Вешалка для контейнера для отходов печати IVAR

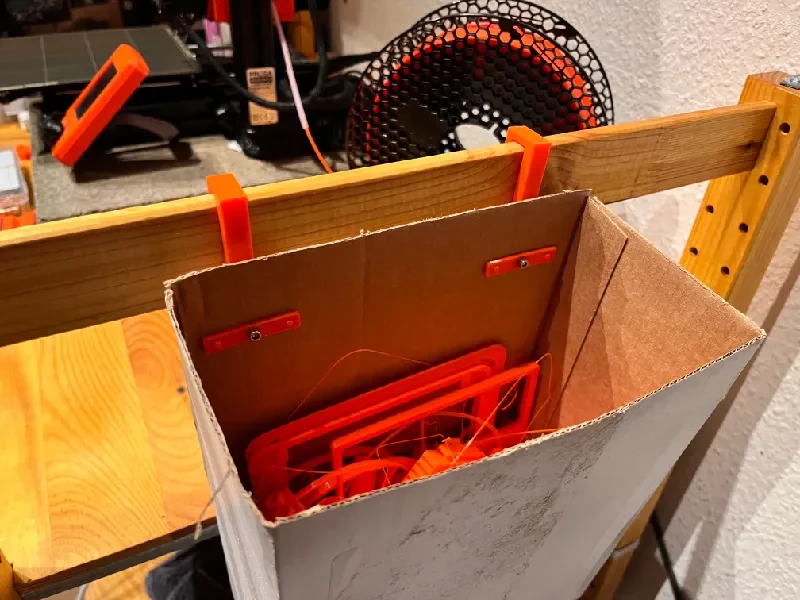

Если у вас есть принтер на полке Ikea IVAR и вы хотите установить рядом с ним картонный контейнер для отходов печати, этот проект для вас.

Что вам нужно

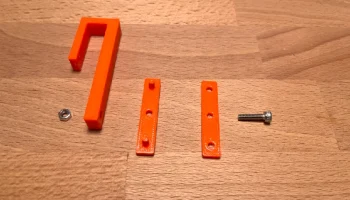

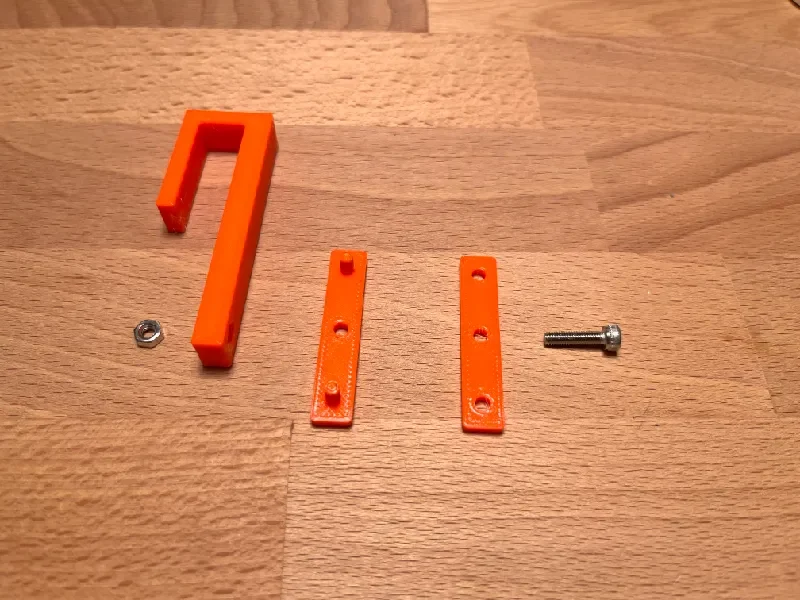

Для одной вешалки вам понадобится:

— 1 пластина с отверстиями (stl)
— 1x контактная пластина (stl)
— 1 крючок (стл)
— 1 винт М3
— 1 гайка М3

Большинство контейнеров лучше поддерживать двумя вешалками.

Сборка

1. Вставьте гайку в крючок.

2. Проделайте отверстия в картоне (некоторые ножницы подойдут, используя отверстие в качестве направляющей).

3. Скрутите все детали вместе и повесьте.

Как это работает

По сути, это всего лишь один винт М3, который соединяет контейнер с крючком, надеваемым на полку ИВАР.
Чтобы распределить нагрузку, два дополнительных штифта протыкают картон и вставляются в отверстия на противоположной детали.

Почему я это построил

Я хочу собрать опечатки и неиспользованные отпечатки в отдельный контейнер, а не выбрасывать их напрямую. Самым дешевым контейнером, который я нашел, была упаковка Amazon, у которой я отрезал верхнюю часть и покрасил ее в белый цвет из баллончика.
Чтобы на полке было больше места, я хотел установить рядом с ней картонный контейнер, поэтому придумал этот дизайн.

Дополнительные примечания

Контейнер будет раскачиваться под крючком и сгибать картон так, что он может порваться.
Этого можно избежать, если нижний край контейнера не висит свободно, а опирается на какую-то часть полки.

Файл шагов включен для упрощения создания ремиксов. Если кто-то попросит, я мог бы переделать исходный файл и загрузить файл fusion360 с параметрами.
