ArcaWall - настенное крепление для пластин Arca Swiss (по...

Обновление 15.03.2025: Добавлена простая заглушка для отверстий под винты по запросу @Codejoy_48654.

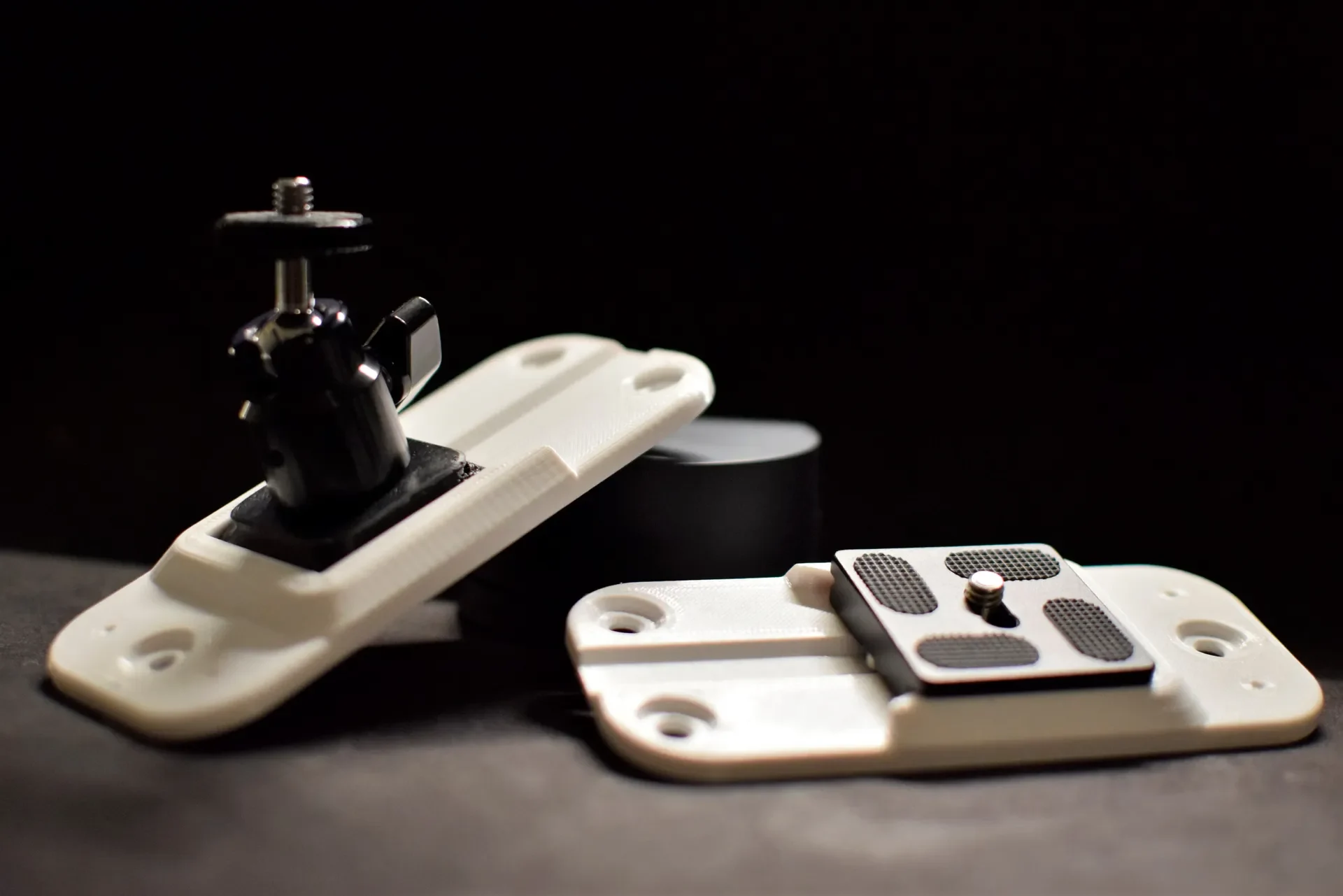

Чтобы освободить место, я решил хранить свои камеры на настенном креплении, создав таким образом эту простую камеру в швейцарском стиле Arca.

V2 и V2 «низкий допуск»

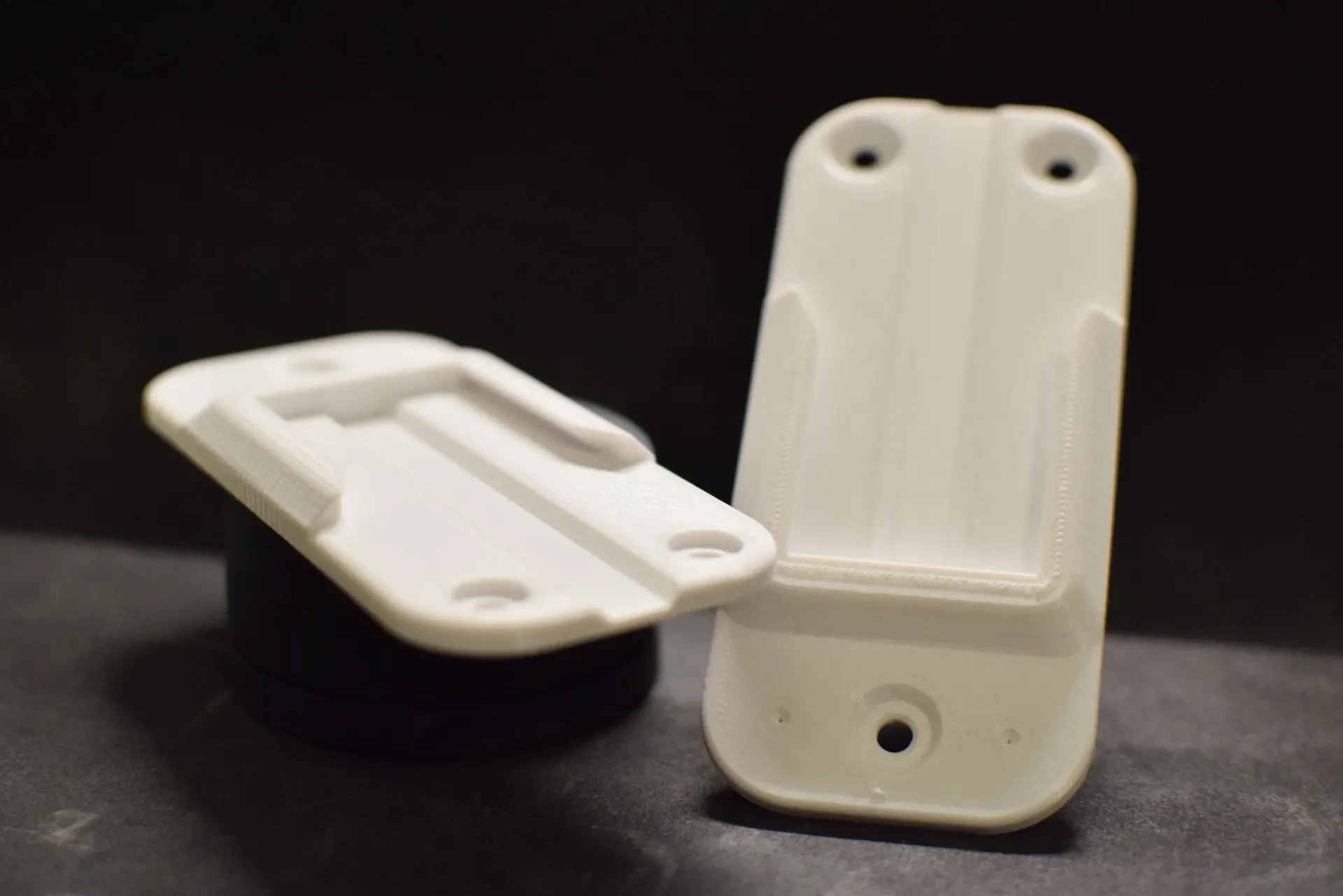

Я разработал две версии этого настенного крепления, обе они надежно подходят к пластинам Arca Swiss. Отличия заключаются в следующем:

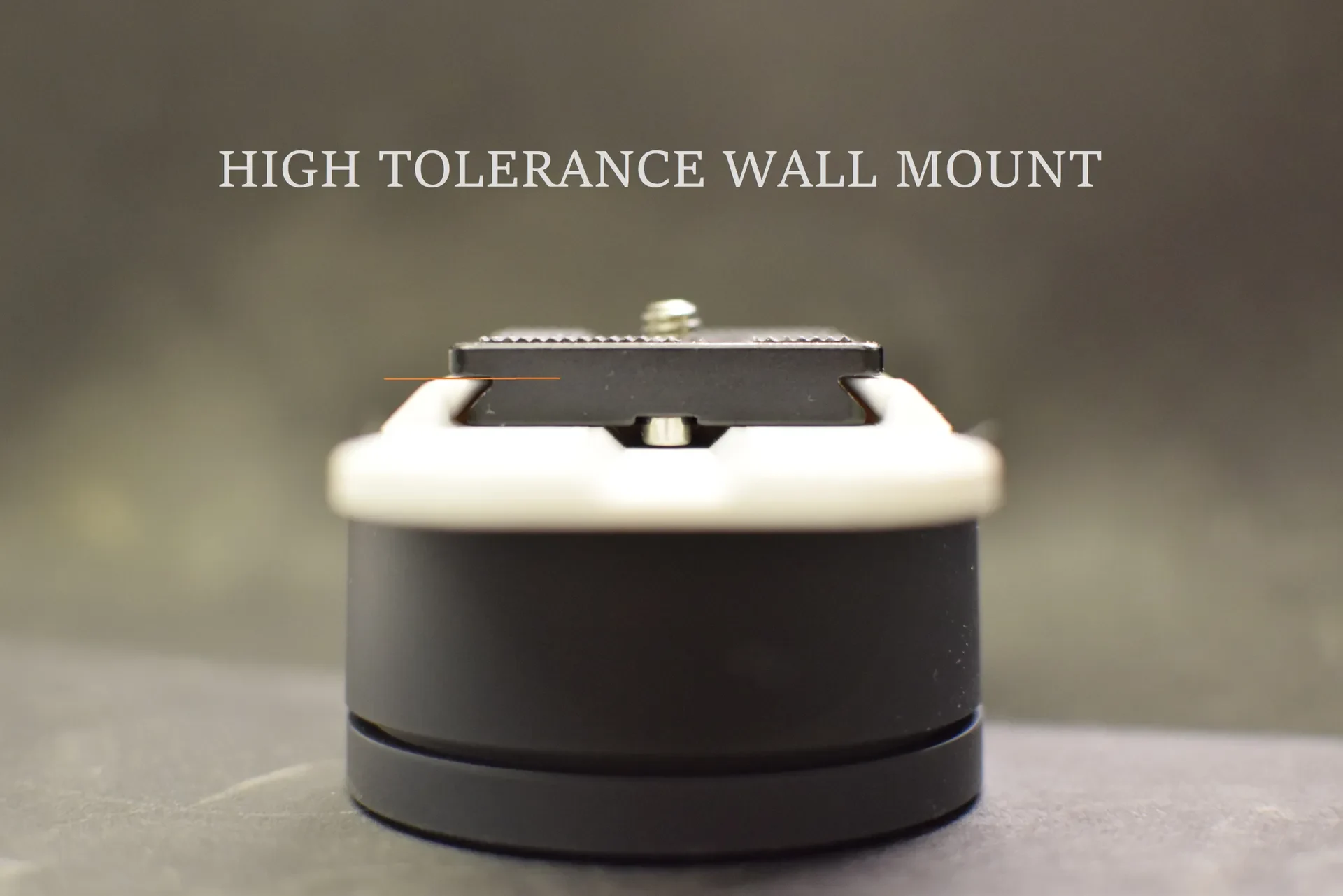

V2 «универсал»: свободно подходит для пластин типа Arca Swiss, но также подходит для пластин немного большего размера, например. для Peak Design Capture V3.

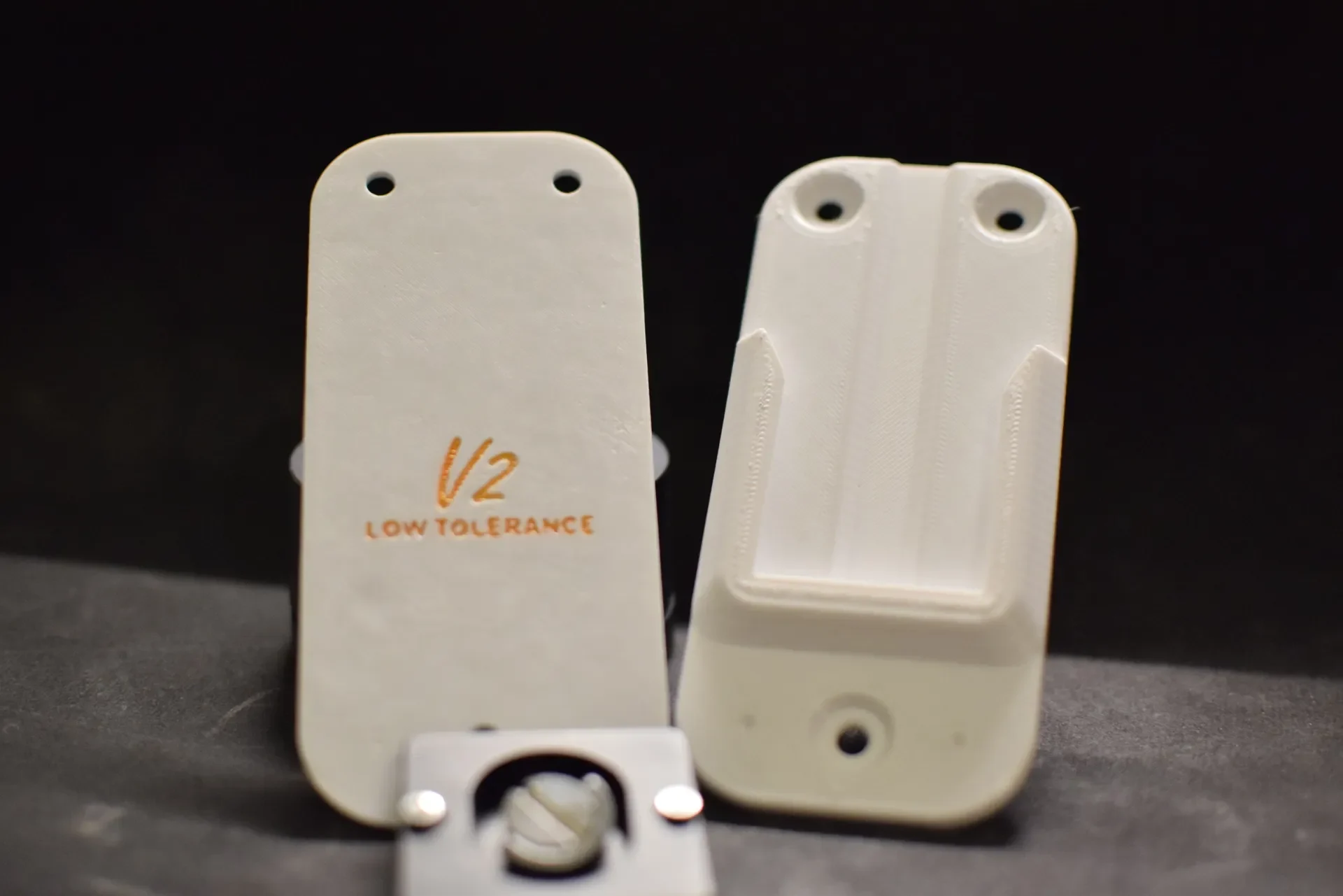

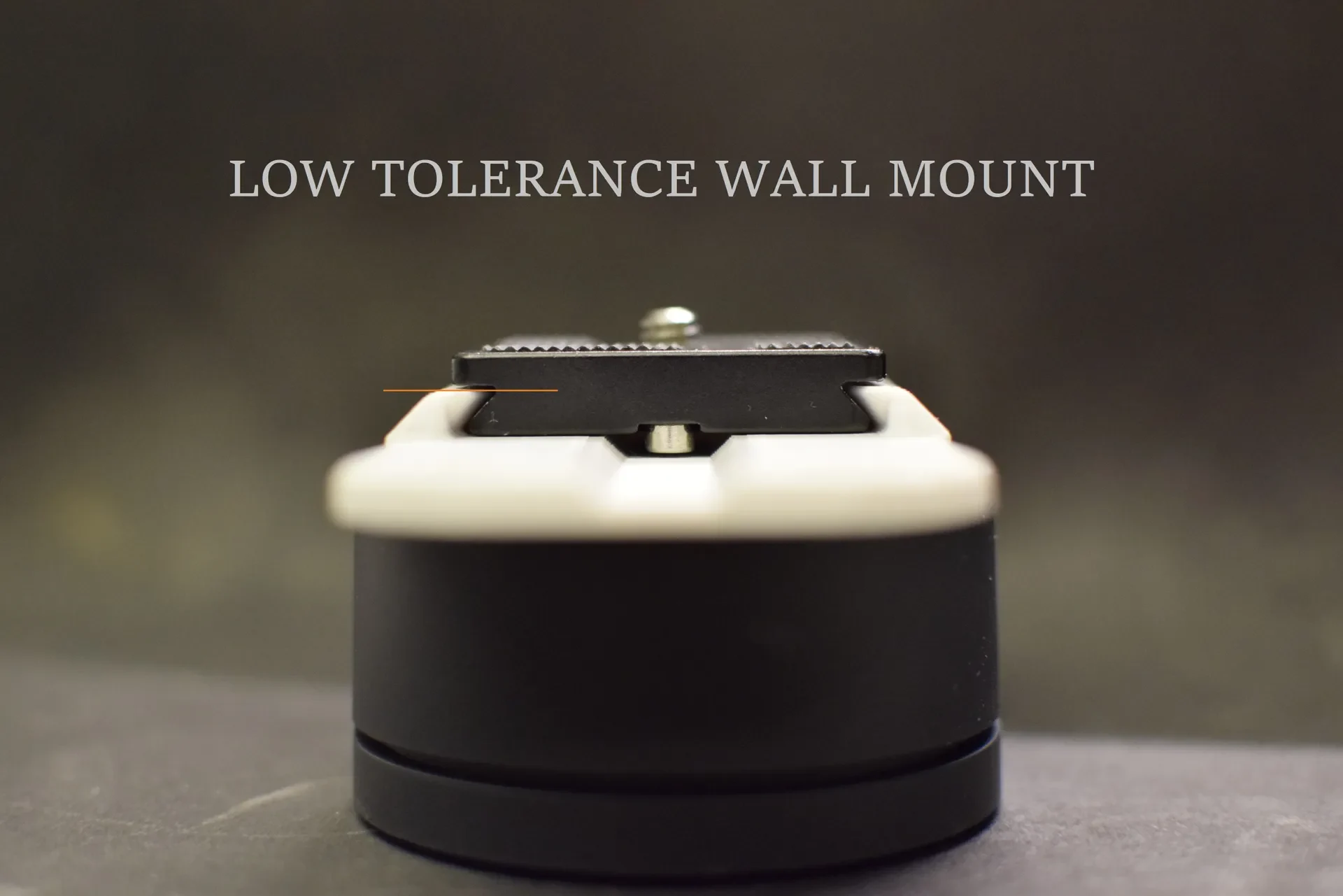

V2 «низкий допуск»: плотно прилегает к пластинам Arca Swiss, но слишком мал для пластин Peak Design Capture V3.

Монтаж:

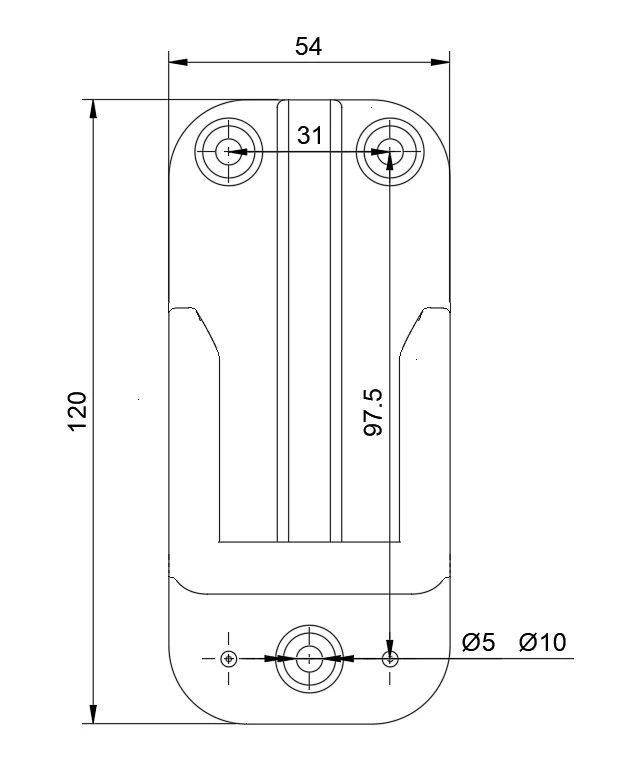

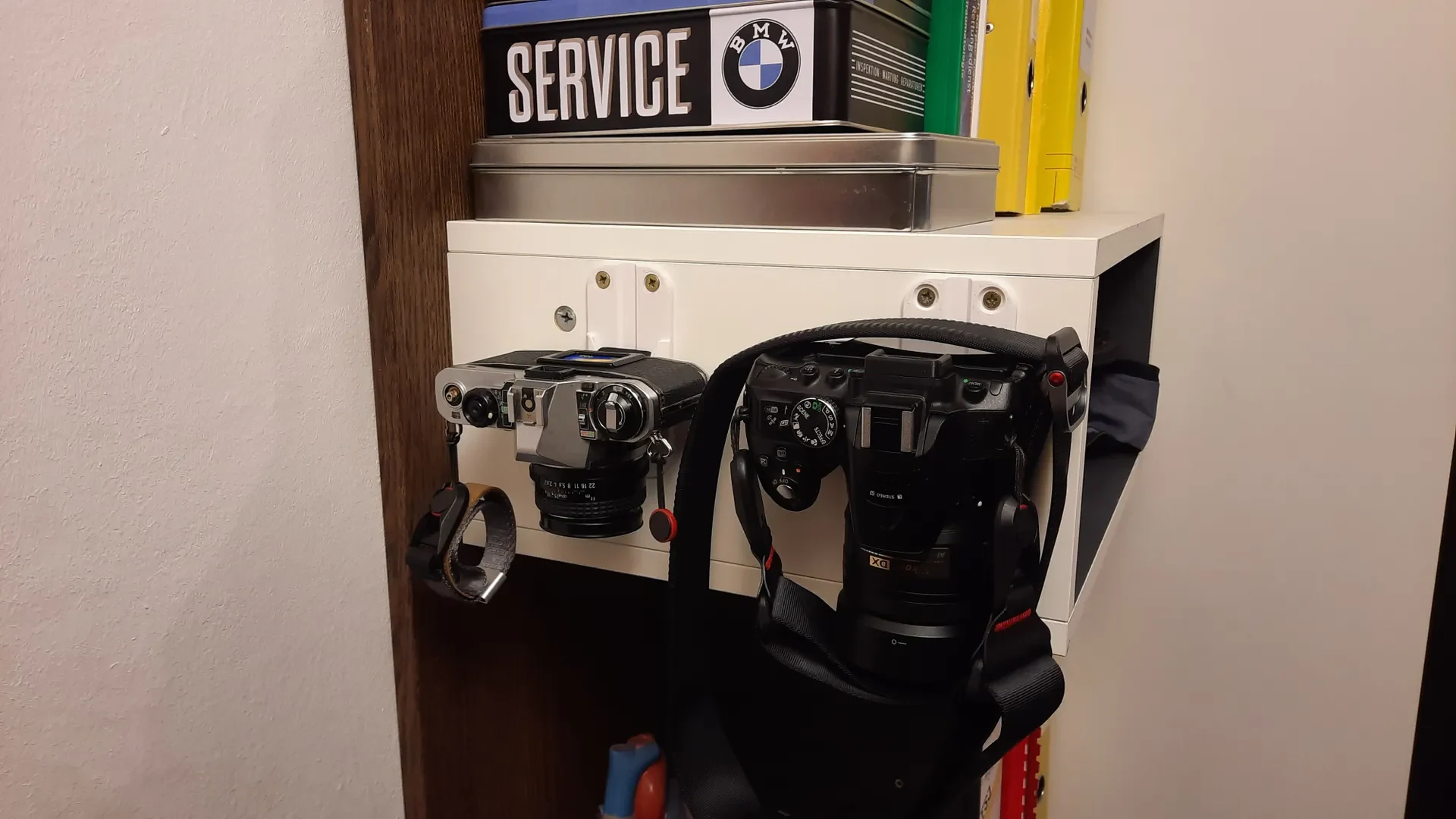

Размер крепления составляет 120 x 54 мм, монтажные отверстия расположены на расстоянии 97,5 x 31 мм друг от друга (см. схему ниже). Я прикрепил ArcaWalls к шкафу Ikea с помощью трех шурупов, чтобы они были достаточно прочными для моей самой тяжелой камеры, APS-C D5300, которая весит около 1 кг с моим самым большим объективом.

Я включил два направляющих отверстия на тот случай, если вы захотите закрепить ArcaWall с помощью 4 винтов в виде квадрата.

Вот видео «в действии»
