Страйдер с насадкой (Minecraft)

Шарнирно-сочлененный страйдер из Майнкрафта с насадочной коробкой. Имеет дополнительные отверстия для магнитов на крышке, но в остальном суперклей или дополнительное оборудование не требуется! Просто печатайте по одному цвету за раз.

(Если вы не знакомы с лором Minecraft, страйдеры предпочитают жить в лаве, которая горячая. Знаете, что еще горячее? Насадки 3DP (когда их используют, я не странный). Вот почему я сделал корпус похожим на искривленный стебель, потому что это любимая еда страйдера)

Для насадки вам понадобится нить диаметром 1,75 мм.

Вот все части Страйдера:

Печать

Это не самый простой распечаток, поэтому делайте это только в том случае, если у вас много времени, лол.

Для этого отпечатка обязательно потребуются опоры для следующих частей:

Глава
Угол рта Л/П
ТБ2

Любые другие части, которые, по моему мнению, не требовали поддержки. Но обратите внимание, что я нарисовал опоры как на ботинках, так и на голове.

Что касается объектной ориентации, я включил все свои файлы 3mf.

Подробные строки

Волосы/ниточки, вероятно, самая сложная часть отпечатка, если вы решите сделать детализированные нити. Чтобы добиться разных цветов на первом слое, мне, по сути, пришлось наложить один слой пикселей из нитей разного цвета, а затем напечатать основную часть ниток прямо сверху.

Я слышал о специальном g-коде, который мог бы упростить эту задачу, но я использовал следующий процесс:

Загрузите легкую/белую нить
Распечатать «Детали световой струны»
НЕМЕДЛЕННО выгрузите нить.
Удалите нить в левом нижнем углу (посмотрел вверх, она называется «Prime Line», лол)
Загрузить красный
Распечатайте «Детали красной нити»
НЕМЕДЛЕННО выгрузите нить.
Удалите нить в левом нижнем углу.
Загрузите коричневую/светло-коричневую нить
Распечатать «Строки»

Важные примечания:

Я не использовал юбку на деталях струны, чтобы облегчить снятие.

Суть в том, что вы не даете станине остыть, чтобы не потерять сцепление деталей.

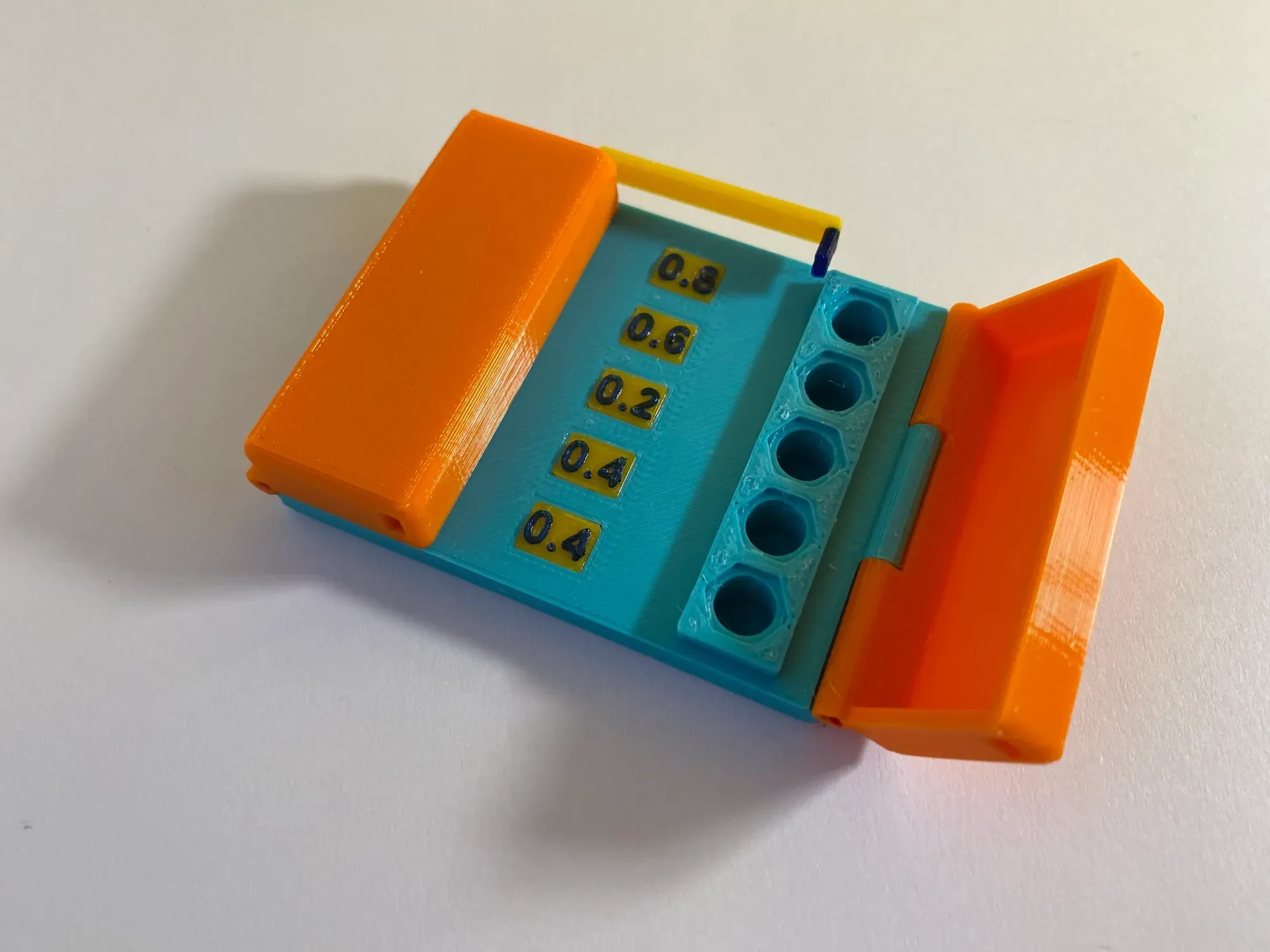

Сопловая коробка в сборе

Печать осуществляется напрямую. Вам понадобится 2 куска нити длиной около 52,50 мм каждый.

Распечатайте основание, две крышки и дополнительный держатель крышки, чтобы коробка оставалась закрытой. Я также включил дополнительные таблички, на которых указан размер сопла. На данный момент у меня есть только четыре разных пластины (0,2, 0,4, 0,6, 0,8), но если вам нужна еще одна, просто спросите!

Если вам нужны какие-либо регулировки держателей насадок, пожалуйста, дайте мне знать. Я потерял свою единственную запасную насадку, поэтому не смог ее проверить. Мне пришлось использовать даташит от E3D.

Страйдер в сборе

Мне нравится сначала собирать механизм, чтобы убедиться, что Страйдер работает, добавлять детали к основным/красным деталям, а затем, наконец, добавлять волоски/ниточки.

Совместите отверстия ножек с отверстиями вращателя.
Вставьте ось, чтобы скрепить все 3 части вместе.
Вдавите вращатель в головку и зафиксируйте его стопором.
Добавьте детали к ногам, включая ботинки.
Для глаз вставьте белые и черные пиксели, причем черный находится ближе к середине лица.
Вставьте пять частей рта.
Добавьте серые и коричневые детали к голове (первая буква — цвет, вторая — сторона (Спереди, Сзади, Слева, Справа)
Добавьте коричневую деталь «TB2» на заднюю панель.
Вставьте заднюю пластину в заднюю часть головы. Используйте замки L/R или два магнита 8x3 мм, чтобы удерживать пластину на месте.
Добавьте строки

Так легко!

Исповедь

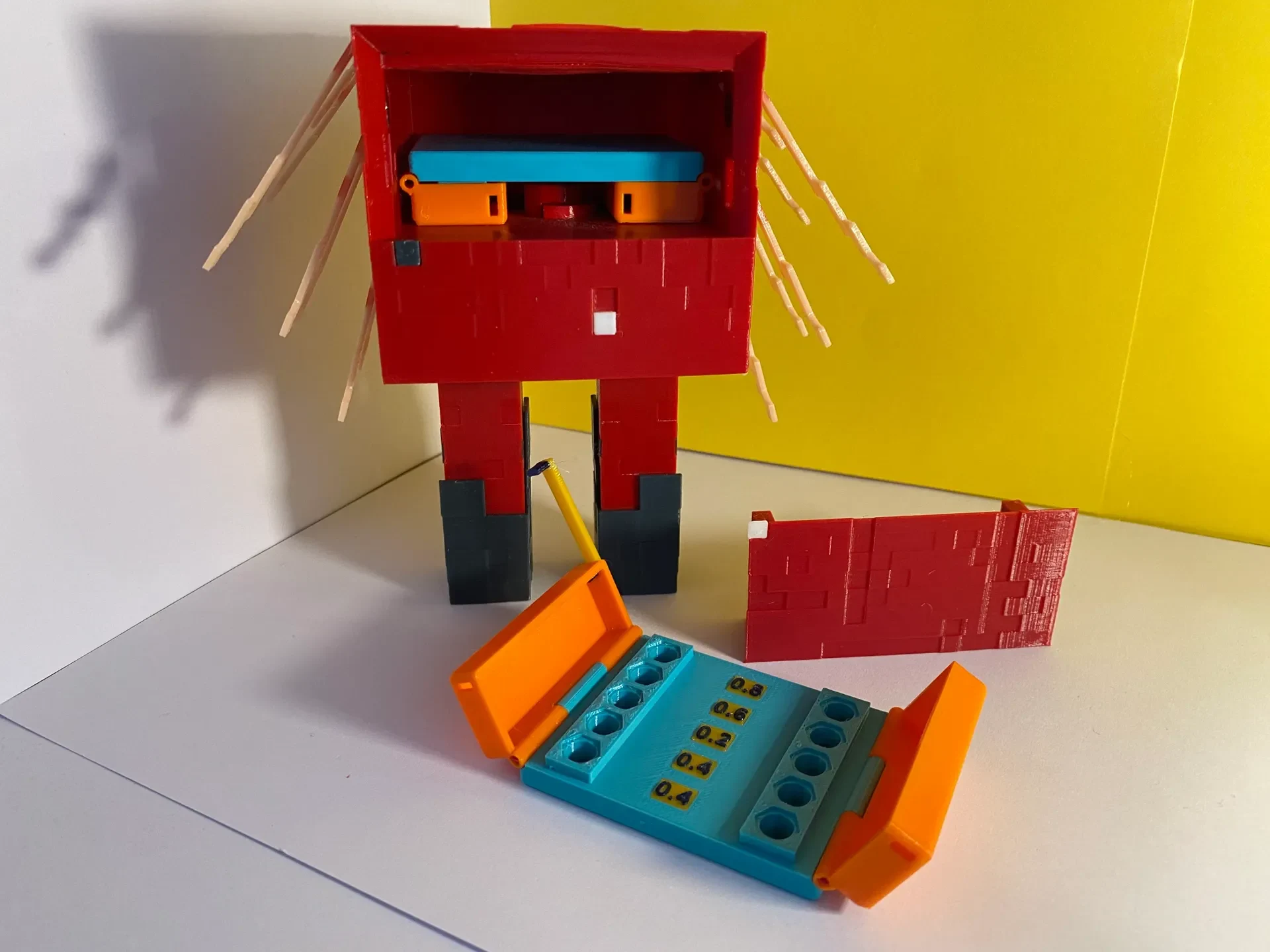

Изначально это не предполагалось, что это будет коробка с насадками, я просто хотел сделать Strider. Но после того, как я понял, сколько пустого места было на отпечатке, я решил сделать коробку с насадками для Страйдера. Если хотите, Strider может содержать два ящика с насадками.

:D
