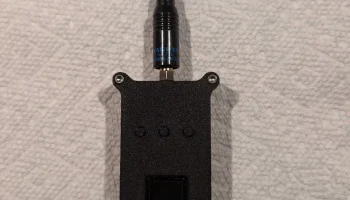

Защитный чехол HackerBox Fox Hunt

Этот футляр для 3D-печати разработан специально для любительского радиопеленгационного комплекта HackerBox Fox Hunt.
Он обеспечивает плотное и надежное крепление ESP32 T-Display, модуля SA818 и печатной платы, оставляя при этом доступ ко всем ключевым элементам управления, антенне и дисплею.

На передней грани имеются вырезы под пять кнопок управления и экран, а на боковой — дополнительный вырез под шестую кнопку.

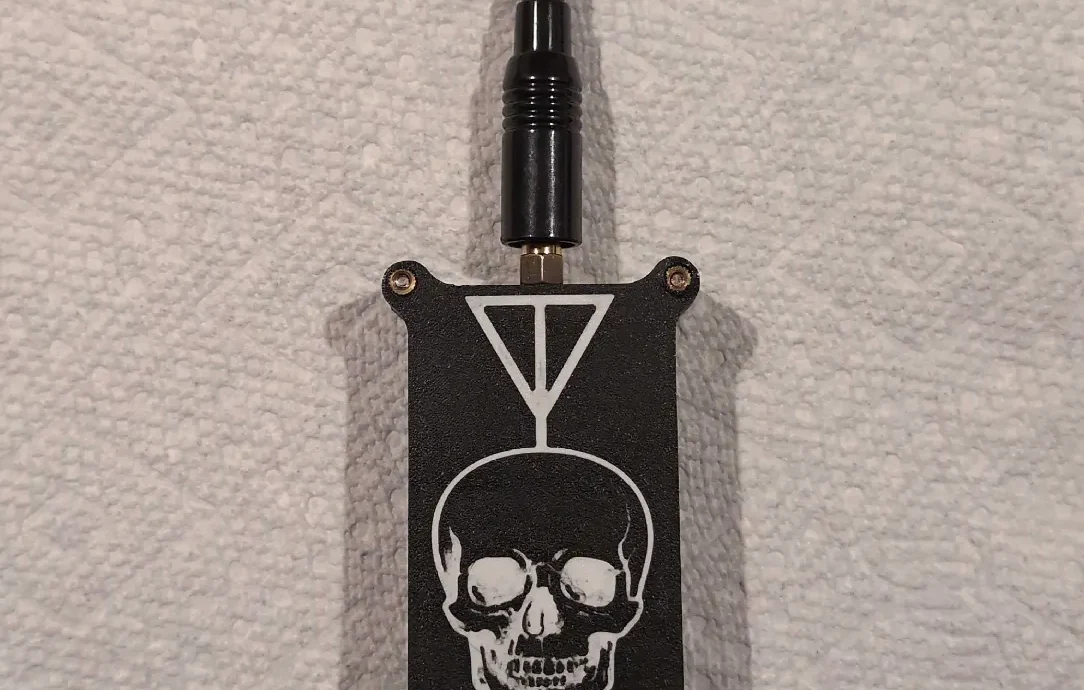

На задней панели имеется индивидуальное изобра��ение черепа и антенны (дополнительная печать черепа на месте для дополнительного стиля).
Конструкция закреплена винтами с помощью термовставок с резьбой на каждом углу для максимальной долговечности, что делает ее идеальной для использования в полевых условиях во время охоты на лис или других портативных операций.

Независимо от того, отслеживаете ли вы скрытый передатчик или просто защищаете свой комплект Fox Hunt от пыли, ударов и ударов, этот корпус сохранит ваше снаряжение в безопасности и будет выглядеть великолепно.

Инструкции по печати

Тип принтера: FDM (предпочтительно: Prusa XL — Dual Toolhead или выше)
Материал: PETG рекомендуется для использования на открытом воздухе (подойдут и другие материалы).
Высота слоя: 0,15 мм (структурный профиль)
Заполнение: 100 % для максимальной прочности.
Опоры: Не требуются ни для одной детали.
Ориентация: распечатайте обе половинки на столе для лучшей прочности.
Сборка: запрессуйте резьбовые вставки M3 × 6 мм × 5 мм в каждый угол, затем закрепите их винтами M3 × 18 мм (4 шт.) в каждом углу.

Необязательно:

Распечатайте заднюю крышку корпуса с черепом, используя двойную головку Prusa XL и прилагаемый файл .3mf.

Или добавьте череп на заднюю часть корпуса, используя предоставленный файл .svg, и распечатайте его на любом многоцветном принтере FDM. Я масштабировал SVG до 39,28 x 95,80 мм с глубиной 0,6 мм и проверил использование поверхности.
