Бутылка для таблеток с защитным механизмом...

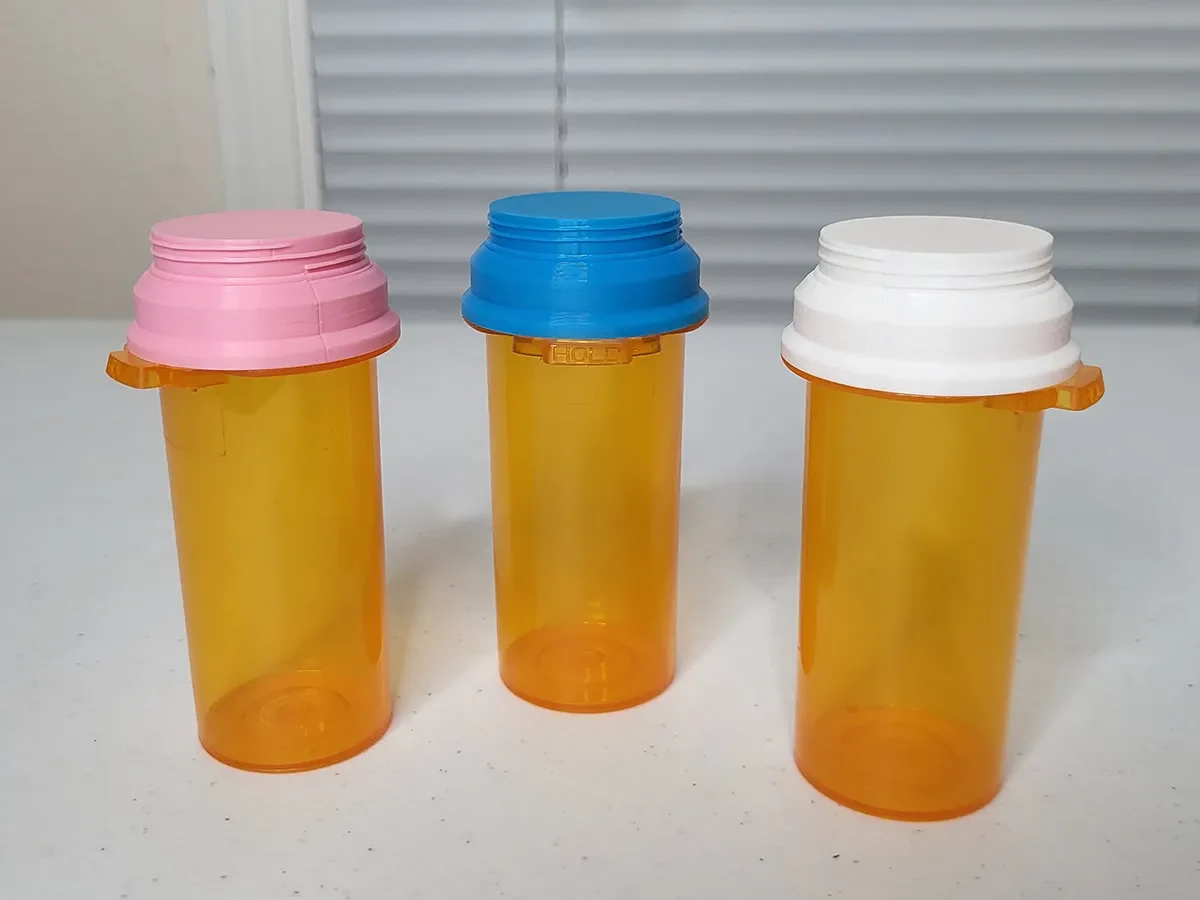

Средняя и маленькая копия обычных бутылочек для таблеток, отлитых под давлением, используемых в аптеках (например, Walgreens).
Размер и резьба бутылок соответствуют оригинальным бутылкам.

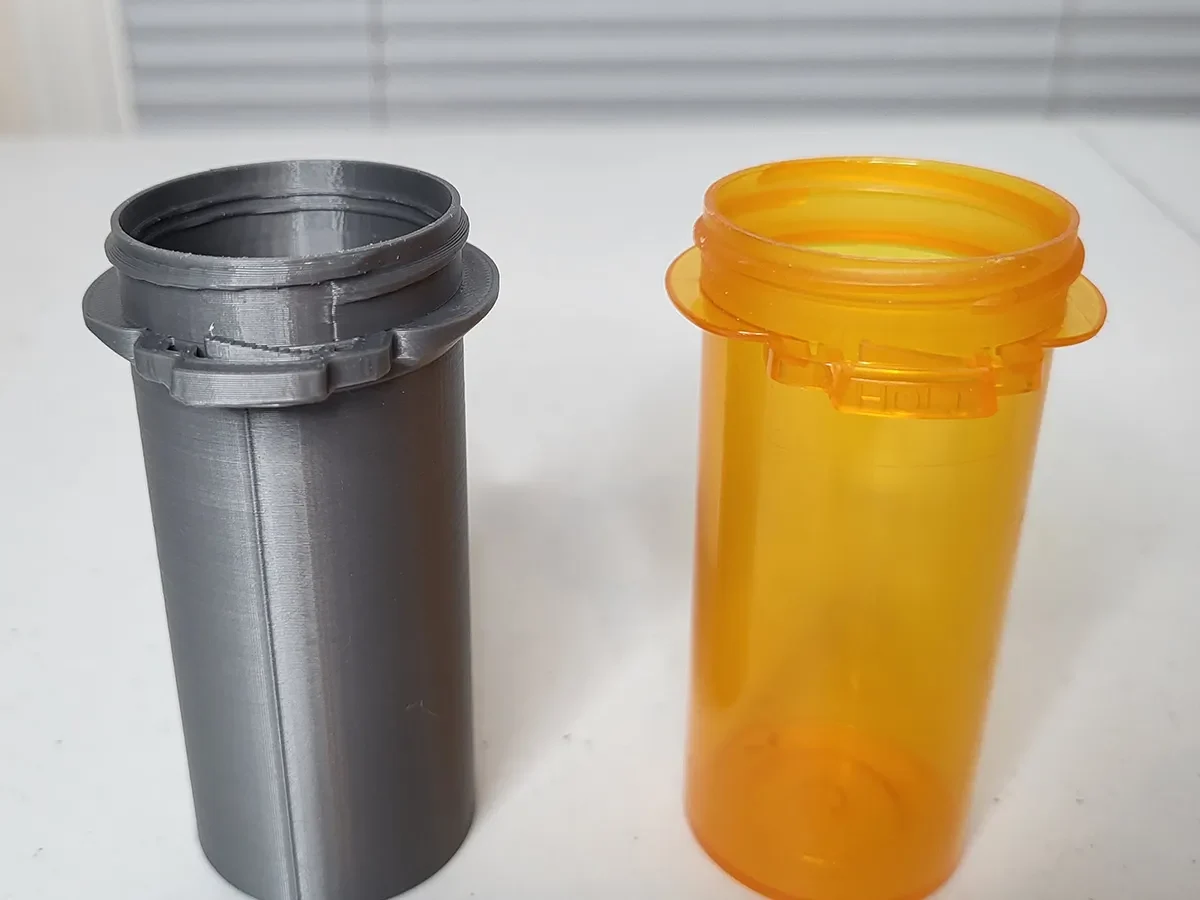

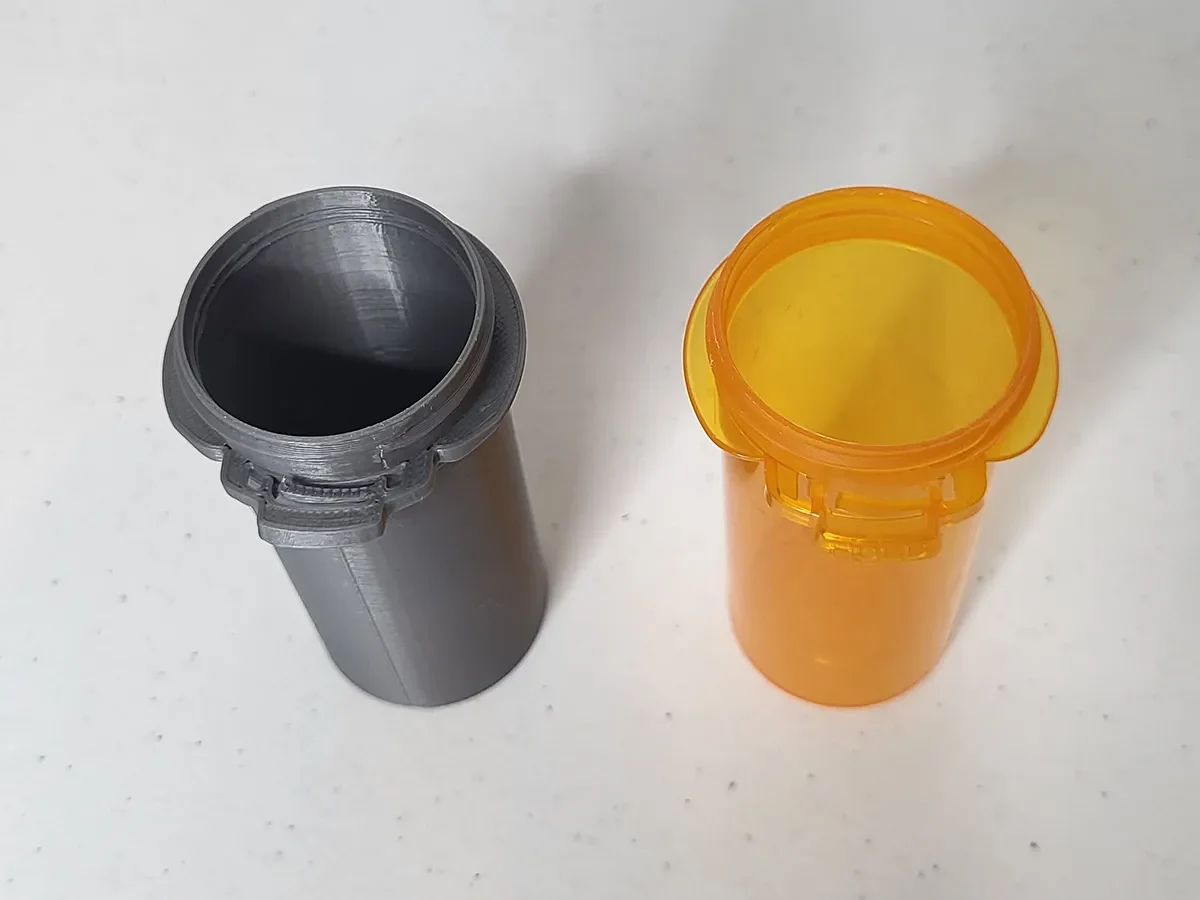

Поставляется с рабочим механизмом блокировки блокировки. Когда крышка завинчена, она не открутится, если предварительно не нажать на рычаг.
Некоторые особенности, которые, по-видимому, были связаны с процессом литья под давлением, в модели были проигнорированы.
Кепка не имеет ребристых краев. Я попробовал, результат мне не понравился, и я пошел дальше.
Смотрите видео,
https://youtu.be/nzEkMZeIeP8
для демонстрации, сборки и прохождения исходного файла
Печать
Выберите размер и распечатайте бутылку, крышку или и то, и другое.
Никаких опор, плота или полей не требуется.
Модели уже должны быть правильно ориентированы, чтобы правильная сторона находилась на печатной платформе.
По моему опыту, PLA печатает лучше всего.
На PrusaXL (со стальным листом с сатиновым порошковым покрытием) я не смог закончить печать PETG, потому что смоделированные поля продолжали подниматься — даже при печати с дополнительными полями, добавленными через настройки слайсера.
Сборка
В дизайне бутылки моделируется плот. Перед использованием его следует аккуратно отломить. При печати смоделированный плот, вероятно, будет наполовину слит с собачкой; старайтесь не сломать собачку при отрыве плота.
Использование
Использование такое же, как и у бутылки, по образцу ко��орой она создана. Закрутите крышку до упора. Нажмите на рычаг перед (и во время) отвинчивания, чтобы разблокировать крышку.
Детали также имеют особенности, позволяющие использовать обратную сторону резьбы (завинчивание крышки вверх дном) для обхода защитного механизма.

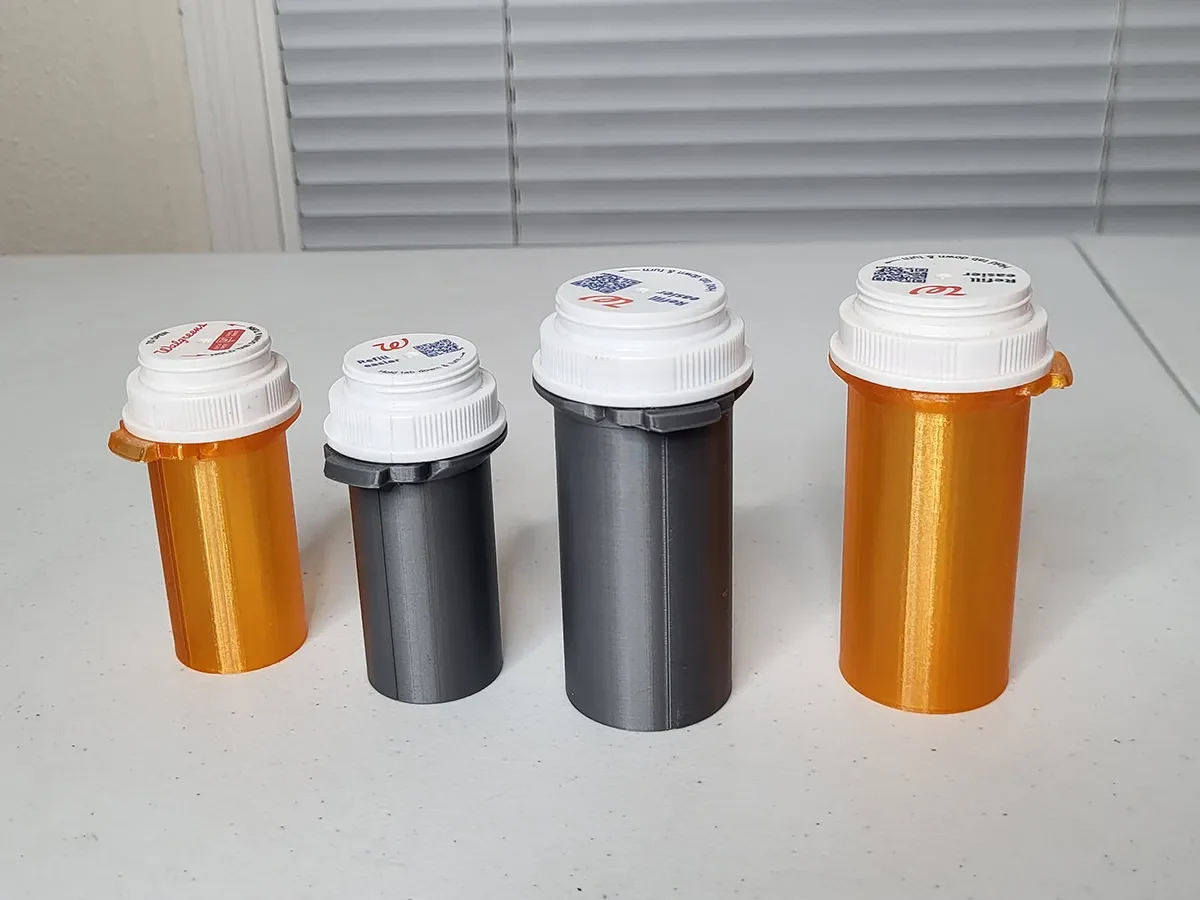

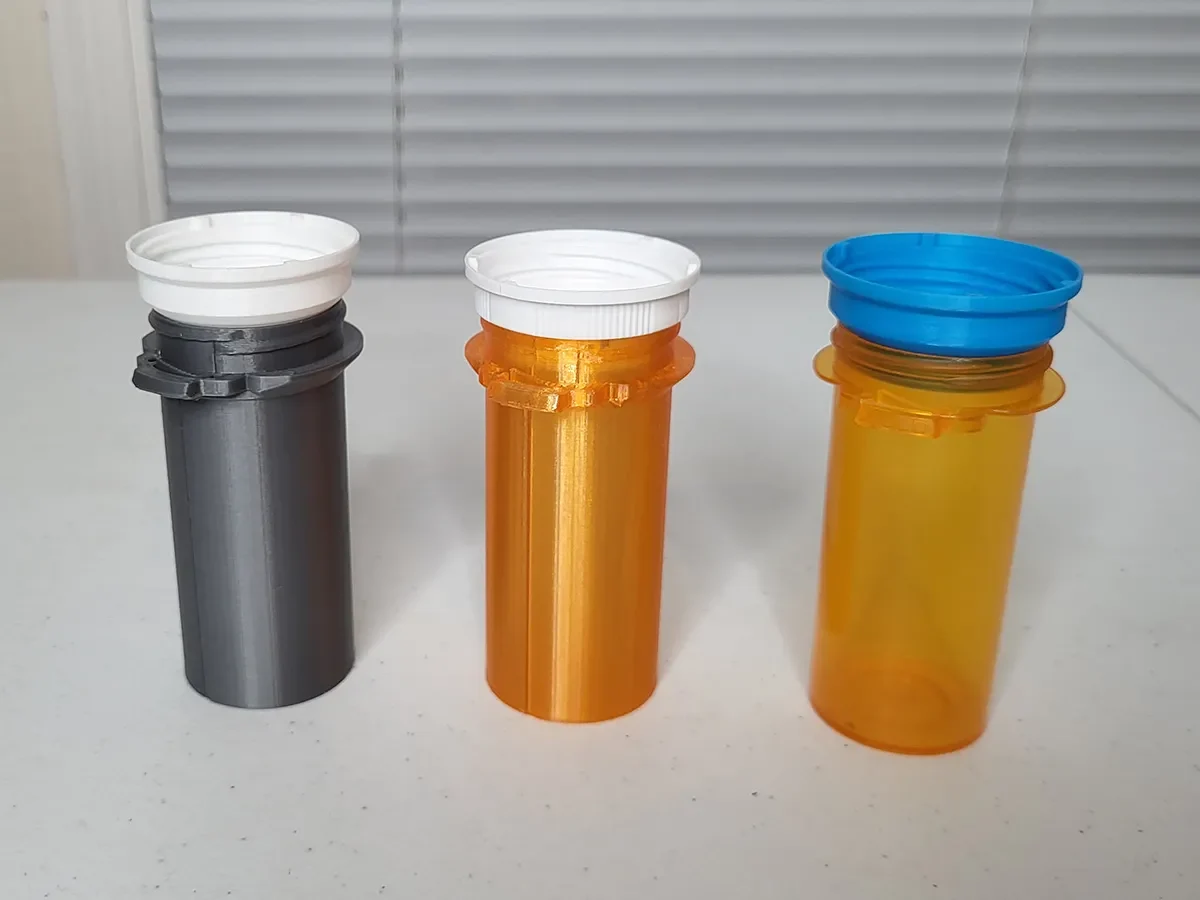

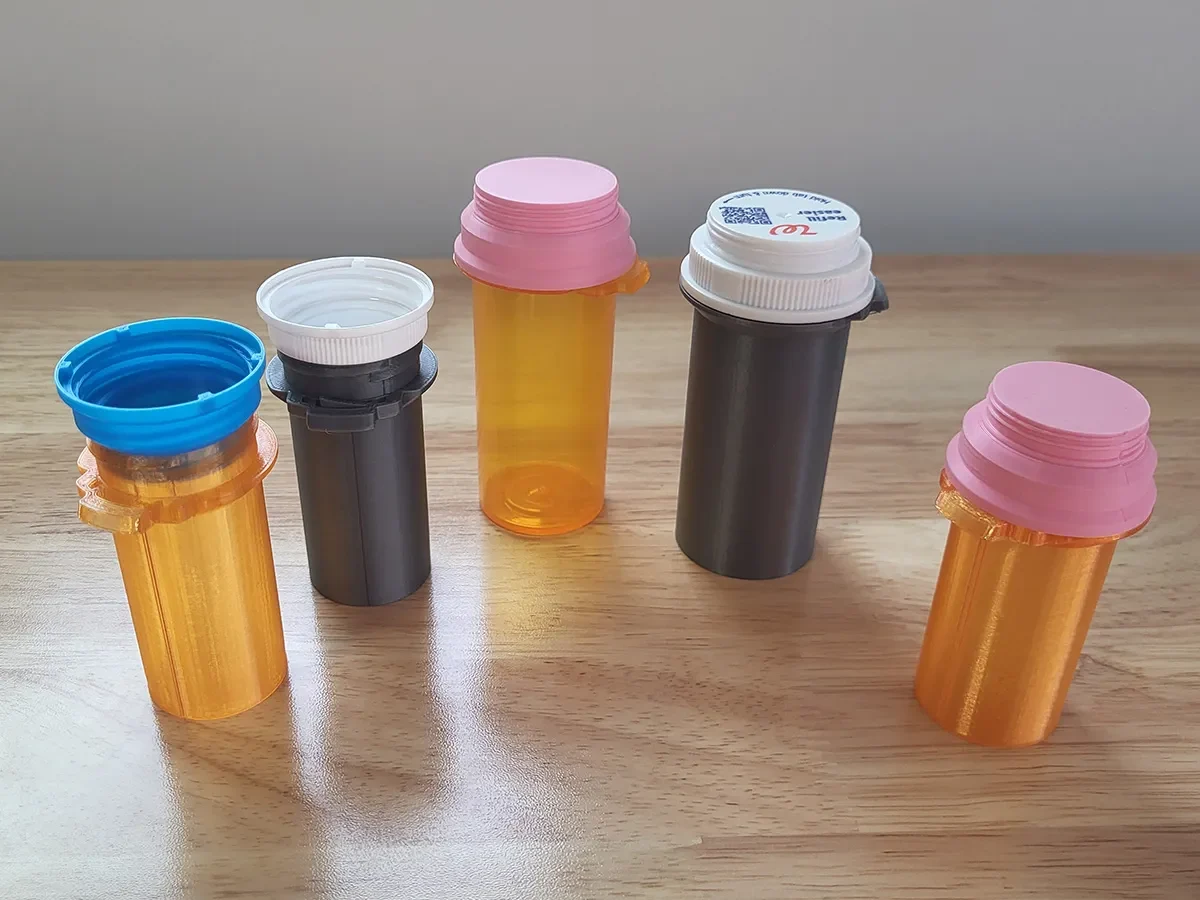

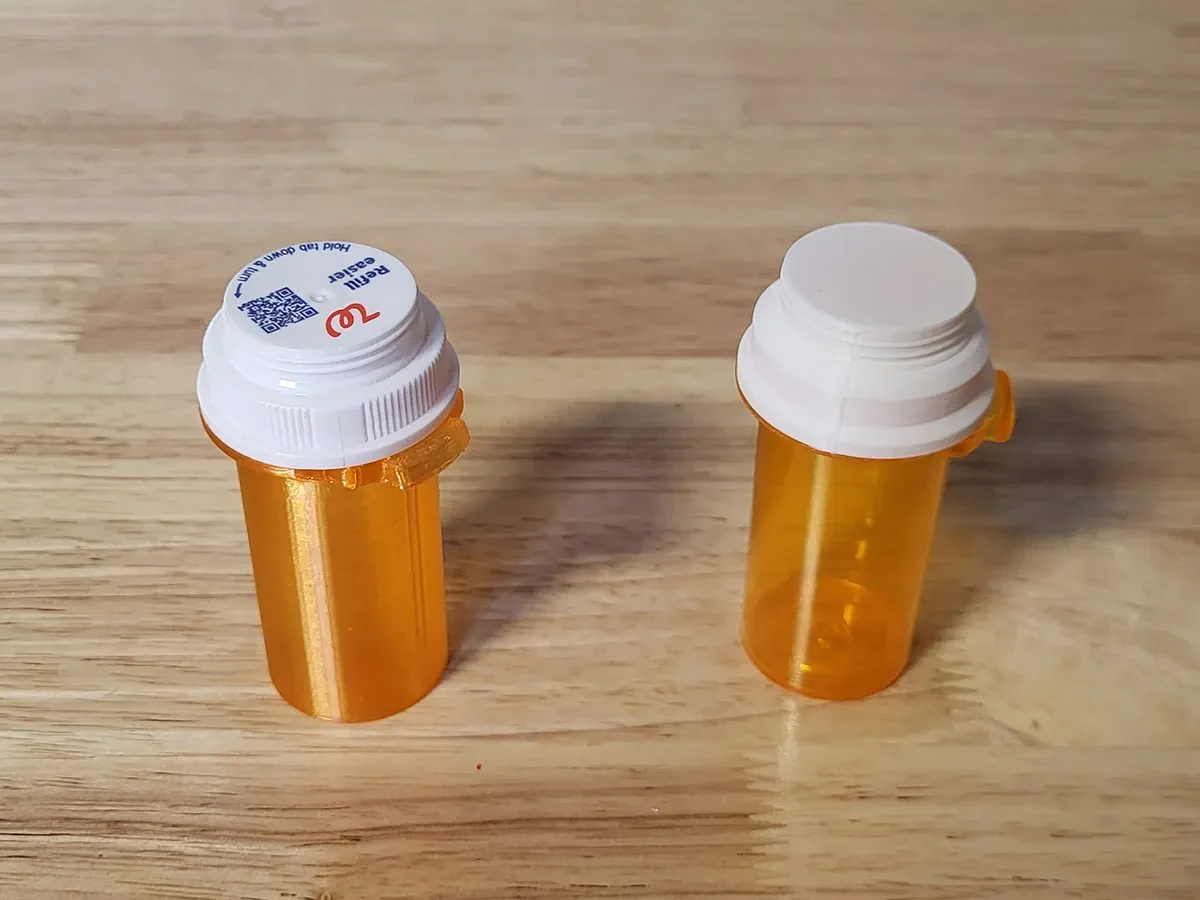

Дизайн этих 3D-напечатанных вещей должен быть совместим с оригинальными флаконами для таблеток, из которых они были смоделированы (используются в обычных аптеках).
Рычаг сложнее использовать, чем настоящие полипропиленовые бутылки. Может потребоваться избыточное усилие, которое немного деформирует напечатанный на 3D-принтере рычаг, но он все равно будет работать после деформации и облегчит его открытие для последующего использования.
Источник
Исходный файл Blender включен. Краткое описание см��трите во второй половине видеоролика проекта.
Его можно параметризовать для разных измерений, но ситуация становится странной, если параметры слишком экстремальны.
Отказ от ответственности
Я не даю никаких гарантий относительно функциональности и безопасности этой вещи. Оно было создано в качестве упражнения по моделированию для развлекательных и образовательных целей. Соблюдайте такую же (или, возможно, даже большую) осторожность, как и при обычном хранении лекарств.
Не предназначен для коммерческого использования.
Поверхностная обработка печатной продукции FDM НЕ безопасна для пищевых продуктов.
Не тестировался и не предназначен для фармацевтического использования.
Если вы решите хранить фармацевтические препараты в этом: если вы храните несколько типов веществ в одном контейнере (даже если не одновременно), помните о риске остаточного загрязнения.
Приподнятый смоделированный плот — это техника, которую я никогда раньше не пробовал (и даже не видел). По моему опыту, он работает довольно прилично (даже если нижняя часть немного обвисла), но это все еще что-то неизвестное; ваш пробег может отличаться.
