ШИРОКИЙ футляр для таблеток Tom's

Моей бабушке нравился мой контейнер для таблеток Parametric для путешествий, но она хотела чего-то большего и более организованного для нескольких дней приема лекарств. Я придумал эту конструкцию, используя те же магнитные замки, которые использовал для меньшего корпуса. В нем используются магниты другого размера по сравнению с первоначальной версией предыдущего футляра для таблеток, так что имейте это в виду. Ознакомьтесь с разделом «Запчасти» ниже. Все параметрическое и управляемое переменными. Если вы хотите что-то отредактировать, я загрузил файлы STEP и дал ссылку на исходный документ Onshape ниже.

Все, что здесь опубликовано, является общественным достоянием, пожалуйста, делайте с этим буквально все, что хотите!

Несколько магнитов обеспечивают более прочное удержание детали, когда задействованы оба магнита (в результате чего «закрытое» положение имеет самый сильный «фиксатор»)

Один магнит может удерживать корпус в «открытом» положении, а более слабый, одиночный магнит, удерживает корпус.

Измените все размеры/допуски с помощью переменных. Для получения дополнительной информации ознакомьтесь с документом Onshape, ссылка которого приведена ниже.

Обновления

v1.1.0 (только документ FreeCAD)

В модели теперь использую��ся магниты размером 10 x 1,6 мм. Оригинальные магниты были слишком большими, и моей бабушке было неудобно их открывать, поэтому я поменял их на меньшую версию.

Если вам нужно изменить размеры магнитов, вы можете это сделать, изменив VarSet и изменив переменные MagnetDiameter и MagnetHeight.

Улучшенный интерфейс «ласточкин хвост»

В версии 1.0.0 использовалась элементарная операция масштабирования 99 %.

Версия 1.1.0 использует переменную PillLidDovetailMargin для добавления допуска к крышке.

Известные проблемы:

PillLid и PillLidLabelBase вообще не имеют допуска. Для этого может потребоваться шлифовка краев каждой детали, чтобы они могли аккуратно скользить.

Это будет исправлено в следующей версии.

v1.2.0 — НЕПРОВЕРЕНО

Модель теперь использует PillLidCoverMargin для улучшения допуска между частями крышки. Исходная версия OnShape v1.0.0 использовала операцию масштабирования 99%, но порты FreeCAD v1.0.0 и v1.1.0 не имели никакого запаса, что приводило к разочаровывающим результатам. Это решено.

В модели используются магниты версии 1.1.0 (10 x 1,6 мм).

Шрифт метки изменен на monaspace (OFL 1.1).

Скоро я распечатаю тестовую модель этой модели, но не могу гарантировать, что она будет работать до тех пор.

Принты

1x — слот для таблеток — это основная часть ШИРОКОГО футляра для таблеток.

7x — PillLid — это дверцы, которые задвигаются в отверстия PillSlot.

ДОПОЛНИТЕЛЬНО

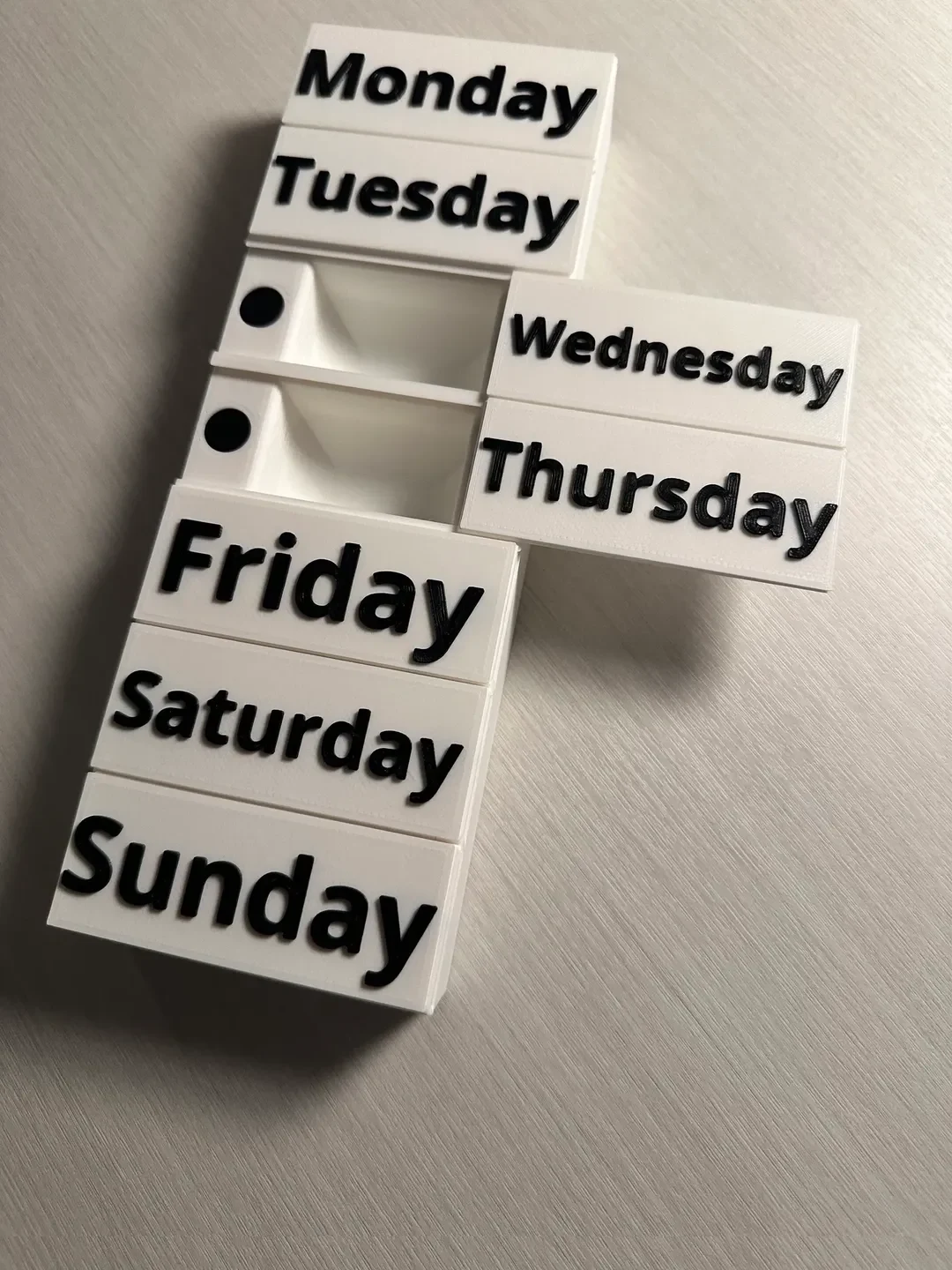

7x — PillLidLabelBase — вы можете использовать их в качестве базовых объектов для добавления текста/логотипов/и т. д. в слайсер для маркировки PillLids. Я использовал PrusaSlicer для добавления текста, затем добавил изменение нити, чтобы получить цветовую схему «черный текст на белом фоне». Вам нужно будет приклеить эти детали на крышки таблеток.

Это отдельные детали, позволяющие печатать все детали без опор. Если у вас есть идея получше, пожалуйста, сделайте ремикс и опубликуйте его!!

Части

Размеры магнитов в разных версиях изменились, чтобы их было легче открывать.

v1.0.0: 28 дисковых магнитов размером 12 x 3 мм.

v1.1.0: 28 дисковых магнитов размером 10 x 1,6 мм.

v1.2.0: 28 дисковых магнитов размером 10 x 1,6 мм.

Да, вам понадобится 28 магнитов!

Сборка

ДВОЙНОЙ ПРОВЕРЬТЕ ОРИЕНТАЦИЮ МАГНИТОВ ПЕРЕД УСТАНОВКОЙ МАГНИТОВ

Вы можете снять магниты, поддев их, но при этом вам придется порвать часть пластика. Возможно, но грязно и потенциально опасно. Потратьте некоторое время и убедитесь, что они выровнены.

Магниты на пазах и частях крышки должны быть ориентированы так, чтобы стягивать каждую часть вместе.

Магнитные гнезда запрессованы, поэтому вставляйте и покачивайте магнитные диски в гнезда на деталях.

Вставьте крышки в пазы большей части PillSlot.

ДОПОЛНИТЕЛЬНО — Этикетки на крышках таблеток

Полное объяснение смотрите в разделе «Печать» выше.

Приклейте PillLidLabelBases к крышкам таблеток, чтобы они выглядели аккуратно и с надписью.

Настройки печати

Поддержка: Нет

Каждая деталь печатается плоской стороной на станине, с очень небольшими выступами в пазах PillSlot «ласточкин хвост», но для этого вам не нужна поддержка.

Нить: (почти) что угодно

я использовал ПЛА

Периметры: 3

Увеличьте это значение, чтобы увеличить прочность детали.

Заполнение: 10% гироид

Я использовал 15%, чтобы добавить немного веса.

Исходный САПР

Для этого дизайна я использовал Onshape, и вы можете
