Модуль E-Ink для серии Cooler Master Qube

Это модуль E-ink для серии Cooler Master Qube, во многом вдохновленный недавним показом Steam Machine с модулем E-ink и предыдущей работой моего кейсмода 2023 года.

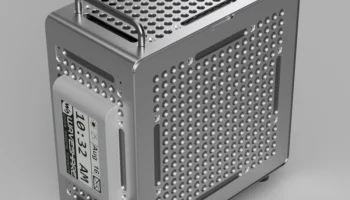

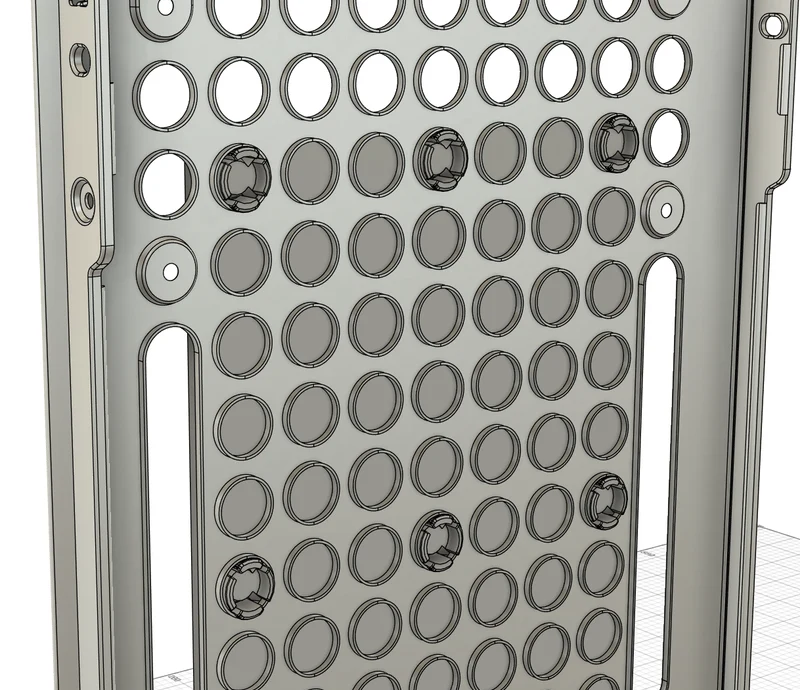

Он использует механизм крепления по умолчанию для серии Qube, поэтому установка проста и надежна благодаря открытому дизайну философии дизайна FreeForm 2.0, что делает создание этих модификаций проще и приятнее!

Как распечатать:

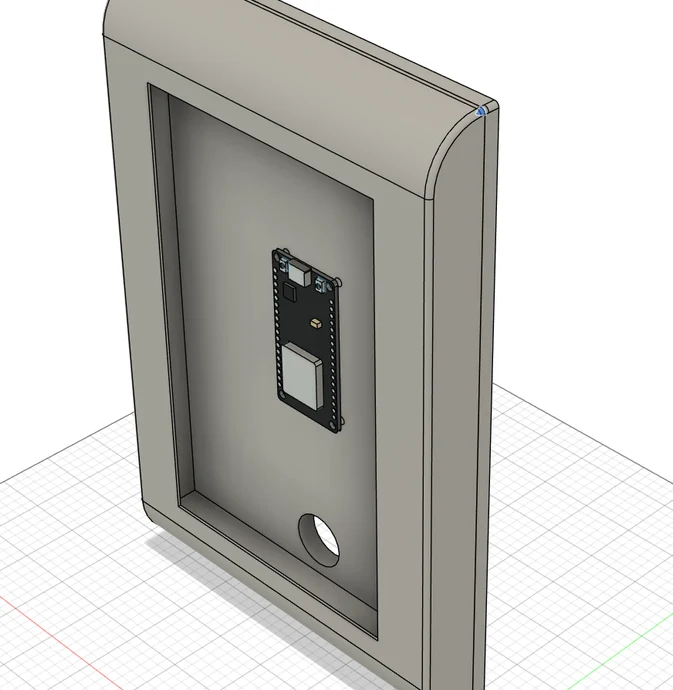

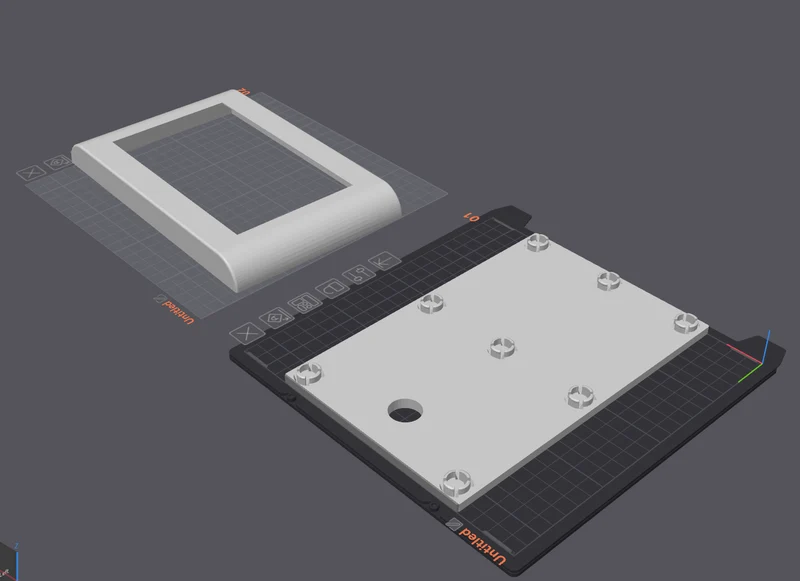

Есть две части, основание и крышка, обе должны печатать ��овно на кровати с минимальными опорами, поскольку углы были оптимизированы для облегчения углов 3D-печати и углов корпуса, но для достижения лучшей отделки вы можете напечатать крышку экраном вверх, вдали от печатной платформы, чтобы обеспечить плавный изгиб при использовании опор.

Используйте любые материалы, которые у вас есть под рукой, за исключением случаев, когда вы добавляете мощную подсветку, поскольку в зависимости от типа светодиодов нагрев может стать проблемой.

Сборка:

Прикрепите экран к крышке двусторонним скотчем, все работает нормально, поскольку эти экраны легкие.

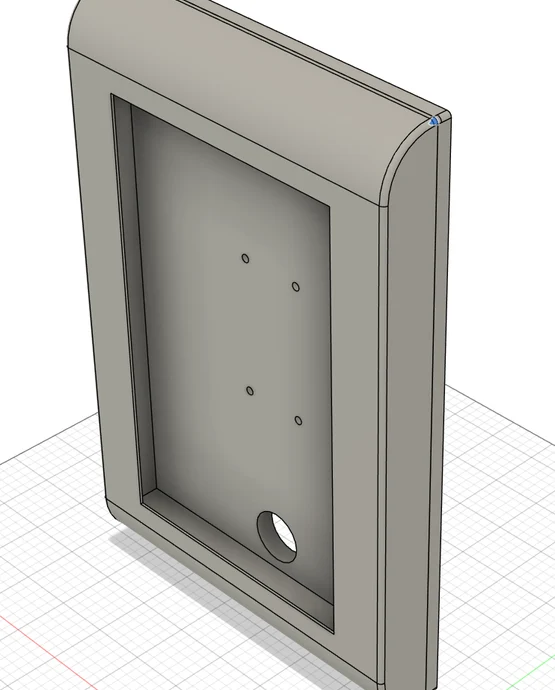

Прикрепите ESP-32 к основанию с помощью винтов или двустороннего скотча.

Подключите плоский кабель экрана к плате контроллера.

Подсоедините USB-кабель к ESP32 и пропустите его через отверстие в основании внутрь компьютера.

В�� можете добавить подсветку внутри корпуса, ведь там достаточно места для самых разных светодиодов, даже адресных! Просто следуйте предпочитаемому вами руководству по освещению для платы и типа светодиодов, которые у вас есть под рукой, и прикрепите светодиоды к внутренним стенкам корпуса.

Обе детали должны плотно прилегать друг к другу, швы не должны быть видны из-за использования скошенных кромок в месте их соединения!

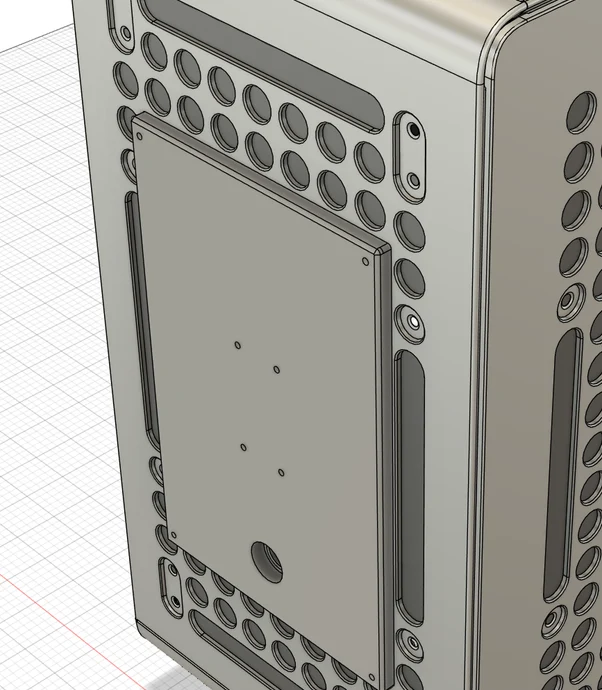

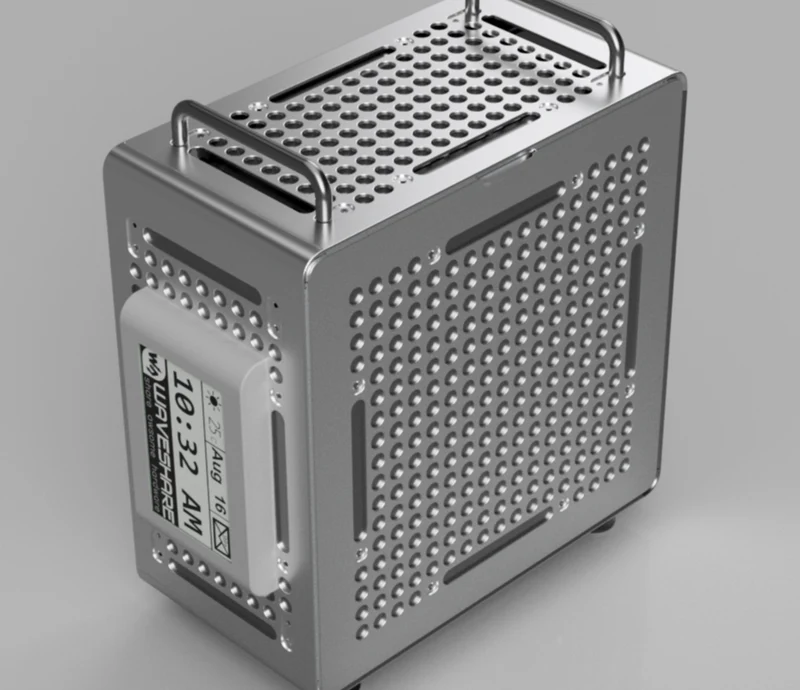

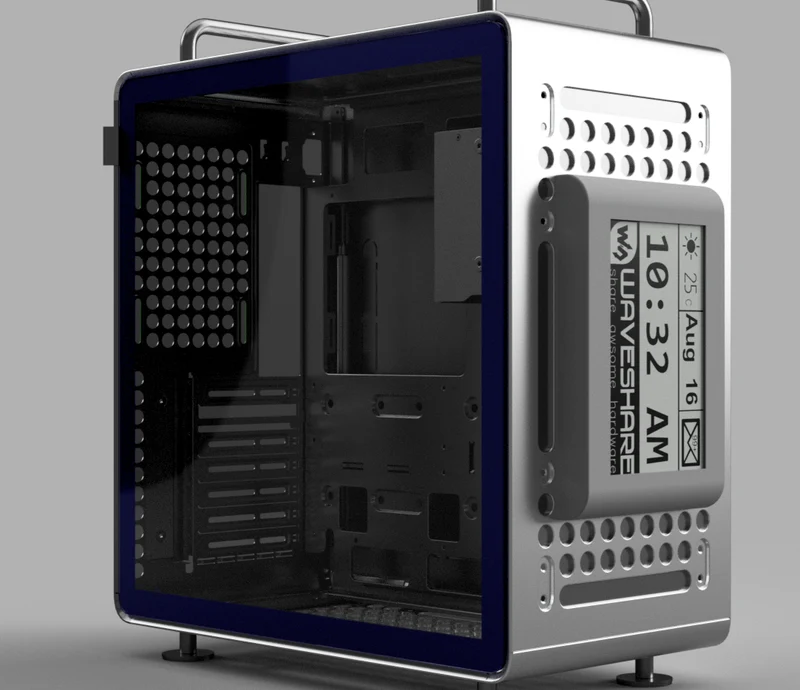

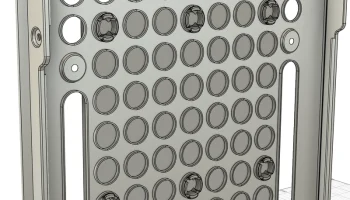

Предпочтительное место крепления — передняя панель, но вы можете крепить модуль сбоку, сверху или там, где расположены точки крепления корпуса! Делай, как хочешь!

Совместимые детали:

Он был разработан на основе линейки дисплеев E-Ink Waveshare, а точнее 7,5-дюймовой модели с платой контроллера, которая у меня лежит, вы можете найти ее на таких сайтах, как Aliexpress. Вам следует купить по одному из следующих товаров:

Плата водителя

Дисплей Waveshare с электронными чернилами

ИЛИ такая комбинация:

Комбинация E-ink Display + шляпа

Вы также можете использовать множество программ для управления экраном, отображения жизненно важных данных для вашего компьютера, или фоторамки, или метеостанции, или разработать что-то совершенно другое! Свобода ваша, как и философия дизайна FreeForm!

Другие примечания

Я предоставил файлы 3MF и Step, все, что вам нужно для печати, находится в файле 3MF, а файл Step может быть полезен для адаптации к другим платам контроллера и другим размерам экрана, а также для любых других настроек, которые вам могут понадобиться.

Еще один совет — используйте внутренний USB-разъем для подключения платы драйвера, чтобы вы могли держать кабели в порядке и не прокладывать USB-кабель к задней части материнской платы, как один из этих!
