BrewPi-ESP - Коммутационная коробка датчика RJ-45 с термо..

Это случай печатной платы датчика BrewPi RJ-45. Этот корпус позволяет легко установить печатную плату в удобном месте — между контроллером BrewPi-ESP и бродильным холодильником.

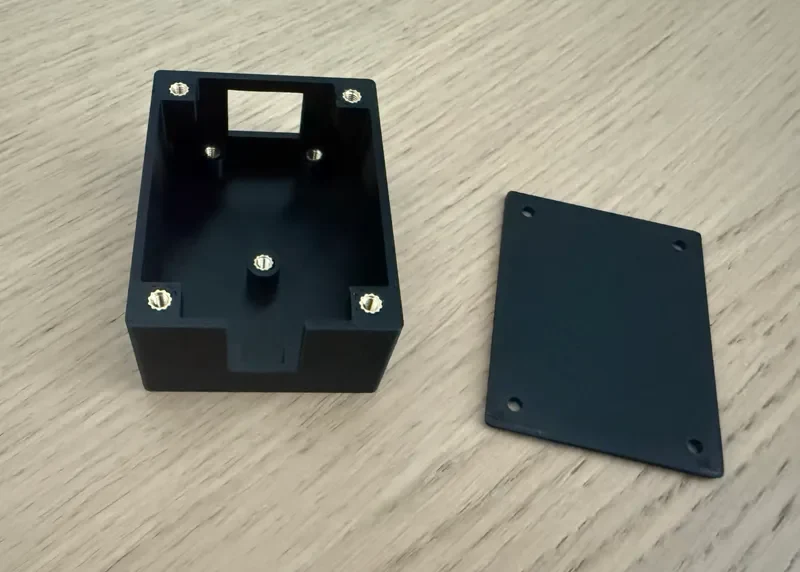

Этот футляр предназначен для печати из двух частей — крышки и основания. Латунные вставки для термофиксации предназначены для установки в каждое из семи отверстий для винтов: три винта M3 используются для крепления печатной платы к основанию корпуса, а четыре винта M3 используются для крепления крышки к корпусу.

Спецификация сборки:

7 термофиксирующих вставок M3 x 4,2 (диаметр) x 6 мм (длина)
7 винтов M3 x 6 мм
1x 2,5 мм (маленькая) стяжка-молния

Этот проект изначально был создан в OpenSCAD. Я прикрепил исходные файлы. В версиях со «закругленными краями» края были закруглены в Fusion 360 после создания STL в OpenSCAD.
