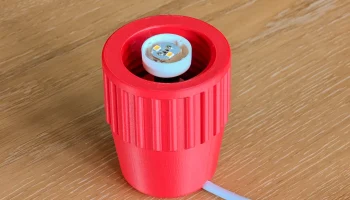

Мини-USB-розетка ночника для лампы HH's Soy Fish...

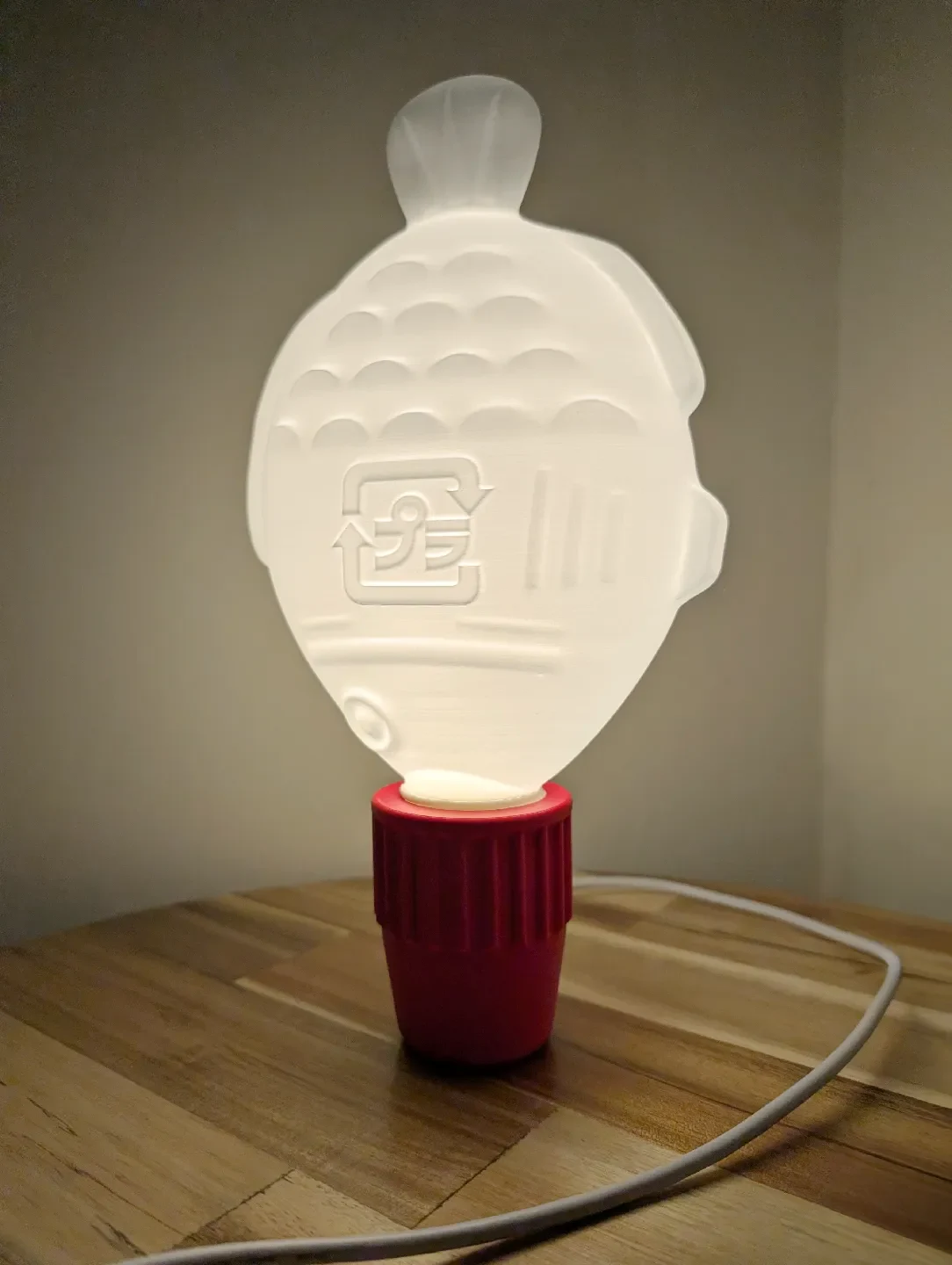

Для меня светильник низкой мощности действительно подчеркивает дизайн лампы HH из соевой рыбы, поскольку пониженная яркость позволяет рассмотреть все детали абажура. Это также имеет то преимущество, что значительно снижает выделение тепла в лампе.

Я перепроектировал внутреннюю часть колпачка, чтобы он был почти таким же (немного выше), но чтобы в нем можно было использовать USB-кабель «папа-мама» в качестве «гнезда» для использования USB-ночников мощностью 1 Вт или аналогичных USB-ночников с напряжением 5 В, которые легко найти на Amazon или Ali Express и т. д.

Точный USB-кабель, на основе которого я его разработал, — это кабель Pro Signal (PSG91458), который вы можете найти на Element 14 или CPC, но держатель USB имеет небольшую коническую форму и, вероятно, подойдет и к другим кабелям, например эти от USB Gear (дайте мне знать, если попробуете!).

Размеры использованного мной резинового кожуха с гнездовым концом USB-кабеля:

Ширина 17,15 мм

Толщина 9,75 мм

Высота 27,75 мм

Все остальное точно такое же и подходит к тому же абажуру-рыбе и винту, что и оригинал.

Распечатать инструкции

Следуйте инструкциям по распечатке и сборке абажура и винта от лампы HH's Soy Fish, оставив крышку и все ее части.

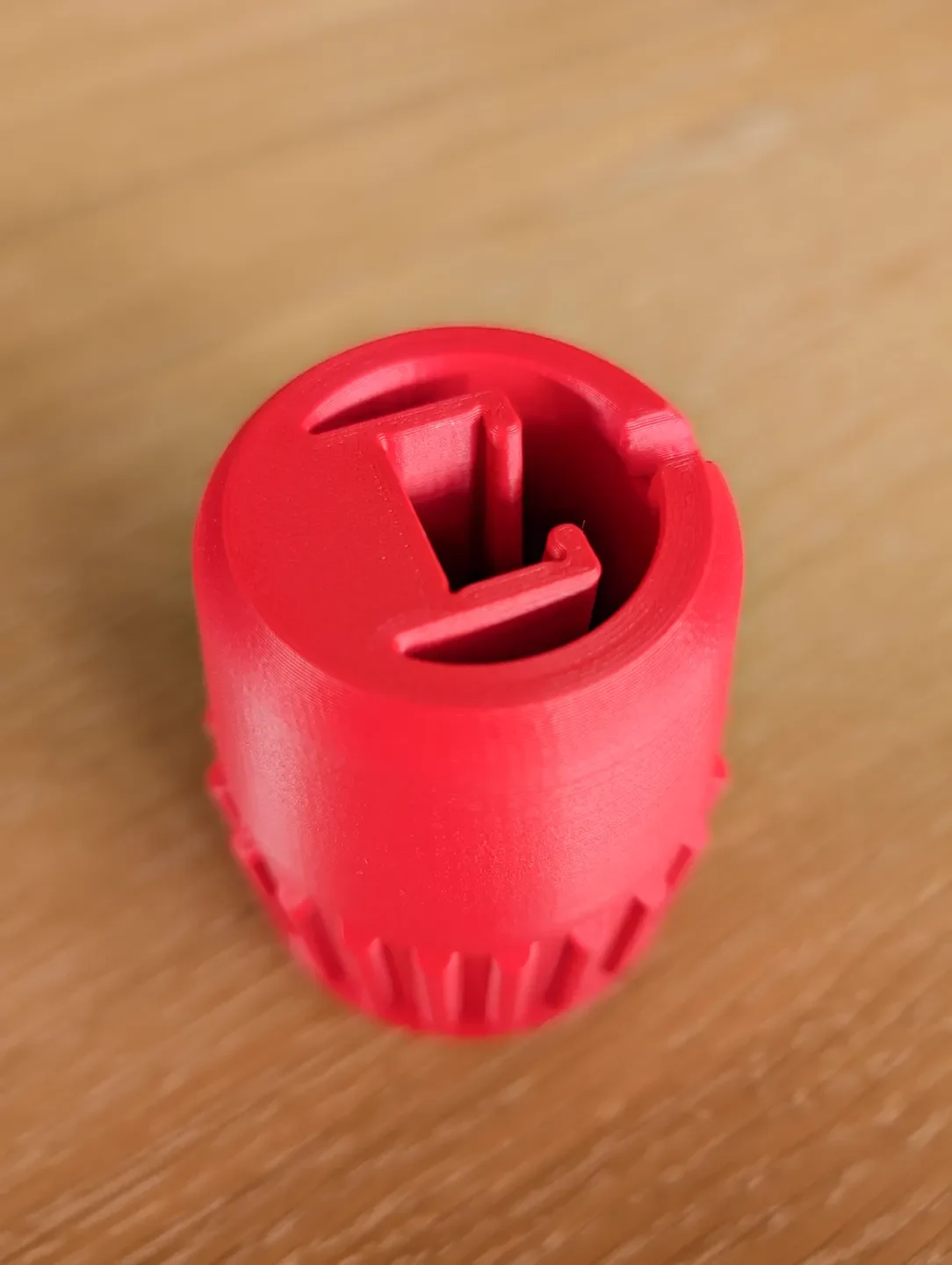

Распечатайте модифицированную крышку держателя USB и зажим для кабеля, используя:

Высота слоя 0,16 мм (чтобы обеспечить хорошее функционирование нитей)

3 стены

15% Плотность заполнения гироида

Сборка

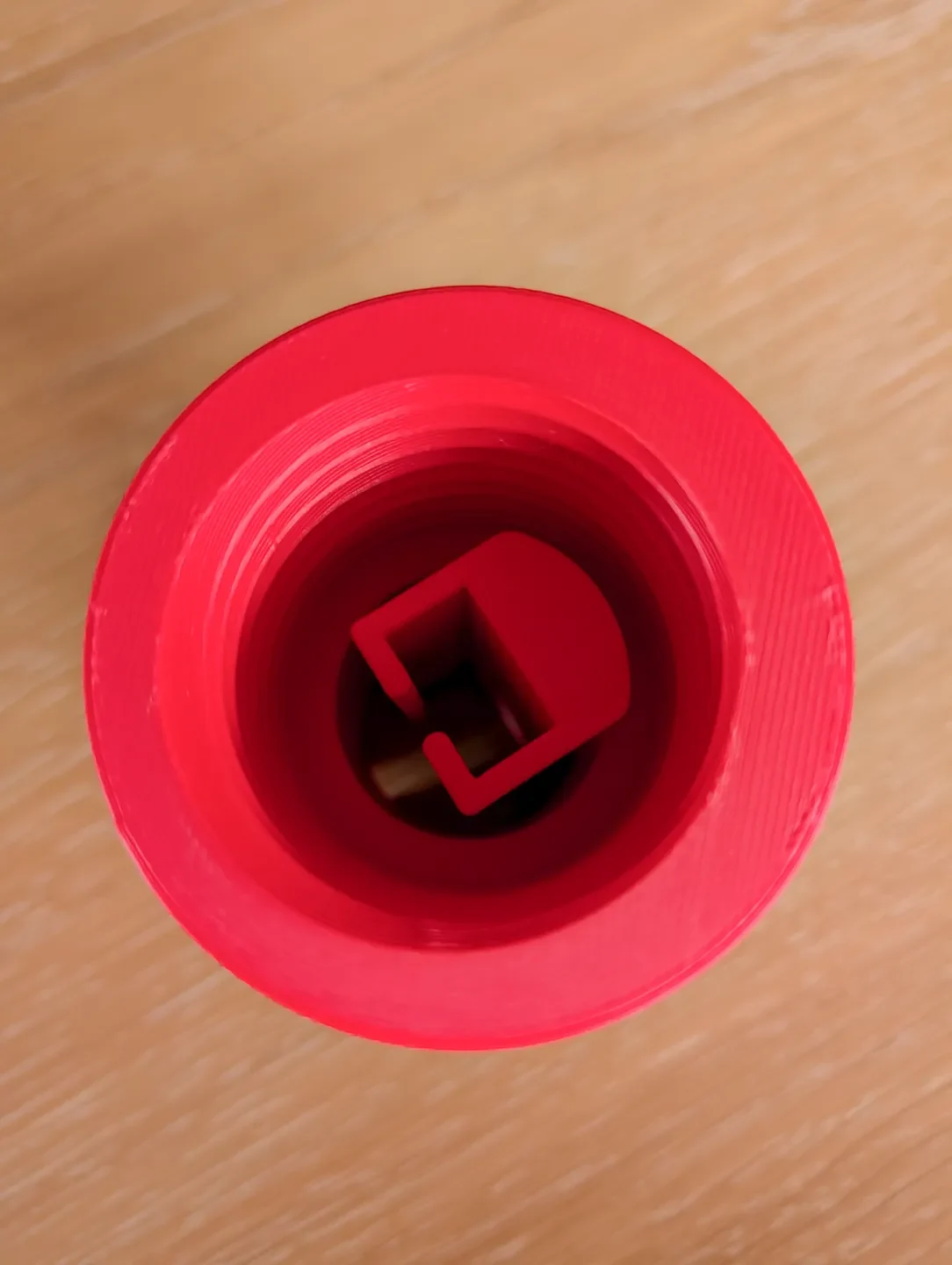

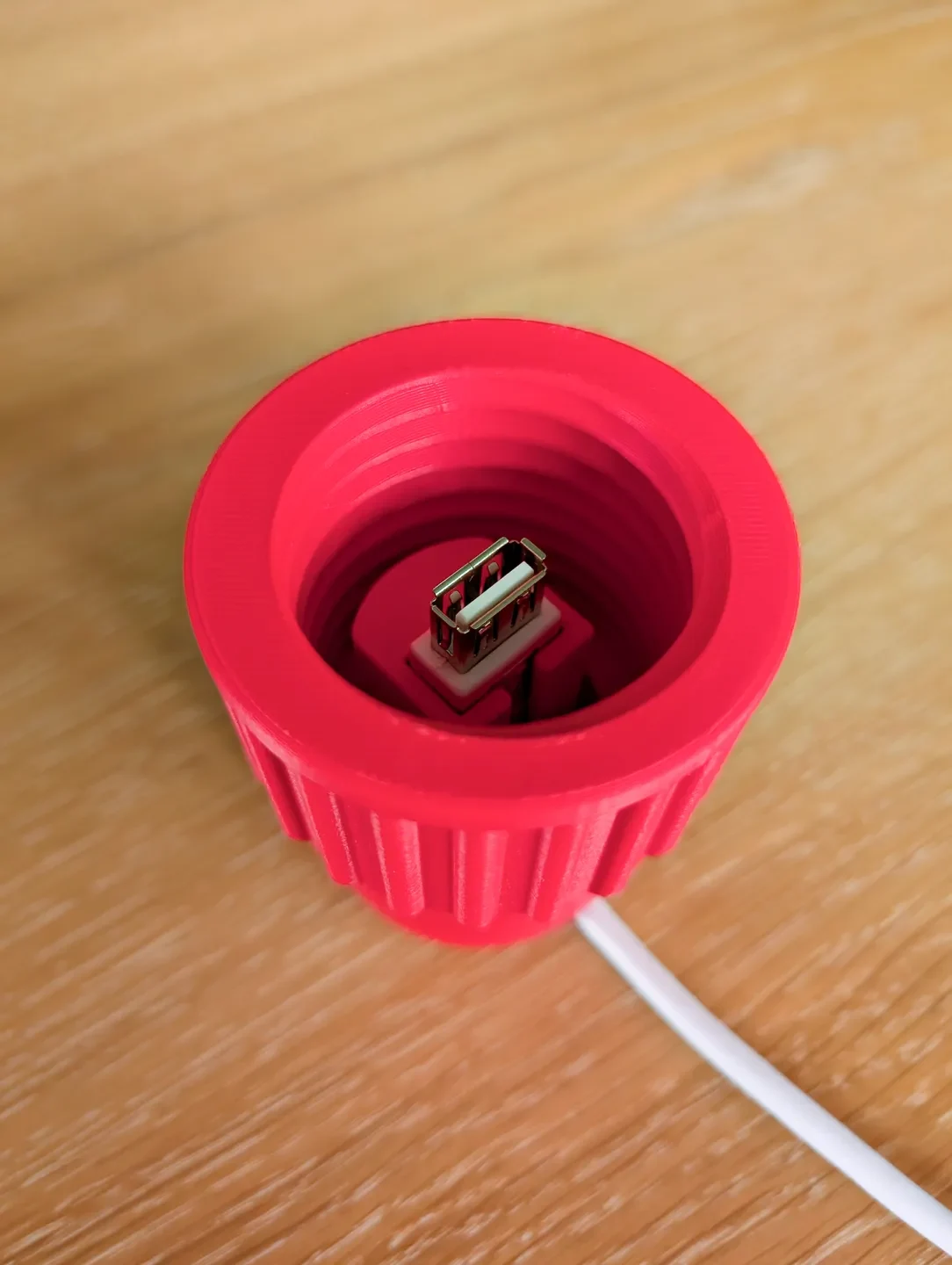

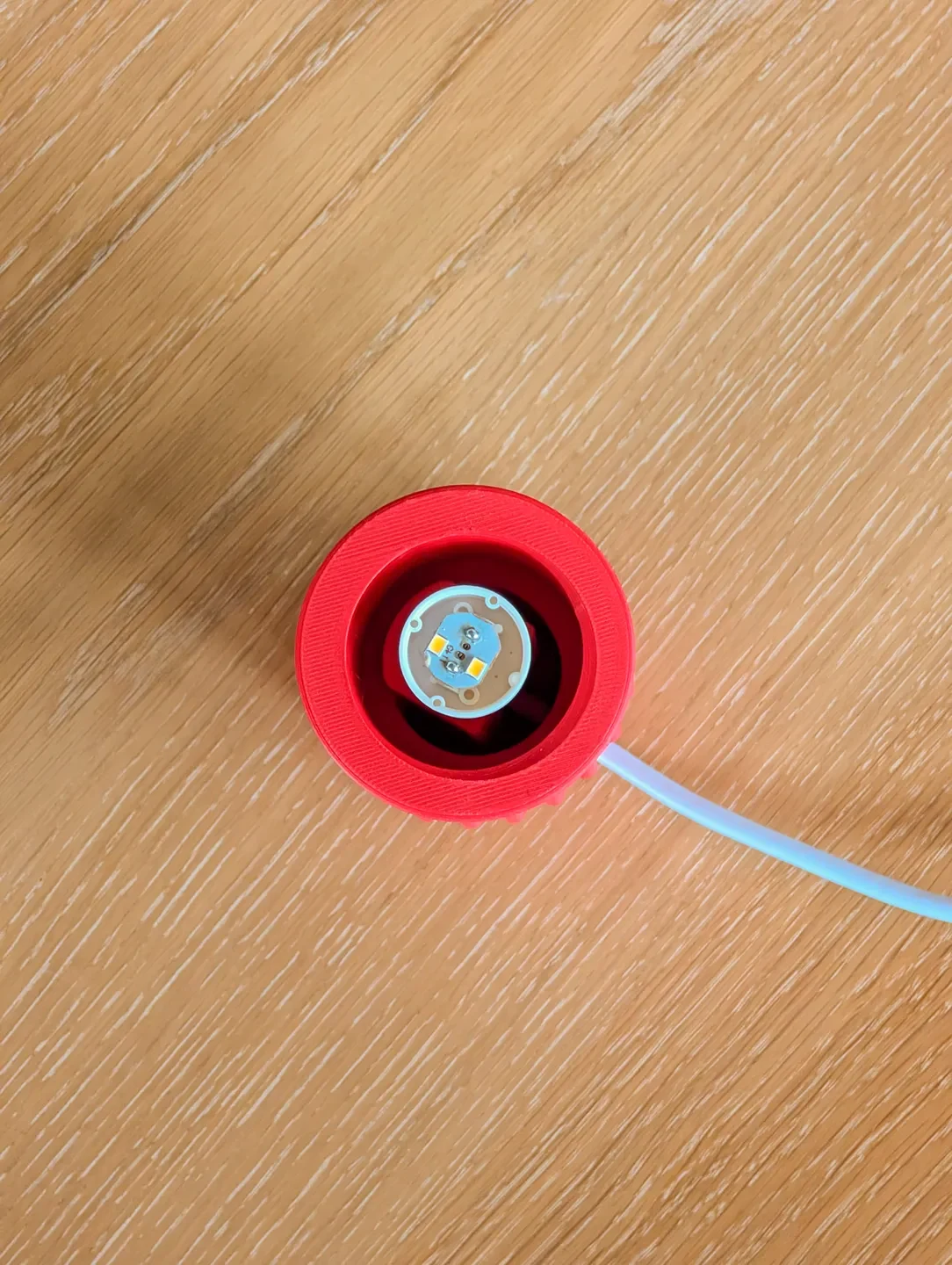

Полностью проденьте штекерный конец USB-кабеля через держатель USB-разъема, а затем вставьте гнездовой конец так, чтобы он плотно прилегал к цоколю лампы.

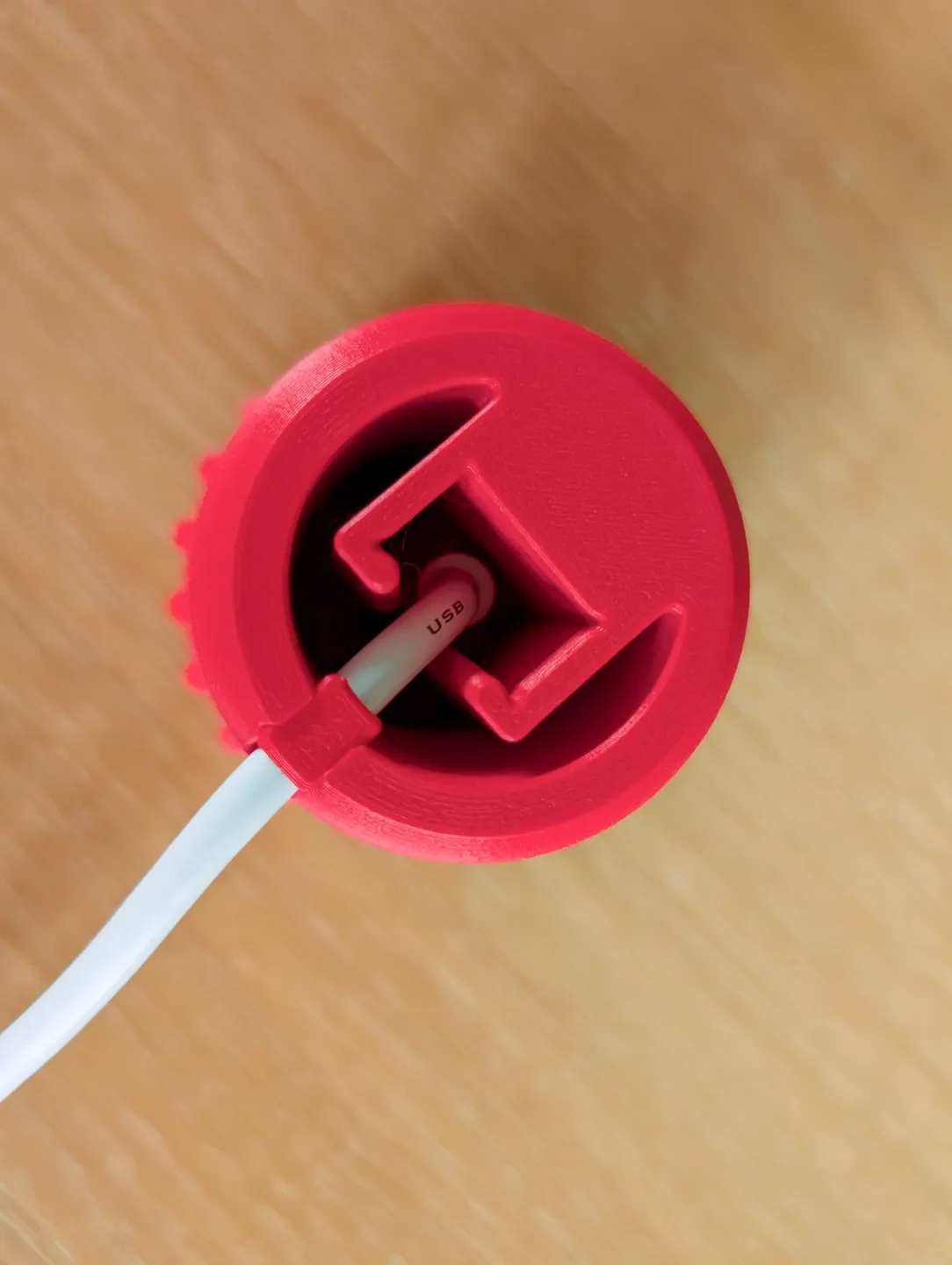

Затем пропустите кабель через держатель кабеля и вставьте зажим кабеля в гнездо, чтобы зафиксировать его на месте.

Если вы готовы к этому, в качестве дополнительной опции вы можете подключить переключатель к USB-кабелю для встроенного переключения. Подробные инструкции по правильному подключению см. в этом посте. Большинство линейных переключателей имеют винтовые клеммные колодки и не требуют пайки, но здесь подробно описана правильная проводка, например. только отрежьте и подключите красный пров��д питания к переключателю, оставив 3 других провода USB-кабеля неповрежденными и проложив их в сторону.

Требуется

Абажур и винт из соевой рыбы от HH's Soy Fish Lamp

1 х USB-кабель «папа-мама»

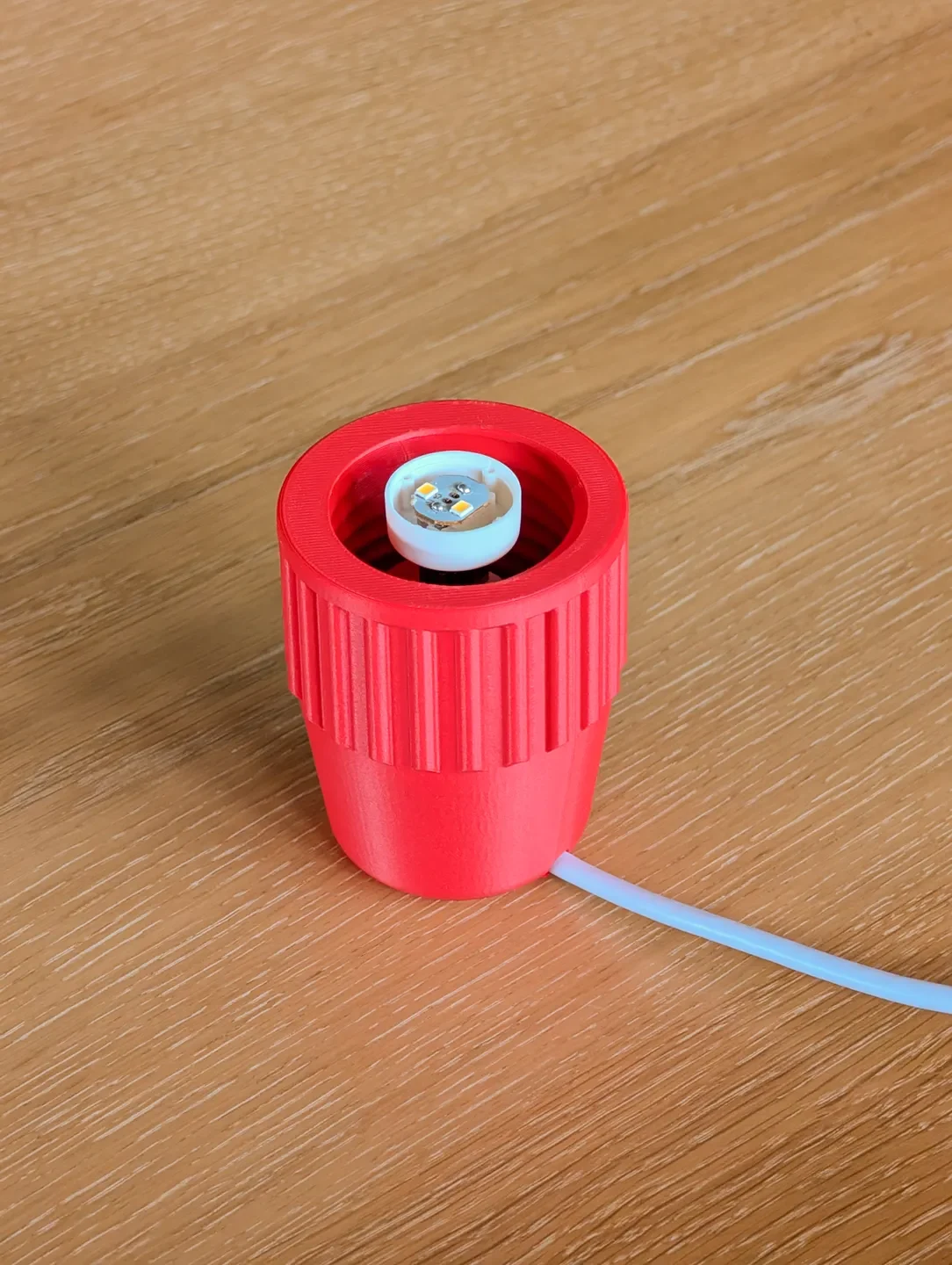

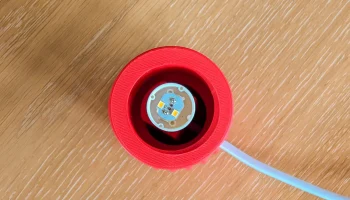

1 USB-ночник или другой светодиод аналогичного размера с питанием от USB (рекомендуется ~1 Вт)

1 х встроенный шнуровой переключатель (опционально)
