Что это?

AwesomeStudioPedal — это программируемый ножной контроллер Bluetooth с открытым исходным кодом для музыкантов, стримеров и работников студий. Нажмите кнопку ногой — нажатие клавиши, мультимедийная команда или введенная строка отправятся на любое устройство Bluetooth. Нет водителя. Нет приложения. Во время использования кабель не требуется.

Она идентифицирует себя как стандарт��ую Bluetooth-клавиатуру, поэтому сразу же работает на iPad, iPhone, Android, Windows, Mac и Linux, включая устройства, которые вообще не поддерживают сторонние драйверы. В настройках Bluetooth он отображается как AwesomeStudioPedal. Он подключается к одному устройству одновременно; для переключения хостов сначала удалите сопряжение на текущем устройстве.

Четыре кнопки действий (A, B, C, D) полностью настраиваются: отредактируйте один текстовый файл JSON, запус��ите одну команду загрузки, и педаль получит новые сопоставления — никаких знаний C++ или перекомпиляции не требуется. Семь встроенных профилей — это настройки по умолчанию; каждую кнопку в каждом профиле можно переназначить на любую клавишу, медиа-команду или введенную строку.

Отложенное действие: нажмите кнопку и отойдите — действие сработает после настраиваемого обратного отсчета. Во время работы таймера индикатор питания мигает. Полезно для пультов камеры, перехода между сценами и всего, где вам нужен момент между нажатием и спусковым крючком.

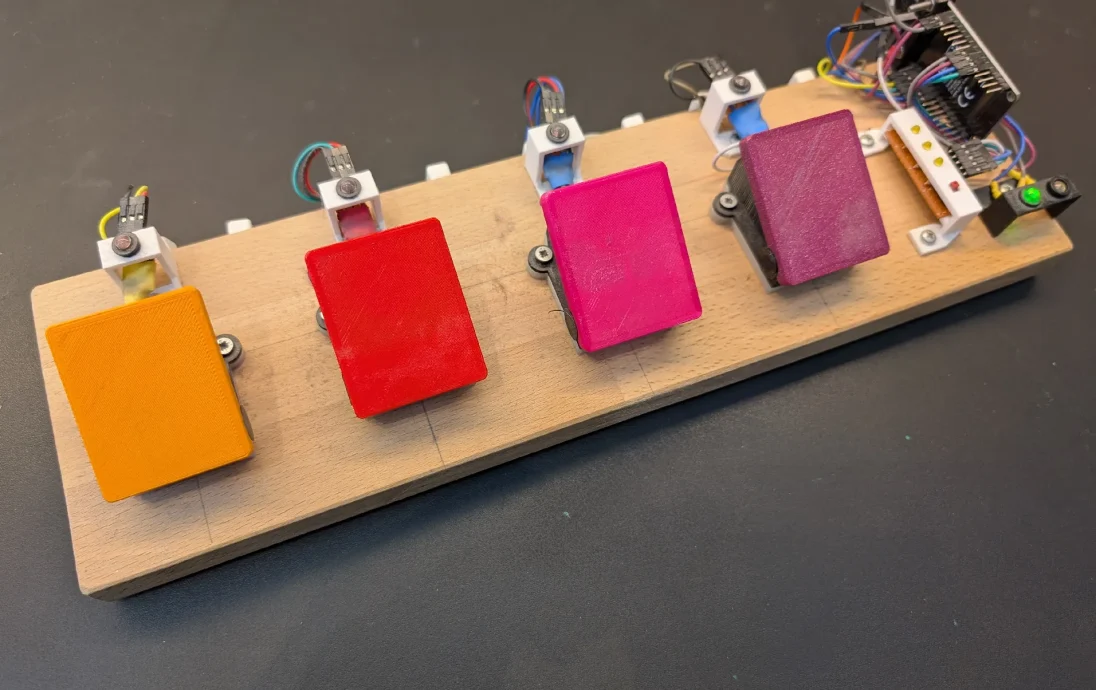

Напечатайте каждую верхнюю часть педали в другом цвете, чтобы он соответствовал ее светодиоду, для мгновенного визуального распознавания на сцене — красная кнопка для записи, синяя для воспроизведения, в зависимости от вашего рабочего процесса.

https://github.com/tgd1975/AwesomeStudioPedal

Печатные детали

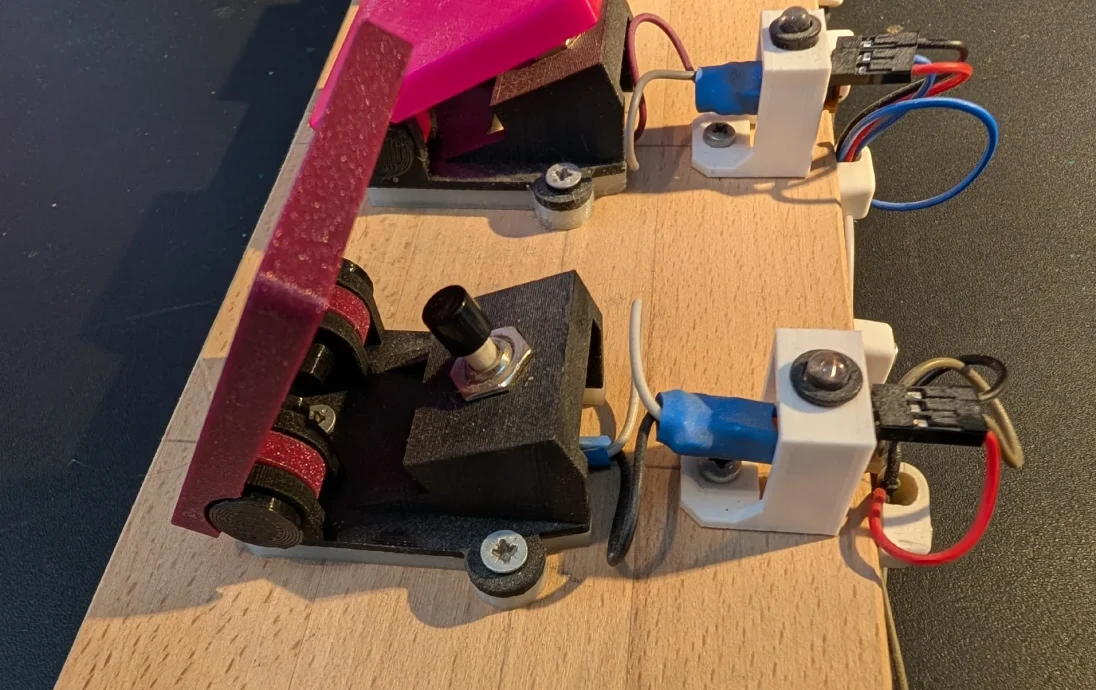

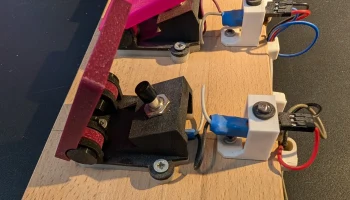

Для каждого педального блока — печать один раз для каждой кнопки действия (сборка по умолчанию: ×4)

Часть

Кол-во

Внизу

×1

Топ

×1

Подест

×1

Болт

×2

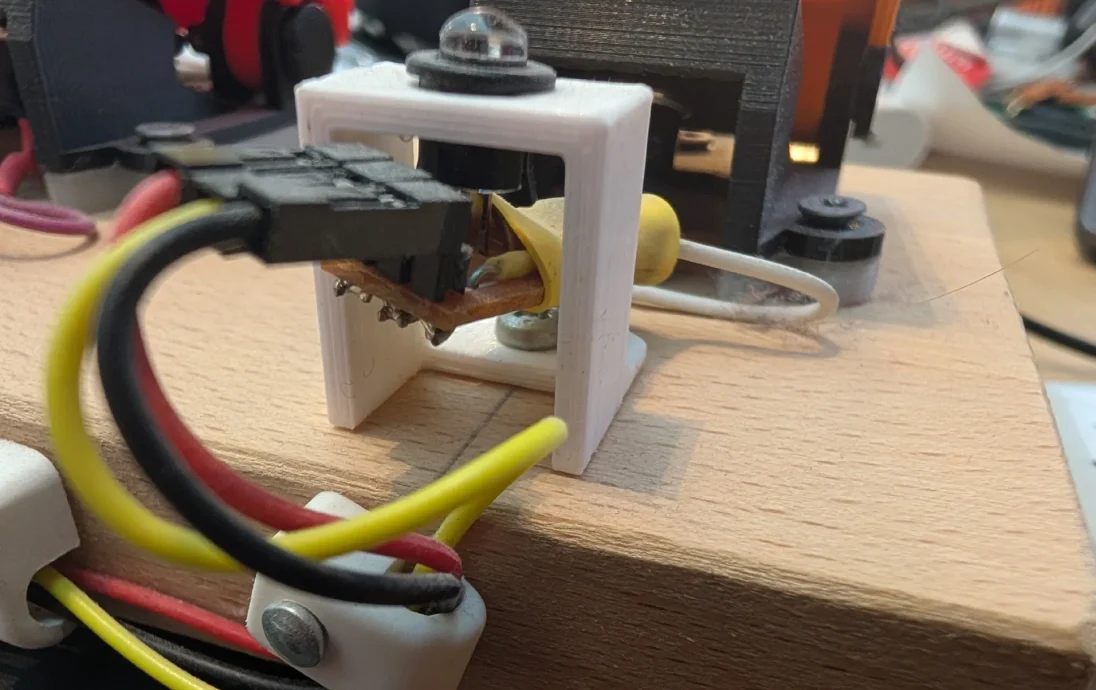

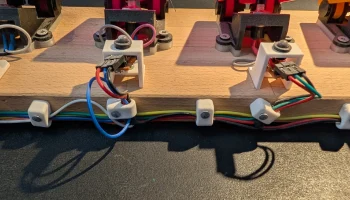

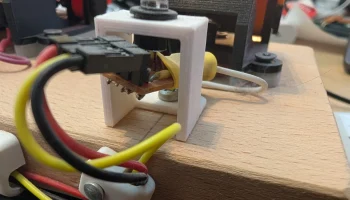

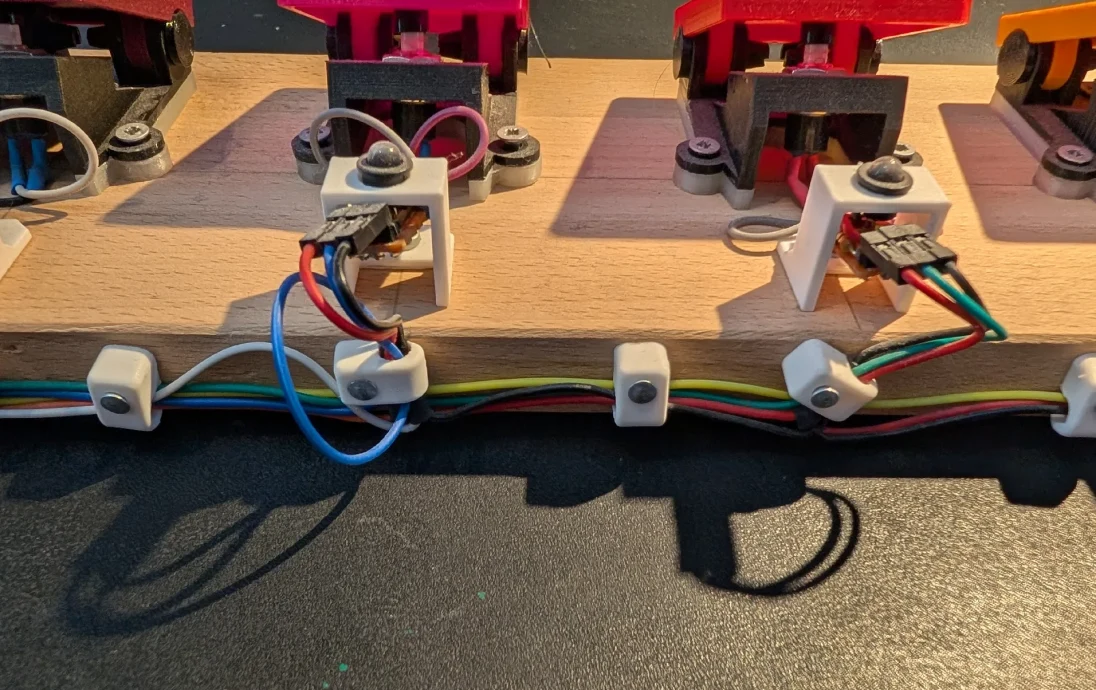

Светодиодная розетка (одинарная)

×1

Для каждой платы — печать один раз для каждого контроллера.

Часть

Кол-во

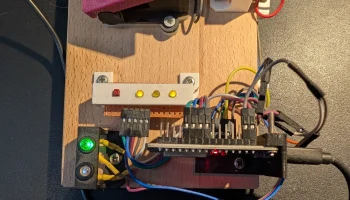

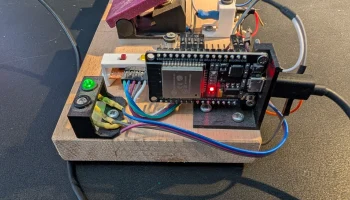

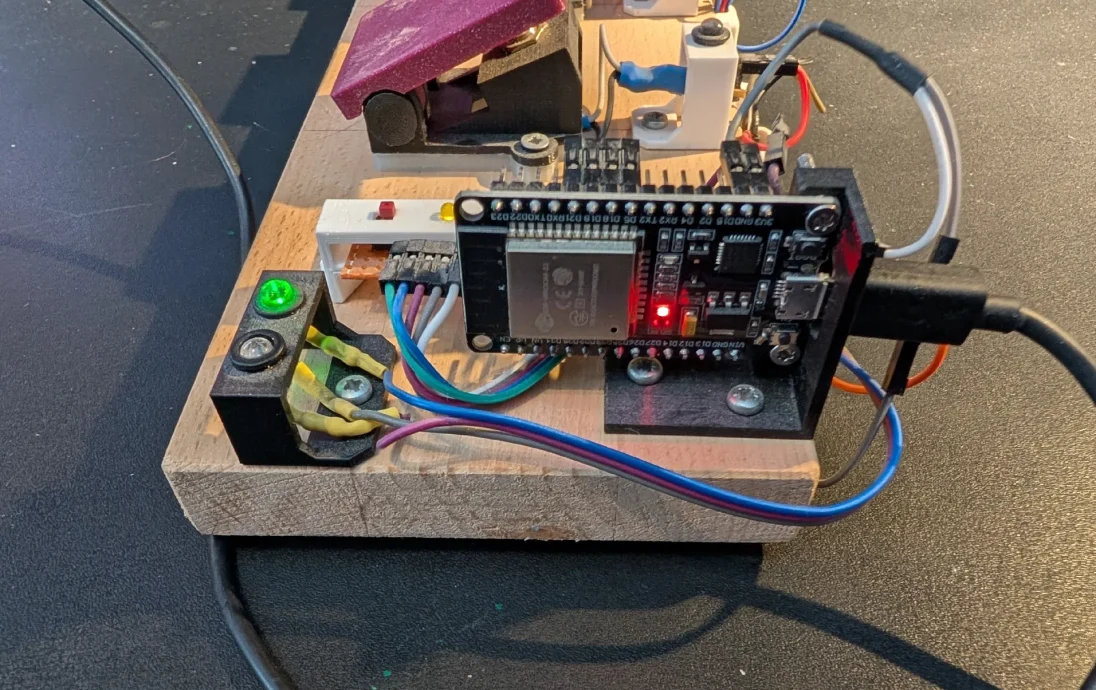

крепление ESP32

×1

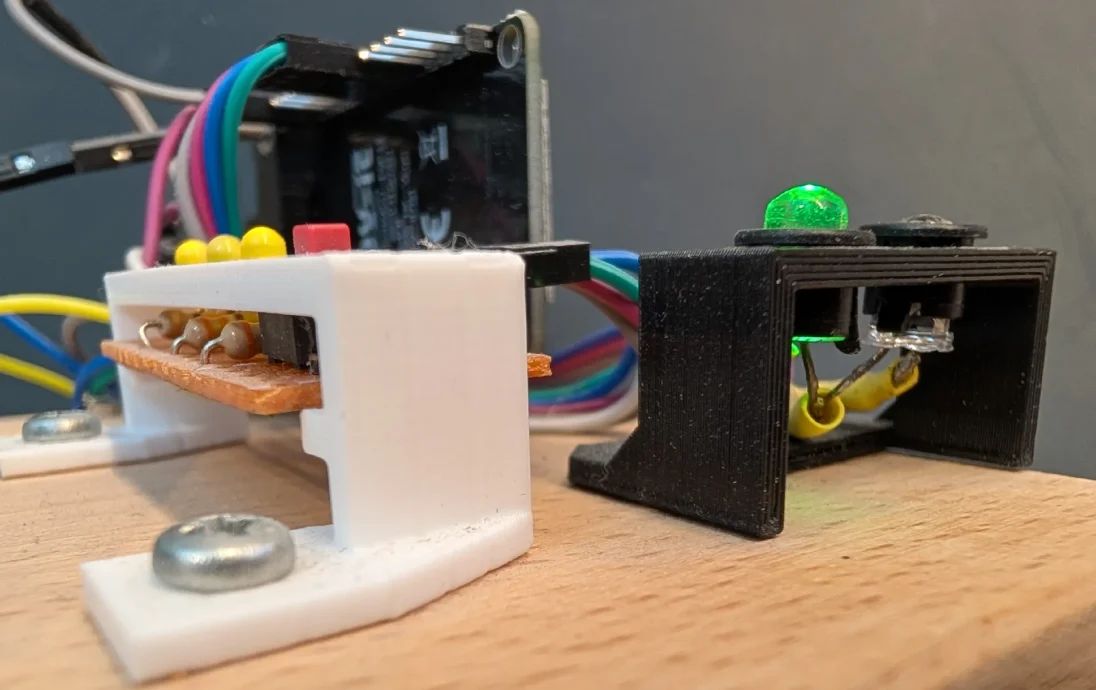

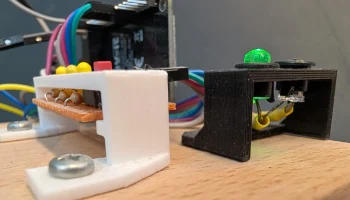

Светодиодная розетка (двойная)

×1

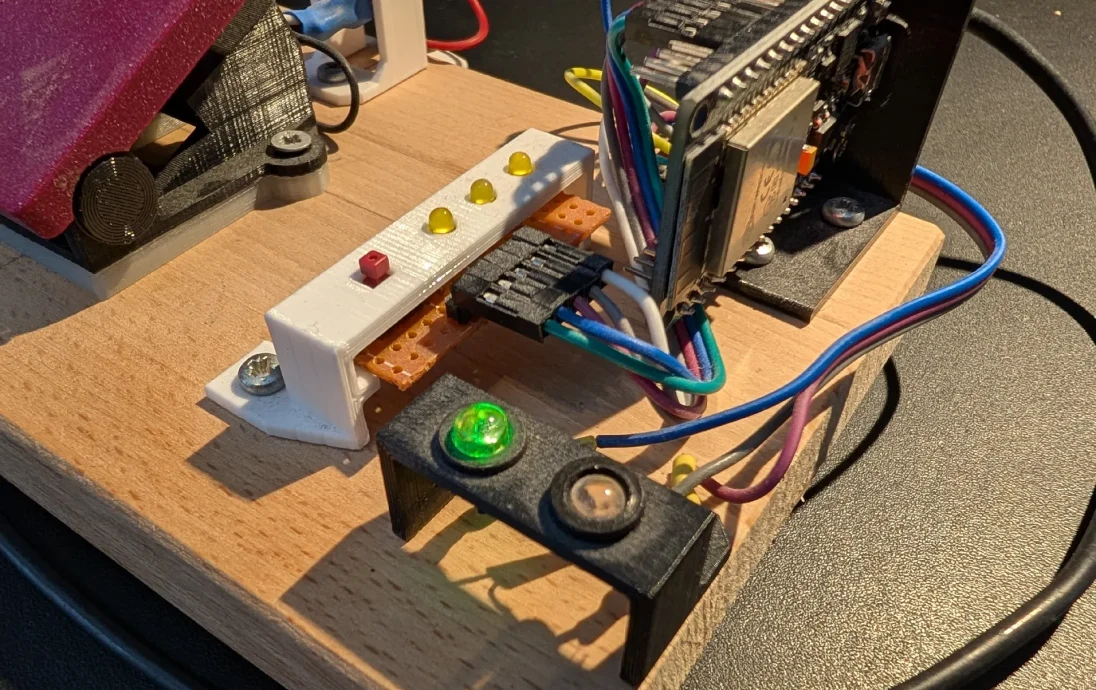

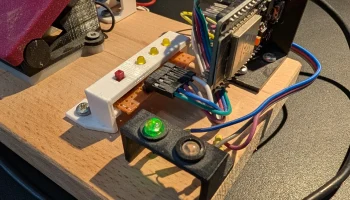

Светодиодная матрица с кнопкой ВЫБОР

×1

Педальные наборы (см. выше)

×1-n

Общее количество сборки по умолчанию (4 педали): 4 нижних, 4 верхних, 4 подеста, 8 болтов, 4 одинарных светодиодных гнезда, 1 крепление ESP32, 1 двойное светодиодное гнездо, 1 светодиодная матрица с кнопкой.

Примечание: часть ПЕДАЛЬ предназначена для наглядности. На нем показано, как выглядит собранная педаль. Он не предназначен для печати.

Печать заметок
Рекомендуемые настройки

Настройка

Значение

Материал

ПЭТГ или АБС

Высота слоя

0,2 мм

Заполнение

30-40%

Периметры

3-4

Требуются опоры

Часть

Поддерживает

Топ

Да

Внизу

Да

Светодиодная розетка (одинарная)

Вероятно — проверьте срез

Светодиодная розетка (двойная)

Вероятно — проверьте срез

Подест

Нет

Болт

Нет

крепление ESP32

Нет

Светодиодная матрица с кнопкой ВЫБОР

Нет

Примечания к материалам

Рекомендуемый выбор — PETG — хорошая адгезия слоя, устойчивость к многократному давлению стопы, легче печатать, чем ABS.

ABS работает, если вам нужна более высокая термостойкость (например, оставить в горячей машине)

PLA не рекомендуется — он хрупкий при повторяющихся ударах и может расползаться при длительной нагрузке от давления стопы.

Болты обладают небольшой гибкостью PETG — они защелкиваются лучше, чем болты из жесткого PLA.

Предложения по цвету

Верхняя часть — напечатайте каждую верхнюю часть педали разным цветом, идеально соответствующим цвету светодиода кнопки (например, красная верхняя часть → красный светодиод, синяя верхняя часть → синий светодиод). Это позволяет сразу идентифицировать кнопки на сцене, не глядя вниз.

Подест, низ, болты — принт нейтрального цвета (рекомендуется черный или темно-серый — скрывает потертости от многократного использования).

Светодиодные розетки (одинарные + двойные) — печать белого или светло-нейтрального цвета для лучшей светопроницаемости; избегайте темных цветов, поскольку они блокируют свечение светодиодо��

Крепление ESP32 + светодиодная матрица — любой цвет; черный хорошо сочетается с большинством педалбордов

Электроника, которая вам нужна

Часть

Кол-во

Примечания

Узел ESP32MCU-32S

Основная плата

ТРУ КОМПОНЕНТЫ TC-R13-24A1-05-WT (1587873)

Кнопка без фиксации, 250 В/AC, 1,5 А, Ø 24 мм — 4 действия + 1 ВЫБОР

Светодиод 5 мм, цвет на выбор

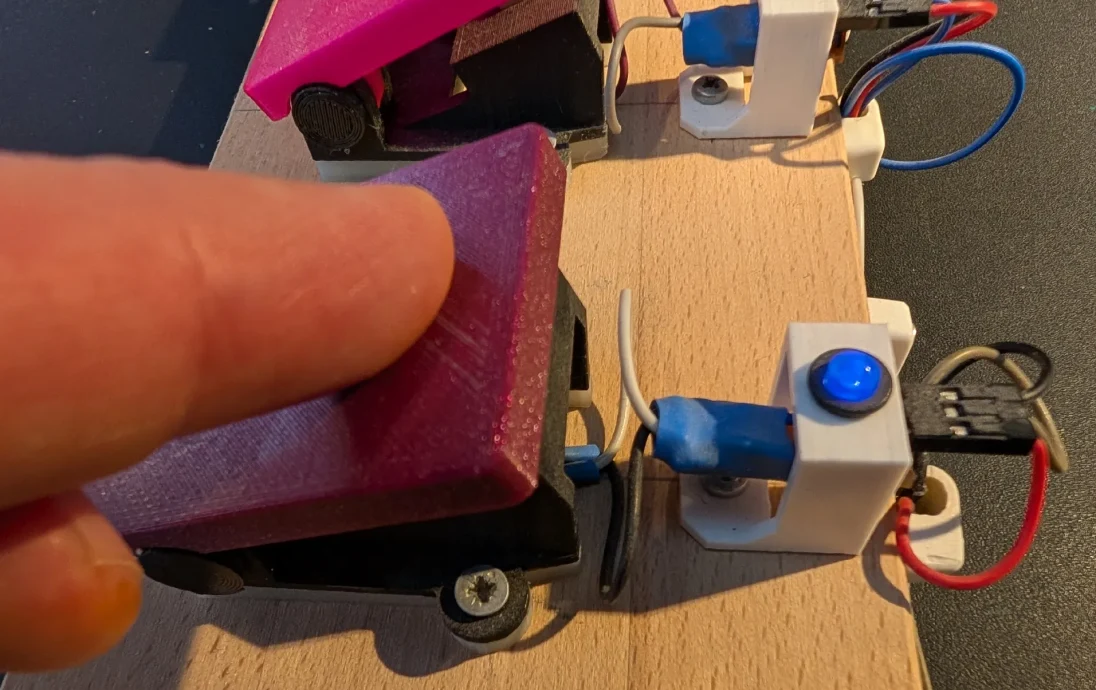

Зашиты в кнопки действий — светится при нажатии, нет GPIO. Подберите цвет к топу с принтом

Светодиод 5 мм, 1 синий, 1 зеленый
