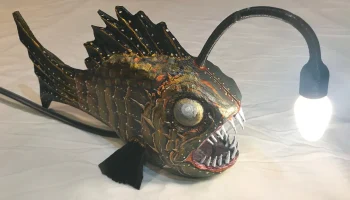

Рыба-удильщик со светодиодной лампочкой...

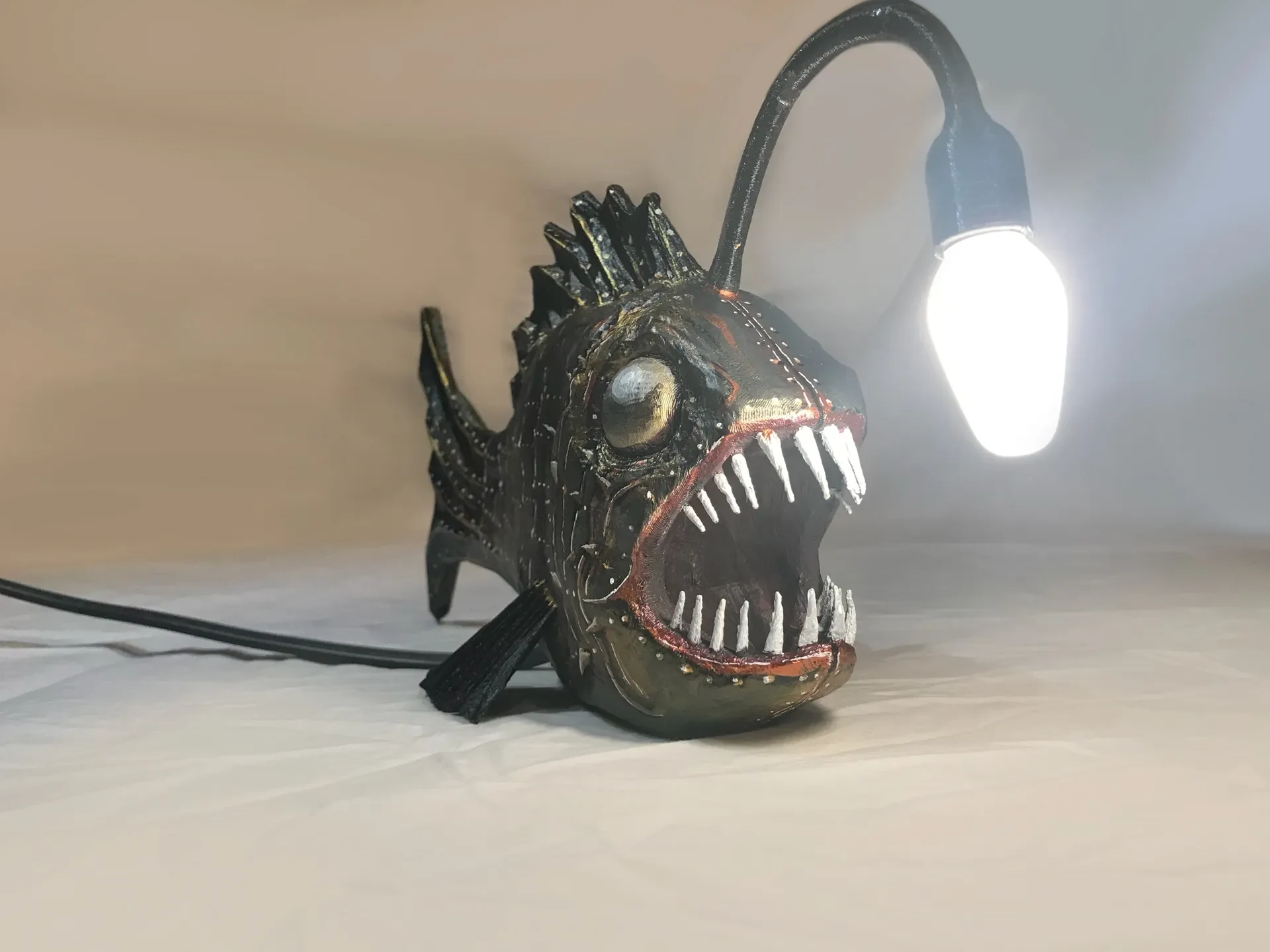

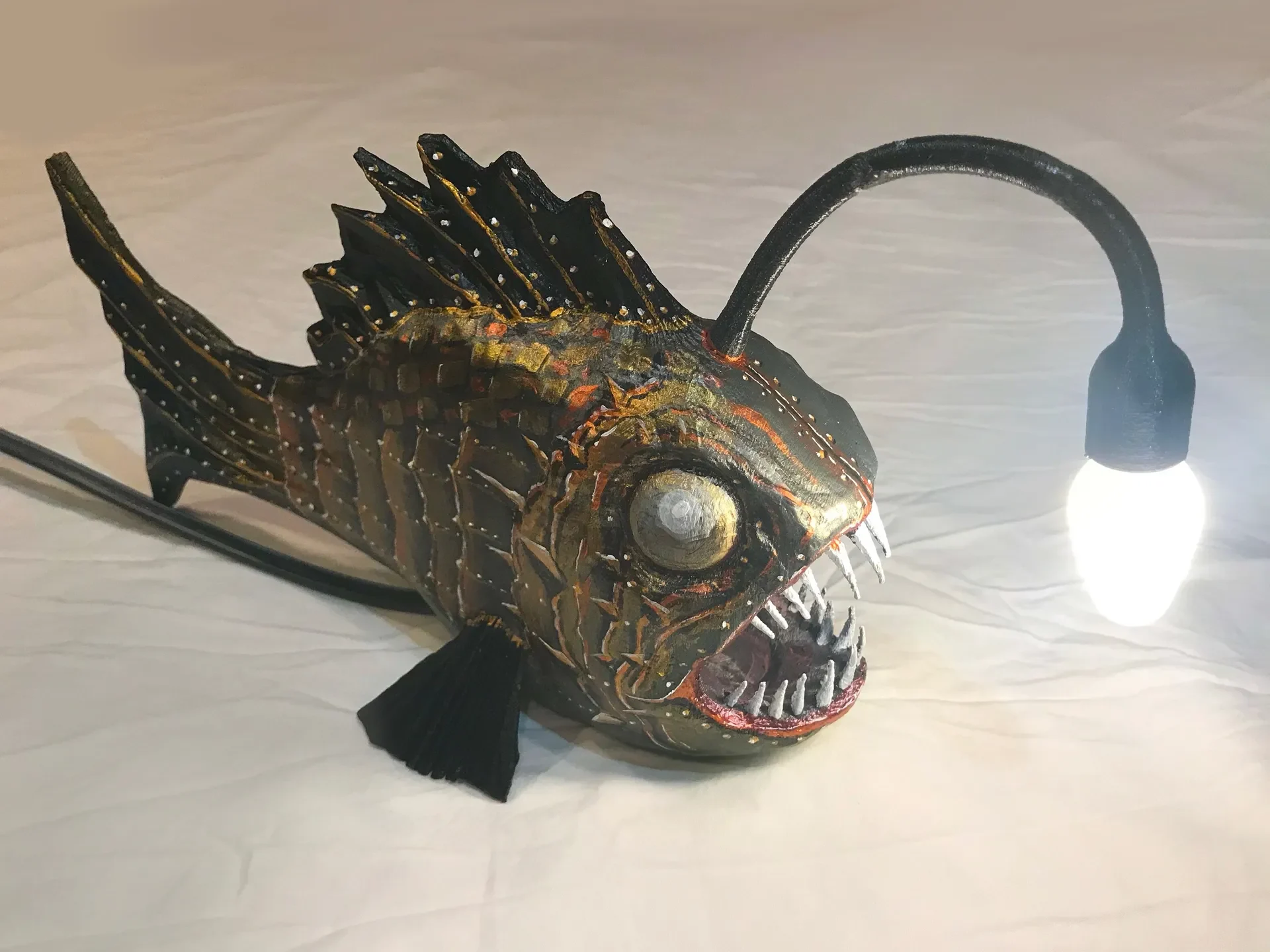

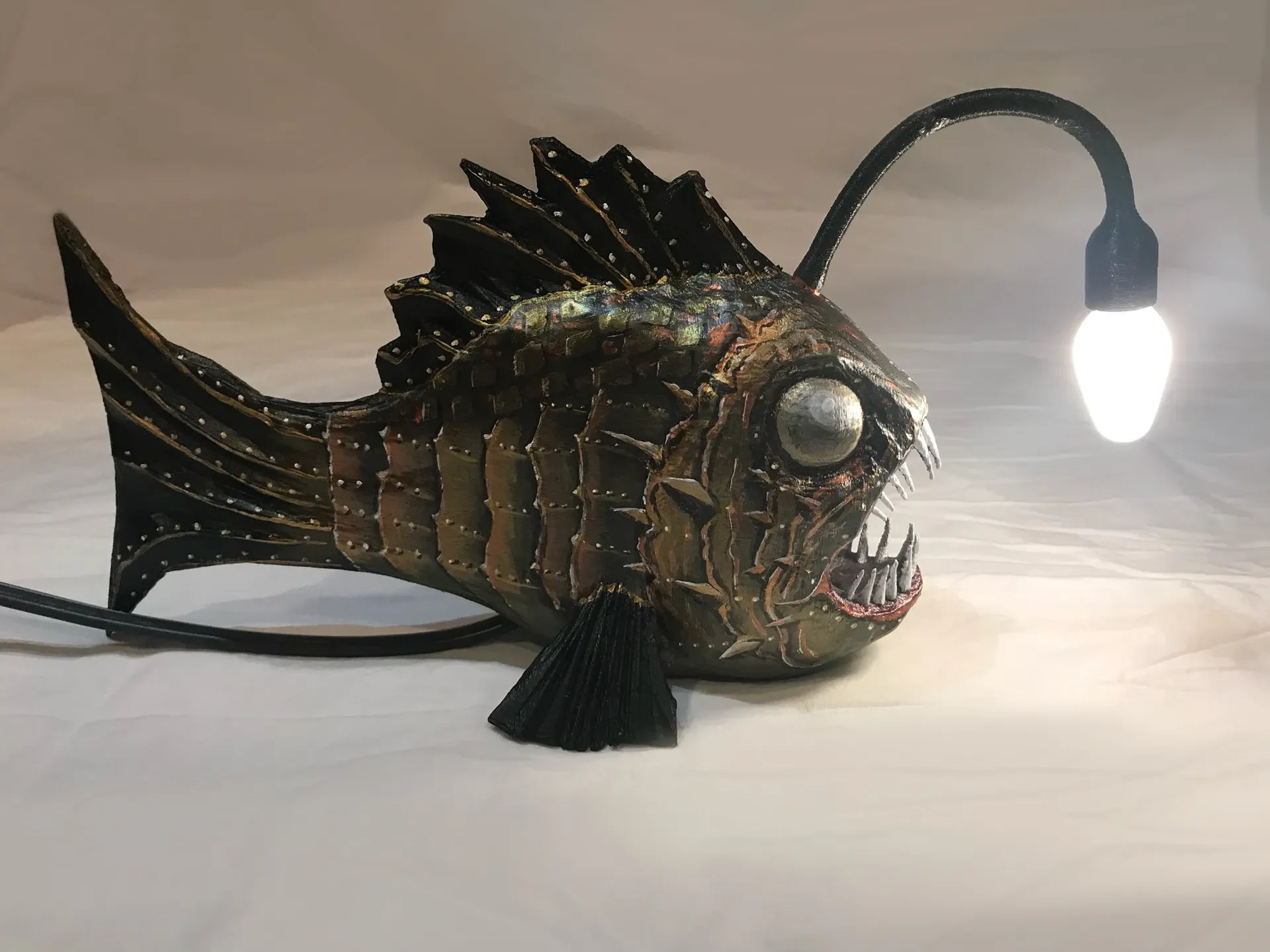

Это модель рыбы-удильщика, которую я сам смоделировал в Blender. В качестве источника света используется светодиодная лампа E12. Изначально я хотел встроить розетку, но они оказались слишком громоздкими и я решил припаять провода прямо к лампочке. Я также впервые использую Blender, поэтому здесь и там есть некоторые недостатки, но я очень доволен конечным результатом.
Материалы:
PLA-нить
Эпоксидная смола (рекомендую JB Weld)
Светодиодная лампа E12
провод 24AWG
Шнур лампы с выключателем
Краска
Инструменты:
3D-принтер
Паяльник
Наждачная бумага
Мультиметр
Инструкции по сборке находятся в инструкции по печати. Пожалуйста, подумайте о том, чтобы поставить лайк и/или поддержать меня, купив мне кофе! Спасибо!
Купи мне кофе
Распечатать инструкции
Внимание!
Для этого проекта требуется подключение сетевого напряжения. НЕ ПЫТАЙТЕСЬ выполнять этот проект, если вы не умеете обращаться с сетевым напряжением! Это может быть смертельно!
Тело и голова
Распечатайте тело и голову. Используйте высоту слоя 0,3 мм и опоры для деревьев. Также рекомендуется использовать поля на голове, чтобы предотвратить деформацию. Убедитесь, что в отверстии для проволоки в головке нет опорных структур, поскольку их будет трудно удалить. Я использовал PLA со 100% скоростью вращения вентилятора, и получилось отлично. После распечатки склейте две части тела вместе. Я рекомендую для этого толстую эпоксидную смолу, поскольку она может заполнить любые зазоры, оставшиеся от деформации.
Трубки и розетка
Распечатайте трубки и гнездо высотой слоя 0,2 мм. Никаких подставок не требуется, но используйте поля, так как высокие отпечатки могут легко сместиться.
Электропроводка
Опять же, не пытайтесь сделать это, если вы не знаете, что делаете!
НИКОГДА не работайте с проводами под напряжением!!!
Припаяйте провода калибра 24 к обоим контактам светодиодной лампы E12. Убедитесь, что провода не сильно выступают в сторону и идут прямо вниз по лампочке (рисунок выше). Используйте только светодиодные лампы, так как лампы других типов могут перегреть пластик. Провода не должны быть толще 24-26 AWG, поскольку светодиодные лампы потребляют очень мало тока при сетевом напряжении. Но убедитесь, что изоляция толстая. Вставьте лампочку в патрон так, чтобы провод на резьбе входил в паз на патроне. Посадка должна быть плотной. При необходимости используйте горячий клей. Затем пропустите провода через трубку 2, а затем через трубку 1. Наконец, проведите шнур лампы с выключателем через заднюю часть корпуса и наружу из головки и припаяйте к проводам, выходящим из трубок, полярность не имеет значения, поскольку это переменный ток. Изолируйте соединения термоусадочной трубкой. Используйте мультиметр, чтобы убедиться, что они не закорочены. Затем вы можете подключить его для проверки.
Сборка
Сначала нам нужно соединить трубки и розетку вместе. Сдвиньте их вместе вдоль проводов. Убедитесь, что они выровнены, используя плоскую поверхность, например стол. Используйте паяльник, настроенный на низкую температуру, чтобы расплавить концы вместе. (клей может подойти, но площадь поверхности, к которой он может приклеиться, невелика). Затем обработайте наждачной бумагой. Потяните за шнур лампы, вставляя конец трубки 1 в отверстие в головке, пока край отверстия не встретится с конусом на трубке 1. Возможно, вам придется записать идентификатор головы, чтобы она подошла. Прилегание должно быть достаточно плотным, чтобы не требовался клей. В завершение отшлифуйте все и покрасьте в цвет по вашему выбору или просто следуйте картинкам выше (у меня эстетика в стиле стимпанк)… И все готово!
