Корпус VoltLog VoltLink

Чехол для адаптера/программатора VoltLog USB-последовательный порт VoltLog.

Требуемое оборудование:

Плата VoltLink revE (я не уверен, совместимы ли другие версии)
4 вставки с резьбой M2,5 x 3 мм
4 винта M2,5 x 10 мм

Предусмотрен вариант нижней части, которую можно ввинчивать напрямую, без вставок (непроверено).

Многие принтеры FDM не могут полностью ��ередать легенды на верхней панели, поэтому они поставляются как с ними, так и без них. Внизу есть слот, поэтому вы всегда можете видеть легенды заголовков на печатной плате.

Частое использование разъема VoltLink сверху может быть немного неудобным при открытой крышке из-за того, насколько глубоко он закрыт. Я сам использую только разъем 0,1 дюйма, поэтому не особо задумывался об этом.

Печатная плата должна иметь толщину 1,6 мм.

Вы можете использовать силикон или клей, чтобы добавить диффузии световодам.

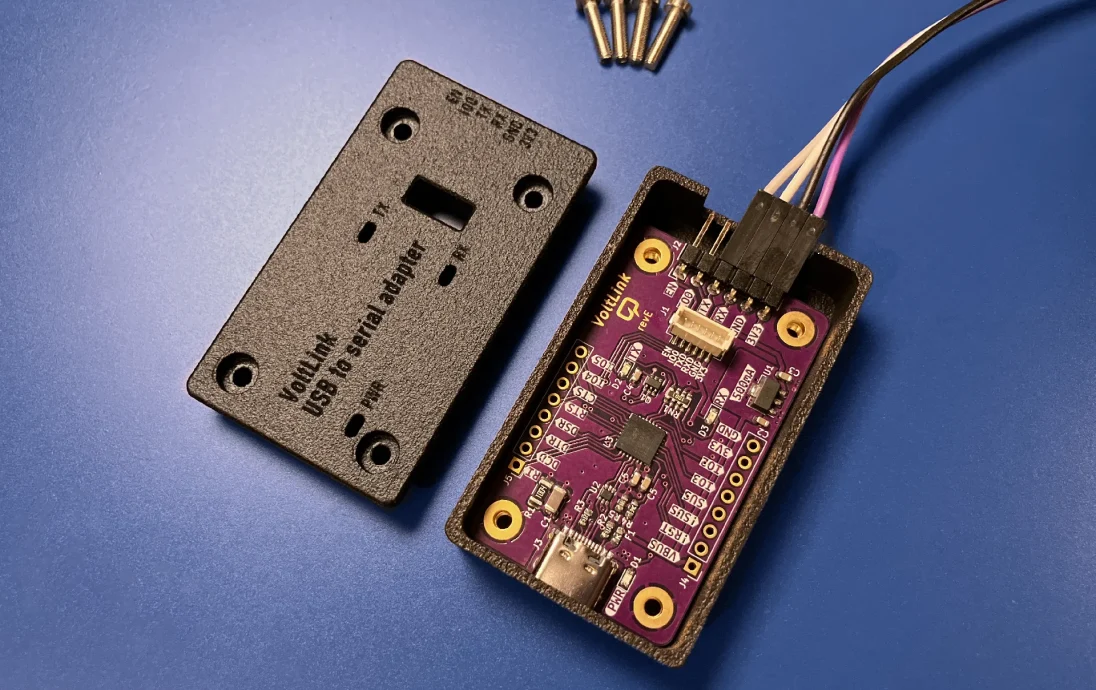

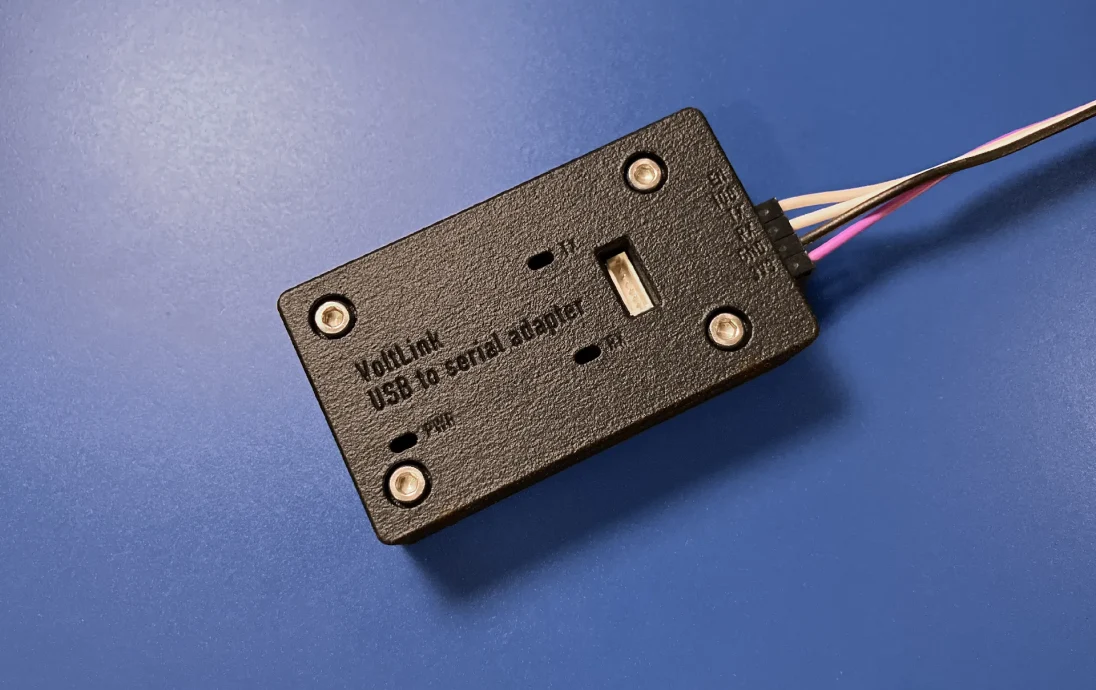

Пример на фотографиях — это модель v35, напечатанная с использованием нейлонового сервиса JLCPCB MJF. На самом деле я не пробовал печатать это с помощью FDM, но все должно получиться. Отверстия для винтов и разъем USB-C, вероятно, потребуют крошечных опор.

Ссылки:

Видео о VoltLink на YouTube-канале VoltLog
Репозиторий VoltLink GitHub (Gerbers + BOM)
Купите предварительно собранный VoltLink в магазине Tindie VoltLog.

История изменений:

v35 — 30 июля 2025 г. — Удалены ненужные эвакуационные отверстия. Скорректированные размеры резьбовых вставок. Углублены и расширены верхние отверстия для винтов.
v31 — 18 января 2025 г. — Первый выпуск.
