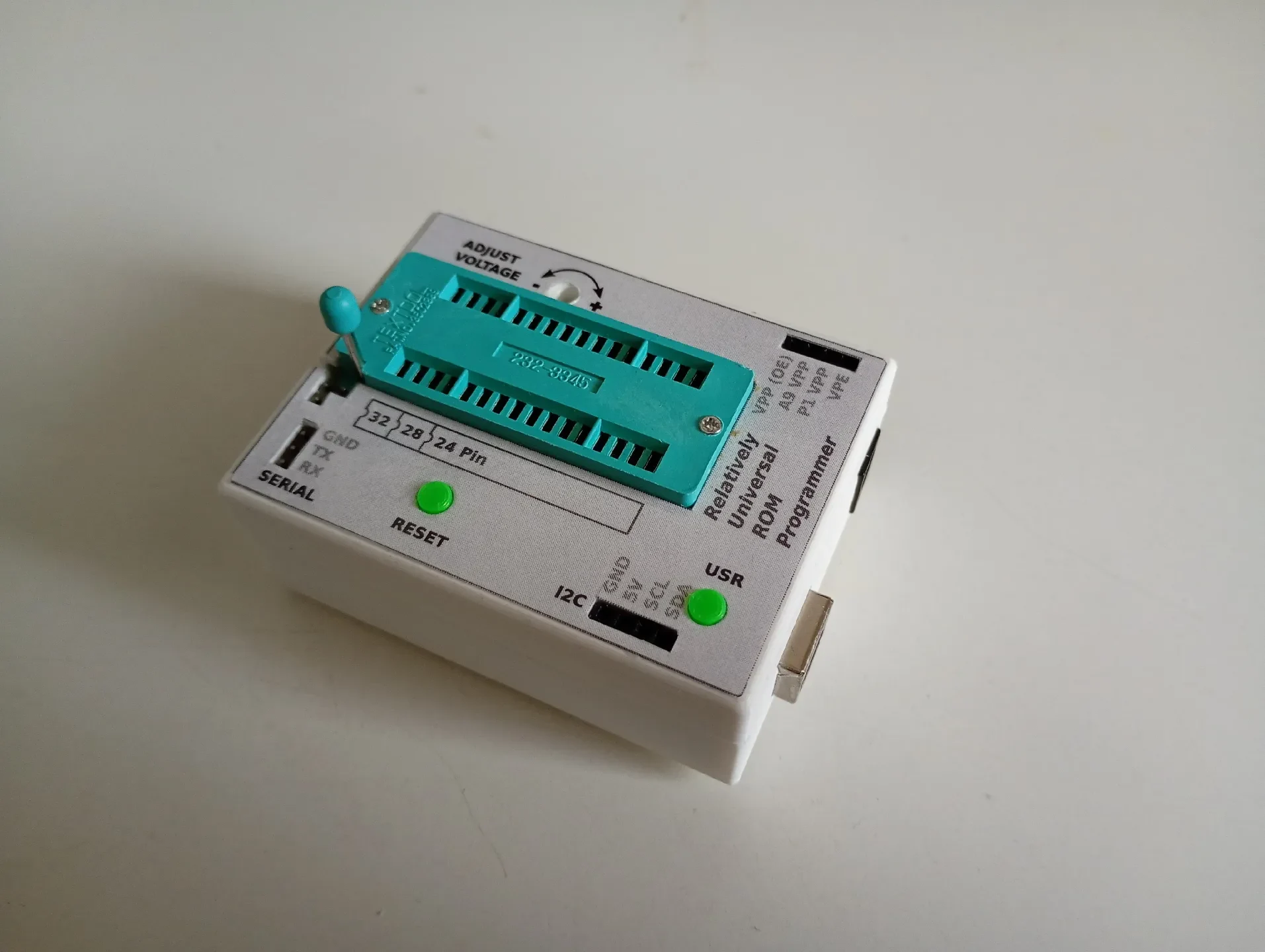

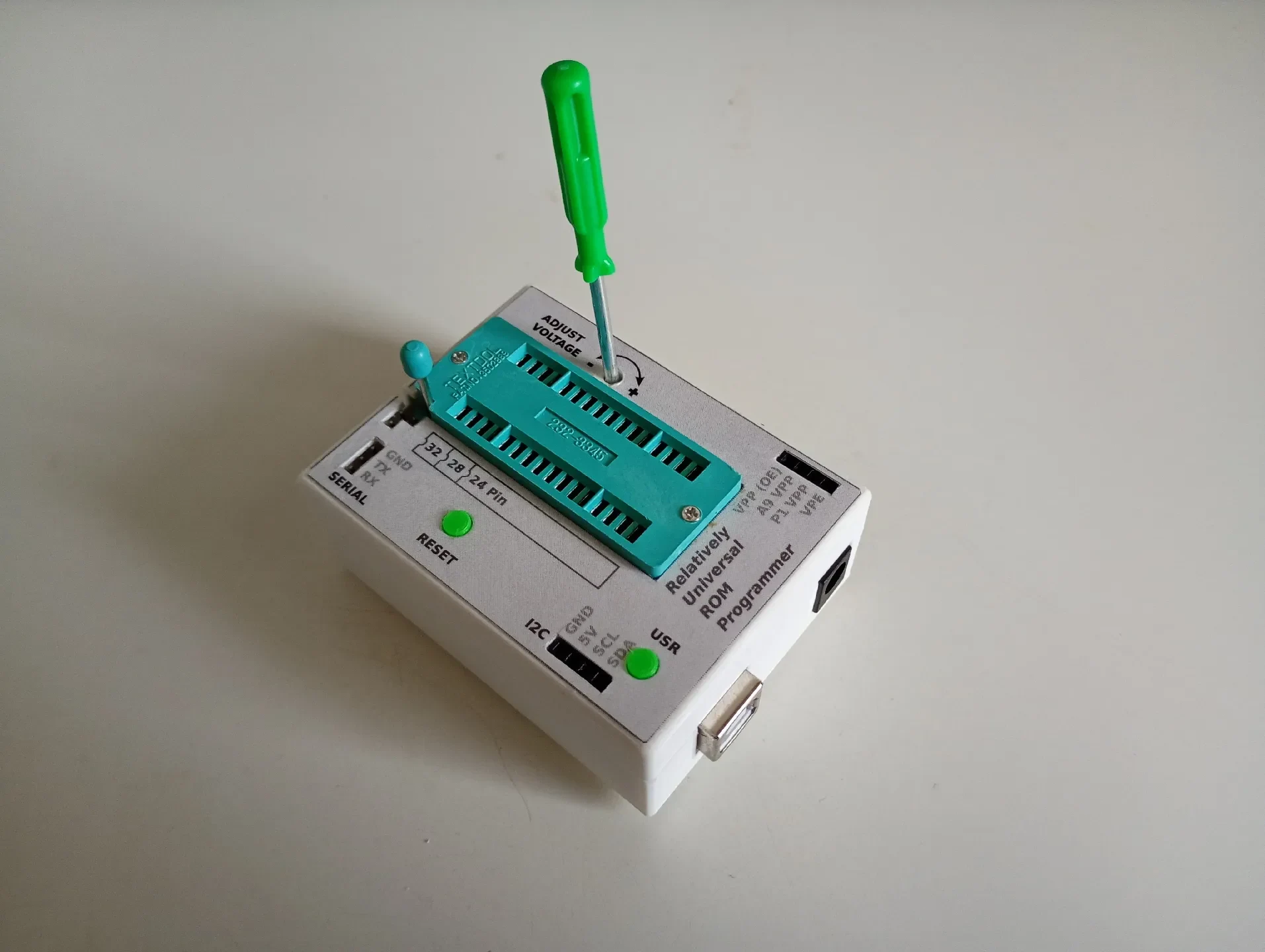

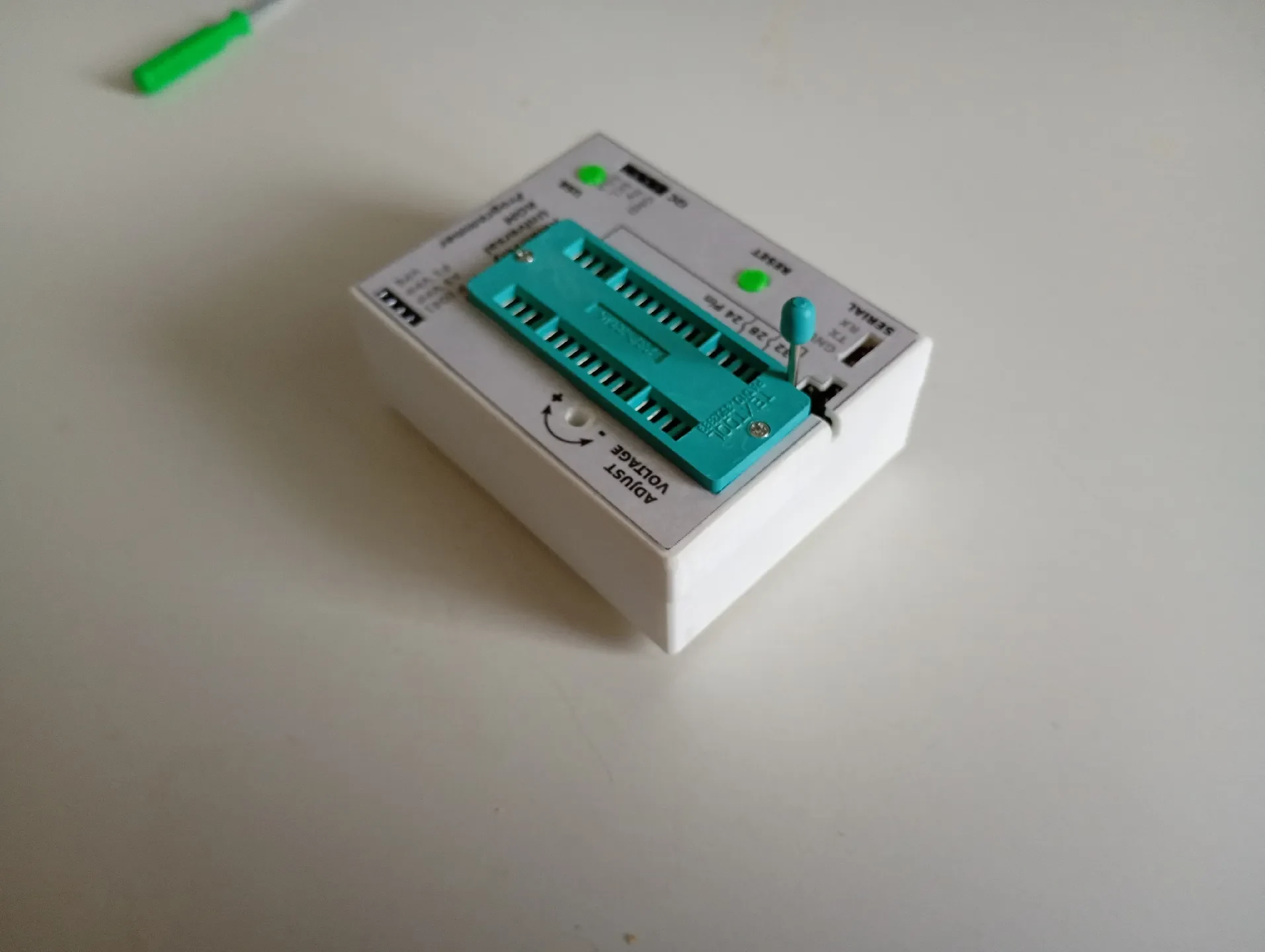

Относительно универсальный чехол для программатора ПЗУ......

Относительно универсальный программатор ПЗУ

— это плата Arduino Uno с открытым исходным кодом для программирования E/PROMS. Дополнительная информация об этом: https://github.com/AndersBNielsen/Relativity-Universal-ROM-Programmer.

Доски:

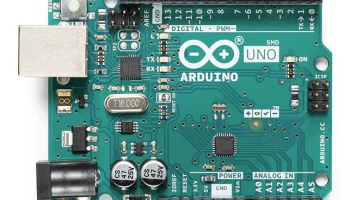

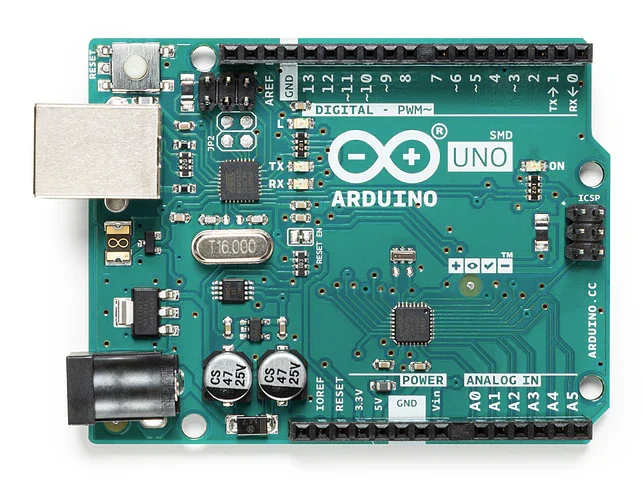

Этот чехол предназначен для Arduino UNO, а не для 65uino, с которым также совместим шилд.

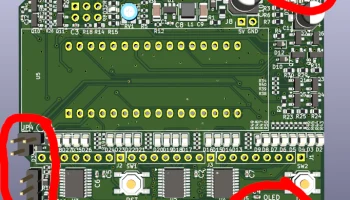

а для платы относительно универсального программатора ПЗУ версии 0; 1; 2,0; 2,1; 2,2; 2.3.

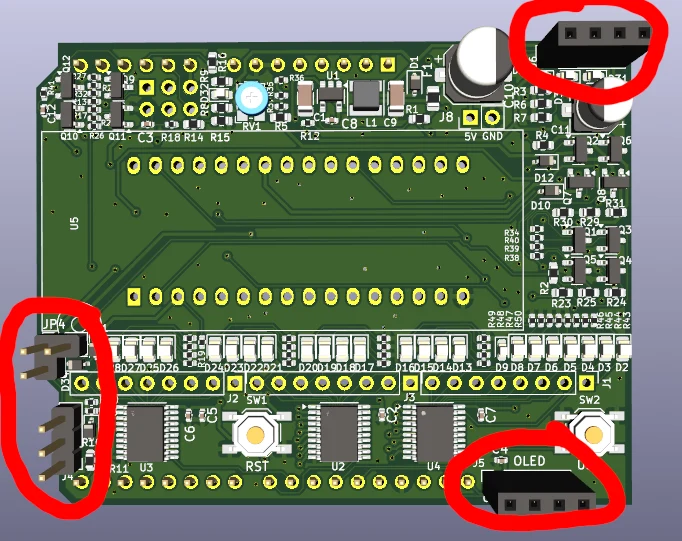

и он установил JP4, J4, J5, J6, как это указано в схеме по умолчанию.

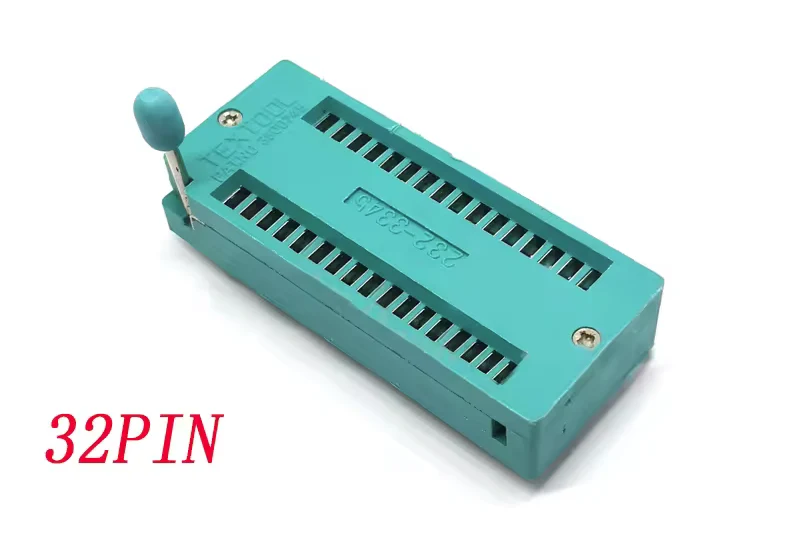

и у которого есть 32-контактный разъем ZIF (покупаю здесь https://www.aliexpress.com/item/1005006117085994.html). Если у вас на плате установлена ​​другая розетка, возможно, вам придется отрегулировать корпус.

3D печать:

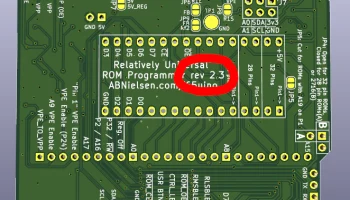

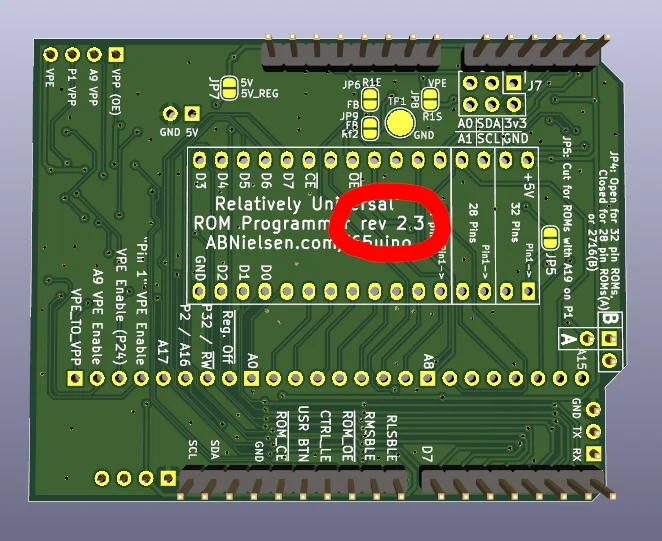

Выберите подходящие файлы в соответствии с ревизией вашей платы:

редакция 0, редакция 1:

Корпус RUROMP R0,R1 — Топ V1.stl

Корпус RUROMP — Низ V1.stl

Кнопка V1.stl

версия 2.0, версия 2.1:

Чехол RUROMP R20,R21 — Топ V1.stl

Корпус RUROMP — Низ V1.stl

Кнопка V1.stl

версия 2.2, версия 2.3:

Чехол RUROMP R22,R23 — Топ V1.stl

Корпус RUROMP — Низ V1.stl

Кнопка V1.stl

Протестировано на:

Материал PLA и PET-G

Сопло 0,4 мм

Высота слоя 0,15 мм

Под��ержка не требуется

Внимание: Корпус плотно прилегает к разъемам, и возможно, что модель придется немного модифицировать или просверлить отверстия, если компоненты не пройдут.

2D печать:

Выберите подходящий файл в соответствии с ревизией вашей платы:

редакция 0, редакция 1:

RUROMP R0,R1 Метка V1.svg

версия 2.0, версия 2.1:

RUROMP R20,R21 Этикетка V1.svg

версия 2.2, версия 2.3:

RUROMP R22, R23 Этикетка V1.svg

SVG-файл этикетки имеет правильный масштаб (73x55 мм), но каждый принтер печатает его в разном размере! Попробуйте распечатать несколько черновиков и проверьте, правильно ли они помещаются в футляр.

При желании, если у вас есть ламинатор, используйте его перед резкой, чтобы этикетки прослужили дольше.

Вырезаем отверстия для разъемов, розетки ЗИФ и кнопок. Если на вашей плате нет всех разъемов, не вырезайте все отверстия, бумага их закроет.

Другой материал:

4 болта M3x6 или короче (или винт аналогичного размера)

Электрическая изоляционная лента

Клей для бумаги или суперклей, если вы использовали ламинатор.

4 силиконовых защитных накладки для мебели (опционально). Максимальная ширина 8 мм… примерно так: https://www.aliexpress.com/item/1005005854472187.html

Сборка:

Наклейте этикетку на верхнюю часть корпуса и дайте ей полностью высохнуть.

Приклейте 4 защитные накладки к нижней части корпуса (по желанию).

Используйте изоляционную ленту на разъеме USB, чтобы предотврат��ть короткое замыкание на экранирующей плате.

Вставьте Arduino UNO в нижнюю часть корпуса и закрутите (один винт находится слишком близко к разъему, если он не подходит, оставьте его снаружи)

Вставьте относительно универсальный экран программатора ПЗУ.

Вставьте обе кнопки в верхнюю часть чехла.

Вставьте крышку в нижнюю часть. Держите нижнюю часть вверх дном, чтобы кнопки не выпали.
