Светящаяся чашка эхолота Humminbird Helix...

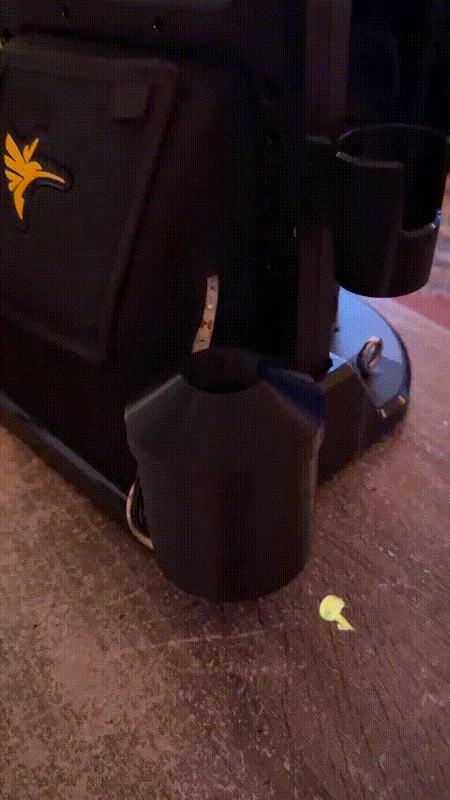

Это светящаяся чашка и крышка светящейся чашки, предназначенные для установки на шаттл Humminbird Helix для их эхолотов, таких как Helix 5 или Helix 7. Эта светящаяся чашка активируется движением и позволяет заряжать УФ-приманки или приманки, когда их опускают наверх. Крышка светящейся чашки легко прилегает к верху, довольно плотно, но ее также довольно легко снять. Он крепится к любой из точек крепления 1/4"-20 на основании шаттла. Я использовал ту, что сзади слева, так как именно туда легче всего подать питание от аксессуаров изнутри батарейного отсека. Эта конструкция довольно специфична для деталей, которые я использовал для ее создания, поэтому я приведу список деталей ниже. Большинство УФ-светодиодных лент питаются от постоянного тока, поэтому мне пришлось отрезать один из разъемов SAE, с которым поставляется шаттл, и подключить адаптер постоянного тока. Я использую понижающий преобразователь. на 12 В для питания моего искателя и этой светящейся чашки с батареями DeWalt на 20 В, и все в списке деталей ниже рассчитано на 12 В, поэтому ваш источник питания дол��ен быть таким же, если вы хотите использовать этот список.

Есть несколько изменений, которые я бы сделал, если бы мне пришлось распечатать его снова, в том числе сделал внешние стены немного толще, поскольку канал, который я вырезал во внутренней стене для светодиодной ленты, заходит слишком далеко в стену при ее размере, в результате на видео вы можете увидеть несколько крошечных дырок в стене. На производительность не влияет, но можно улучшить. Я бы также, вероятно, переместил отверстие, предназначенное для монтажного винта 1/4 дюйма-20, чтобы лучше выровнять отверстие в стене, из которого будет выходить кабель, ближе к тому месту, где он входит в батарейный отсек на шаттле, просто для более чистого внешнего вида. Я бы, вероятно, также лучше спроектировал вырез внизу, где находится датчик движения, чтобы он плотно прилегал к фрикциону. В нынешнем виде он просто лежит в этом месте и его следует удерживать с помощью двусторонней ленты или командных полосок.

Список запчастей:

DC 6V 12V-24V 5A PIR Датчик движения, активируемый датчиком движения, с кабелем постоянного тока для светодиодной ленты (прямоугольник (без датчика освещенности), черный)
https://a.co/d/058zF66z

2 штекера + 2 гнезда 12 В 2,1x5,5 мм разъем питания постоянного тока, адаптер, цилиндрический разъем для камеры видеонаблюдения, светодиодная лента
https://a.co/d/0dFujFYP

Комплект светодиодных УФ-лент с черным светом, ультрафиолетовая водонепроницаемость 16,4 фута/5 м, IP65 3528 300 светодиодов, черный свет 395-405 нм для DJ-бара, клуба, вечеринки, декорации, ночная рыбалка с источником питания 12 В
https://a.co/d/010qDYkI

Винт из нержавеющей стали 1/4 "-20 x 1

Это не деталь как таковая, а просто справка, чтобы вы зна��и, для какого шаттла она была разработана:
Комплект Humminbird ICE Helix 7 Chirp GPS G4 без аккумулятора Эхолот
https://www.scheels.com/p/08232406215
