Крепление эхолота Striker для поплавковой трубки Fish Cat...

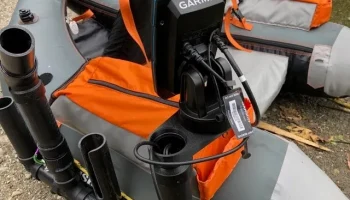

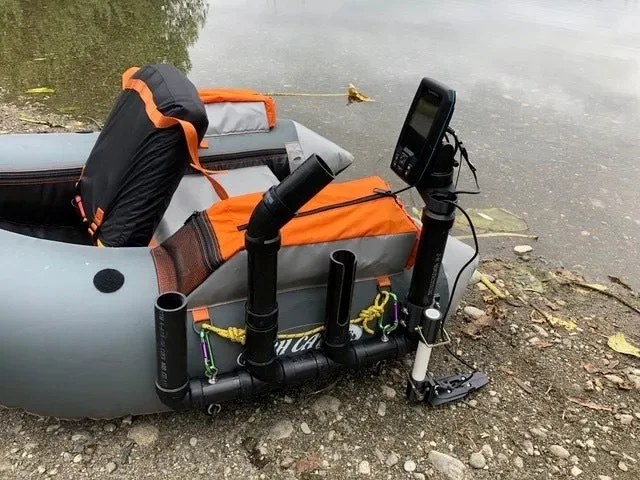

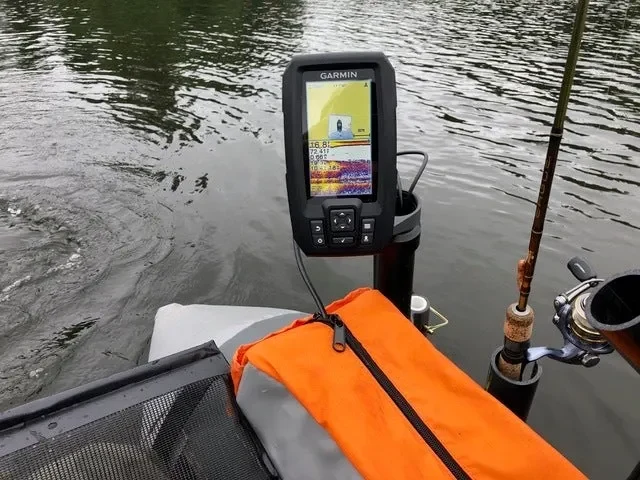

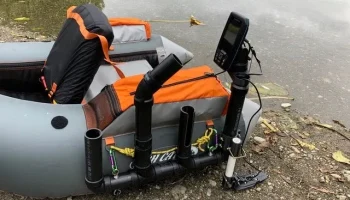

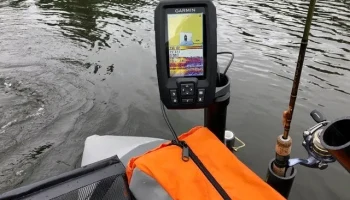

Это конструкция, которую я придумал для установки эхолота Strike на стойку из АБС-пластика или ПВХ, которую я сделал для поплавковой трубки.

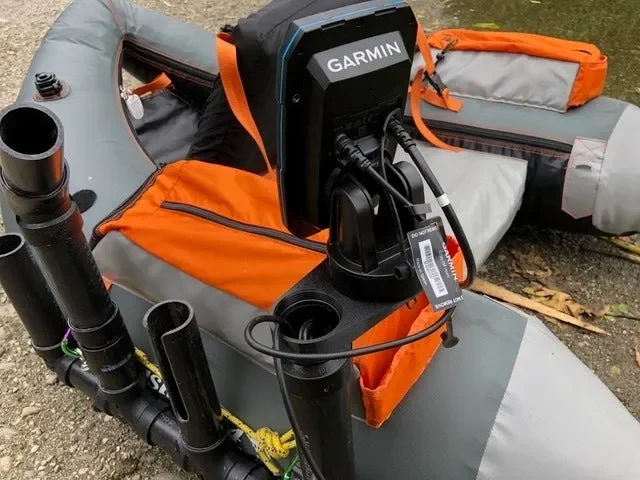

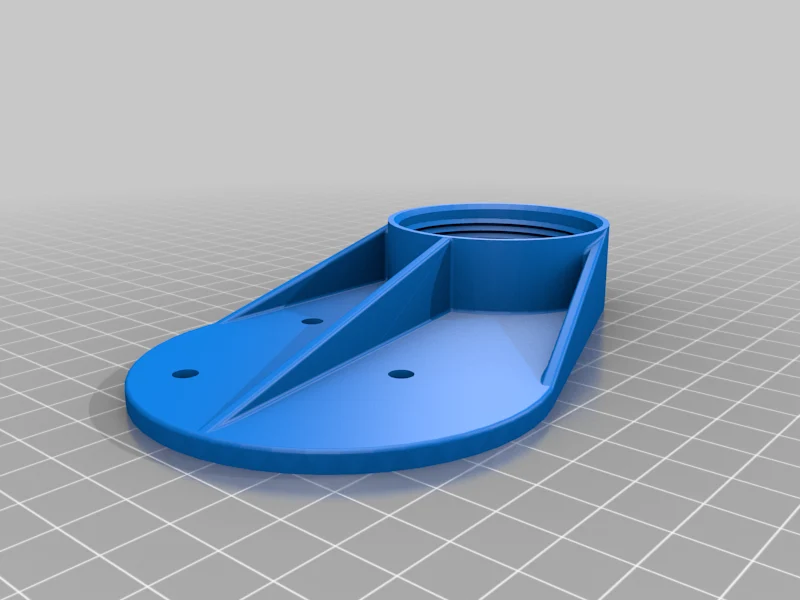

Крепление Striker имеет резьбу и прикручивается к сливному фитингу с резьбой ABS 1-1/2.

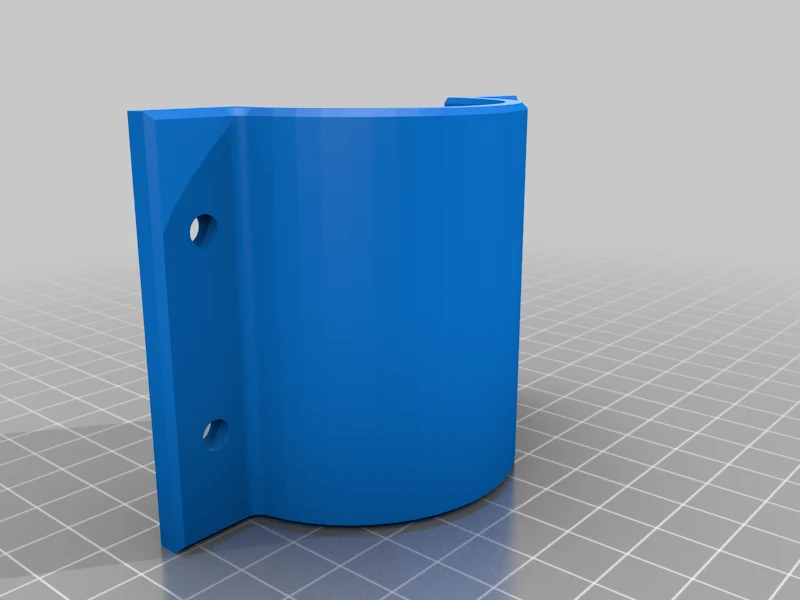

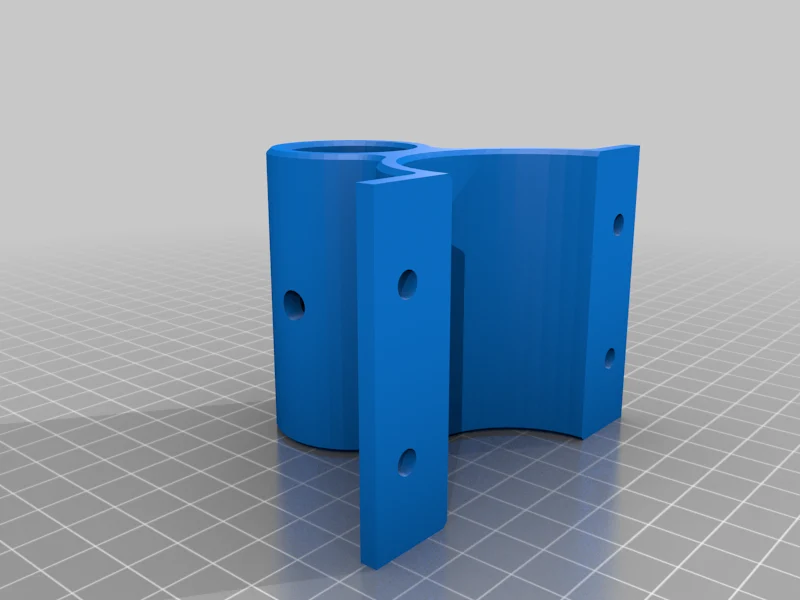

Крепления датчика предназначены для использования с трубой из ПВХ диаметром 3/4 дюйма, которая вставляется в пару верхних компонентов крепления датчика, напечатанных на 3D-принтере, которые крепятся к трубе из АБС-пластика диаметром 2 дюйма.

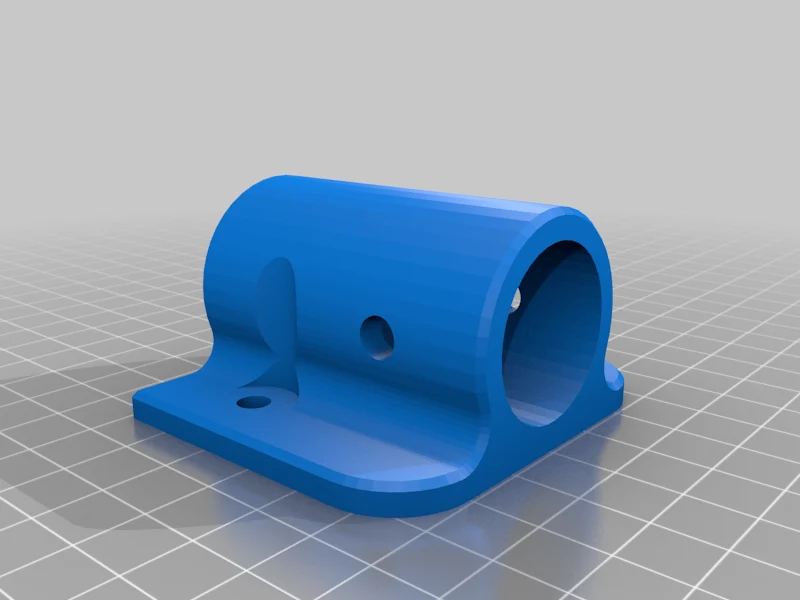

Самый нижний фитинг, напечатанный на 3D-принтере, предназначен для крепления к нему болтами датчика, а затем фитинг надевается на нижний конец трубы 3/4 дюйма сортамента 40.

Трубу из ПВХ калибра 40 диаметром 3/4 дюйма необходимо просверлить так, чтобы в ней было сквозное отверстие, совпадающее с верхним и нижним фитингами для крепления датчика, напечатанными на 3D-принтере, а затем закрепить любым выбранным крепежом.

Еще я сделал видео на YouTube, где более подробно показано крепление, вот ссылка:

Настройки печати

Бренд принтера:

Пруса

Принтер:

И3 МК3С

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,15 мм

Заполнение:

15%

Нить:

Прусамент PETG Черный
