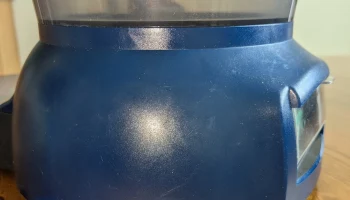

Я раздобыл автоподатчик Jebao WSQ-01 от Freegle, и мне удалось снова заставить его работать (заклинивший двигатель, разрушенная ржавчиной внешняя розетка, датчик механизма не выровнен).
Потом мне понадобились детали, которых не было в комплекте. Создано в F360, и теперь моя настройка завершена! Если вам нужны детали для себя, вот они: о)

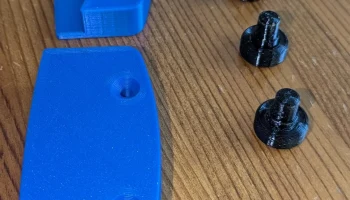

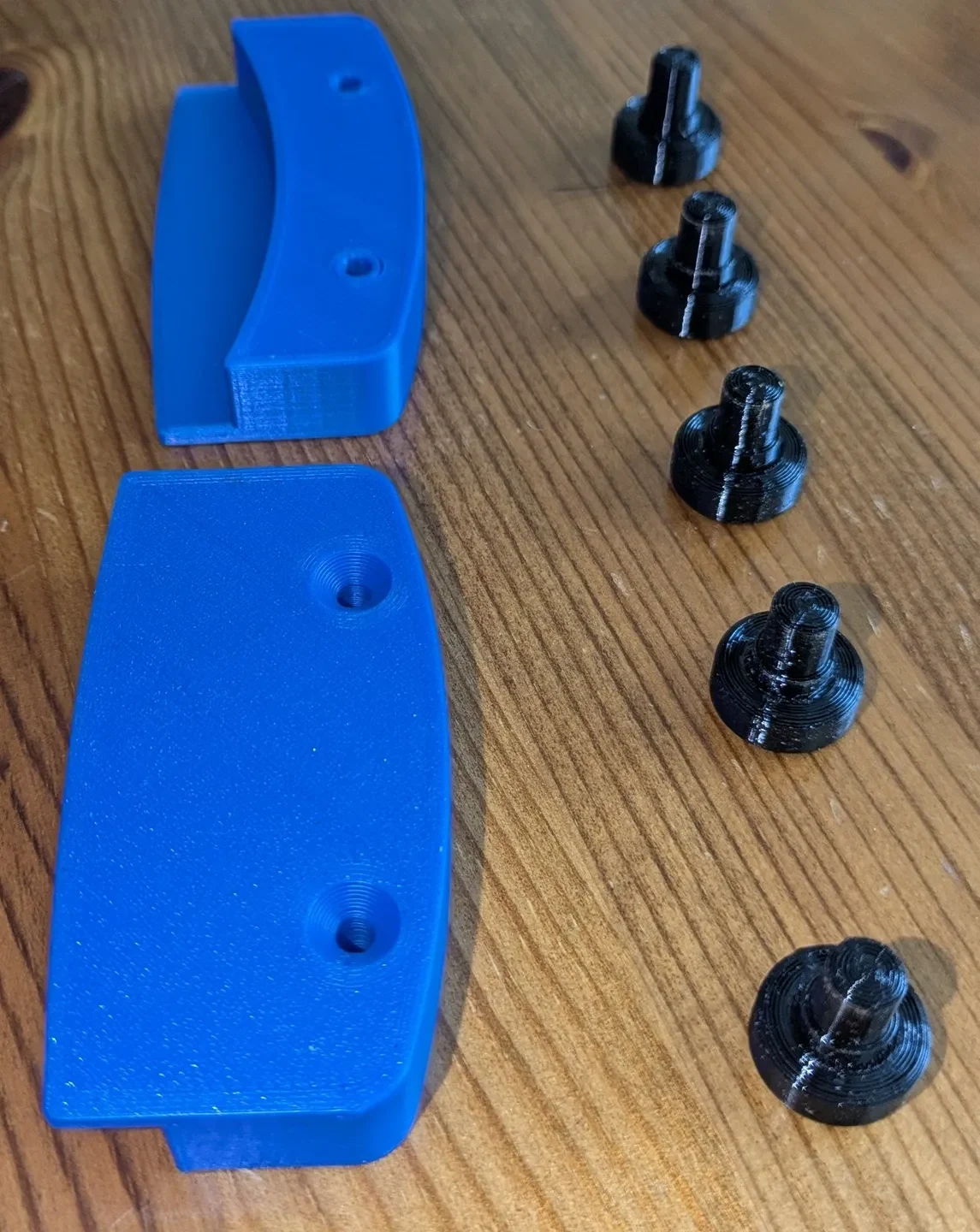

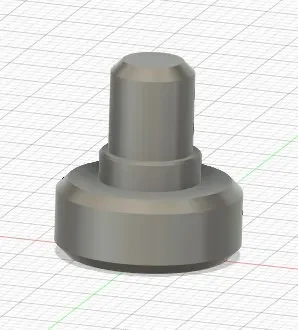

Резиновые ножки — предназначены для печати из ТПУ. Их размер идеально подходит для того, чтобы плотно вхо��ить в отверстия основания, в которых зарыт каждый из 5 винтов корпуса. Без них, если агрегат не установлен на выступе, желоб подачи еды немного опрокидывает весь агрегат назад. Я использую свою для кормления ежей, поэтому она нужна мне, чтобы выбрасывать корм на землю, а ножки нужны, чтобы выровнять машину. Вы можете напечатать их из жесткого материала, такого как PLA, но, возможно, придется их немного отшлифовать, чтобы они поместились в отверстия, или настроить параметры в F3D, который для этой детали является полностью параметрическим. Разработаны с выступом, поэтому их можно легко снять при необходимости получить доступ к винтам корпуса.

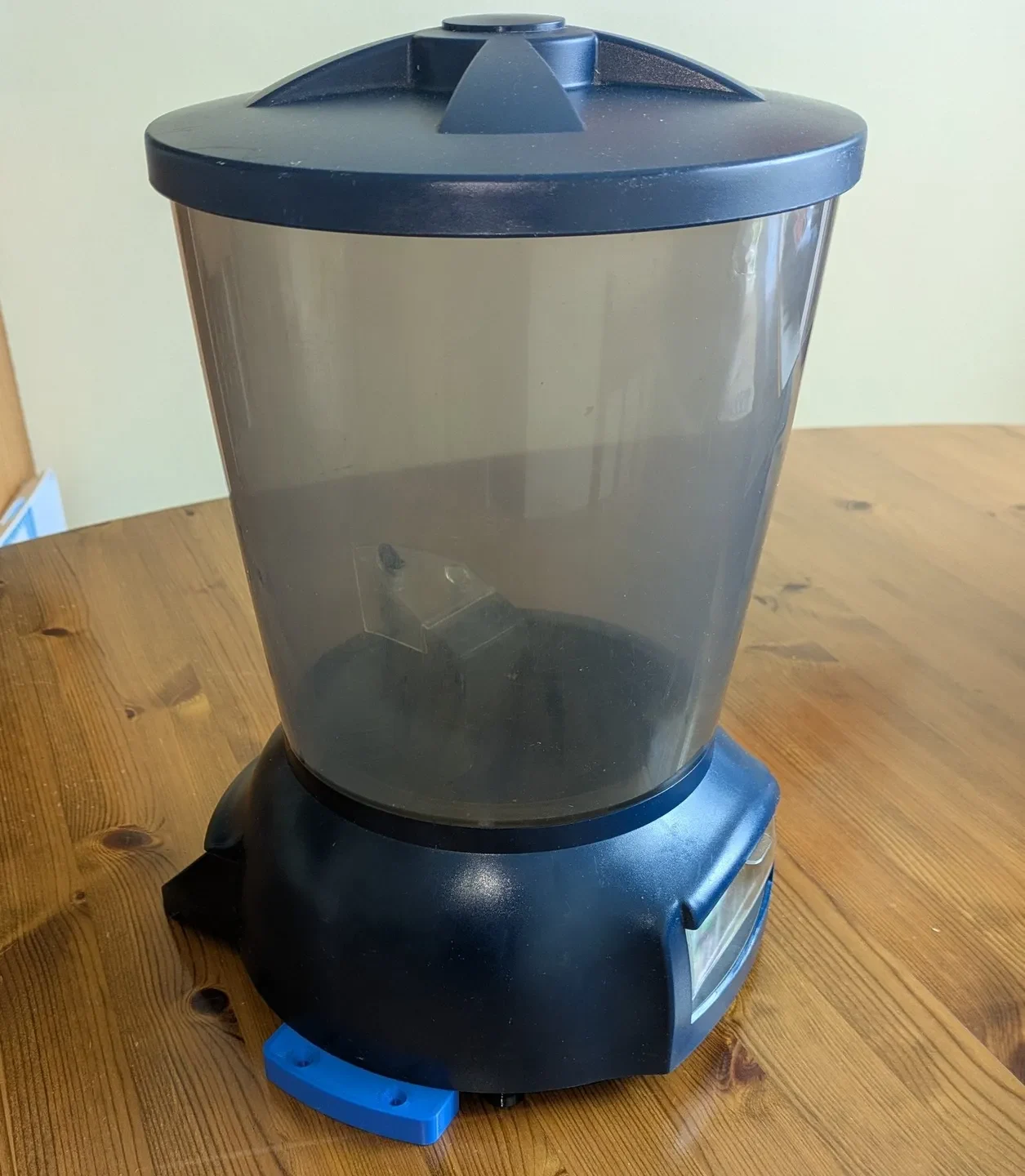

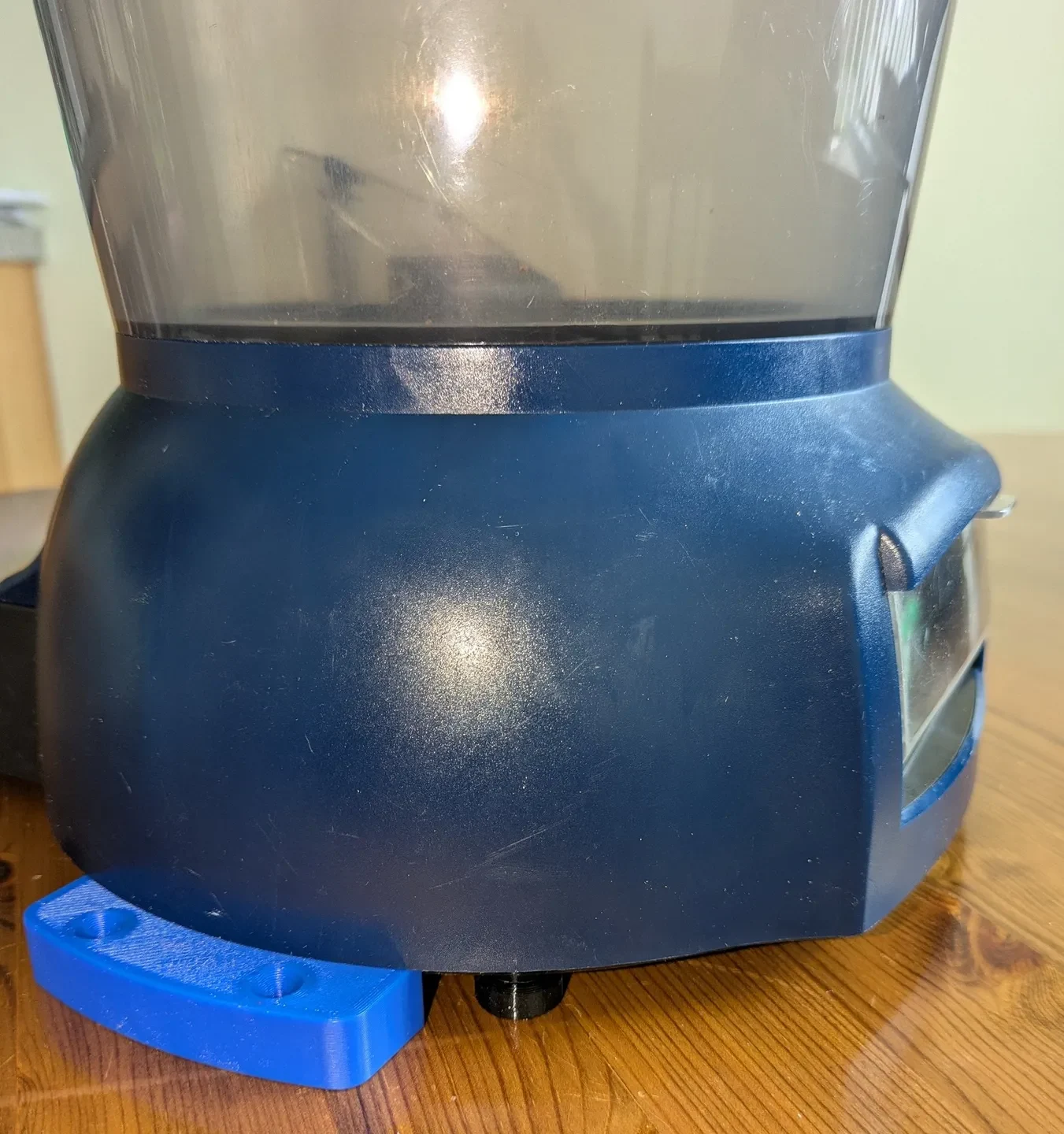

Монтажные выступы — я хотел прикрутить устройство к доске, чтобы его не опрокинули голодные ежи, лисы, барсуки и т. д., хахаха. В основании есть два слота, предназначенные для этих креплений, но в моем комплекте их не было, поэтому я измерил и сделал несколько. Опять же, F3D можно настроить, если вы хотите использовать разные винты, для этой части он полностью параметрический. STL предполагает, что вы используете STL с резиновыми ножками, поскольку высота монтажной лапки соответствует им.
В F3D также есть небольшой клин, который вам вряд ли понадобится, поэтому я не опубликовал STL. Его нужно было приклеить внутри устройства, чтобы исправить проблему с углом сенсорной вкладки, которая определяет, когда система доставки совершила один полный оборот.
Также есть «ключ» для маленьких прямоугольных прорезей в основании, на случай, если он когда-нибудь пригодится! Его можно использовать в качестве альтернативного метода крепления, поскольку имеется 3 замочных отверстия. Я спроектировал ключ таким образом, чтобы он плотно прилегал к внешнему корпусу и внутренним защелкам, поэтому все, что нужно, — это добавить длину всего, что выступает за корпус (��ыпуклости винтовых отверстий, наличие ножек И толщину панели, на которую вы его устанавливаете) к параметру «CaseThick», и конструкция будет настроена для создания ключа правильной длины. Возможно, потребуется некоторое тестирование! STL для этого не включен, поскольку его необходимо настроить в соответствии с требованиями.
