Модульные ящики-органайзеры (большие размеры)
Ящики Андре Кампоса — лучшее, что я смог найти для своих нужд. Я пробовал несколько моделей и всегда разочаровывался с точки зрения пространства и устойчивости, но его дизайн намного лучше.

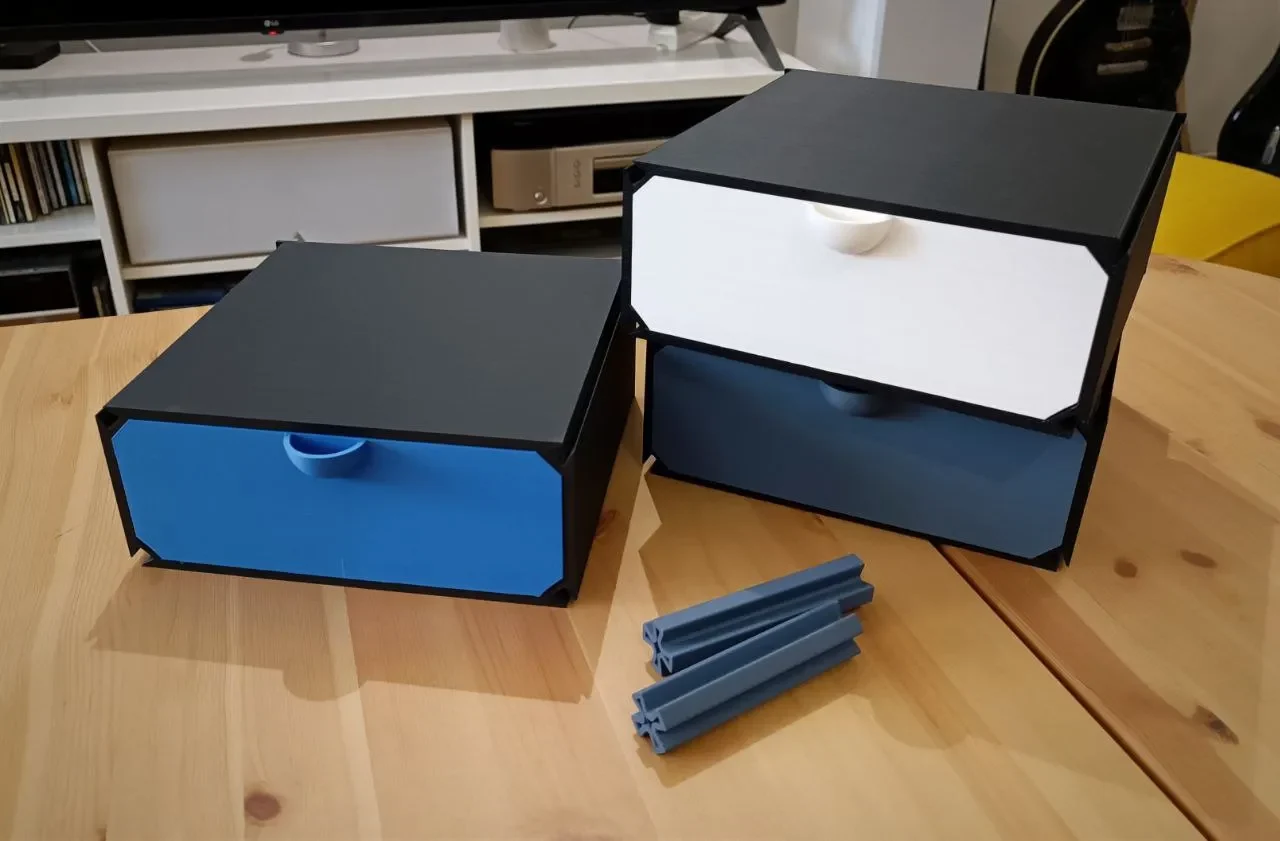

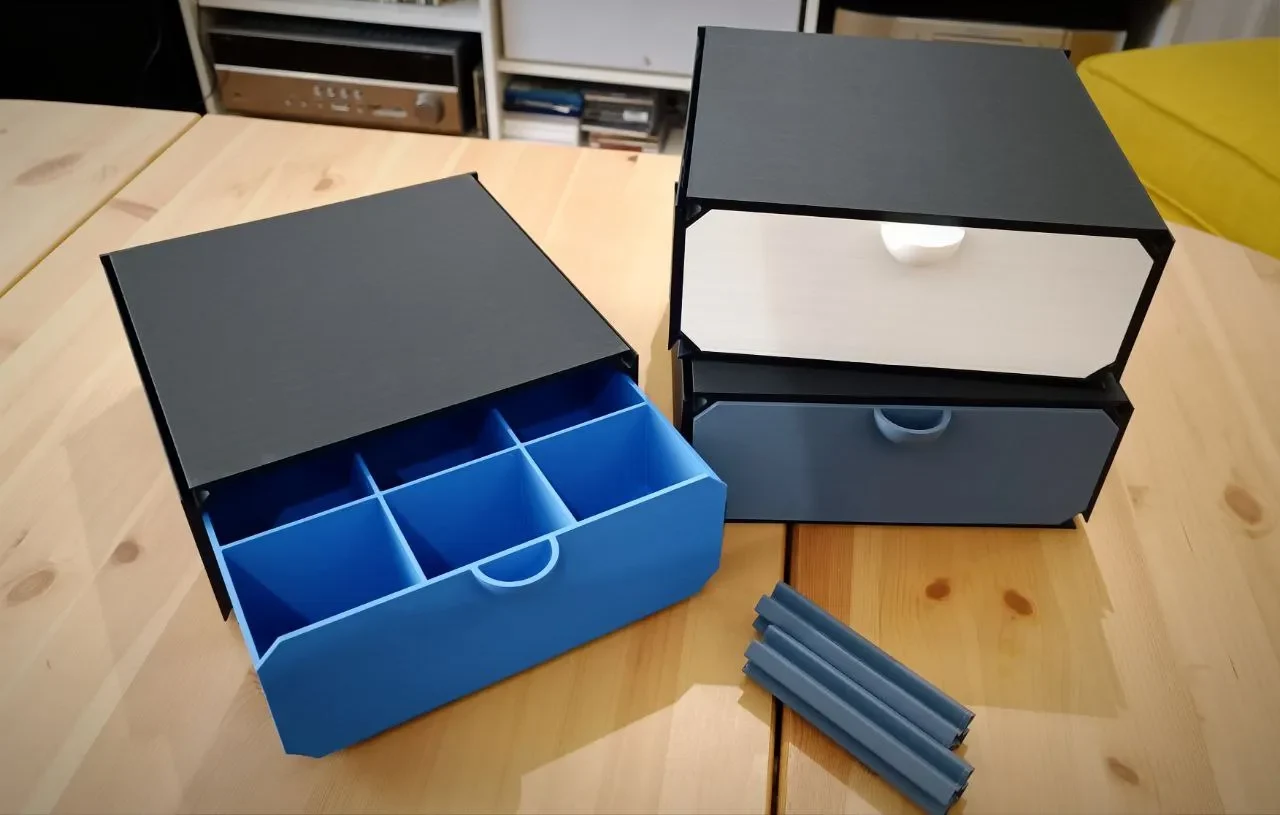

Простое масштабирование за пределы определенного процента приводит к проблемам из-за масштабированных допусков выдвижных ящиков и разъемов. Чтобы соответствовать моим требованиям к размеру, я увеличил ящики на 4 см в ширину и глубину и на 2 см в высоту. Эта увеличенная версия, конечно, также подходит для дальнейшего увеличения в слайсере и может использоваться для ящиков 20 см (125%, см. фотографии) и даже значительно больше. Устойчивость оригинальной модели абсолютно подходит для таких размеров.

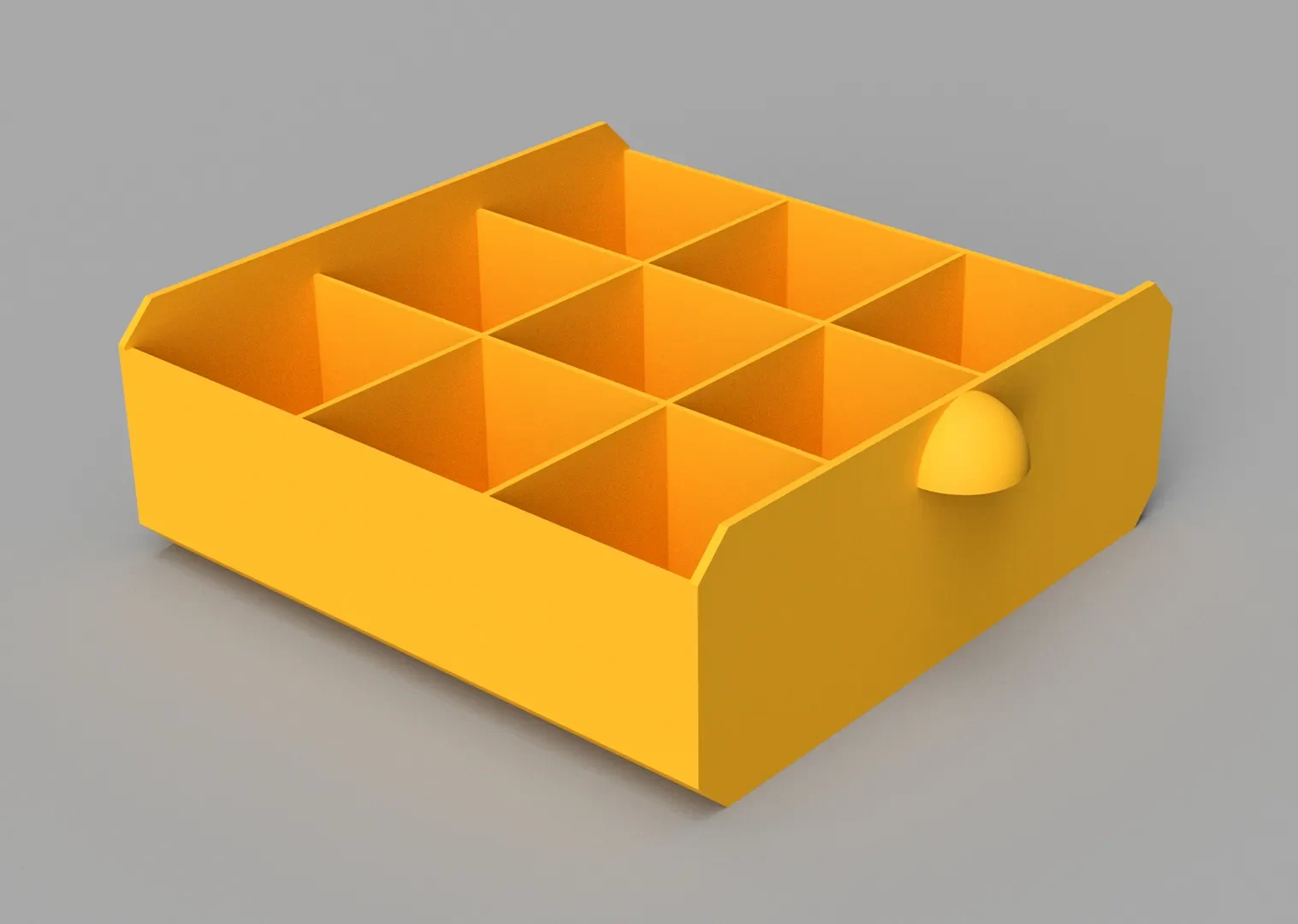

Я оптимизировал геометрию некоторых моделей и добавил новые ящики (1х2, 2х3, 3х2 и 4х4) и варианты с перевернутой ручкой (для пыльных помещений).
Размеры:
100% 125% 150%
внутренняя ширина и глубина (ящик) 156 мм 195 мм 234 мм
внутренняя высота (ящик, боковины) 48 мм 60 мм 72 мм
внутренняя высота (макс. ящика) 58 мм 72 мм 87 мм
внешняя глубина (корпус) 162 мм 202 мм 243 мм
внешняя ширина (оболочка) 168 мм 210 мм 252 мм
внешняя высота (оболочка) 68 мм 85 мм 102 мм
Распечатайте ящики так, чтобы их дно лежало на кровати. Я всегда печатаю под ручкой крошечную подставку для дерева. 2-, 3- и 4-контактные разъемы следует распечатывать вертикально, стоя на столе. Убедитесь, что они стоят на плоском конце, и используйте небольшие поля. Угловые детали можно распечатать на кровати.
Я рекомендую сопло 0,4 мм и высоту сло�� 0,2 мм (возможно, 0,3 мм с соплом 0,6 мм тоже подойдет для вашего принтера). Я распечатал свои ящики в размере 125%. Я использовал 2 периметра и 5% заполнения. В результате получаются прочные ящики и корпус — для больших ящиков или более тяжелых грузов я рекомендую использовать больше заполнения, а если вы хотите использовать > 140%, еще больше заполнения и 3+ периметра.
Для каждого соединения края требуется 2 разъема.
Ящики в папках «Ручка 1» и «Ручка 2» отличаются — ручкой ;)
Вы можете контролировать прочность дна ящиков по количеству нижних и верхних слоев. Я распечатал ящики большего размера с тремя нижними слоями и — по оптическим причинам, чтобы как можно лучше закрыть заполнение — с четырьмя верхними слоями. Если качество верхнего слоя дна ящика для вас не является важным критерием, вы, конечно, можете распечатать только 3 в��рхних слоя. Опять же, для больших ящиков или более тяжелых грузов вы можете добавить периметр/слой.
