Удочка

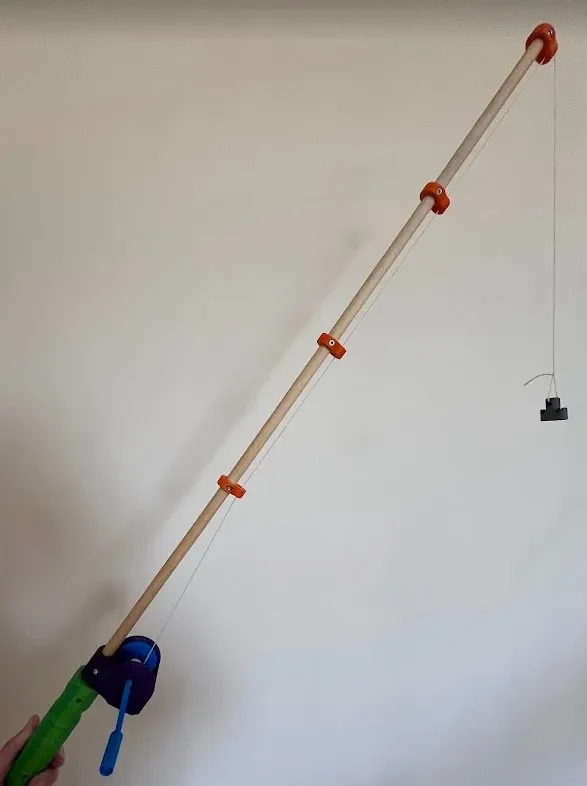

Эту игрушечную удочку я сделала для своего сына, который любит рыбалку. В качестве основы использовался деревянный дюбель размером ½ x 48 дюймов, а детали собирались с помощью гаек и болтов M3. Следующие детали можно/нужно печатать из PLA:

Корпус катушки x1

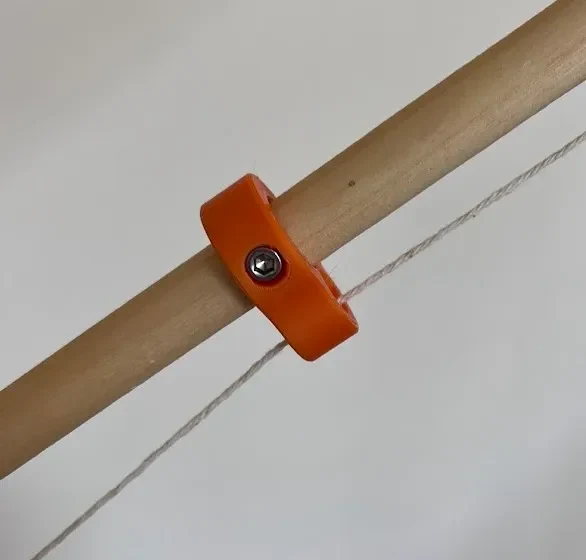

Линейная направляющая x4

Ручка_V2 x1

Магнит_Крюк x1

Следующие детали могут/должны быть напечатаны чем-то более прочным, например PETG:

Катушка_Арм x1

Катушка_Звездочка x1

Reel_Handle x1

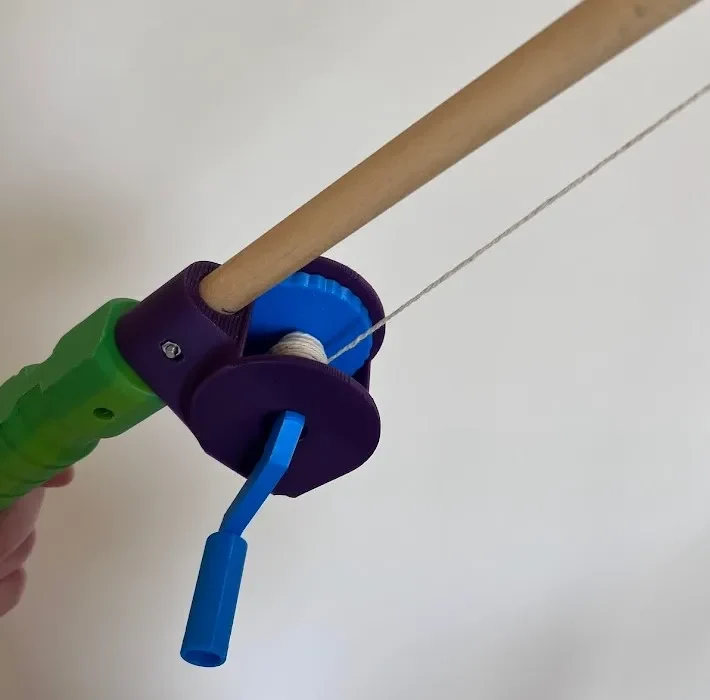

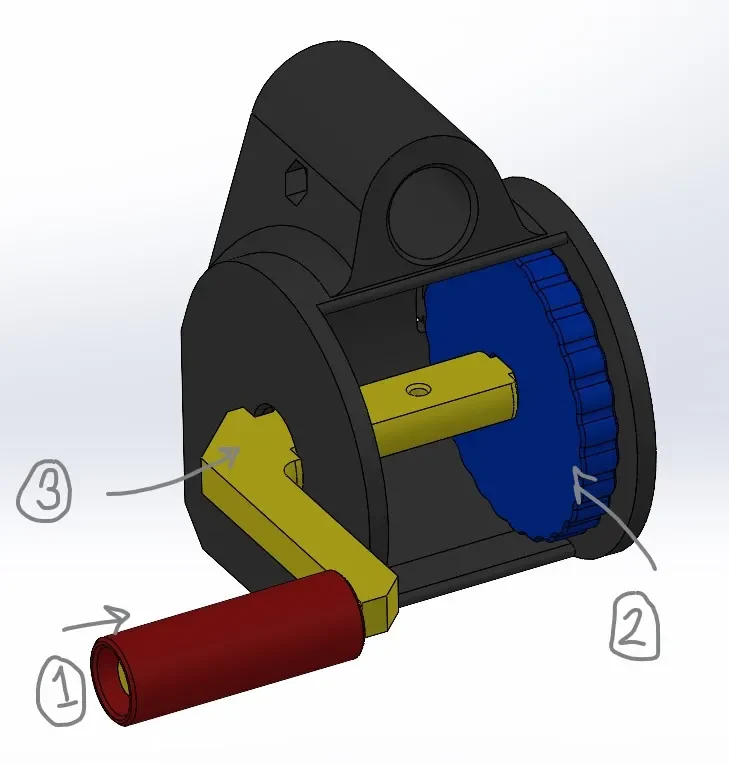

Прилагаю фото, показывающее, как соединяется катушка в сборе.

Магнитный крючок рассчитан на 3 цилиндрических магнита размером 5 х 5 мм. Они должны плотно прилегать, но я добавил немного клея, чтобы убедиться, что они не выпадут.

Самой сложной частью для меня было точное просверливание отверстий диаметром 1/8 дюйма в деревянном дюбеле. Оглядываясь назад, можно сказать, что конструкция, не требующая сверления каких-либо отверстий, была бы лучше, возможно, версия 2 подойдет по этому пути.

После сборки я добавил несколько футов мясной веревки (честно говоря, подойдет любая веревка) и привязал магнит к концу. Следующий шаг — найти рыбу! (которые, конечно, магнитные).
