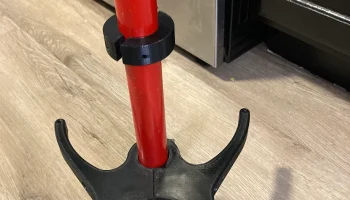

Крепление Garmin Panoptix/Livescope Ice

Крепление для эхолота Гармин Паноптикс

Спецификация

СТЕНД

(2) ¼-20 SHCS 3 дюйма с частичной резьбой

(1) ¼-20 SHCS 1" с частичной резьбой

(4) 10-32 плоские головки 3/4 дюйма (заточены до упора — опционально)

Ошейник

(2) 6-32 SHCS ¾ дюйма, с полной резьбой

СТРОИТЬ

СТОЙКА — Установите один SHCS ¼-20 3 дюйма и затяните, пока обе части не сойдутся заподлицо, установите еще один SHCS 3 дюйма, а затем SHCS 1 дюйм.

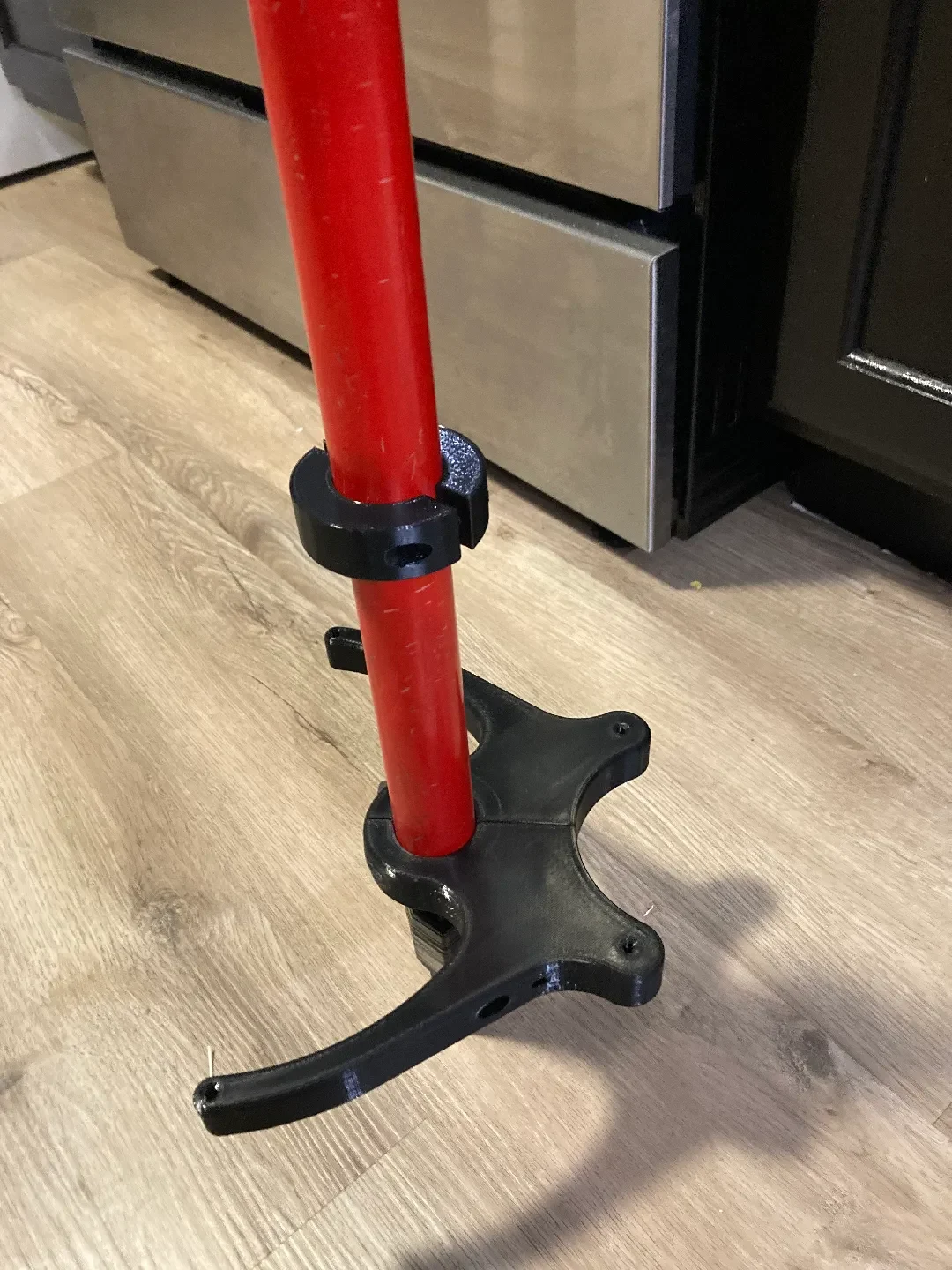

ОШИБКА — Установите ошейник на опору с помощью 6-32 SCHS. Муфта должна быть установлена выше толщины льда закругленной кромкой вниз.

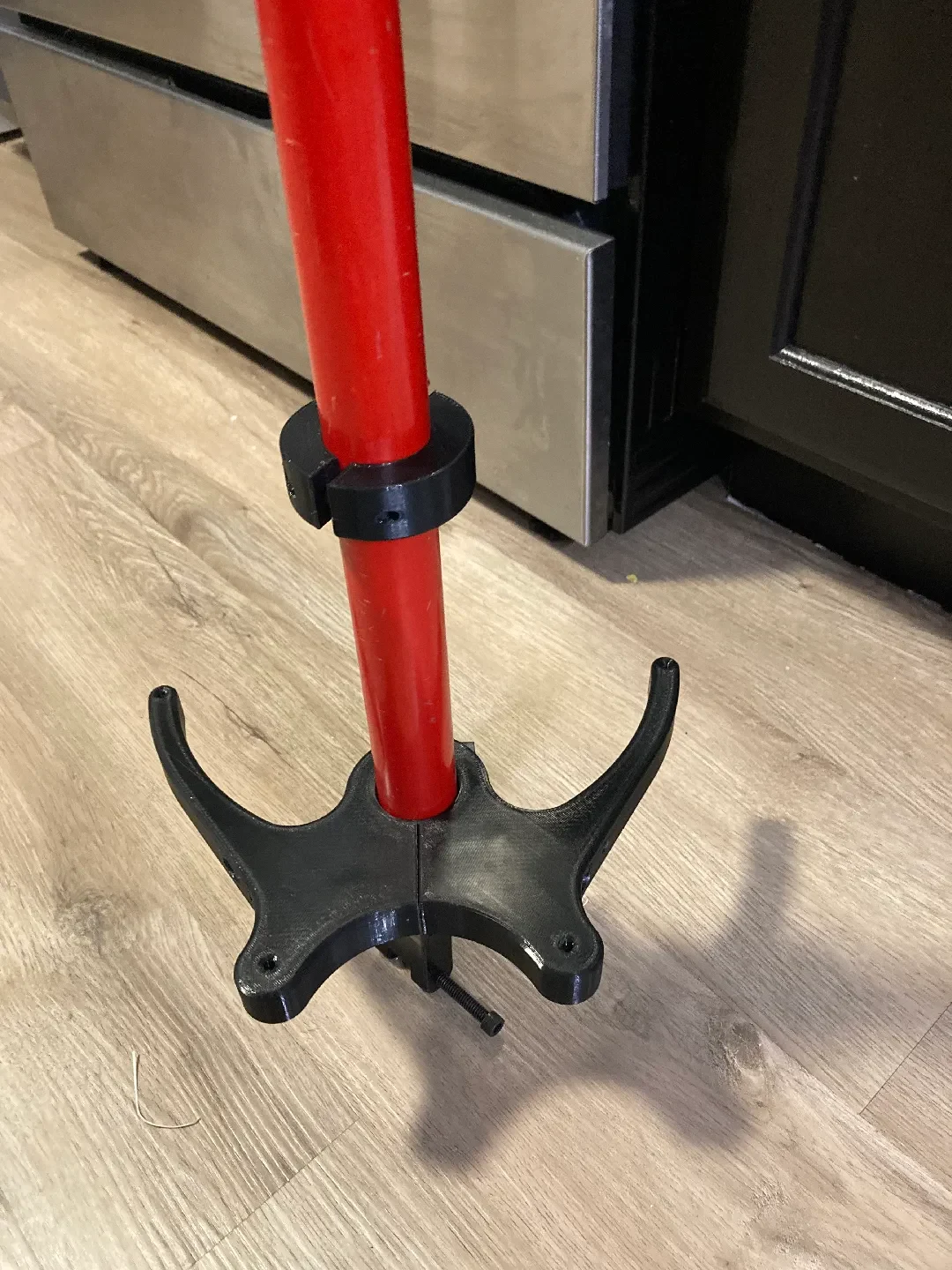

Подставка будет плавать (в осевом направлении) на опоре и обеспечивать вращение на 360 градусов, удерживаясь за воротник.

Заточенные винты 10-32 используются для предотвращения примерзания стойки к льду. Я ими не пользовался, но это вариант.

ПРИМЕЧАНИЯ

Он предназначен для отверстия диаметром 6 дюймов, подойдет и для отверстия диаметром 8 дюймов.

В качестве шеста я использовал ручку из стекловолокна от сломанной лопаты. Не используйте древесину, поскольку она имеет больше шансов всплывать, впитывать и расширяться вместе с водой из-за изменения температуры.

Диаметр полюса 1,26 дюйма.

Идентификатор ошейника: 1,26 дюйма с прорезями, разделенными 0,15 дюйма.

Идентификатор стенда: 1,28 дюйма

Это было напечатано пополам из-за размера Prusa Mini.
