Аквариумная лампа и коробка для печатной платы
Он предназначен для крепления к пластиковому краю бака Aqueon емкостью 2,5 галлона. Я включил файлы .STEP и .SLDPRT для опорных рычагов, чтобы вы могли изменить их в соответствии с вашим аквариумом.
Для получения дополнительной информации об электронике я написал инструкцию: https://www.instructables.com/LED-Light-Fixture-on-a-Timer-for-Planted-Tanks-and/
За исключением диффузора, все детали были напечатаны черным PLA Overture на моем Prusa Mk3 с высотой слоя 0,20. Я создал только опорную конструкцию для опорного рычага аквариума.
Для сборки светильника понадобятся два болта М3 и гайки (длиной 8-10 мм). В корпусе печатной платы имеются отверстия для болтов М2, позволяющие привинчивать плату на место и удерживать крышку закрытой. Опционально можно использовать куполообразные круглые резиновые клейкие бамперы размером 6 x 2 мм, чтобы предотвратить раскачивание рычагов.

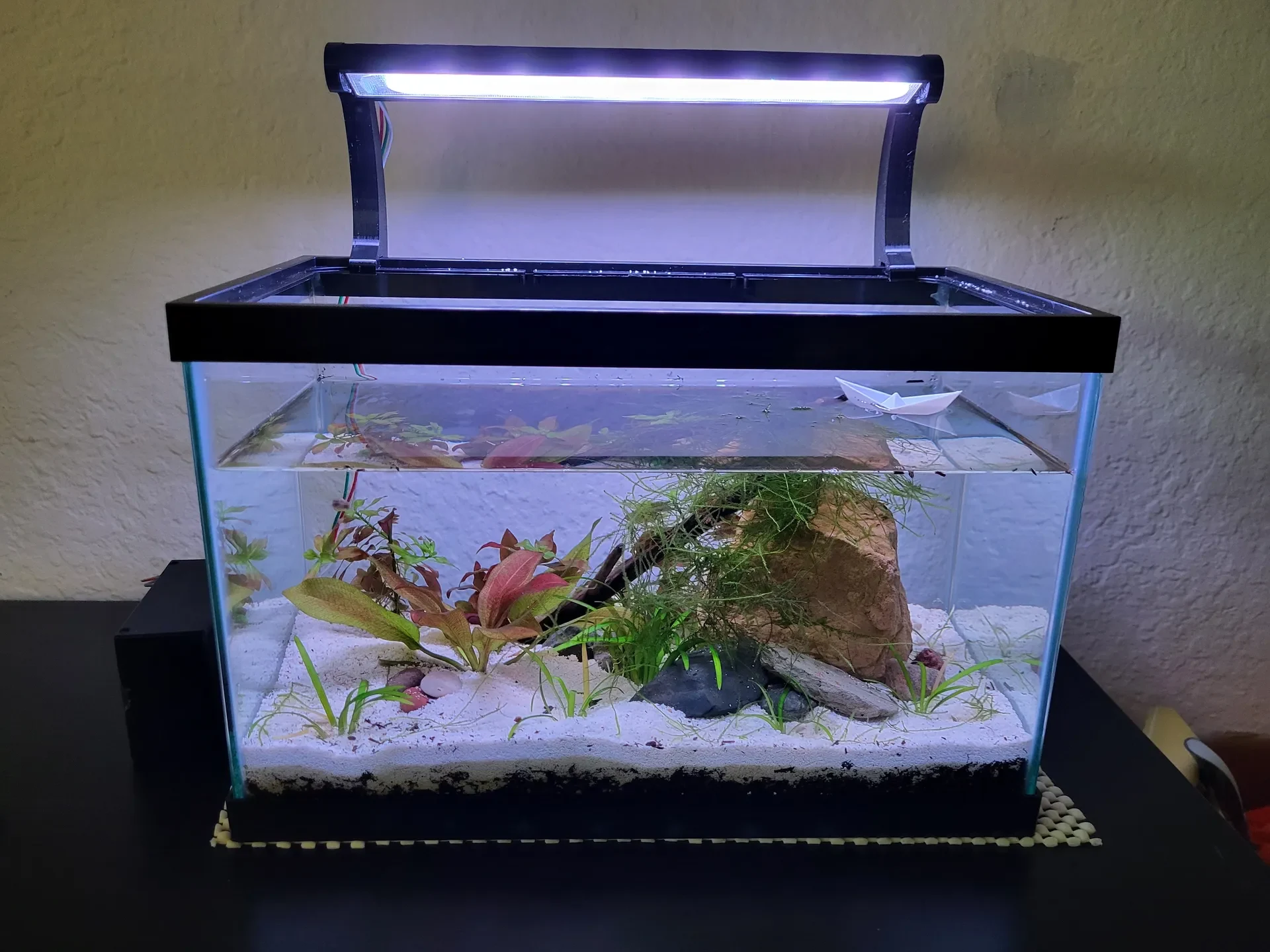

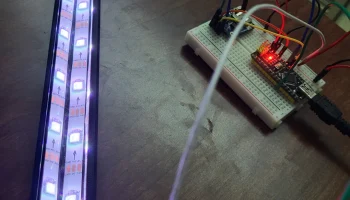

При этом используется светодиодная лента WS2812B длиной 1 метр с индивидуально адресуемыми светодиодами. Если вы не хотите программировать контроллер для светодиодов, вы можете использовать контроллер, который идет в комплекте со светодиодами, и подключить два провода на конце непосредственно к источнику питания 5 В.

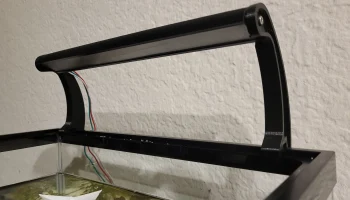

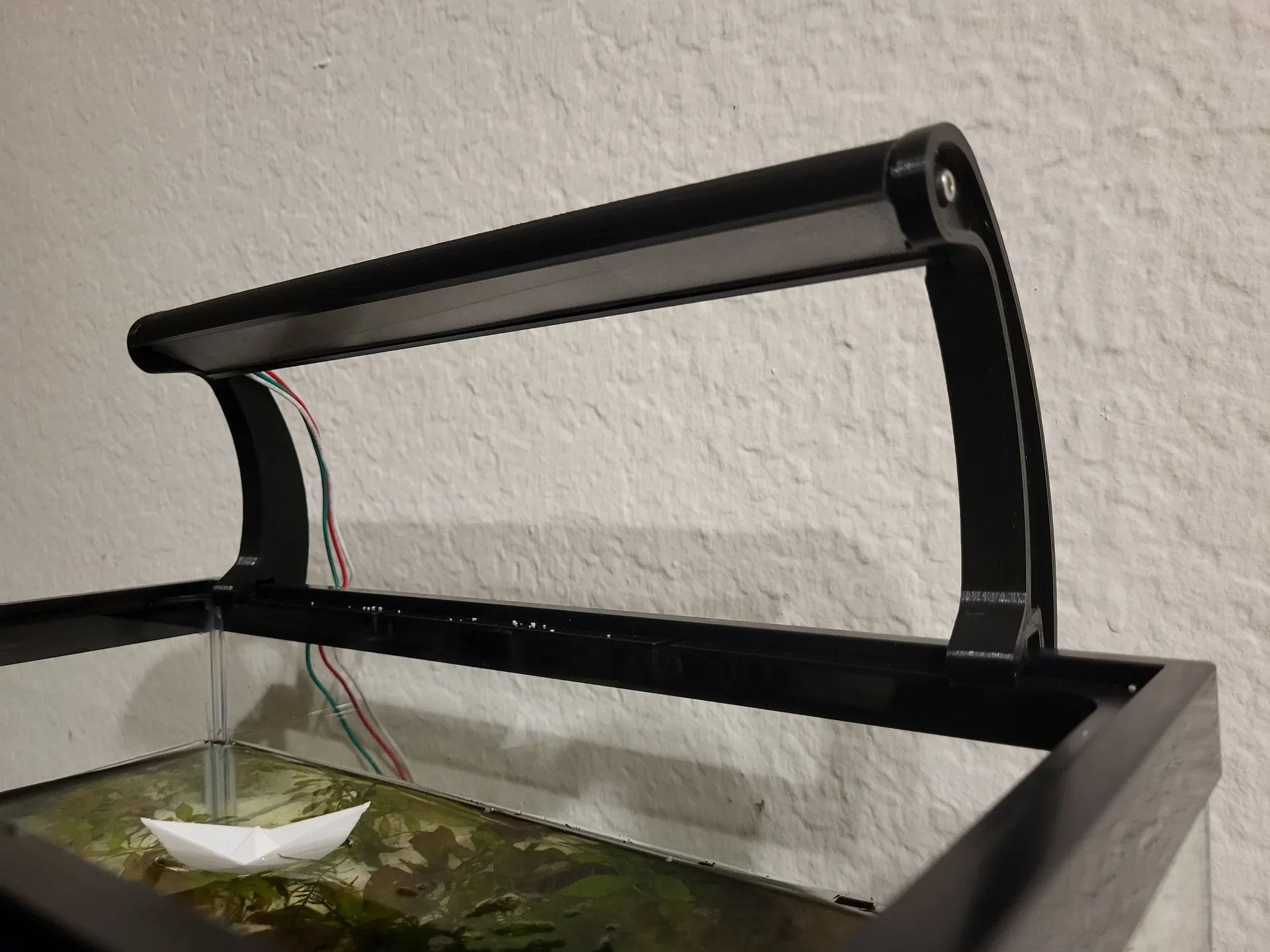

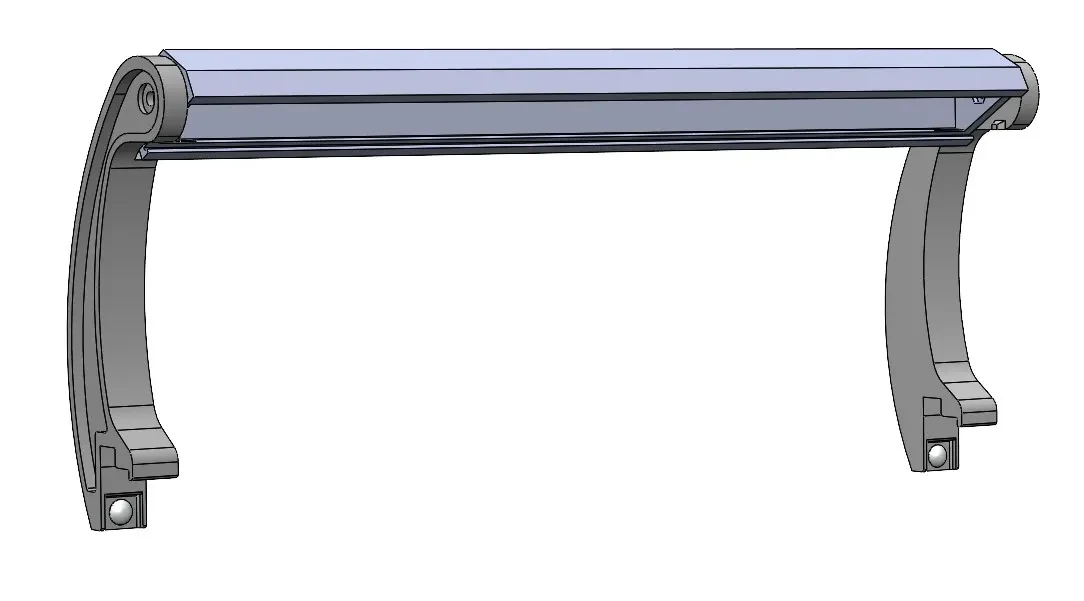

Опорный рычаг: он был напечатан на боковой стороне, поэтому гнездо для лампы имело опорную конструкцию. Имеется отверсти�� для болта М3 (длиной 8 мм) для крепления абажура. В основании также имеется небольшая прорезь для резинового бампера толщиной 2 мм. Это удерживает деталь от скольжения по резервуару, но прилегание было достаточно плотным, и в этом нет необходимости.
Обязательно отразите деталь в слайсере, прежде чем печатать вторую руку.

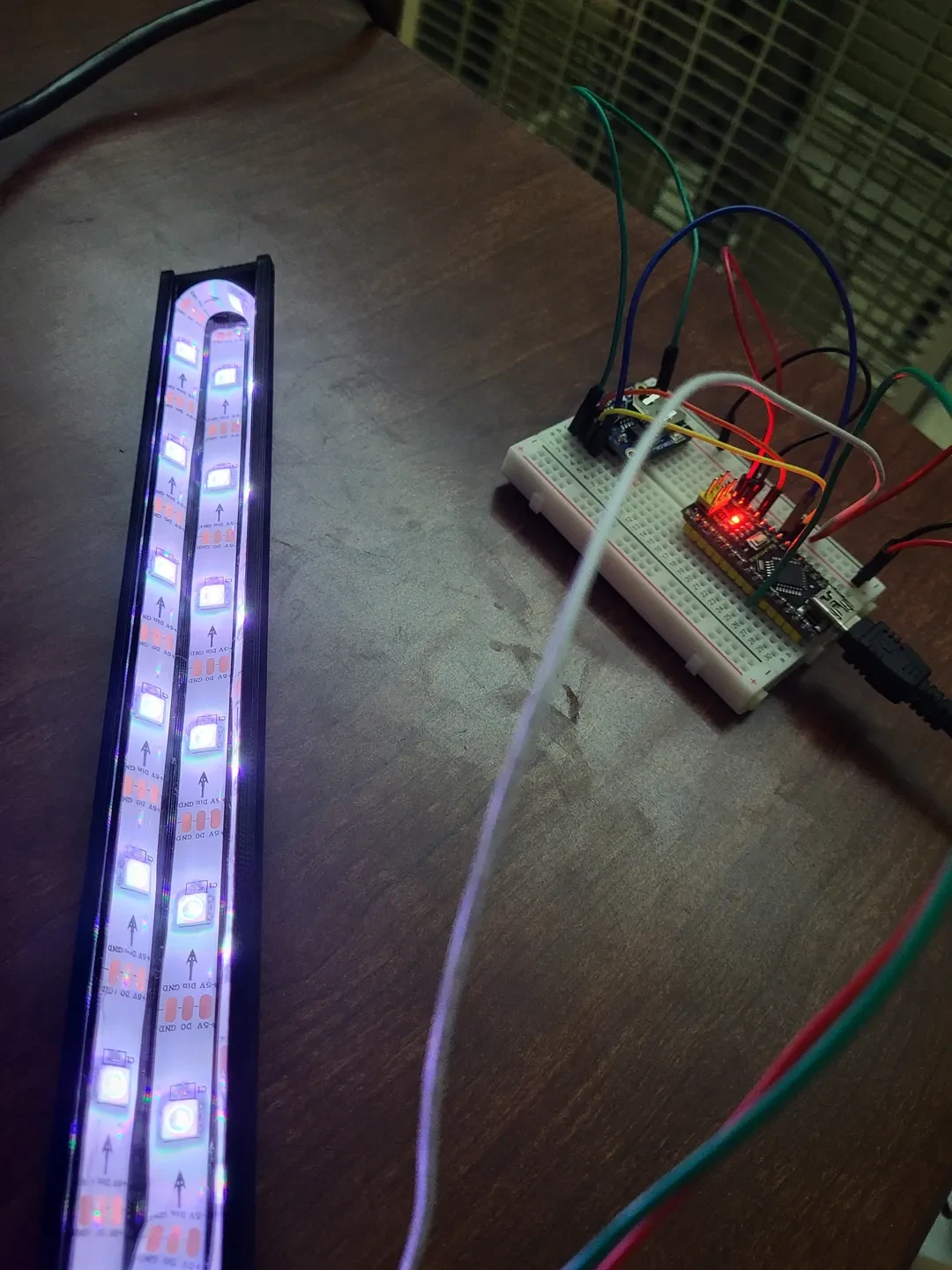

Абажур: В абажуре есть каналы для установки светодиодной ленты WS2812B. Полоса IP65 имеет силиконовый слой, который плотно прилегает, но не водонепроницаемая светодиодная лента с клейкой обратной стороной тоже подойдет. В одном углу есть отверстие для проводов и светодиодной ленты. Также имеется вырез для гайки M3, который можно установить с обеих сторон для фиксации опорных рычагов.
При печати абажура используйте большие поля, более низкое охлаждение вентилятором, немного более низкую температуру и держите нагревательный стол в тепле. Поскольку он такой длинный, у меня возникли проблемы с его деформацией с одной стороны, когда печать была завершена.

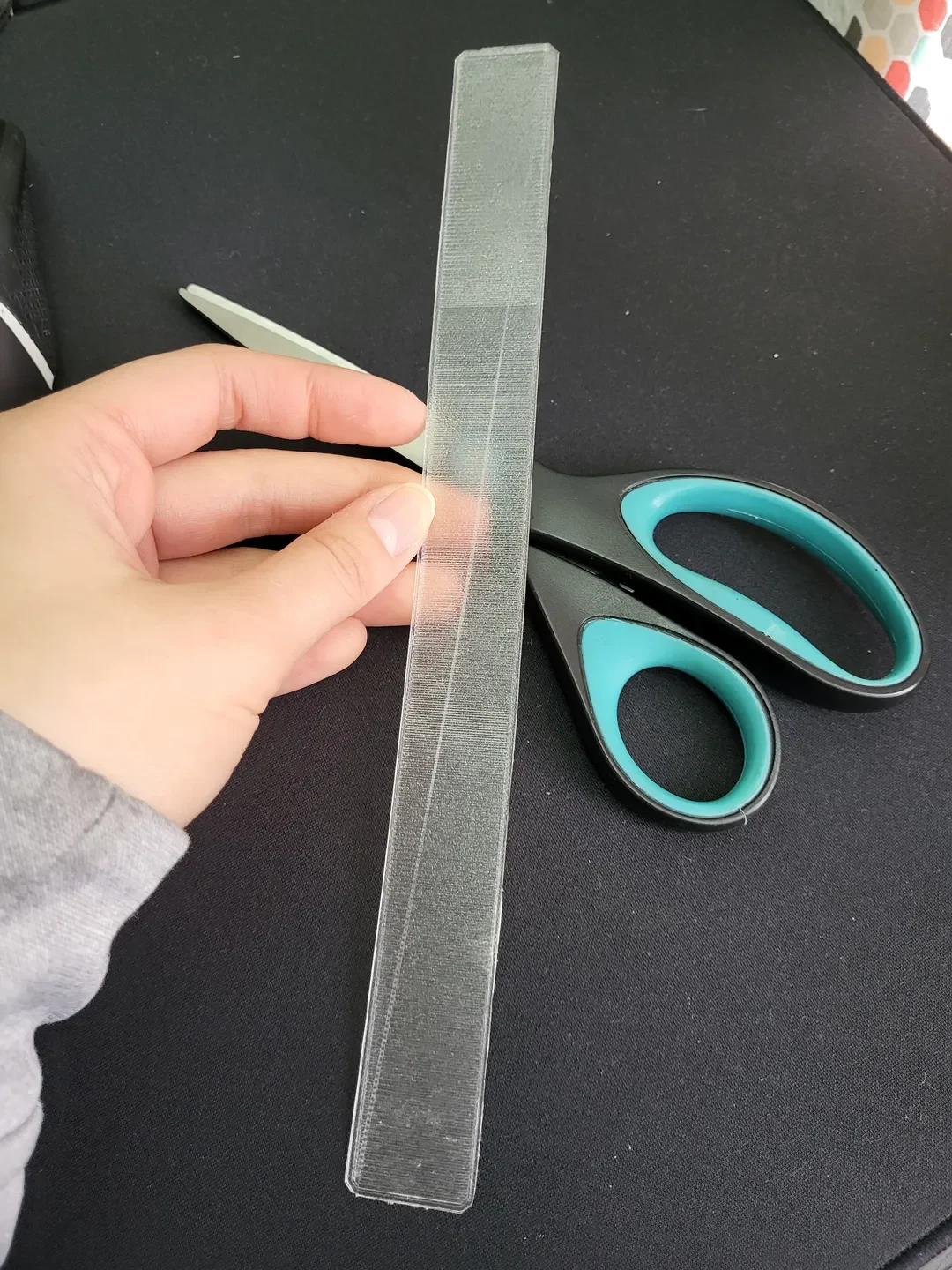

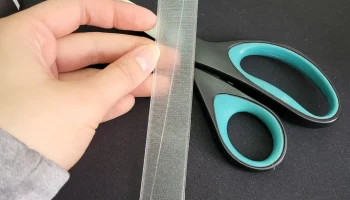

Диффузор: я расположил его под углом 30 градусов на рабочей пластине и установил заполнение так, чтобы оно проходило по короткой ширине. Если у вас нет прозрачной нити накаливания, вы можете использовать лист бумаги, чтобы рассеять свет. Следуйте этому руководству по печати прозрачно�� нити: https://www.printables.com/model/15310-how-to-print-glass.

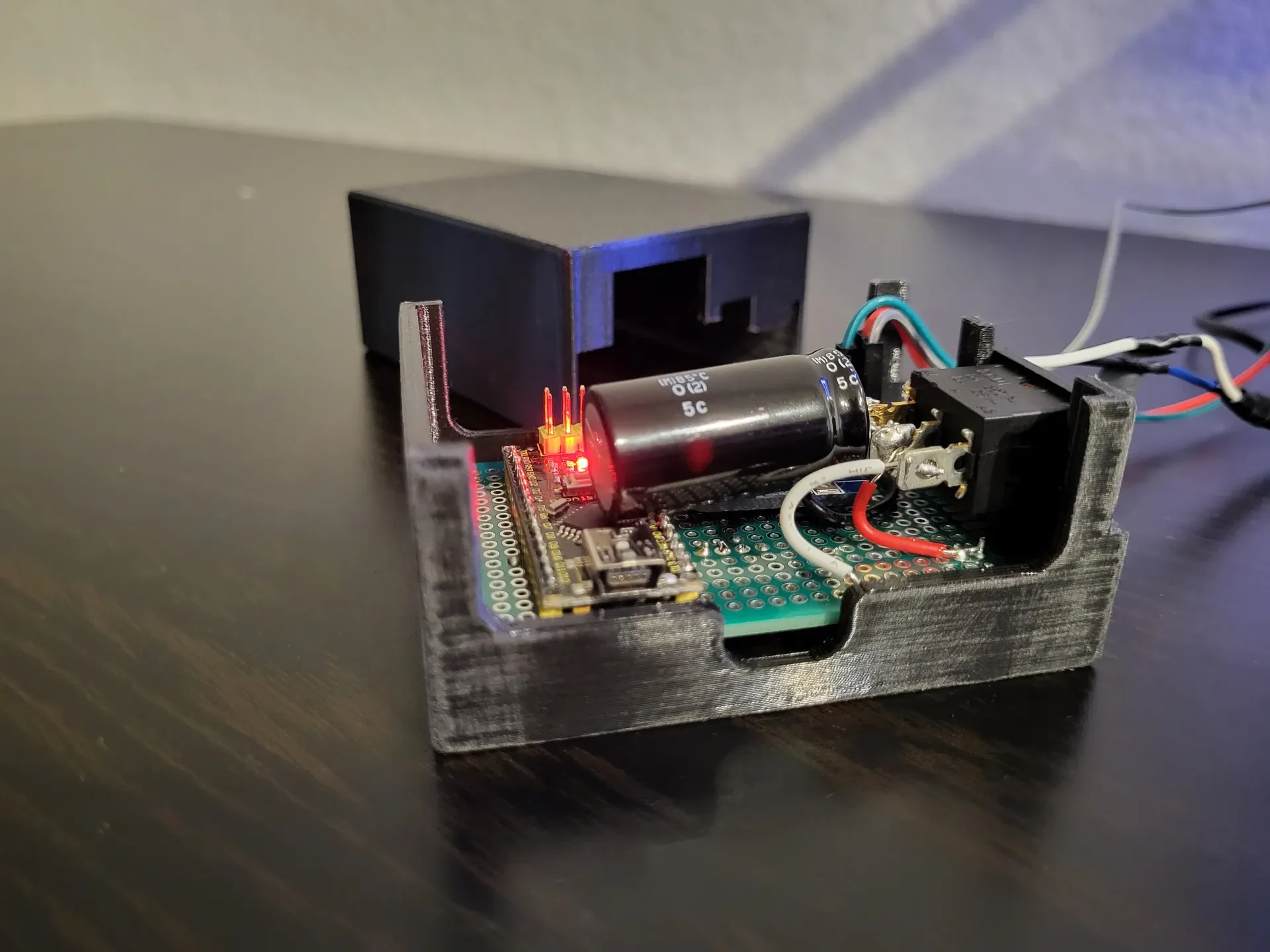

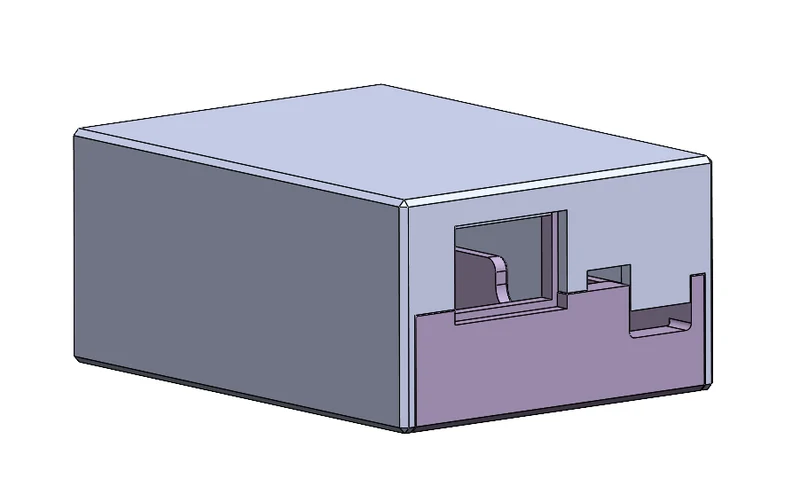

Корпус: вмещает макетную плату 5х7 см с прорезями для проводов и клавишным переключателем. Он подходит для модуля Arduino Nano и RTC, оставляя достаточно места. Крышка корпуса имеет допуск 0,25 мм для открытия и закрытия основания. Шлифование поверхностей для сглаживания линий слоев поможет вещам скользить лучше. Если вы можете, я бы смоделировал ваш собственный корпус для вашей печатной платы, потому что ваша компоновка, скорее всего, будет другой.
В моем аквариуме плавает бумажный кораблик вот этой модели: https://www.printables.com/model/402265-paper-boat/comments/1502144
Я смоделировал руку, чтобы она надевалась на бак без полей, но я не знаю требуемых допусков и не могу ее проверить. Файлы SLDPRT и STEP прилагаются для всех, кто захочет их изменить.
