Аквариумный вакуум

Привет!

Вот моя первая попытка TinkerCAD сделать небольшой сифон для аквариума (отсюда и края). Если вы никогда раньше им не пользовались, это очень просто. Пузырьки воздуха, создаваемые камнем, создают всасывание. Это вытягивает мусор (ду-ду) из субстрата и складывает его в мешок, не удаляя воду.

Как это построено:

Это было напечатано из PLA с использованием опор для деревьев. Авиакомпания соединяется с воздушным камнем внутри трубки. В нижней части нижней трубки имеется вырез, позволяющий воздушному камню скользить внутрь. Затем вставляется небольшой кусочек, который удерживает его на месте. Я приклеиваю его на место суперклеем, так как для замены не потребуется снимать воздушный камень. Т-образная трубка закрыта сверху углом внутри, чтобы направлять то, что всасывается, в мешок. Т-образная трубка спереди имеет выступ, помогающий удерживать сумку. Для обеспечения натяжения используем резинку.

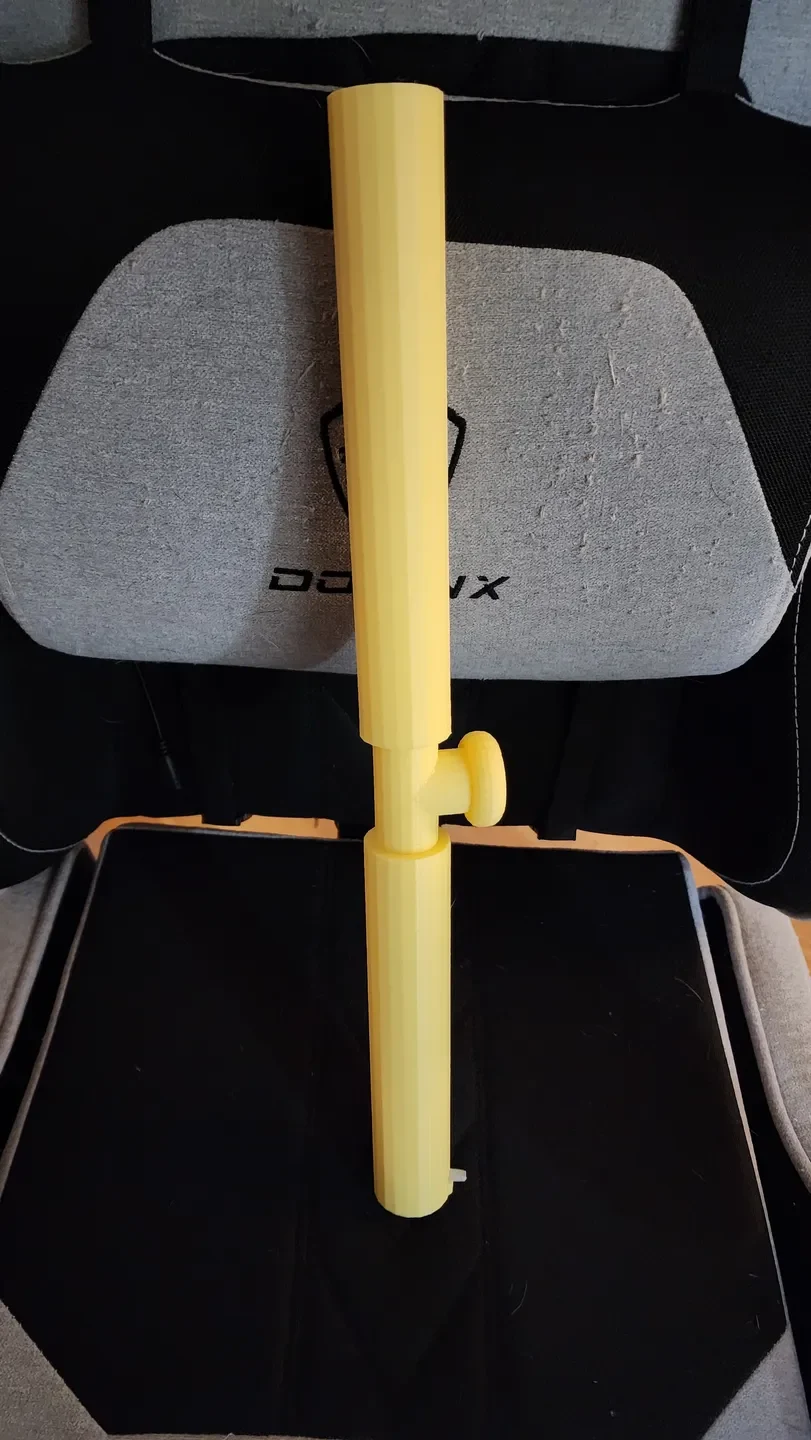

Собираем это вместе:

Когда печать будет завершена, сначала удалите заусенцы с внутренней стороны высоких трубок, снаружи Т-образной трубы и внутренних углов прорези для воздушного камня. Это фрикционные посадки, и они будут тугими. Я рекомендую действовать медленно и проверять посадку, чтобы случайно не снять слишком много. Если да, то ее удержит горячий клей или суперклей.
Поместите трубу вырезом ВНИЗ. Вы увидите, что верхняя часть Т-образной трубы полностью закрыта.
Глядя на Т-образную трубу, вы увидите угловую часть внутри трубы. Эта угловая часть направлена ​​вниз и скользит внутрь нижней трубы.
Наденьте верхнюю трубу на верхнюю часть Т-образной трубы.
Возьмите воздушный камень и вставьте его в нижнюю трубу так, чтобы воздушный камень оказался внутри трубки с торчащим входным отверстием.
Возьмите небольшую насадку… МЕДЛЕННО ЗДЕСЬ… Эта фрикционная деталь также входит в прорезь.

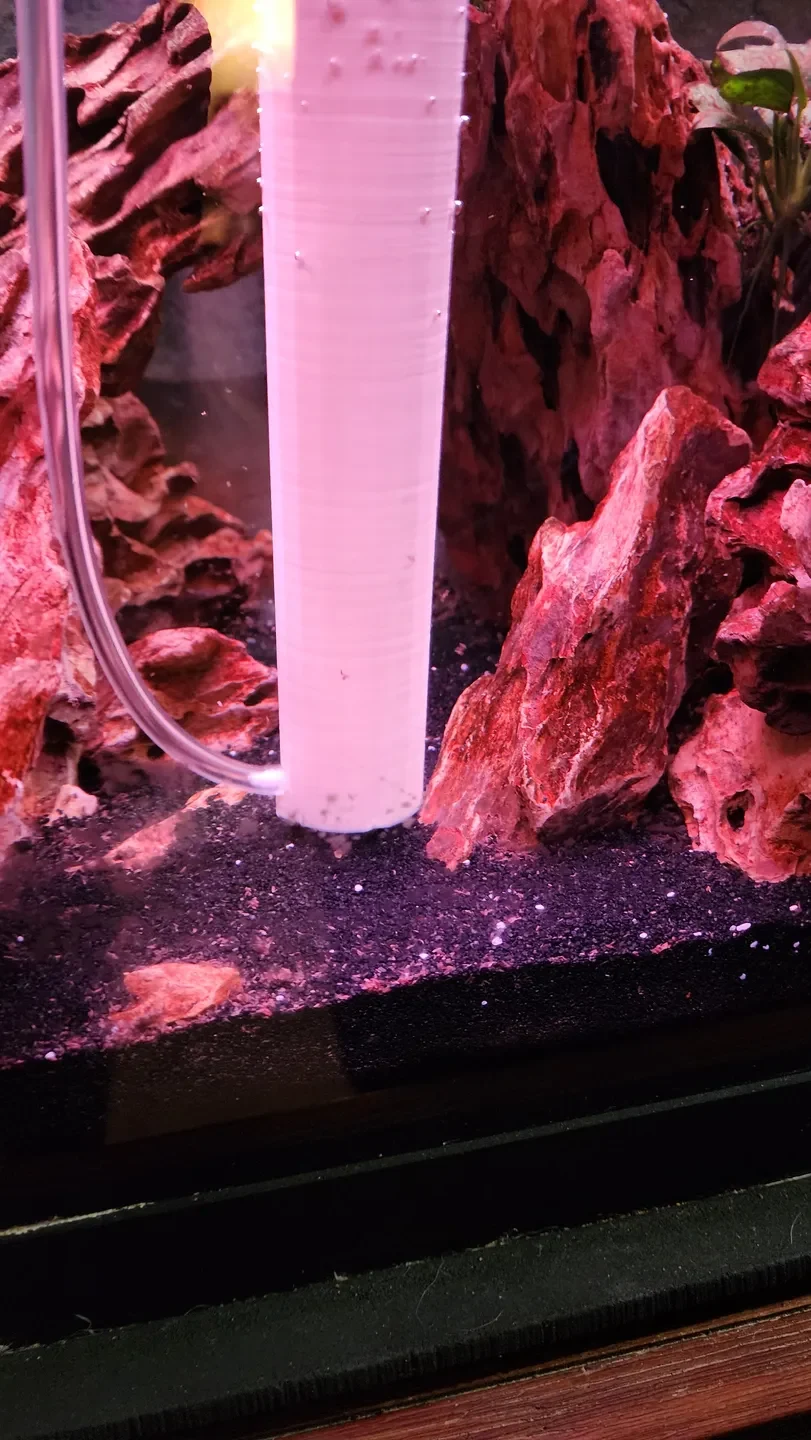

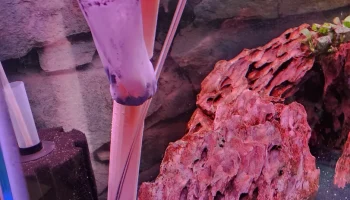

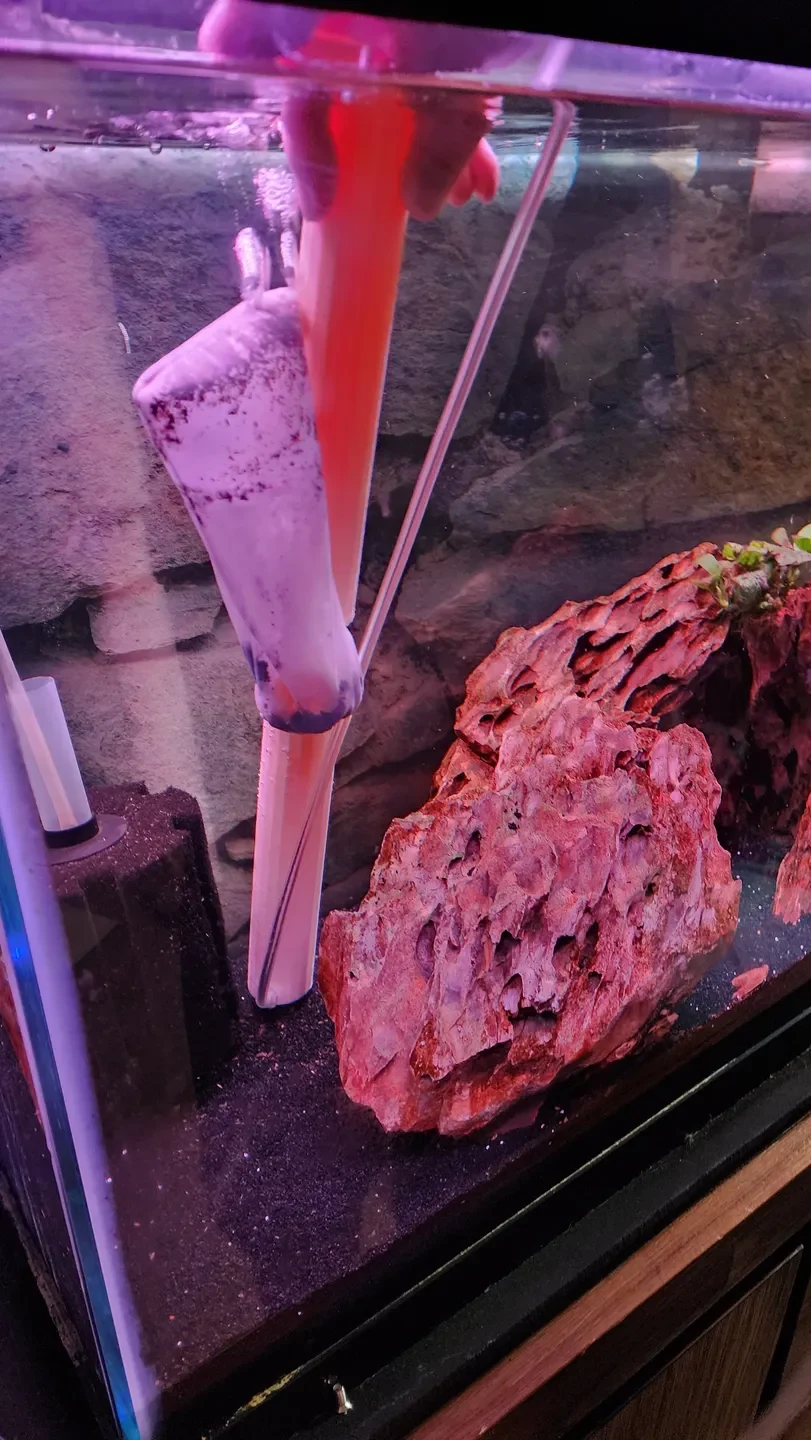

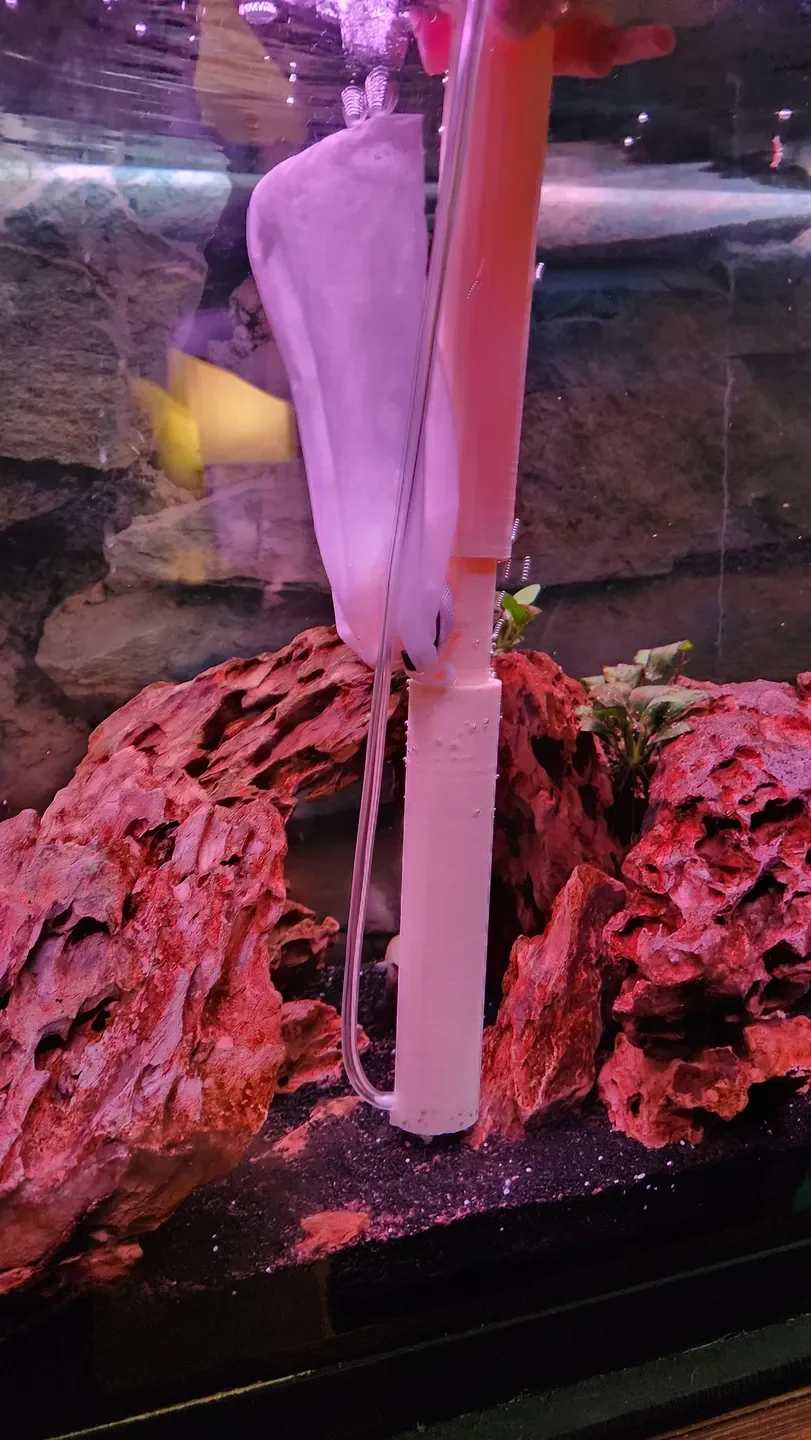

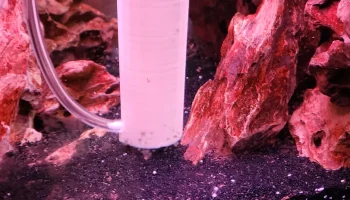

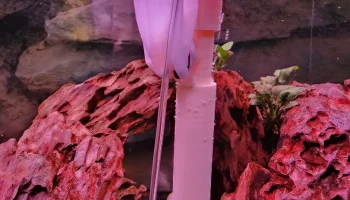

После сборки у вас пол��чится полноценный сифон. Возьмите предпочитаемый вами пакет, оберните его вокруг выпускного отверстия Т-образной трубы, прикрепите резинку или закрутку, чтобы удерживать его, подключите подачу воздуха, и вы готовы всасывать немного пуди.
ПРИМЕЧАНИЕ. Я бы порекомендовал использовать клапан управления подачей воздуха (маленький пластиковый), чтобы через камень не проходило слишком много воздуха. Если есть, он также подберет более тяжелый субстрат. Если скорость потока воздуха правильная, всасывается шарик, а не субстрат. Это особенно важно при использовании песка.

По мере использования и увижу необходимость (что смогу исправить лол), буду обновлять модель.

STL и 3MF включены.

Заранее спасибо, что даже заглянули. Надеюсь, у тебя будет чудесный день.
