Подводный просмотрщик

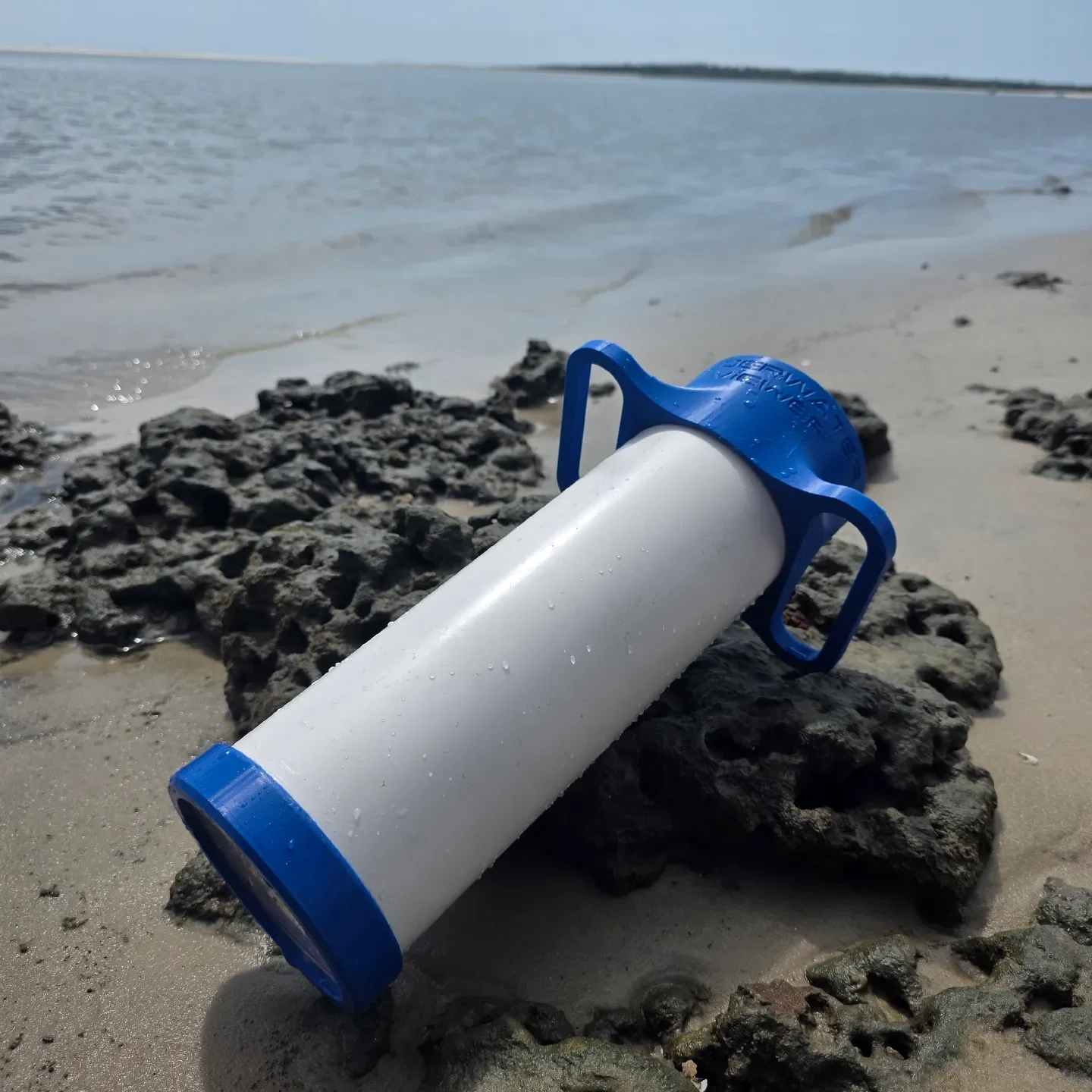

4-дюймовый подводный наблюдатель для канализационных/дренажных труб из ПВХ

Этот проект — интересный и простой способ построить подводный зритель для детей и взрослых. У меня остались остатки 4-дюймовой канализационной/дренажной ПВХ-трубы, и я решил спроектировать эти детали для печати, чтобы найти им хорошее применение.

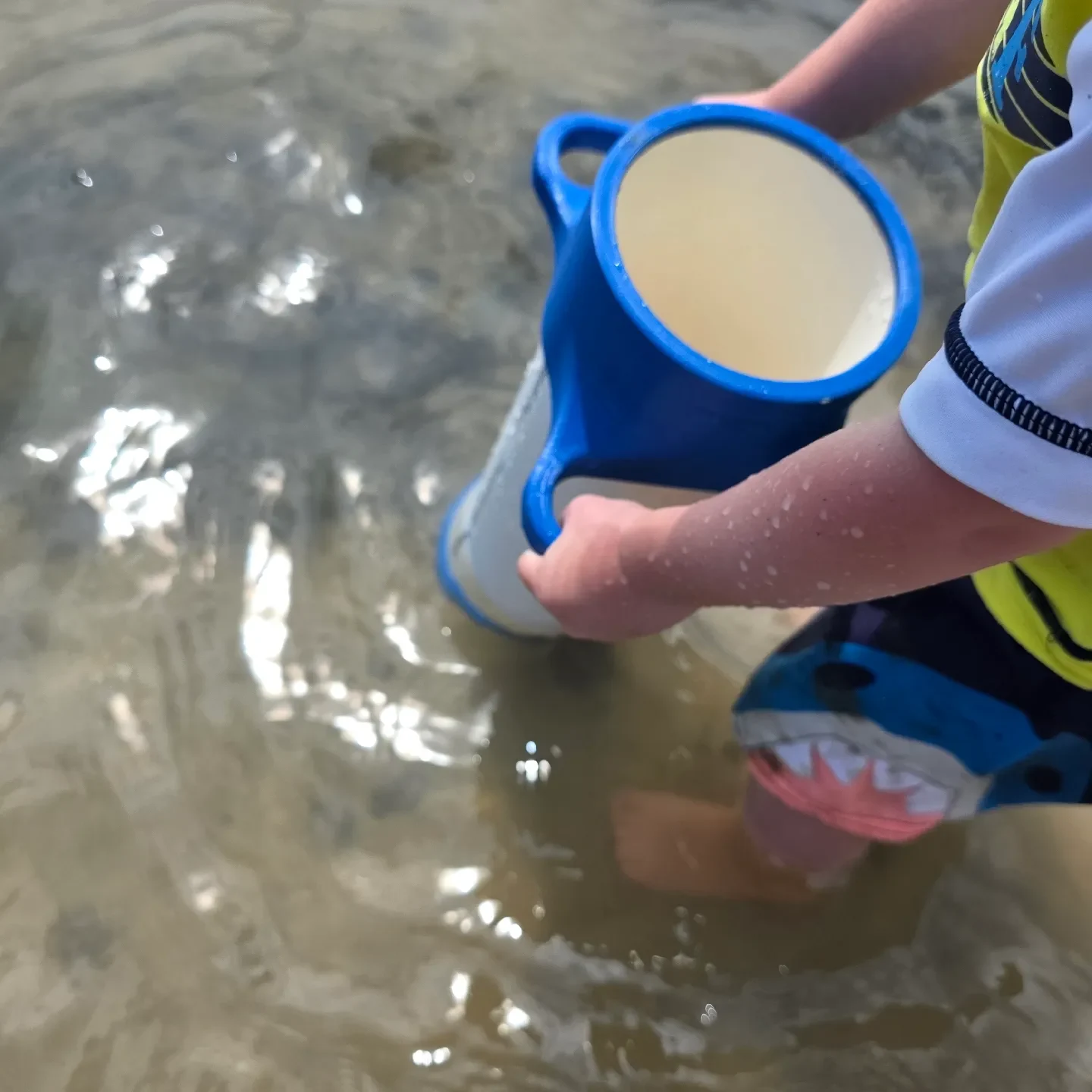

В конструкции используется отрезок 4-дюймовой канализационной/дренажной трубы из ПВХ вместе с прозрачным акрилом или диском из лексана для создания смотрового окна. Независимо от того, исследуете ли вы озера, реки, пруды, пляжи или даже бассейн на заднем дворе, этот просмотрщик дает вам четкое представление о том, что находится под поверхностью воды.

Важное примечание перед печатью

Прежде чем печатать все детали, я рекомендую сначала распечатать меньшую торцевую заглушку, чтобы проверить ее посадку на вашей конкретной 4-дюймовой канализационной/дренажной трубе из ПВХ. Хотя 4-дюймовые трубы из ПВХ обычно станда��тизированы, внешний диаметр может незначительно различаться в зависимости от производителя и типа труб.

Если посадка слишком плотная или слишком свободная, отрегулируйте масштаб печати соответствующим образом, пока не получите подходящую посадку, прежде чем печатать оставшиеся детали. Этот быстрый тест поможет предотвратить потерю нити и убедиться, что окончательная сборка правильно подходит к вашей трубе.

Сборка

Распечатайте два файла STL.

Вырежьте круглое смотровое окно из прозрачного акрила или лексана. Я использовал фрезерный станок с ЧПУ, но вы можете легко обвести внешнюю часть 4-дюймовой трубы ПВХ на пластике с помощью маркера, чтобы создать шаблон, а затем вырезать его с помощью лобзика, ленточной пилы или другого подходящего инструмента.

Нанесите валик из 100% силикона на внутреннюю кромку напечатанной на 3D-принтере торцевой крышки, затем вставьте прозрачный акриловый или лексановый диск. Затем нанесите полоску силикона на внешнюю часть трубы из ПВХ и прижмите торцевую крышку к трубе, создав водонепроницаемое уплотнение. Удалите излишки силикона и дайте ему полностью застыть.

Нанесите валик из 100% силикона на внутреннюю часть напечатанной на 3D-принтере ручки или вокруг трубы из ПВХ, затем вставьте узел ручки на место. Убедитесь, что он полностью установлен и выровне��, затем дайте силикону затвердеть.

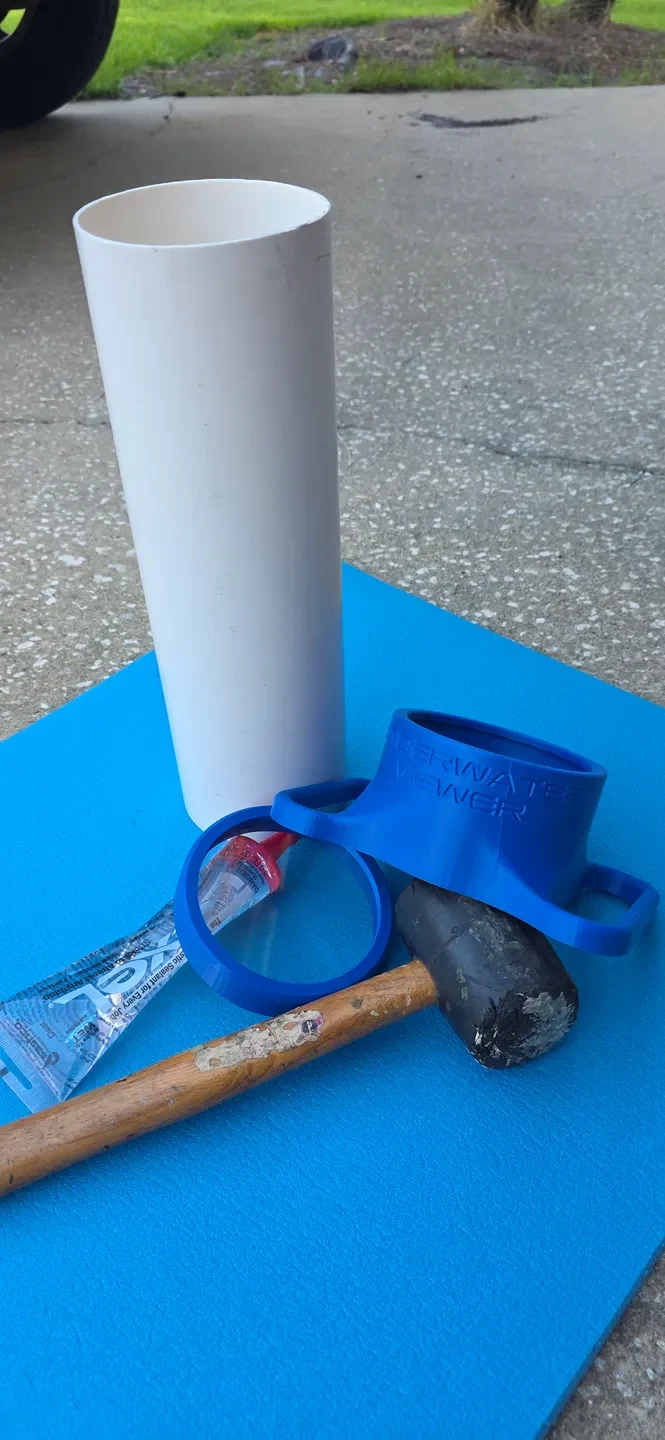

Необходимые материалы

4-дюймовая канализационная/дренажная труба из ПВХ

Прозрачный лист акрила или лексана.

100% силиконовый герметик

Детали, напечатанные на 3D-принтере (PETG)

Примечания

Я рекомендую, если возможно, использовать лексан (поликарбонат) вместо акрила, поскольку он гораздо более устойчив к ударам и с меньшей вероятностью треснет при падении.

Длина трубы ПВХ зависит от вас. Более короткий зритель легче носить с собой, а более длинный позволяет заглянуть глубже в воду, не приближаясь к поверхности.

Рекомендую печатать детали в PETG.

Надеюсь, вам понравится создавать этот проект так же, как мне понравилось его разрабатывать. Если вы распечатаете его, мне бы хотелось увидеть ваши фотографии и узнать, где вы их использовали. Приятного изучения!

Я также загрузил файл STEP для облегчения создания ремиксов.
