SpaceMouse Remix (мини-версия V2 / эффект зала)
Я напечатал/собрал «миниатюрную» SpaceMouse от TT V2 (и подставку для запястий от EGDesign). Она работала нормально, хотя мертвая зона в середине была немного больше, чем мне хотелось, плюс я никогда не мог замедлить ее в Fusion настолько, чтобы она была по-настоящему функциональной.
Затем я наткнулся на версию Кемпи с стиками Холла и печатной платой. Мне понравилась идея, но мне не понравилась открытая фурнитура или ручка/ручка. Я заказал печатные платы (через герберы на странице Кемпи) и начал комбинировать то, что мне нравилось в каждой модели.
Я смоделировал следующее:
— Новая рама с выступами для крепления печатной платы джойстика (монтаж аналогичен версии TT с использованием винтов № 4 x ¼ дюйма), а также отверстия для резьбовых вставок для крепления нижней части.
— Новая верхняя часть/крышка, учитывающая другой размер рамы (и более крупные отверстия для термофиксирующих вставок).
— Новая база для учета рамок разного размера.
— Изменен верхний купол/ручка для установки термостабилизированных вставок в сочетании с ручкой/ручкой, более похожей на ту, что была на TT v2.
Он был создан с использованием печатных плат Kempy, проводки, стальных шариков и т. д. Пожалуйста, ознакомьтесь с этой моделью, чтобы узнать о проводке, сборке стальных шариков на стержнях и т. д.
Распечатайте следующее:
По одной каждой части мыши. PLA подойдет, высота слоя 0,2 мм, 15% заполнение гироида для всех.
Дополнительная подставка для запястий. ТПУ, высота слоя 0,2 мм, гироидное наполнение 5% (что делает его красивым и мягким)
Сборка следующая:
Установите термофиксирующие вставки следующим образом:

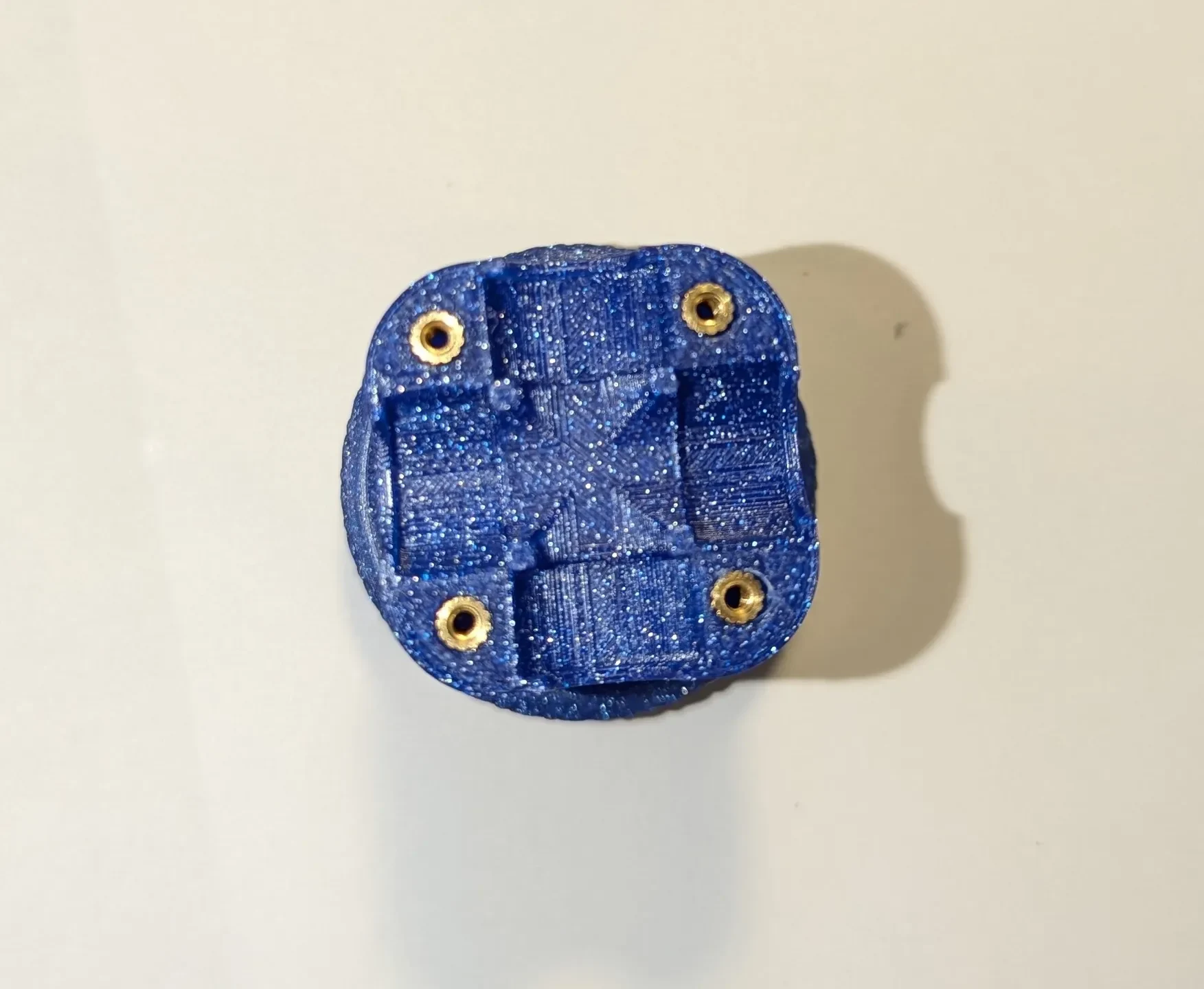

M2x4x3,5 (4 шт.) �� отверстиях верхнего купола/ручки (см. фото)

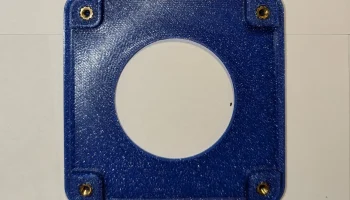

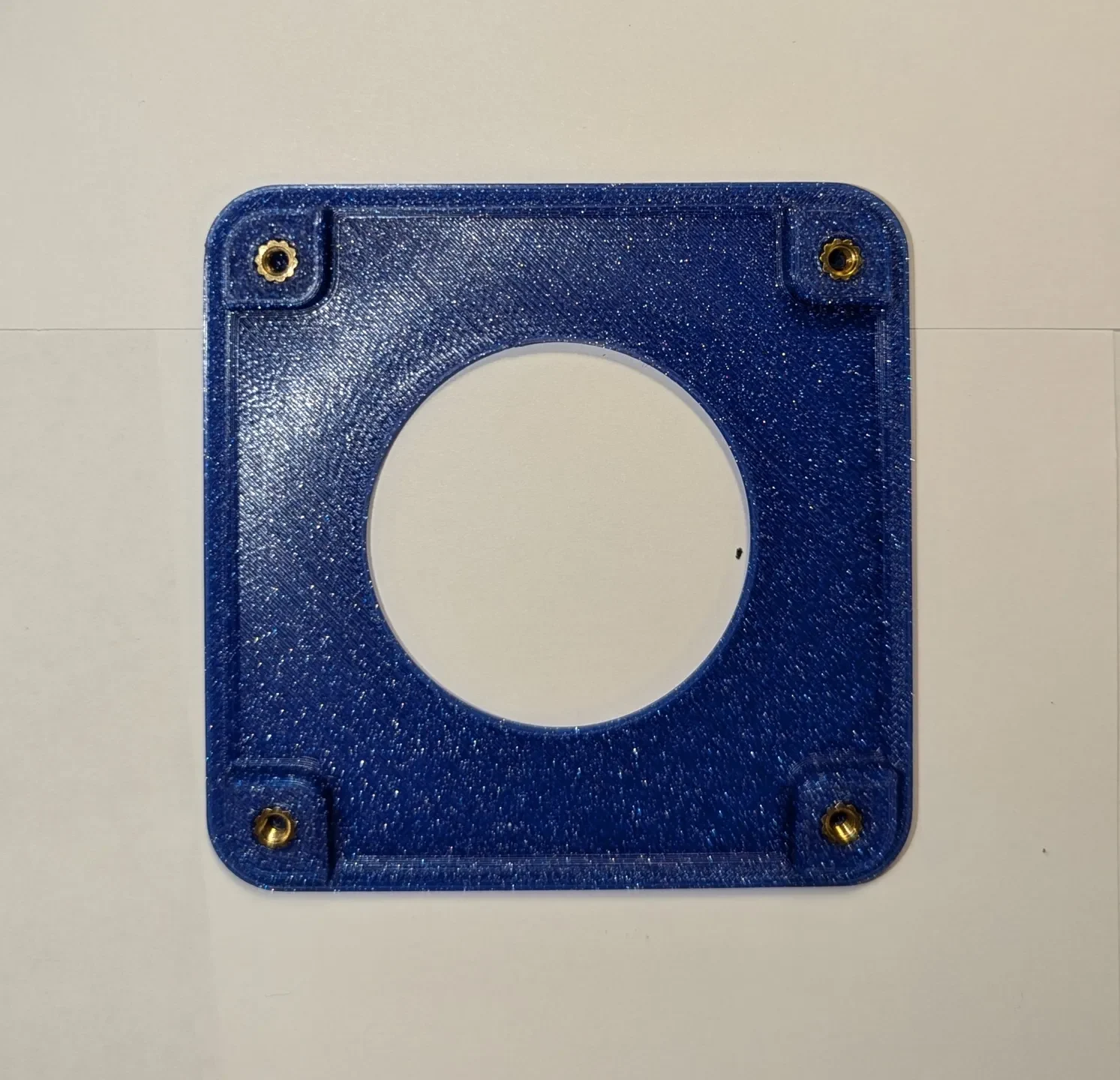

M3x4x5 (4 шт.) в отверстиях крышки (см. фото)

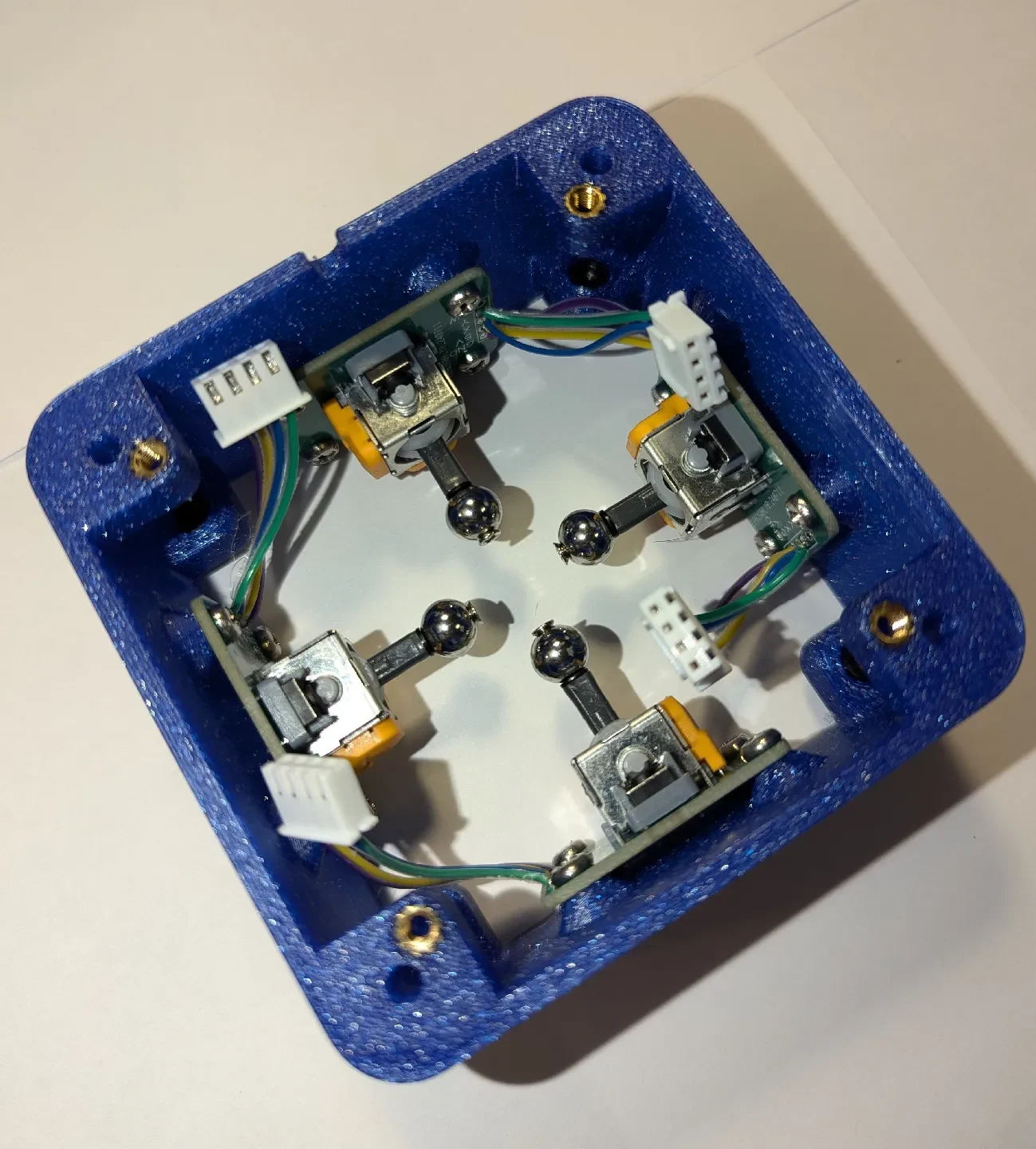

M3x4x5 (4 шт.) во внутренние отверстия внизу рамы (см. фото)

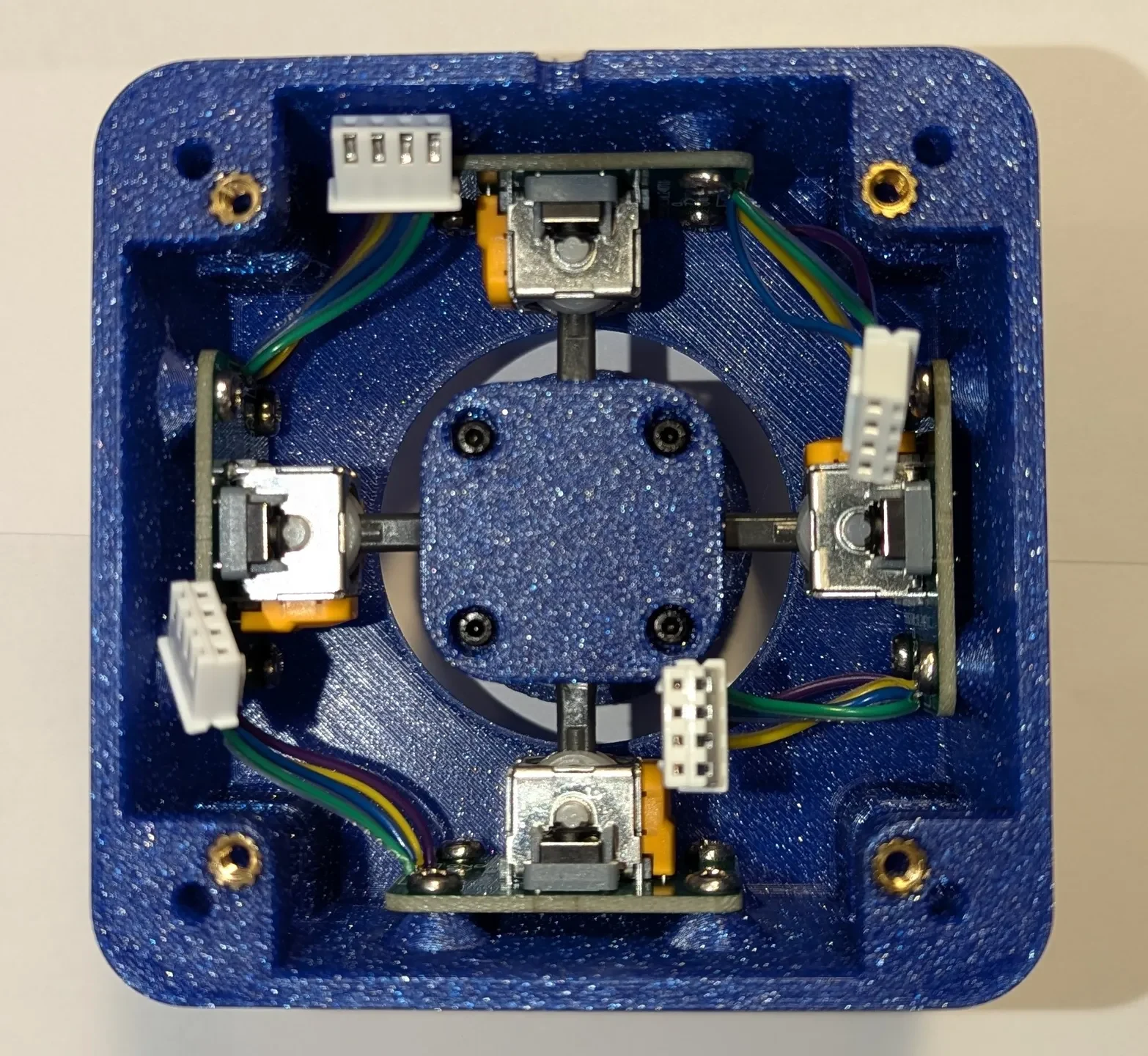

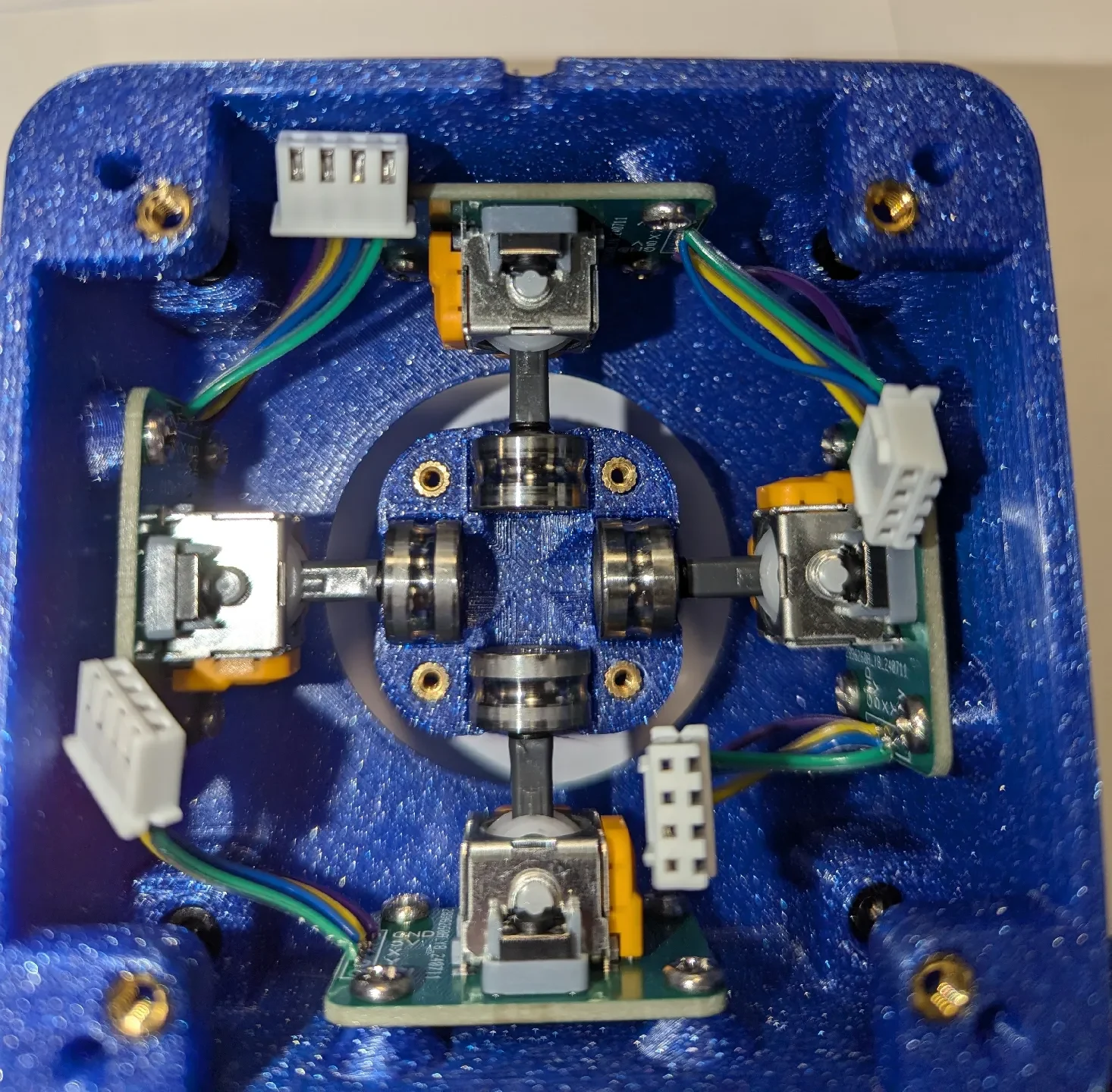

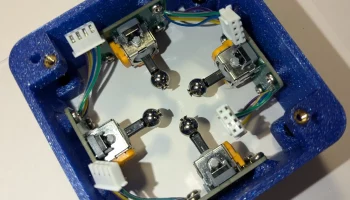

Прикрепите печатные платы джойстика (с джойстиками и проводами/разъемами) к раме с помощью 16 винтов для листового металла #4 x ¼ дюйма (по 4 винта на каждое место джойстика) (ориентация печатных плат как у Kempy)
Прикрепите крышку к раме с помощью 4 винтов M3x10 с головкой под торц��вой ключ. Шестигранная отвертка пройдет через внешние отверстия на нижнем крае рамы, чтобы добраться до этих винтов. Это «неиспользуемые» отверстия ближе к углам рамы.

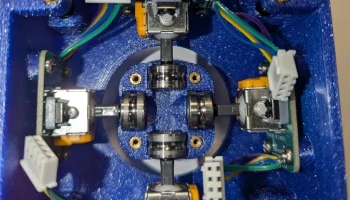

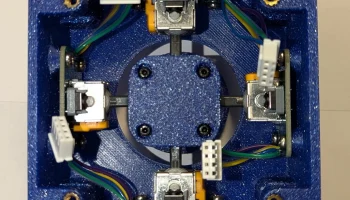

Расположите и прикрепите ручку/рукоятку сверху и снизу, используя те же подшипники/стальные шарики и т. д., что и у Kempy, за исключением использования винтов M2x10 с головкой под торцевой ключ/шестигранник для скрепления двух половин ручки/купола.

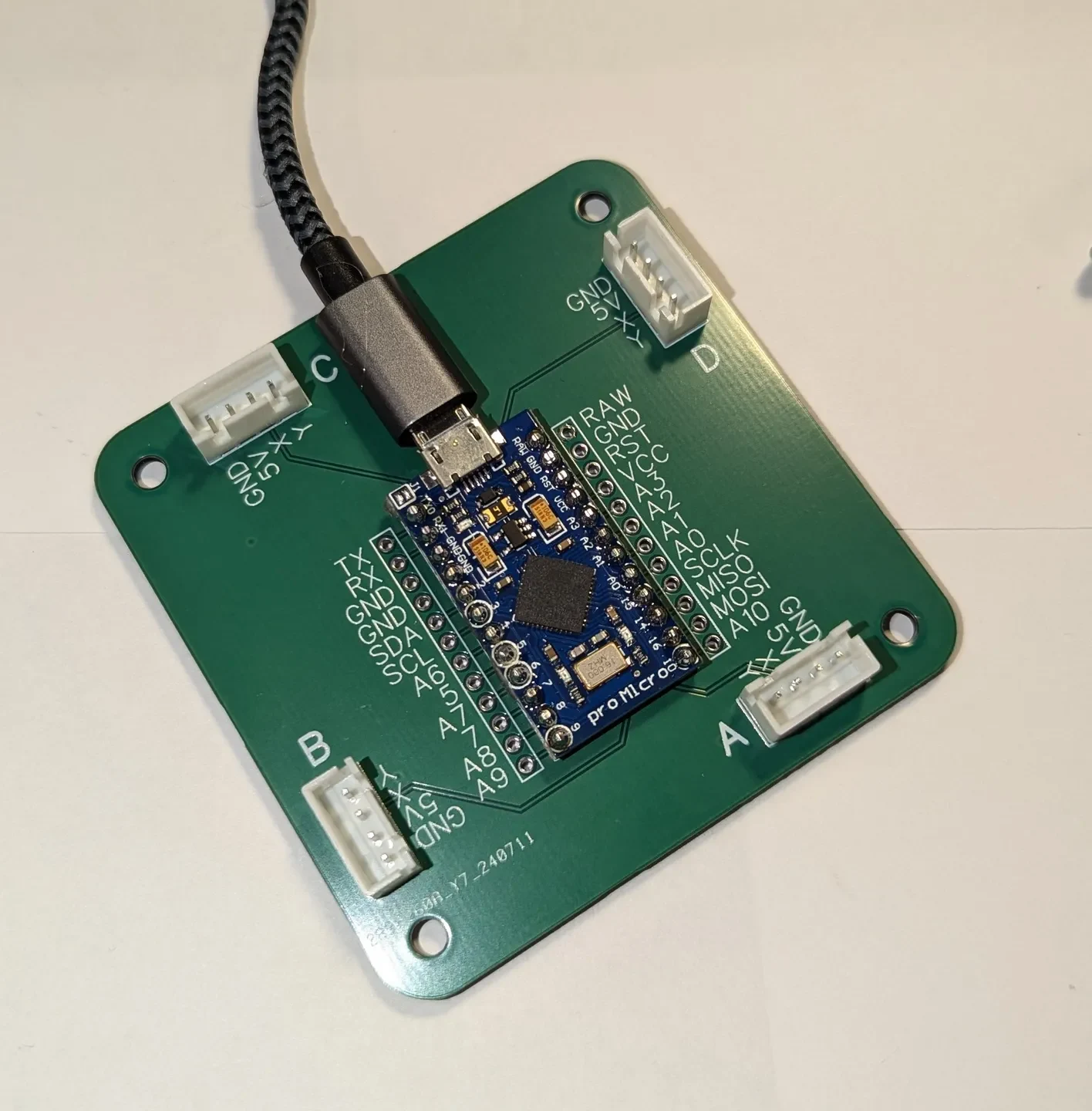

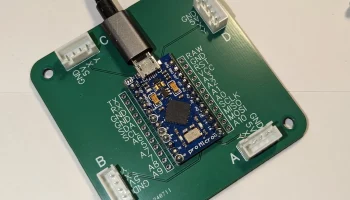

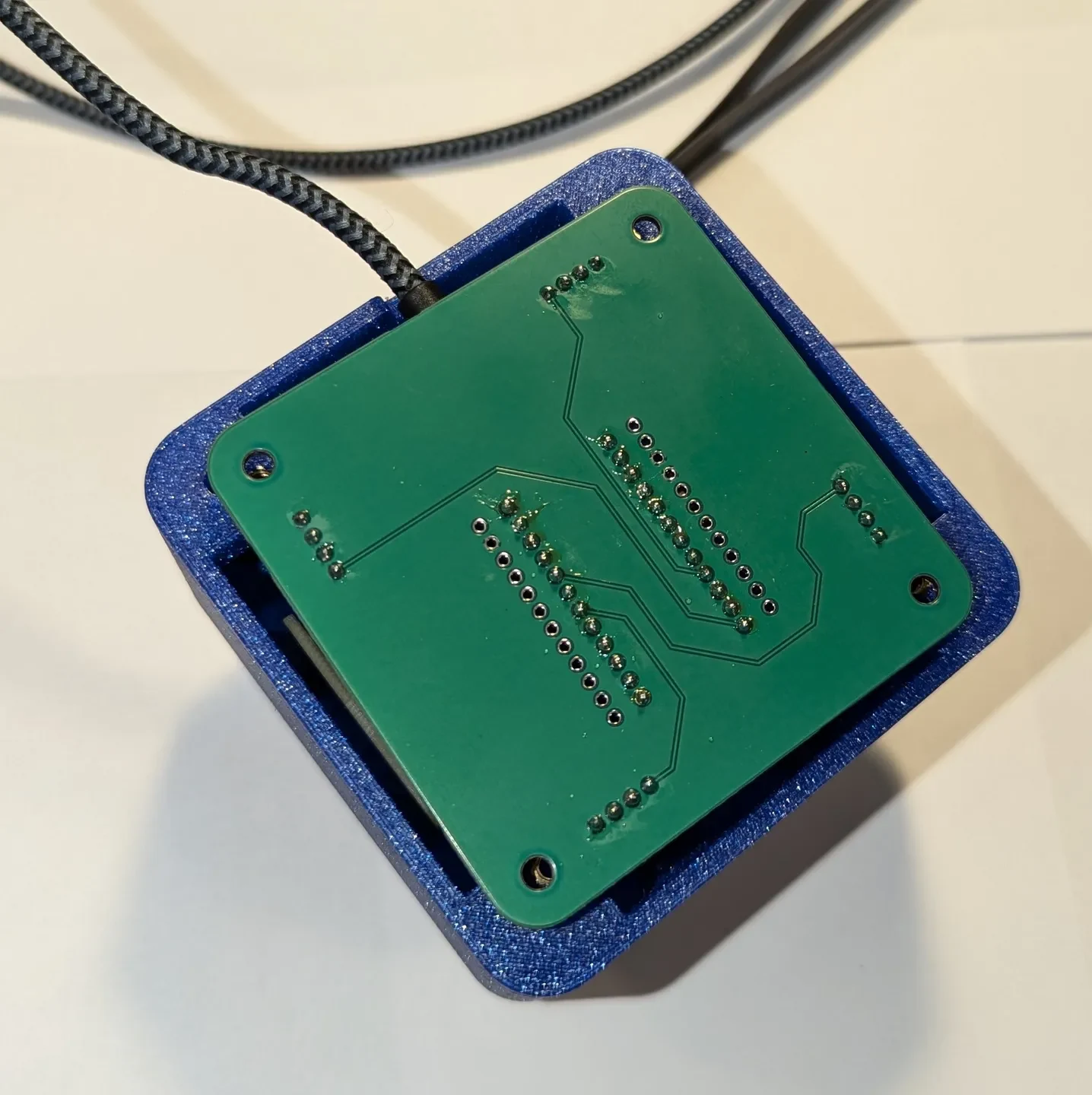

Подключите USB-кабель к плате Arduino (которая уже установлена на печатной плате Kempy), затем осторожно подключите четыре разъема джойстика к печатной плате. Обратите внимание, что USB-разъем/кабель при использовании должен быть направлен «в сторону» от оператора. Кабель, который я использовал, подходил так, что выемка в рамке заходила только на кабель. Пробег может варьироваться в зависимости от конкретного USB-кабеля.

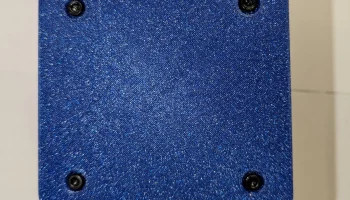

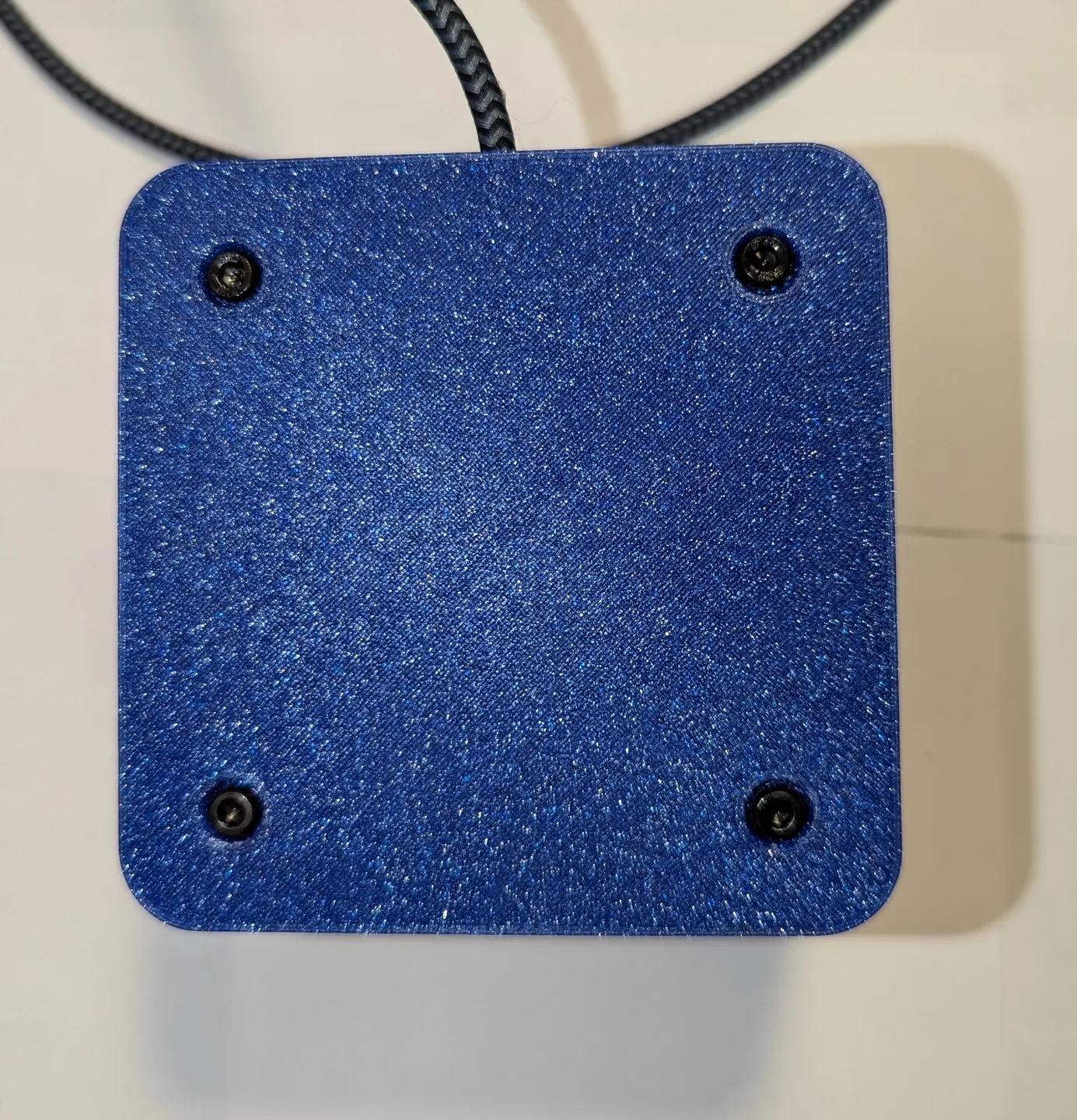

Прикрепите основание к раме (винты также должны проходить через отверстия в печатной плате) с помощью винтов M3x8 (вероятно, подойдет и M3x10).
После сборки пришло время загрузить программное обеспечение в Arduino.
Я использовал прошивку, расположенную здесь:
Текущая прошивка (спасибо Andun_HH@Andun_HH).
https://github.com/AndunHH/spacemouse
за исключением следующего:
В boards.txt я использовал VID: 0x046d и PID: 0xc62b для эмуляции проводной SpaceMouse Pro, согласно комментарию в TT V2.
Я переименовал файл config.h в «configspcmse.h» и обновил его во всех случаях.
Для моих особых предпочтений и т. д. в файле configspcmse.h:
ПИН-СПИСОК A1, A0, A3, A2, A7, A6, A9, A8
ИНВЕРТЛИСТ [все 0]
МЕРТВАЯ ЗОНА 20
значения мин/макс из «полуавтоматического» метода
TRANSX_SENSITIVITY 3
ТРАНСИ_ЧУВСТВИТЕЛЬНОСТЬ 3
POS_TRANSZ_SENSITIVITY 5
NEG_TRANSZ_SENSITIVITY 5
GATE_NEG_TRANSZ 20
GATE_ROTX 20
ВОРОТА РОТИ 20
ВОРОТА РОТЦ 20
ROTX_SENSITIVITY 1.5
ROTY_SENSITIVITY 1.5
РОТЦ_ЧУВСТВИТЕЛЬНОСТЬ 2
МОДФУНК 3
ИНВКС 0
ИНВИ 1
ИНВЗ 1
ИНВРКС 1
ИНВРИ 0
ИНВРЗ 1
СВИТЧИЗ 0
Я сделал два, один для работы, один для дома:
Рабочая версия имеет черный корпус (Tangled Black PLA), оранжевую ручку (Inland Orange PLA) и ярко-зеленую подставку для запястий (Inland Translucent Green TPU 95A).

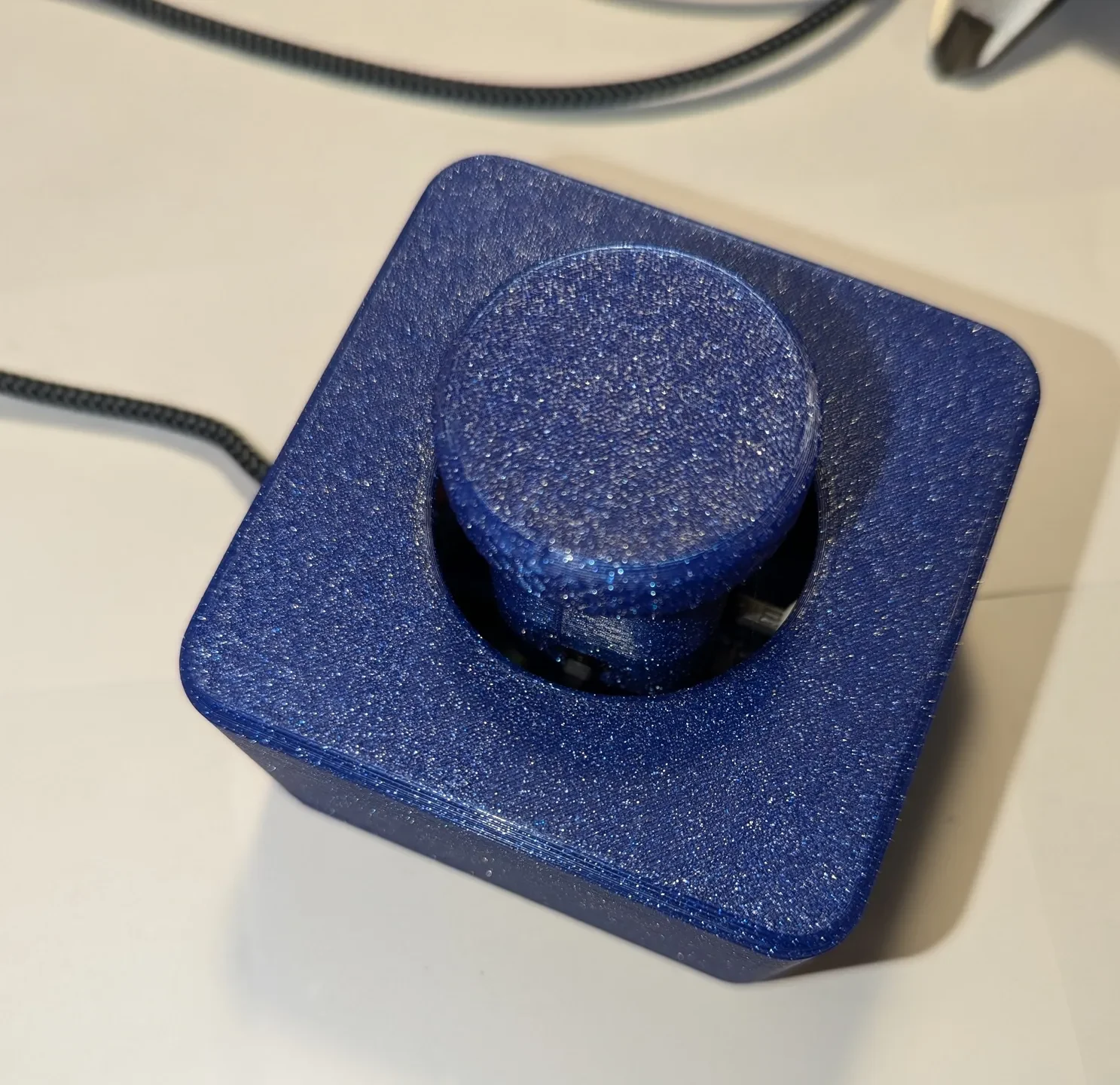

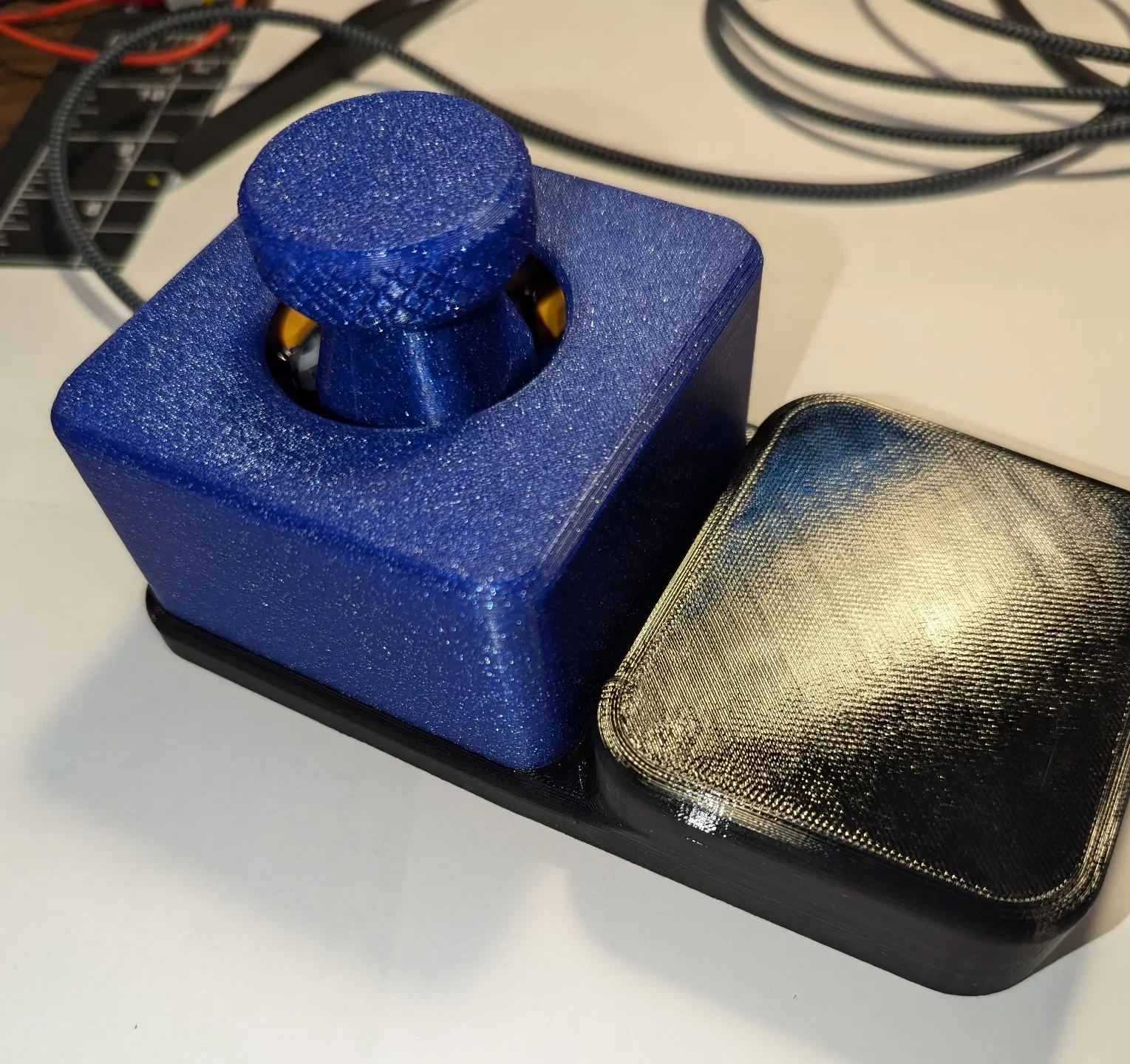

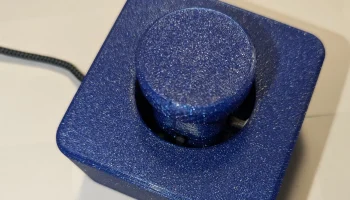

Домашняя версия (показана на изображениях) полностью выполнена из PLA Inland Twinkling Blue с черной подставкой для запястий (Creality TPU 95A).
