Модель антенны с параболической тарелкой и подвижными ос...

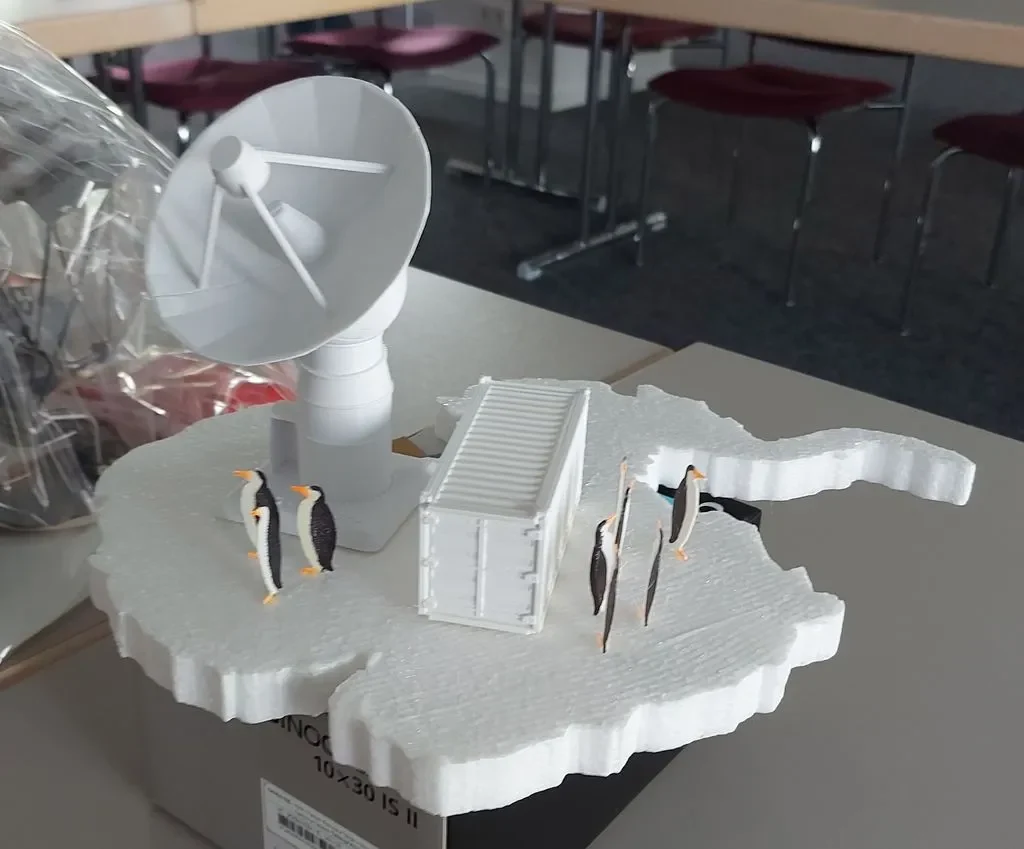

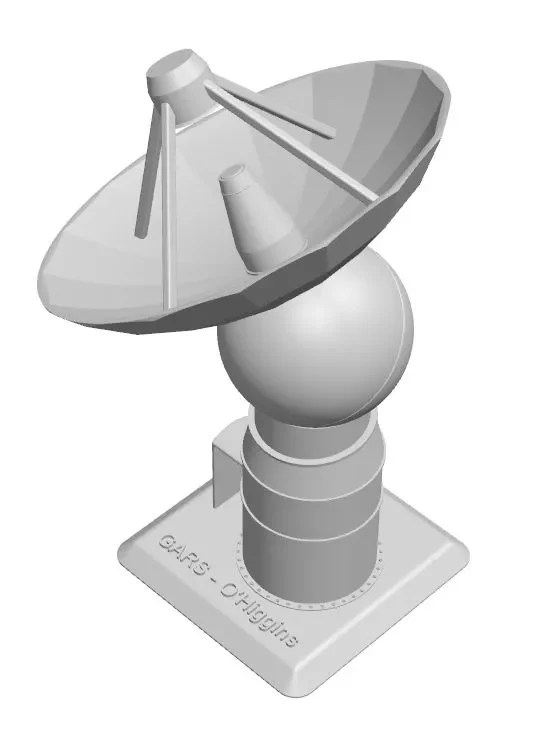

Эта антенна смоделирована на основе реальной антенны, расположенной в Антарктике. Особенностью являются оси антенны, которые функционируют через две полусферы (изогнутая ось). Эта конструкция уникальна в мире, и такая антенна существует только один раз. Он был создан в Антарктике в 1991 году и с тех пор эксплуатируется DLR. Подробную информацию об антенной системе и ее функциях вы можете найти здесь:

Антарктическая станция ГАРС О'Хиггинс
https://youtu.be/PSbTHERRFY4?feature=shared

------------------------------------------------------------------------------------------

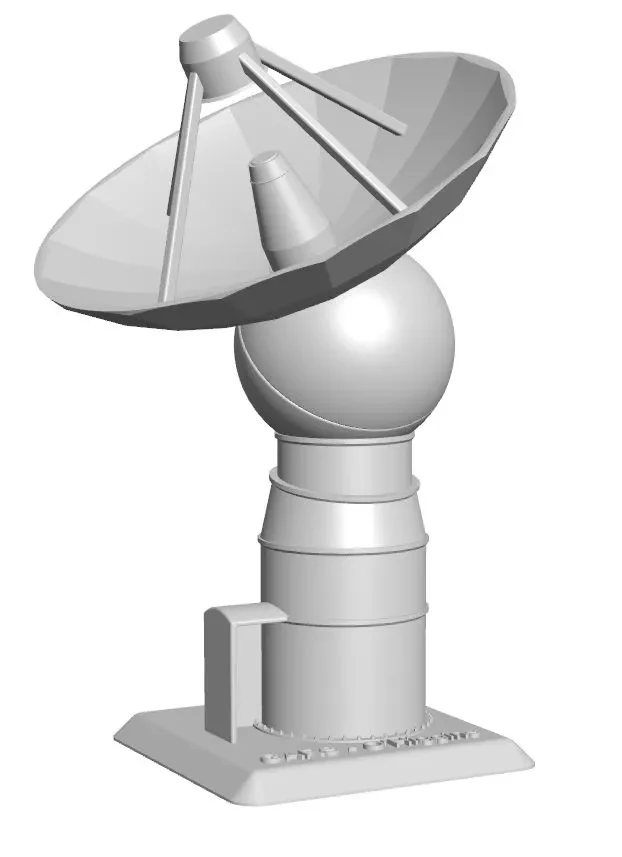

Описание конструкции:

Антенну можно вращать на башне и регулировать по азимуту и высоте, перемещая две полусферы. Просверлите отверстия для осей, но оси необходимо зажать, чтобы антенна оставалась под правил��ным углом.

Внимание!
Антенну я нарисовал в масштабе 1:1 по первоначальным планам.
Вам придется масштабировать шаблоны в слайсере. Распечатываю антенну в масштабе 1,2.
Оригинальная антенна имеет диаметр 9 метров.
Пример: 9 метров / 100 x 1,2 = большой диаметр антенны 10,8 см для печати.

Советы по печати:

Антенну можно распечатать PLA или PETG.
Слой 0,2мм, скорость 65мм/с (Anycubic Vyper)

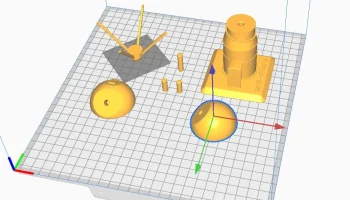

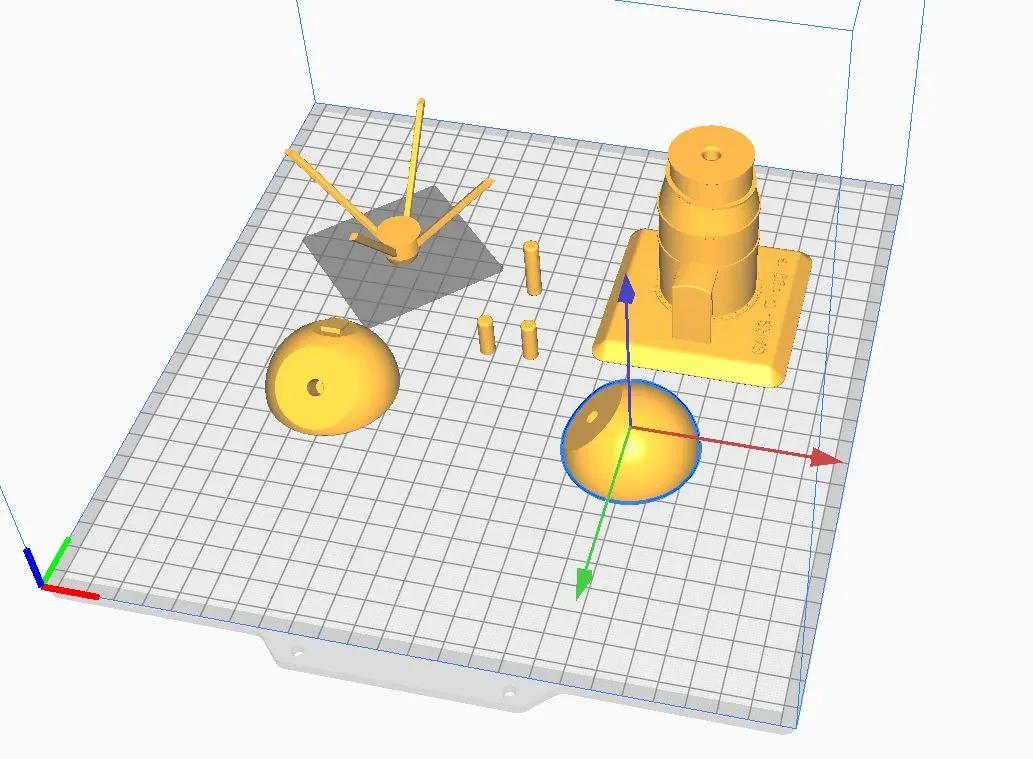

Правильно расположите компоненты в слайсере, чтобы их можно было распечатать без поддержки:

Башня с плитой.stl
Полусфера дно.stl
Полушарие топ.stl
Заполнение 25%

Ось длинна 24мм.stl
Ось длинна 16мм.stl
Субрефлектор со struts.stl
Заполнение 100%

Параболическая антенна.stl
Заполнение 25% Распечатайте антенну вертикально, разделенную на две части, и вы сможете печатать без поддержки.

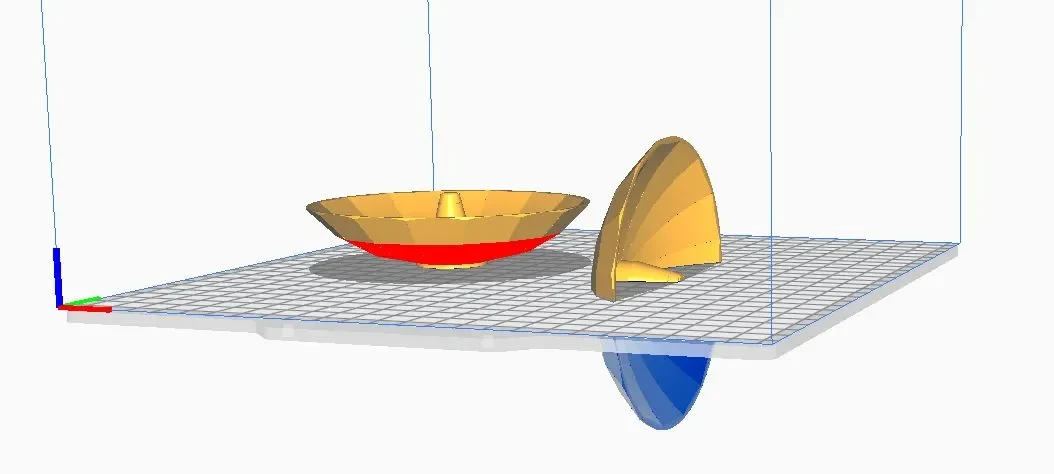

Опустите половину блюда в слайсер и распечатайте деталь вертикально (взгляните на изображение), склейте две половинки суперклеем (��екунденклебер), от этого блюдо становится красивее.

------------------------------------------------------------------------------------------

Альтернативно — с поддержкой можно распечатать следующие детали:

Параболическая антенна.stl
Заполнение 25%, распечатайте антенну горизонтально одним куском.
В моем случае опору с задней стороны снять сложно,
поверхность не будет гладкой.

Субрефлектор со struts.stl
Заполнение 100 %, печать лучше с поддержкой
Распечатайте компонент в перевернутом виде стойками вверх.

Текст был автоматически переведен с немецкого.
