Параболический микрофон-тарелка

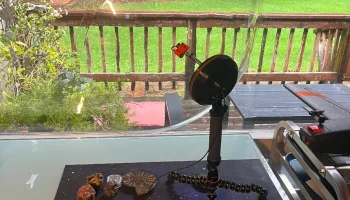

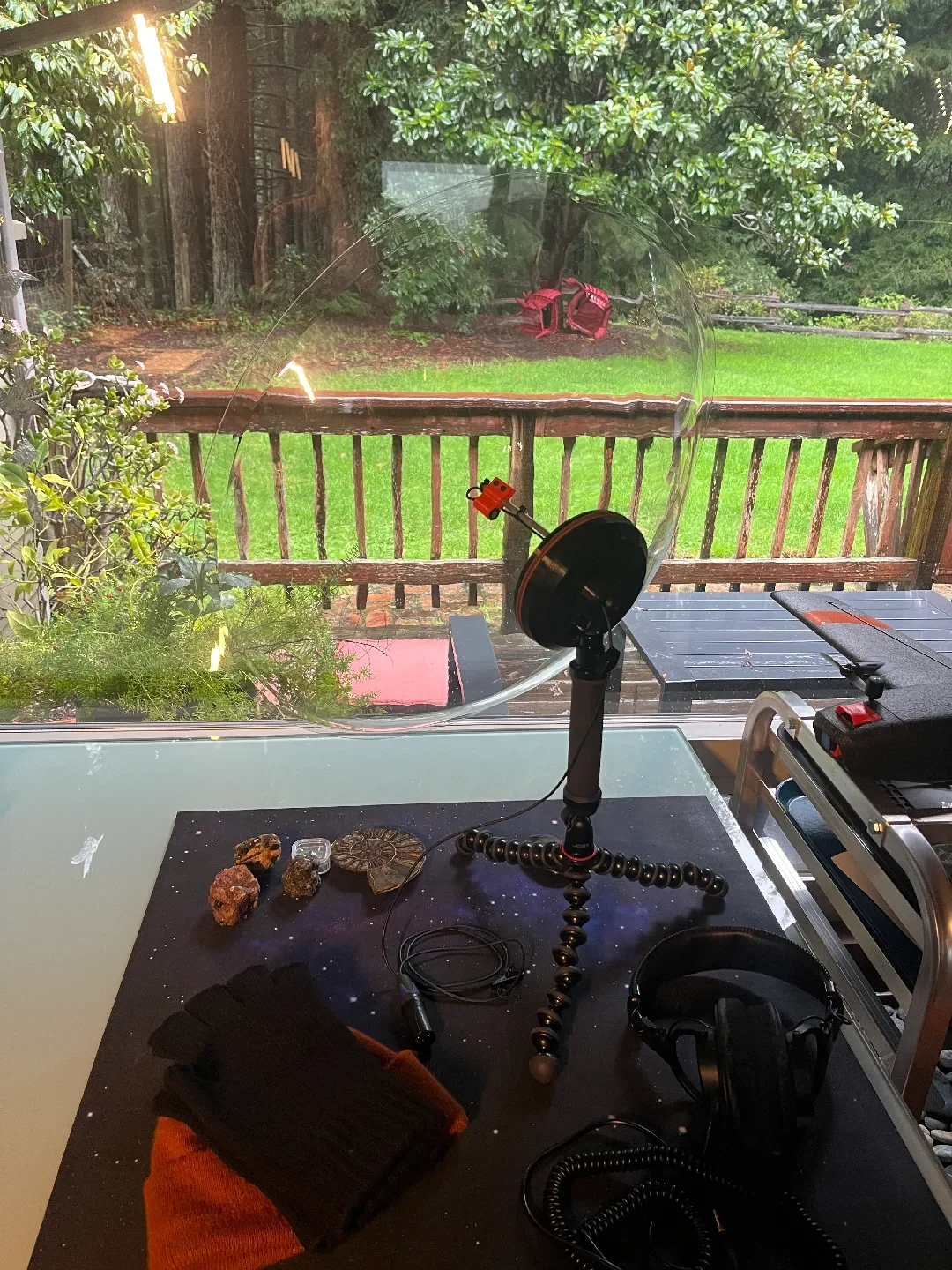

ПРИМЕЧАНИЕ. ЭТА РАБОТА В ПРОГРЕССЕ. Микрофон собран, протестирован и работает! Я не проводил тесты частотных характеристик, но я обновлю эту страницу тестами и звуком, как только у меня будет для этого время.

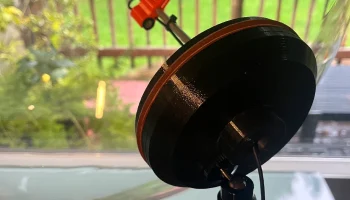

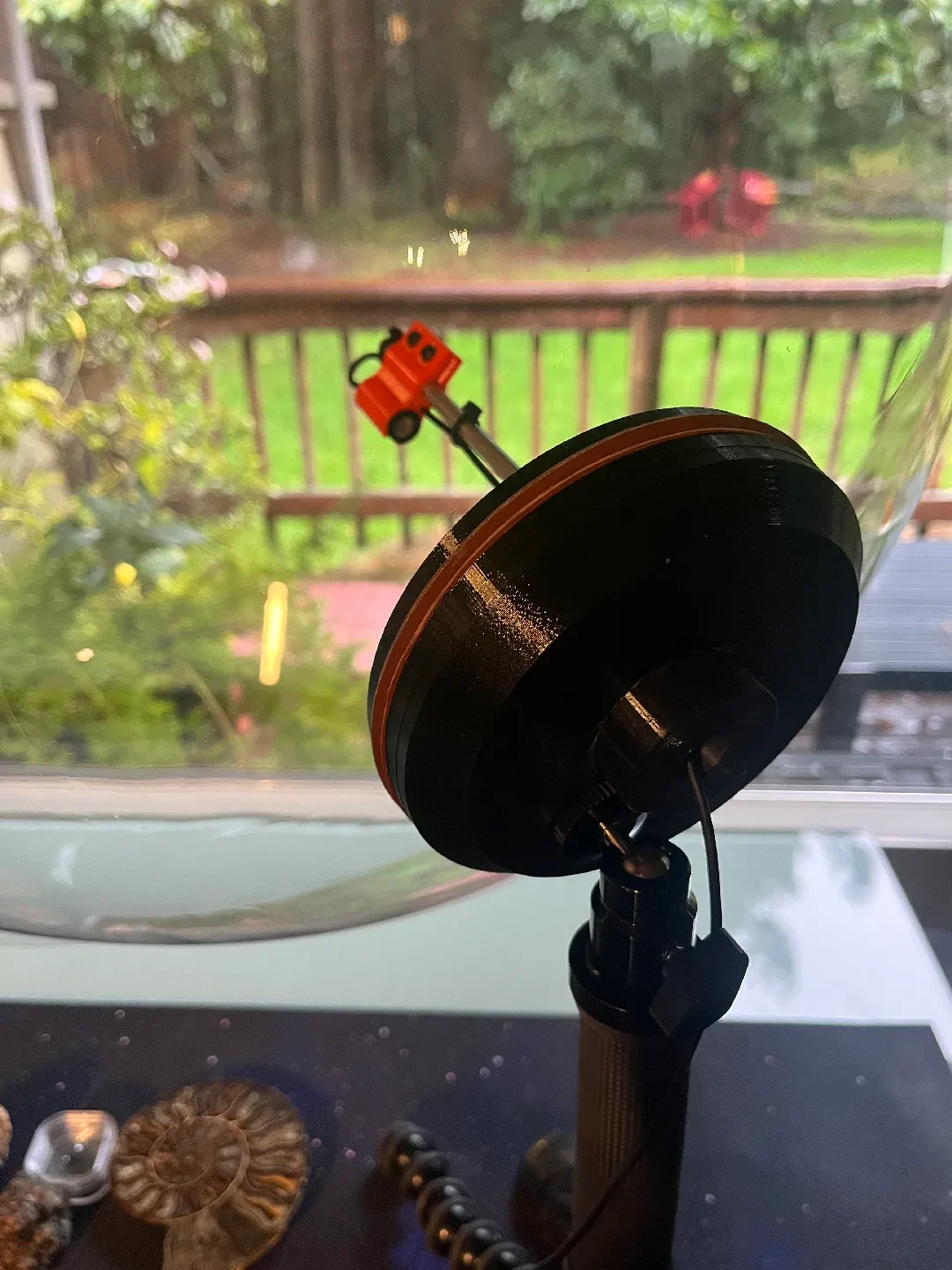

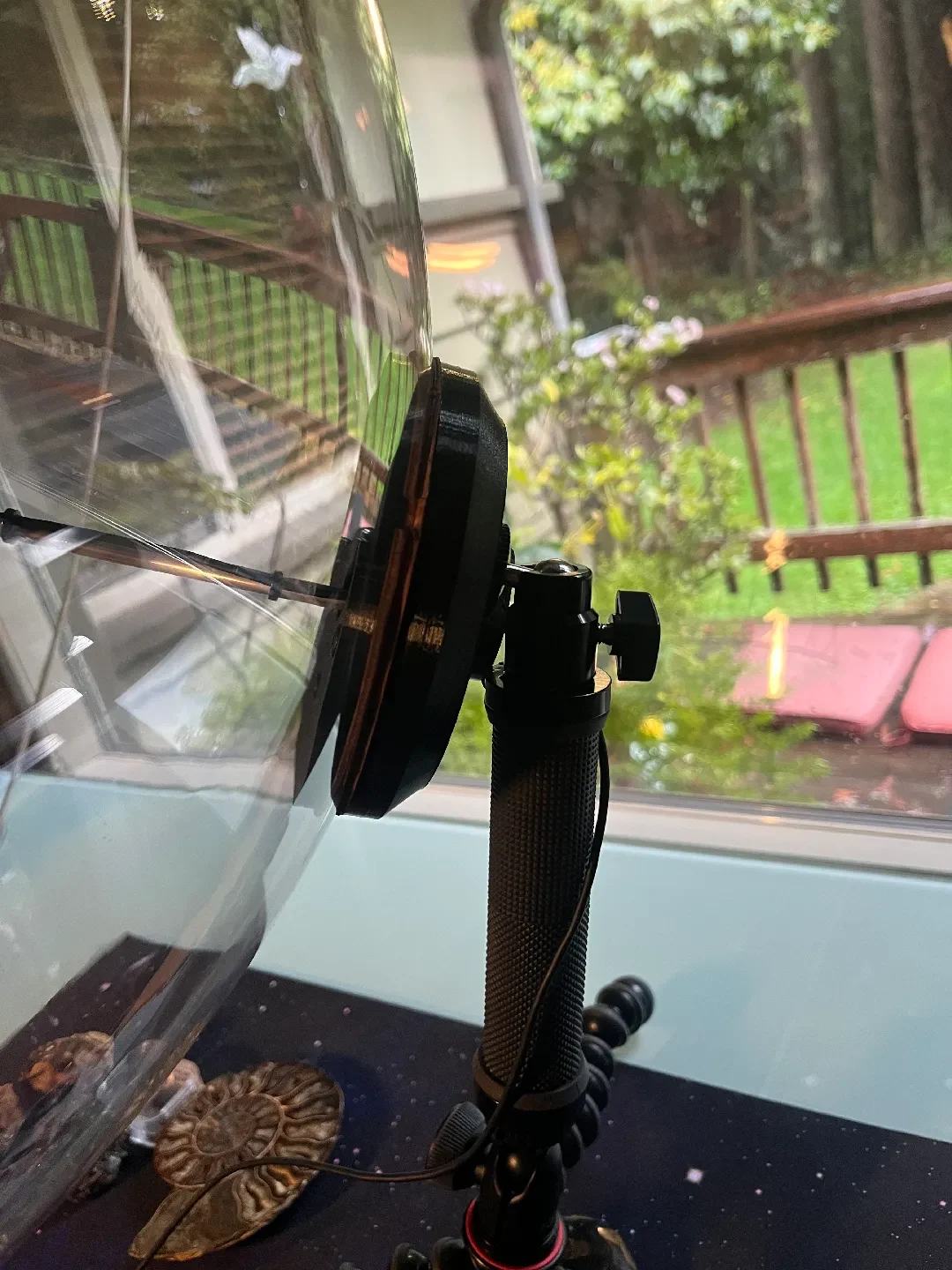

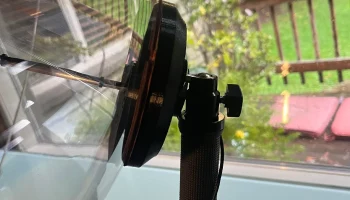

Одна из проблем, которую необходимо решить, заключается в том, что одного соединения для ручки недостаточно, поскольку тарелка хочет вращаться. Я работаю над решением — либо точка крепления под углом 90 градусов, либо конструкция/переходник на два болта.

____________________________

Параболический микрофон — это микрофон, в котором используется параболическая антенна для сбора и фокусировки звуковых волн в фокусной точке, где звук может быть собран и отправлен на стандартное устройство аудиозаписи или прослушивания. Хотя они и не так точны, как микрофон-пушка, они неплохо улавливают звук с одного направления. Это делает их полезными для усиления звука на большом расстоянии. Их часто используют в спортивных трансляциях и полевой записи.

Компания Wildtronics, Inc. производит превосходные параболические микрофоны. Они намного доступнее, чем их конкуренты, но я хотел попробовать свои силы в версии, сделанной своими руками. К счастью, они также сами продают свою очень хорошо сделанную посуду из поликарбоната для домашних мастеров.

Эта модель содержит четыре компонента:

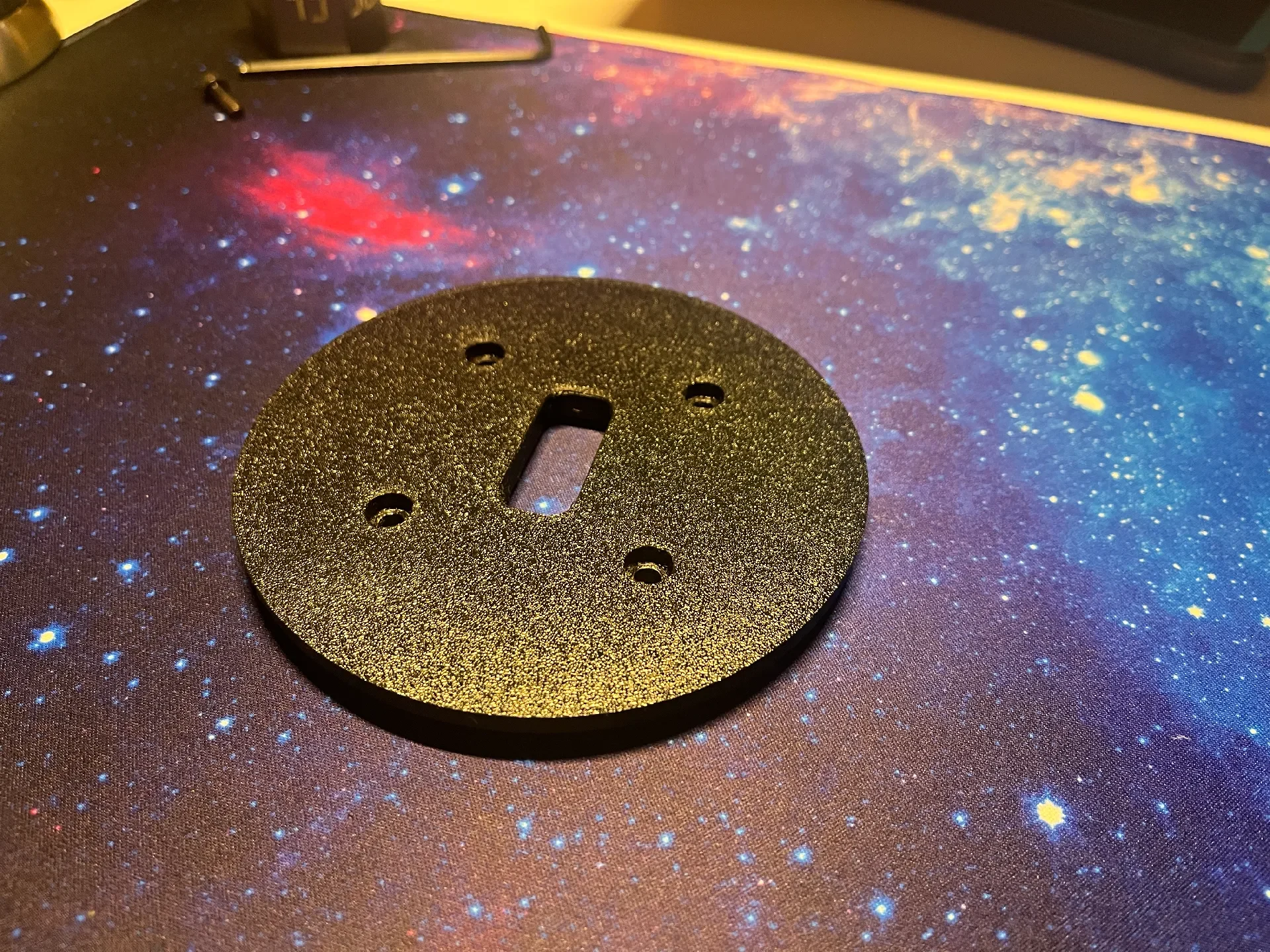

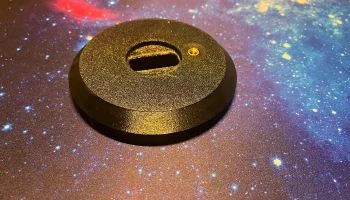

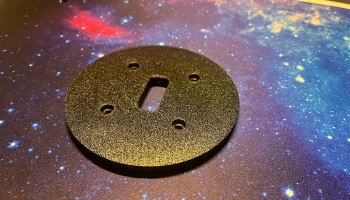

Передняя и задняя пластины предназначены для удержания тарелки и обеспечивают место для установки микрофона.

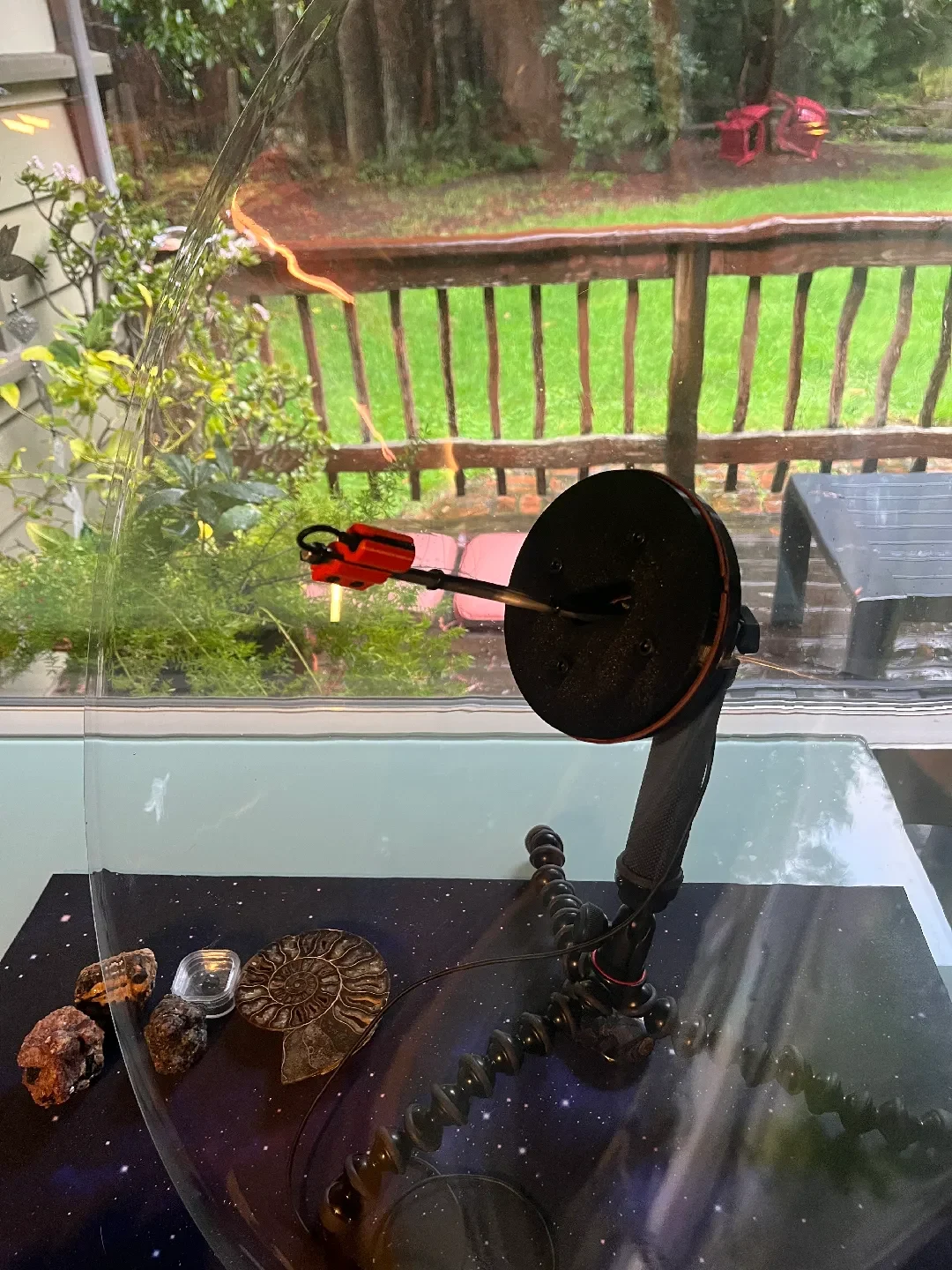

Микрофонный зажим предназначен для крепления микрофона Clippy EM272 на опорном кронштейне и направления кабеля обратно к центру тарелки.

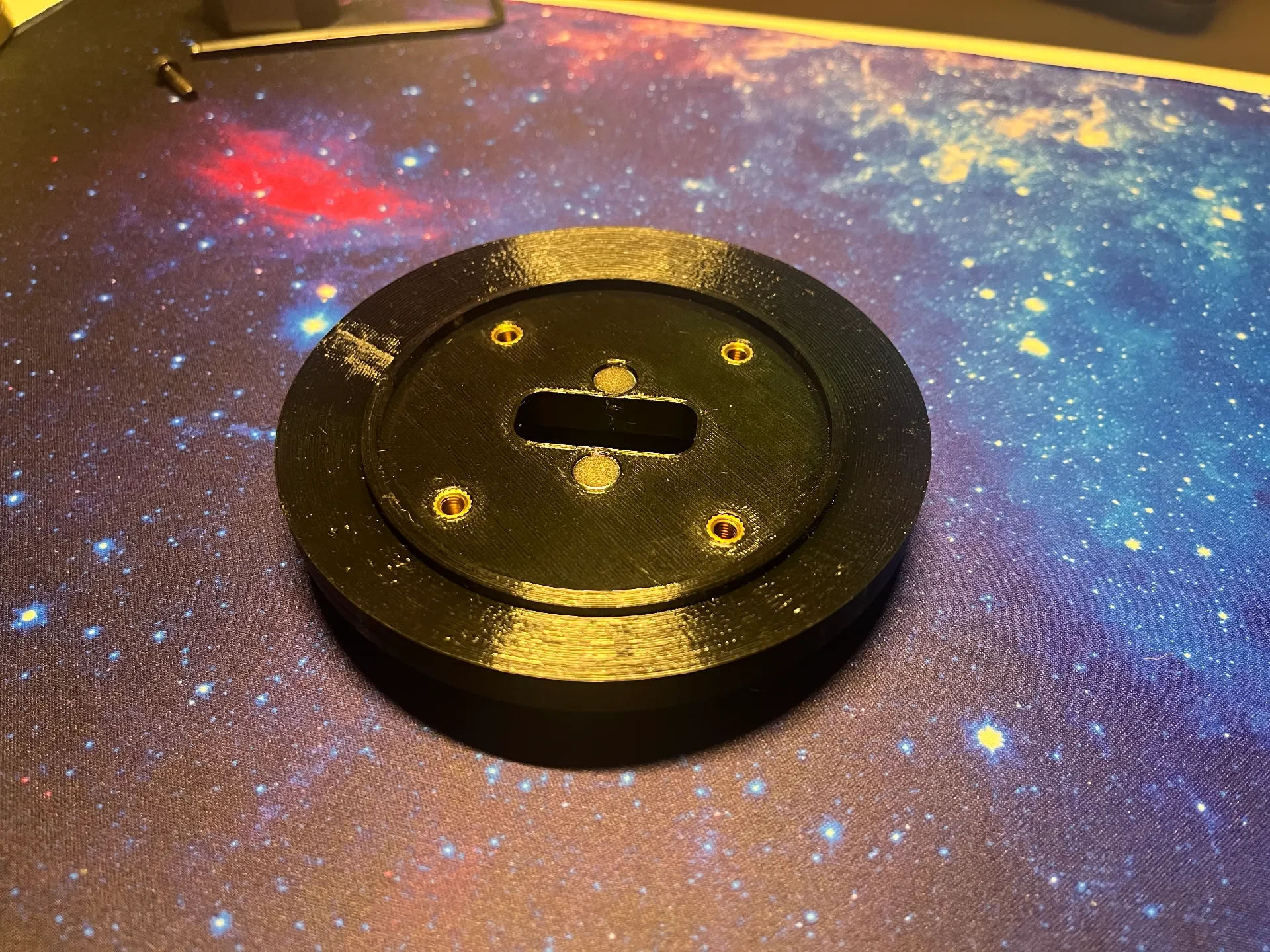

Крепление микрофона крепится с помощью сильных магнитов к задней панели и позволяет быстро разобрать узел, поэтому самый хрупкий и чувстви��ельный элемент (микрофон) можно легко положить в сумку и защитить во время похода на поле или обратно, в то время как более или менее неразрушимая антенна из поликарбоната находится снаружи.

Вес

Крепление для микрофона (с алюминиевым кронштейном, зажимом для микрофона, микрофоном Clippy со шнуром и разъемом XLR)
97 г/3,4 унции

Сборка тарелки (передняя/задняя пластины, ��рокладки и тарелка из поликарбоната)
687 г / 1 фунт 8 унций

Ручка
172 г/6,1 унции

Общий вес поля
952 г / 2 фунта

Предостережения

Незакрытый всенаправленный микрофон, такой как Clippy, не идеален для параболической антенны и будет терять часть звука в диапазоне 800-1500 Гц, но он крошечный, недорогой и имеет очень низкий собственный шум. Конечно, можно было бы перепроектировать зажим для более петличного кардиоидного микрофона. Я открыт и для других предложений. Я могу попытаться придумать звуковую перегородку — что-то вроде маленькой «шляпы», которая крепится на конец опорного рычага, чтобы блокировать звук, попадающий на заднюю часть микрофона. Посмотрим.

Печать

Я напечатал их PETG с соплом 0,4 мм на текстурированном листе.
Высота слоя 0,2 мм, 5 периметров
Передняя и задняя пластины требуют заполнения примерно на 50% для обеспечения хорошей жесткости.
Меньшее крепление для микрофона подойдет при заполнении на 15-20%.

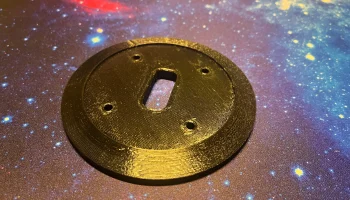

Распечатайте переднюю пластину плоской стороной вниз. Поддержка необходима только для отверстий под винты.

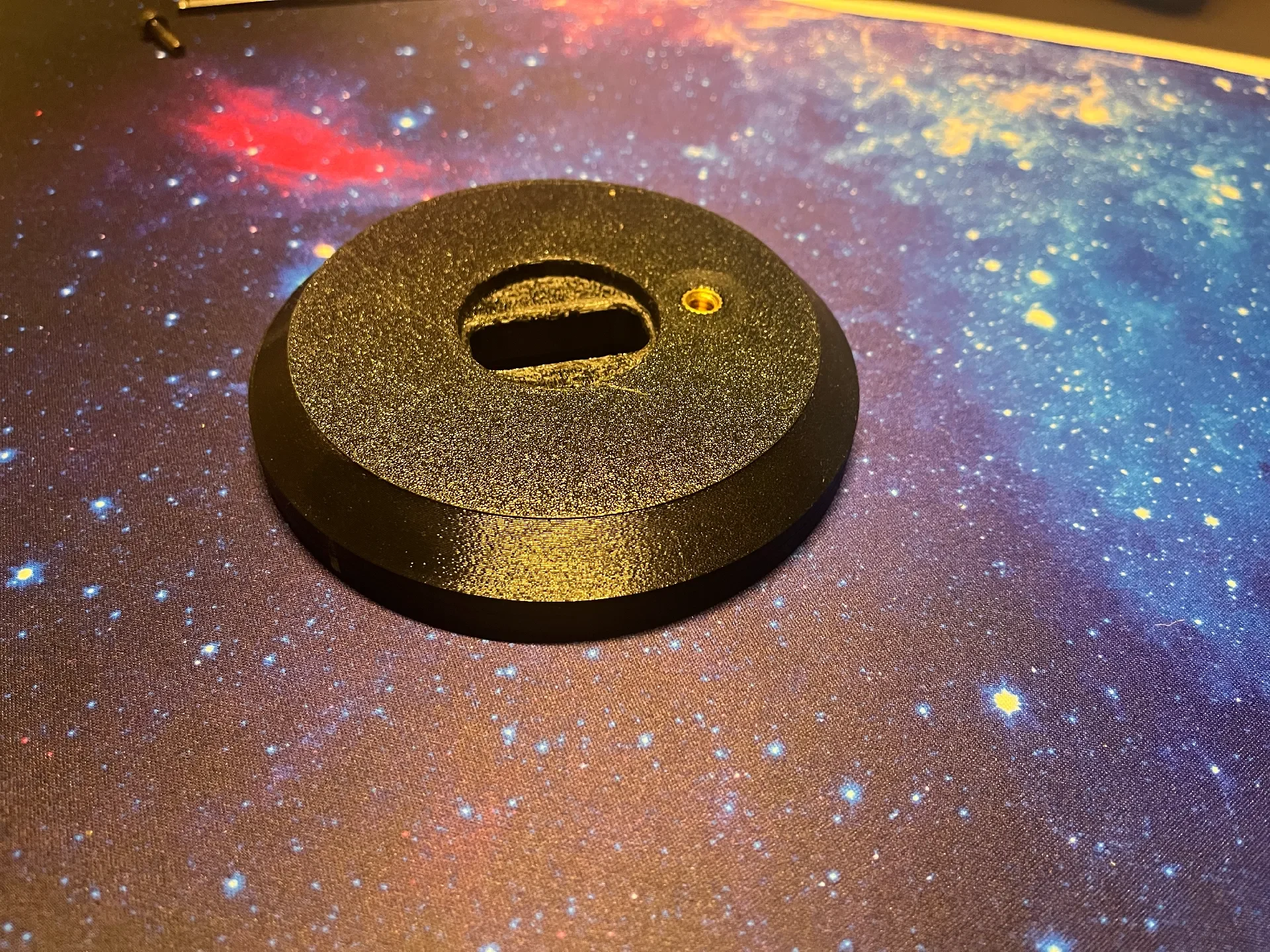

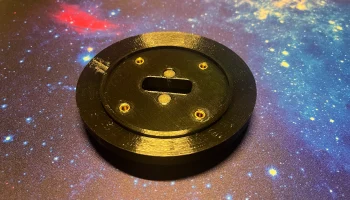

Распечатайте заднюю пластину обратной стороной вниз. Поддержка необходима для отверстия для вставки и гнезда для крепления микрофона, но не для скоса по краю, поскольку он составляет 45 градусов.

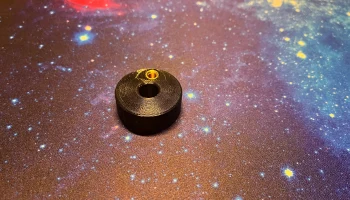

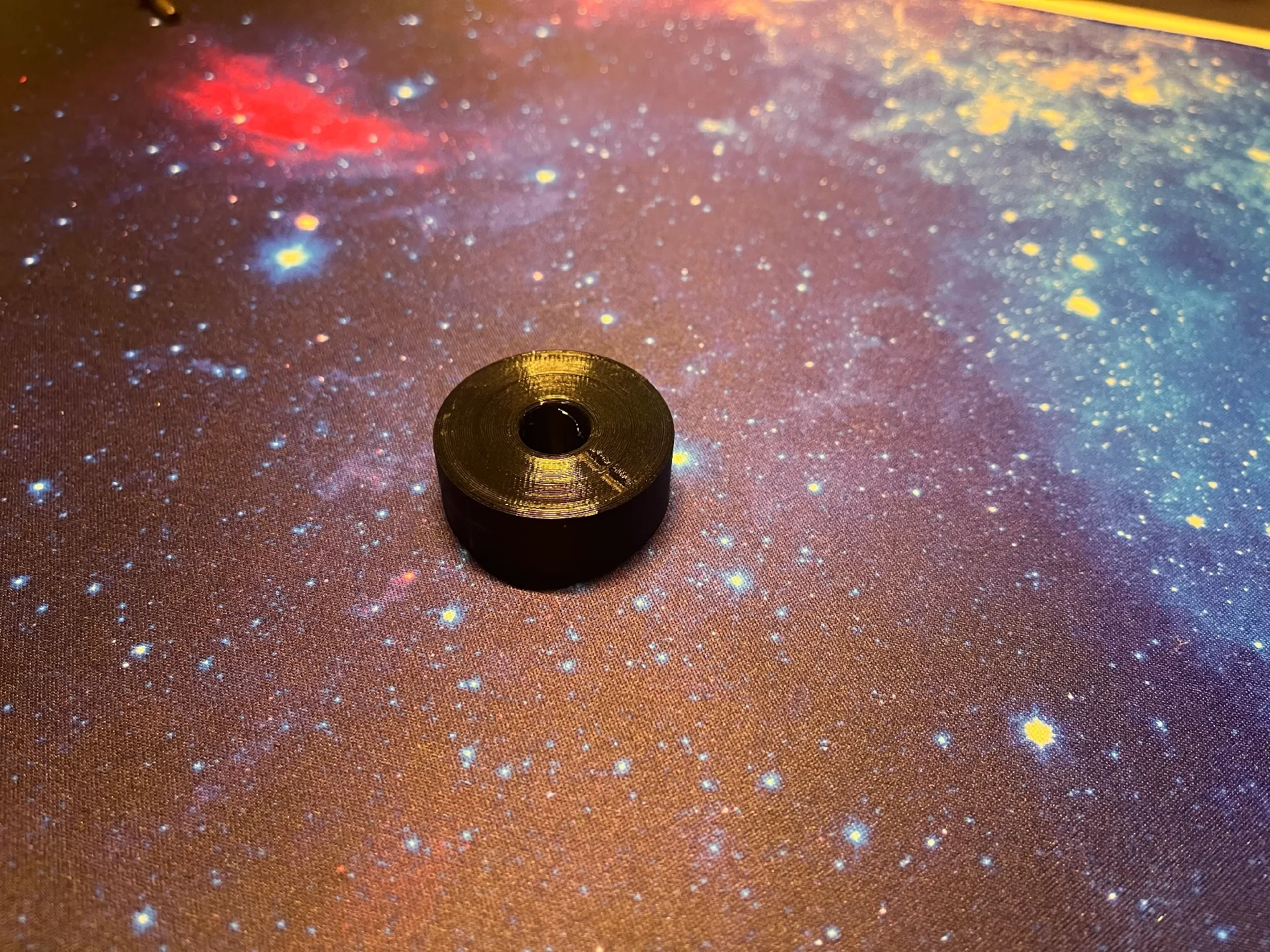

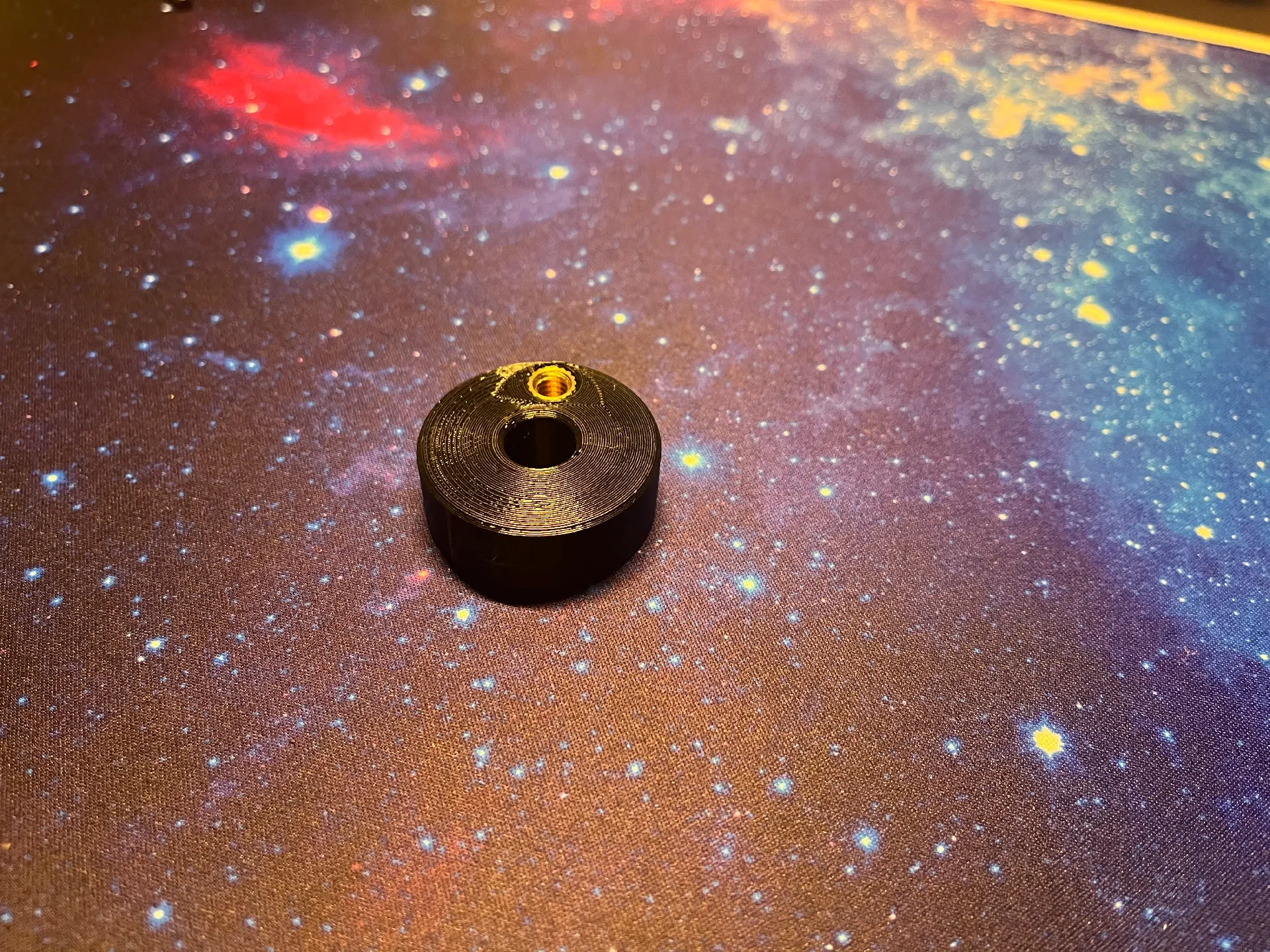

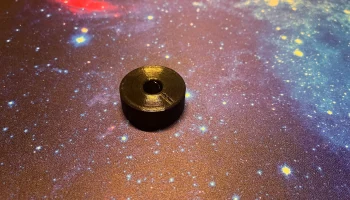

Распечатайте крепление для микрофона отверстием для вставки вверх.
При разрезании крепления микрофона вставьте паузу на соответствующем слое, чтобы добавить два магнита. Убедитесь, что они установлены в одинаковой магнитной ориентации.

Помимо печатных деталей, потребуется следующее оборудование:

Параболическая тарелка с центральным отверстием диаметром 3 ¾ дюйма, подобная той, что предлагает Wildtronics.
Микрофон Clippy EM272 (или создайте свой собственный клип и используйте что-нибудь другое)
4 цилиндрических магнита размером 0,375 x 0,375 дюйма
2x ¼"-20 ��ермофиксирующих вставки, подобные этим, от CNCKitchen
4x5 мм термофиксирующие вставки
4 винта с шестигранной головкой M5x16 мм.
2 винта с шестигранной головкой M3x8 мм
2 шестигранные гайки M3
1 шатун ¼-20-9 дюймов, обрезанный до ~7 дюймов
2 прокладки из пенопласта или резины толщиной ~ 1-2 мм.
Стандартная круглая прокладка не подойд��т из-за конической формы тарелок. Возможно, вам придется найти и вырезать это самостоятельно. Подойдет тонкий неопрен, резина или силикон. Цель состоит в том, чтобы погасить вибрации между тарелкой и микрофонным элементом.
