Выдвижные выступы в стиле Graflock для широкоформатной к...

До сих пор эта конструкция была протестирована только с моментальным возвратом Lomograflock 4x5. И пока широко не использовался. Я не несу ответственности, если насадка на задней панели вашей камеры выпадет...!

С 1949 года большинство камер с обзором 4x5 не только имеют пружину для установки стандартного держателя пленки, но также используют систему скользящих удерживающих зажимов, используемую в камерах Graflex.

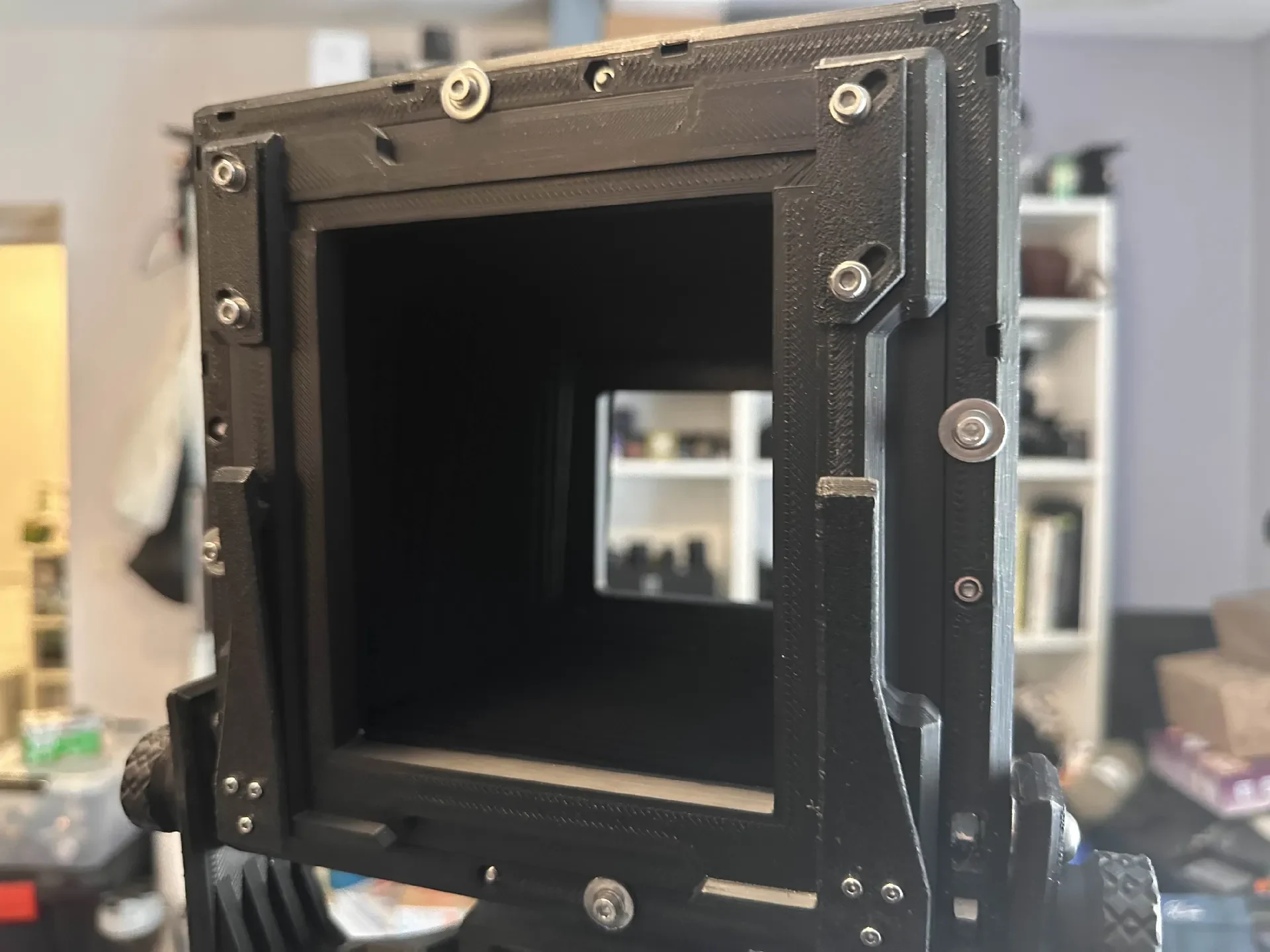

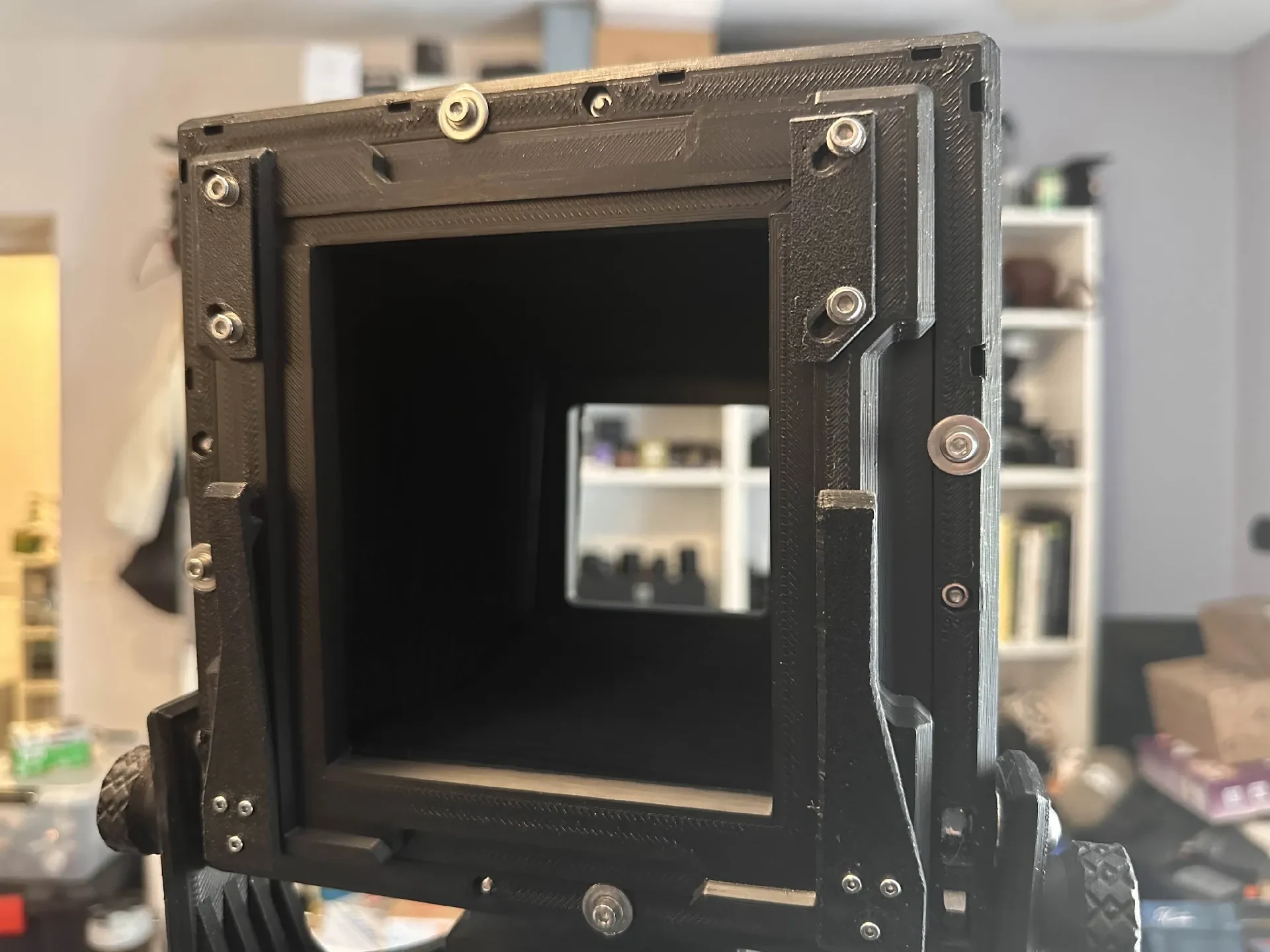

Это очень небольшое дополнение к задней части «Большой форматной камеры 4x5» @KevinValverde_323286 позволяет после снятия держателя матового стекла закрепить аксессуары, предназначенные для использования с камерами, совместимыми с аксессуарами «графлок».

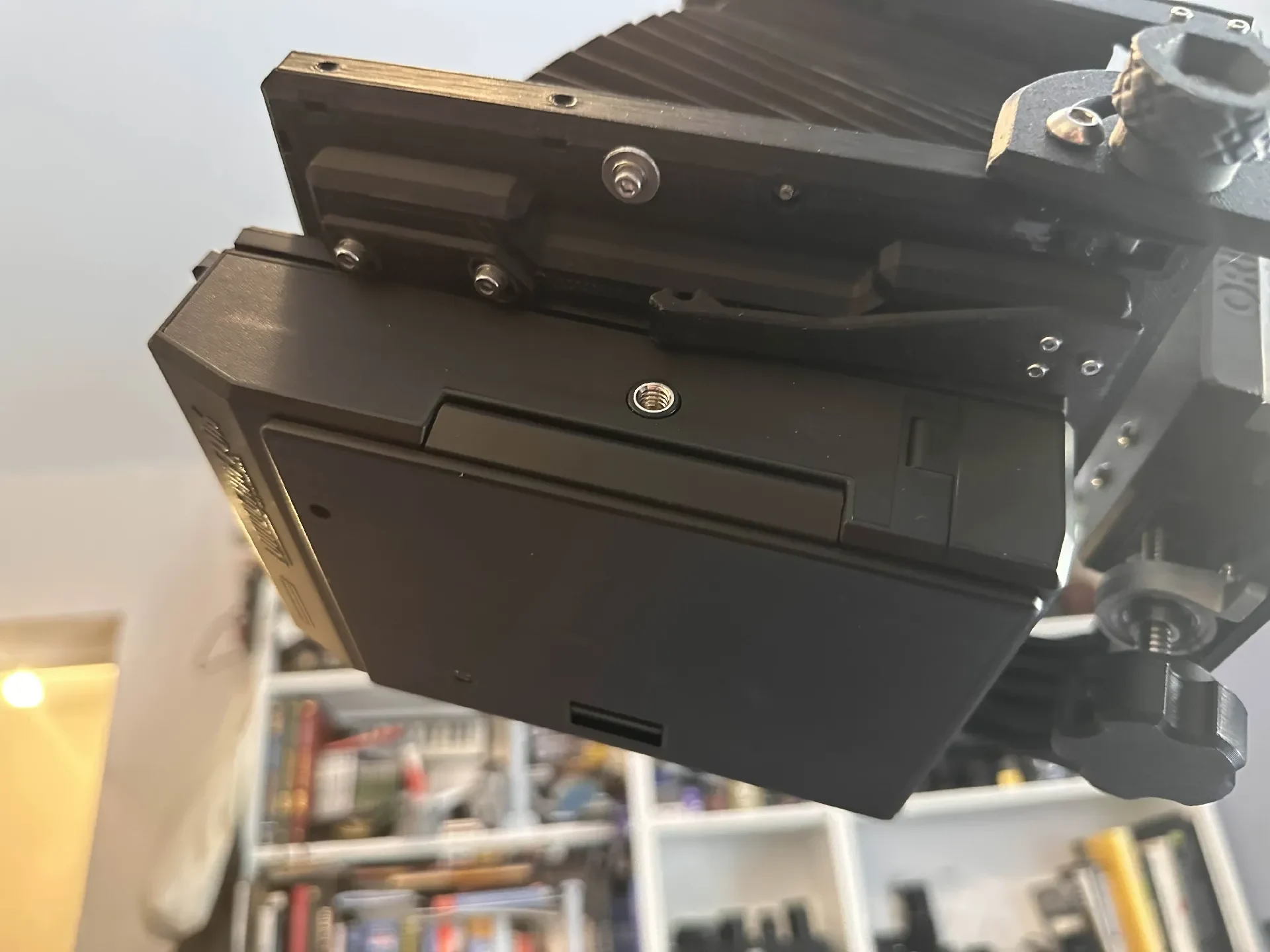

Пока что мне удалось проверить это только на LomoGraflock, задней панели, которая снимает пленку Instax Wide на широкоформатные камеры. Ожидается, что задняя часть увеличителя Intrepid и задняя часть адаптера для рулонной пленки от Horseman будут работать, но я не могу сказать наверняка.

Я также собираюсь убедиться, что эта модификация будет совместима с комплектом увеличителей Intrepid 4x5, но в настоящее время у меня его еще нет. Это менее важно, поскольку увеличитель используется в статических условиях, в темной комнате, в такой ориентации, где гравитация вам поможет, если вы хотите использовать его вертикально. Как правило, это обычный способ сделать это.

ОБНОВЛЕНИЕ от 10 ноября 2025 г.: я получил комплект увеличителя 4x5 от Intrepid, и он немного слишком широк, чтобы в него поместиться, может быть, на пару миллиметров, а их направляющие из графлока не доходят до самого края детали. В карман для матового стекла можно вместить его, если расширить его на эту величину. но добавленные направляющие не смогут его ухватить.

Была добавлена ​​деталь нужного размера, поэтому вы можете использовать с камерой комплект увеличителя Intrepid 4x5. Скользящие части для фиксации не подходят к этому инструменту, но для печати их должно быть достаточно. Может быть, выделить держатель для режима «увеличения»?

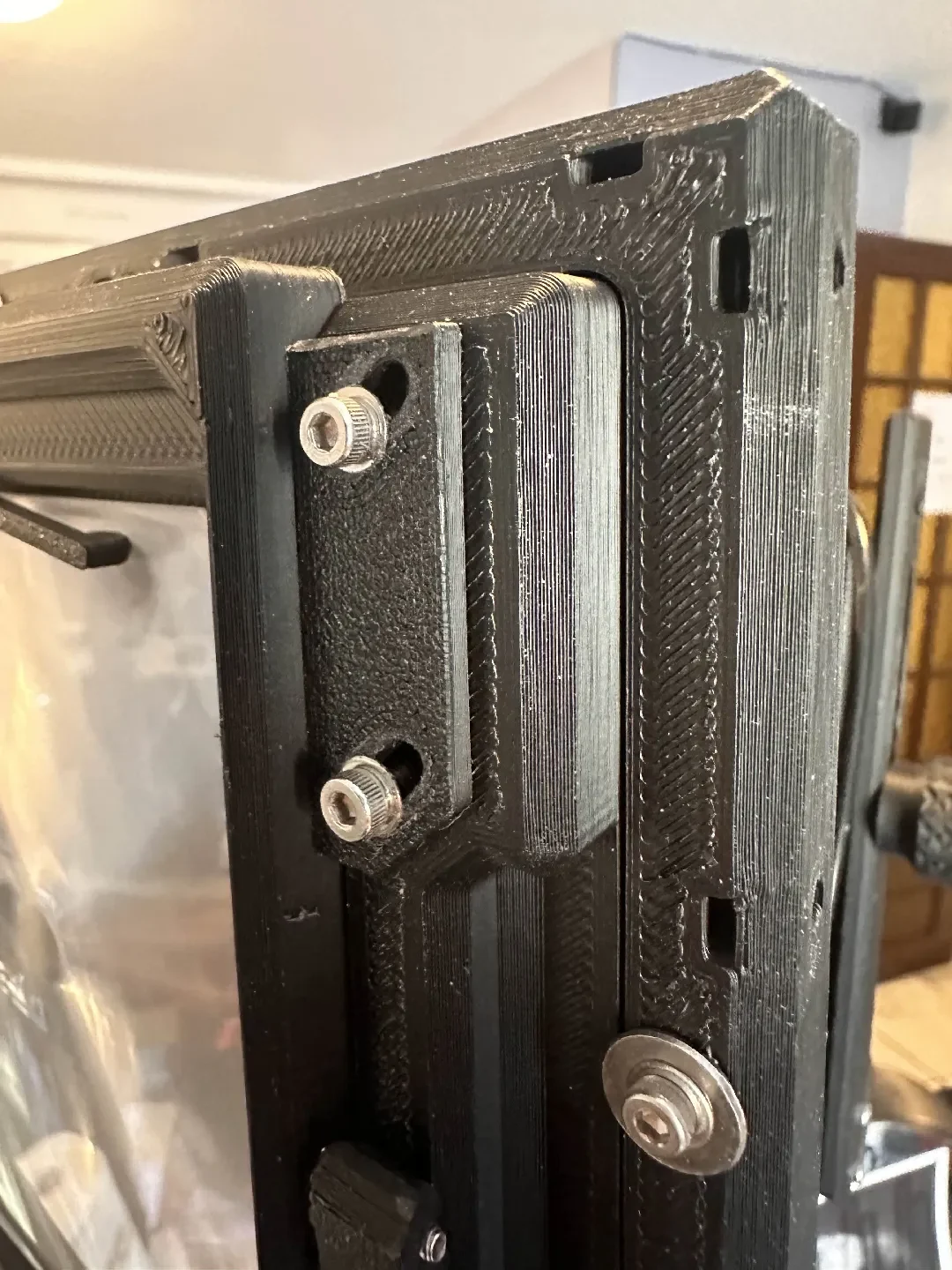

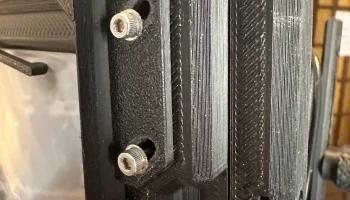

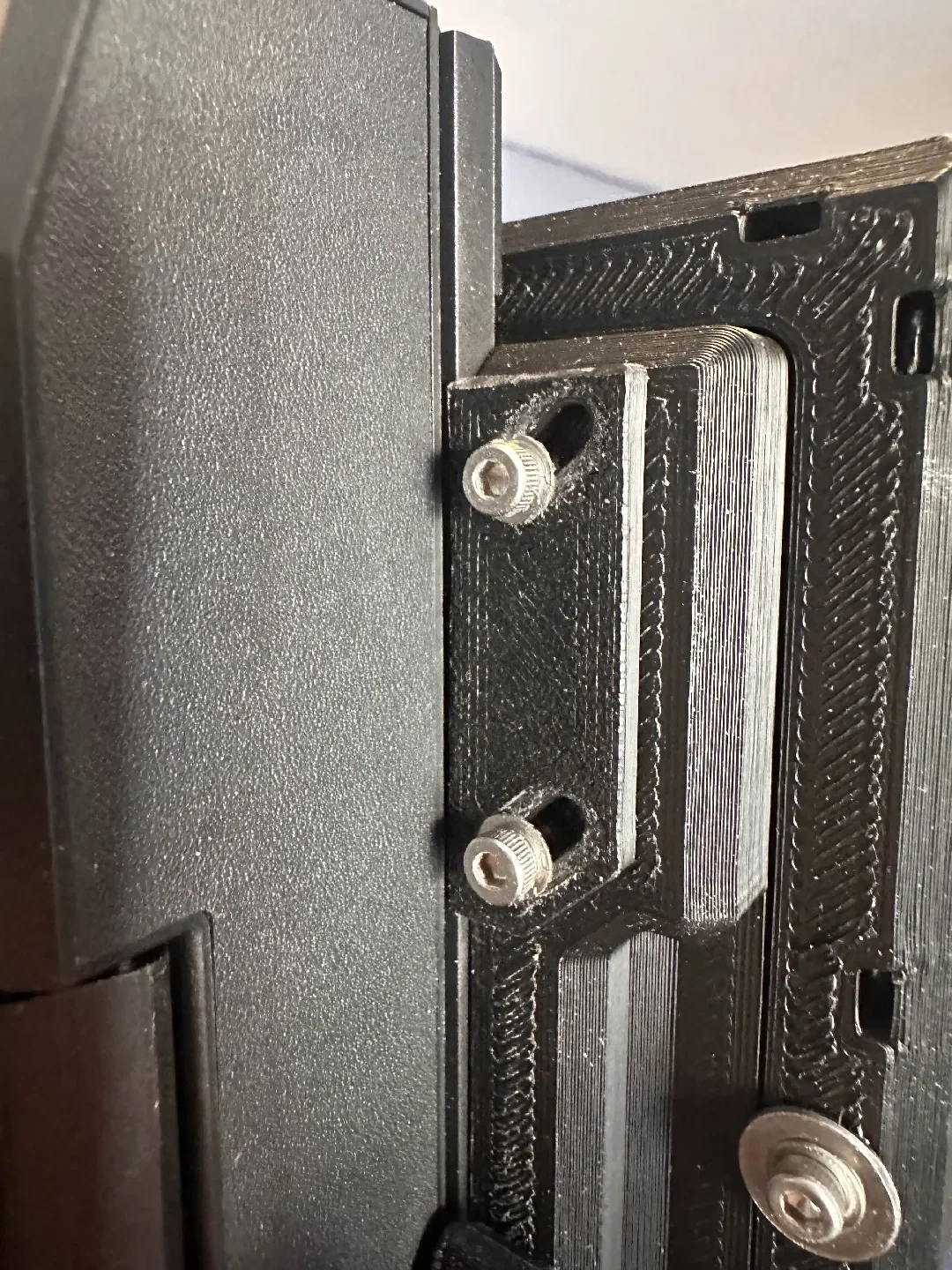

Чтобы собрать это, вам нужно использовать 4 латунные вставки M3, соответствующие спецификации Voron (M3x4x5 мм), чтобы добавить их к 4 отверстиям в задней части рамы. Затем используйте винт M3x6 и шайбу.

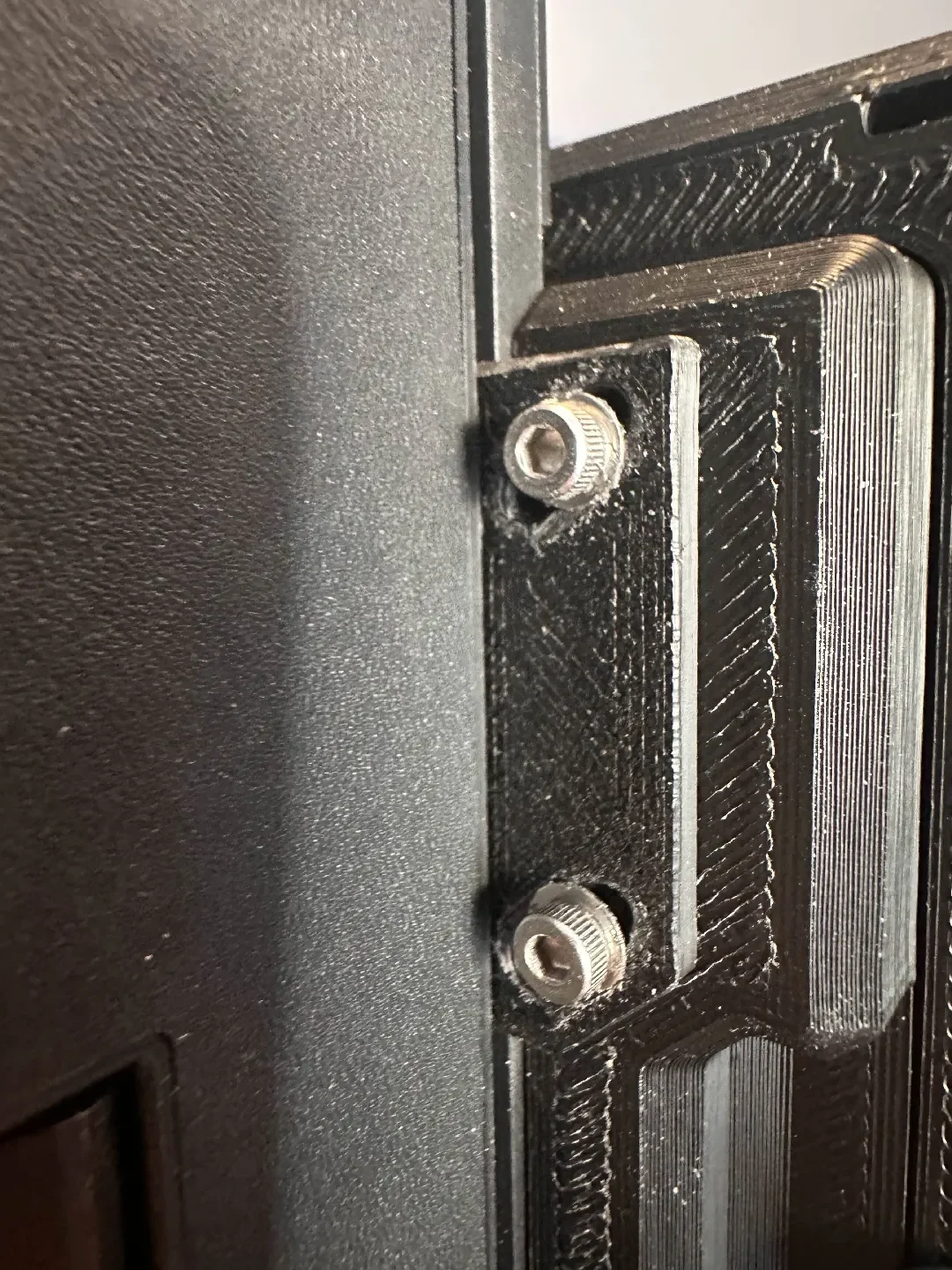

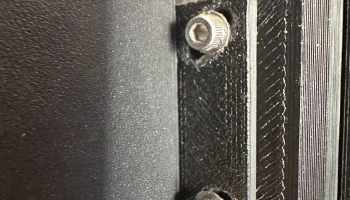

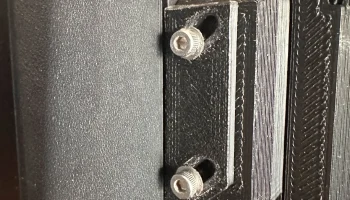

Верхние поверхности направляющих и задней части соприкасаются, что может обеспечить достаточное трение, чтобы надежно удерживать все на месте благодаря затяжке винта и натяжению веса аксессуара, работающего друг против друга.

Я предлагаю затянуть винты так, чтобы направляющие могли перемещаться с некоторым усилием, но не свободно, и предлагаю использовать фиксатор резьбы средней прочности на винтах («синий» тип).
