Кронштейн для посудомоечной машины Ikea HYGIENISK

В нашей посудомоечной машине Ikea HYGIENISK сломался держатель подставки для посуды. Начнем с того, что это довольно хрупкая часть. Вы можете заказать только полностью новую стойку, а не пластиковые детали… Поэтому я спроектировал новую.

Это нужно распечатать на термостойком материале, я выбрал Prusament ASA. Это очень хорошо печатается на Prusa MINI+ без корпуса, поскольку детали маленькие.

Я включил файлы Fusion 360, если вы хотите отрегулировать допуски или, возможно, перемешать их для другой посудомоечной машины.

Рекомендую распечатать с полями и 4 внешними периметрами.

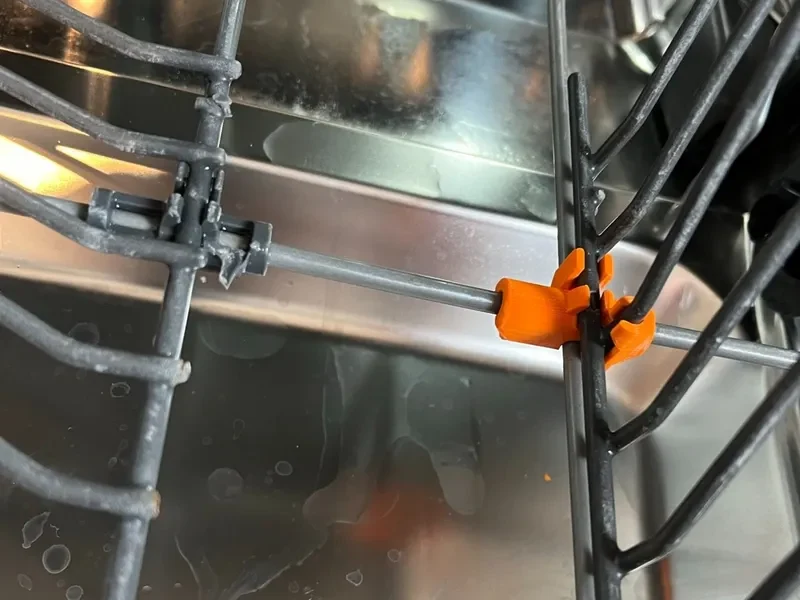

Оранжевая часть напечатана из PLA, чтобы проверить посадку и выделить ее на фотографиях. Фактические детали изготовлены из черного ASA, как показано на печатной платформе. Ознакомьтесь с руководством по материалам Prusa, чтобы узнать, какую поверхность использовать и нужен ли для нее барьер, например клей-карандаш. Я использовала атласный лист, чтобы обойтись без клея-карандаша.

16.10.2023: V2 — деталь усилена и немного ослаблены допуски. После нескольких использований зажимы могут сломаться.
