Поворотно-поворотный блок 4 сканера / Dreh- Schwenkeinhe...
Dreh-/Schwenkeinheit für Scanner (z.B. OpenSCAN)
Обновление: Es gibt nun eine Lösung für OpenScan:
https://github.com/OpenScan-org/OpenScan2/issues/64
Вихтиг:
Это значит, что нужно использовать механические компоненты. Eine Steuerung, z.B. mt Arduino или Raspberry PI, вы всегда можете использовать его. Sollte jemand soetwas erstellen, würde ich mich über eine Info freuen.
(Ich persone suche übrigens eine Variante, die extern mit Python angesteuert werden kann)
Функция:

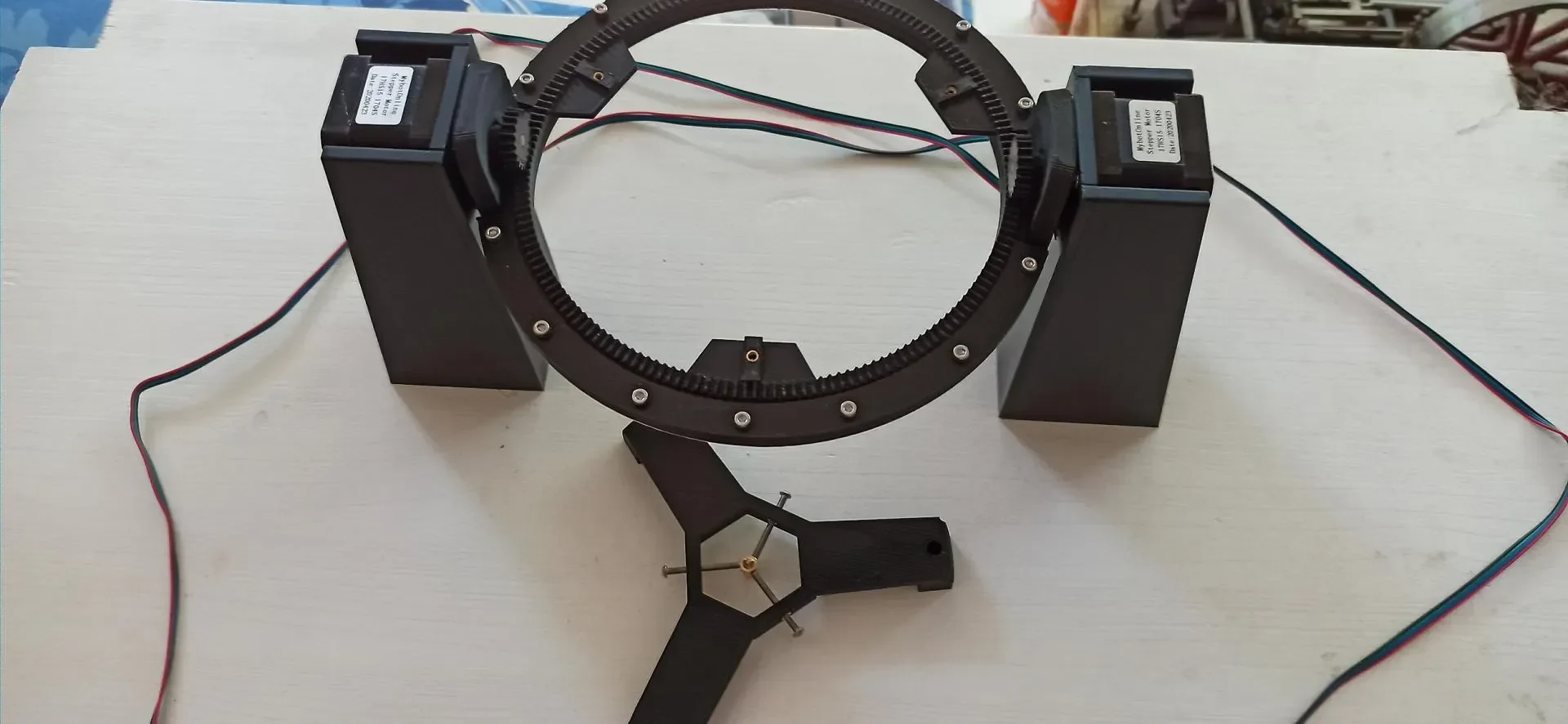

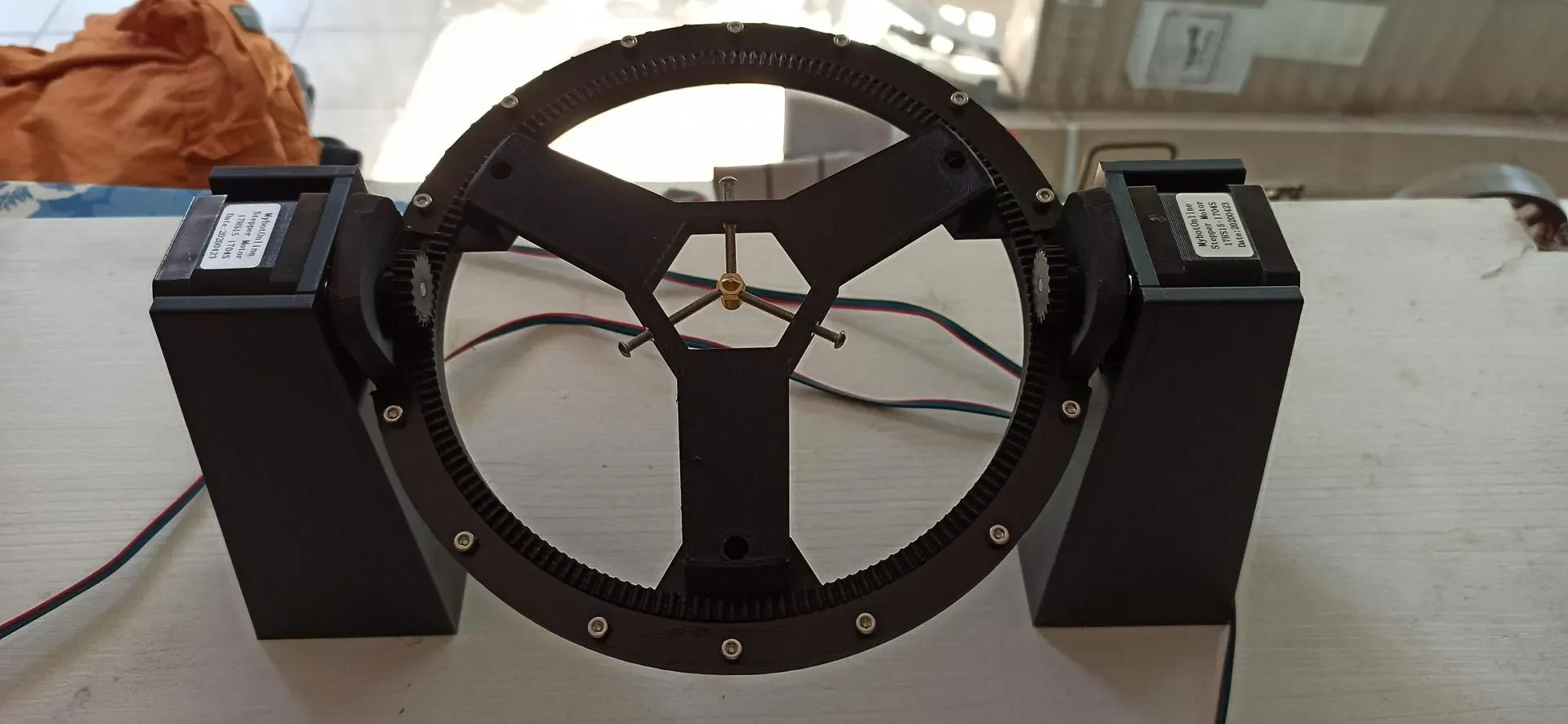

An der Dreh-/Schwenkeinheit с 2 NEMA17 Schrittmotoren verbaut. Dadurch kann das Bauteil um seine eigene Achse gedreht und Geneigt Werden.
Beide Motoren в selber Drehrichtung: Das Bauteil dreht sich um seine Längsachse
Drehrichtung der Motoren gegenläufig: Das Bauteil dreht sich um seine Querachse
Die Kamera wird dabei externan einem Stativ (или ähnlichem) позиционируется.

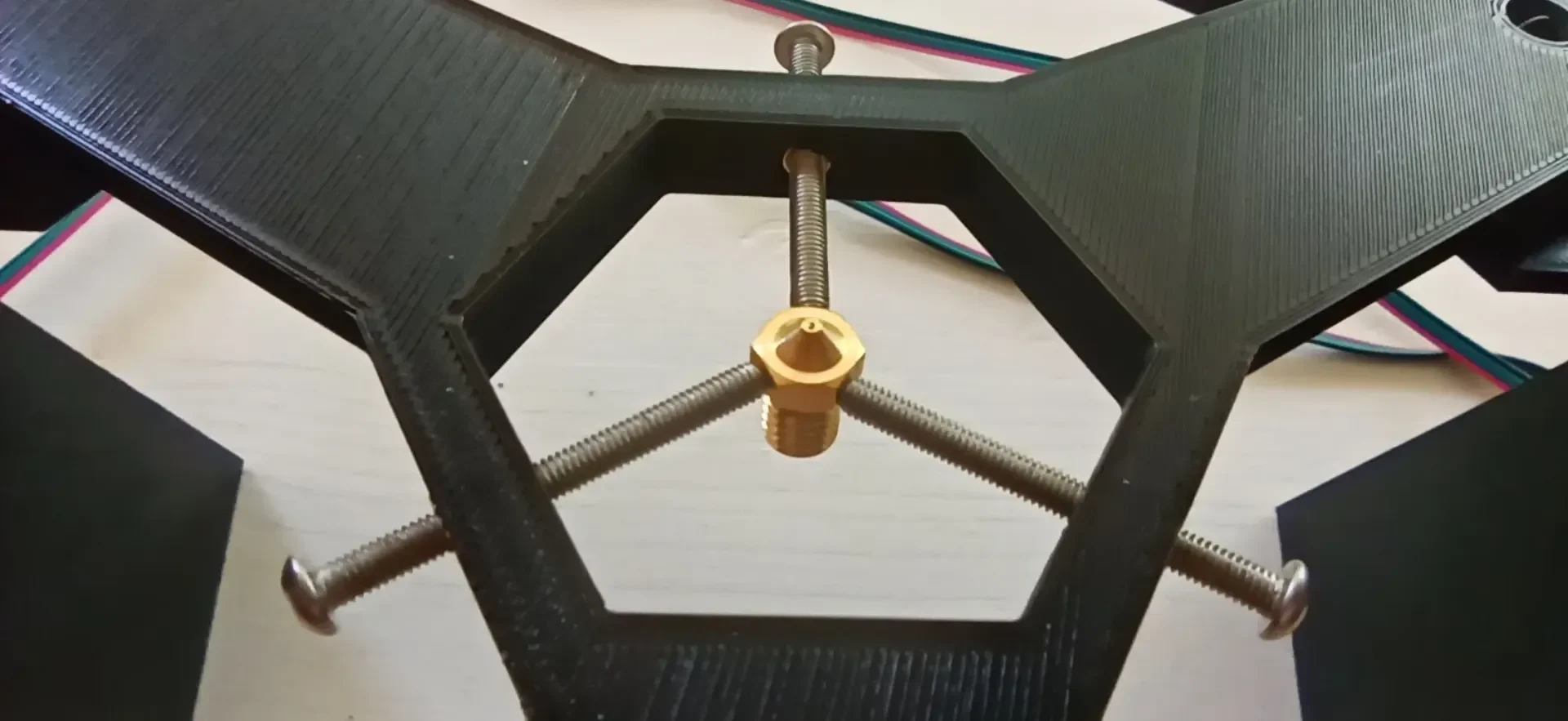

Die von mir eingespannte Düse dient nur der Demonstration.
Die Step-Datei Zahnkranz dient dazu, eigene Bauteilaufnahmen zu erstellen.
Монтаж

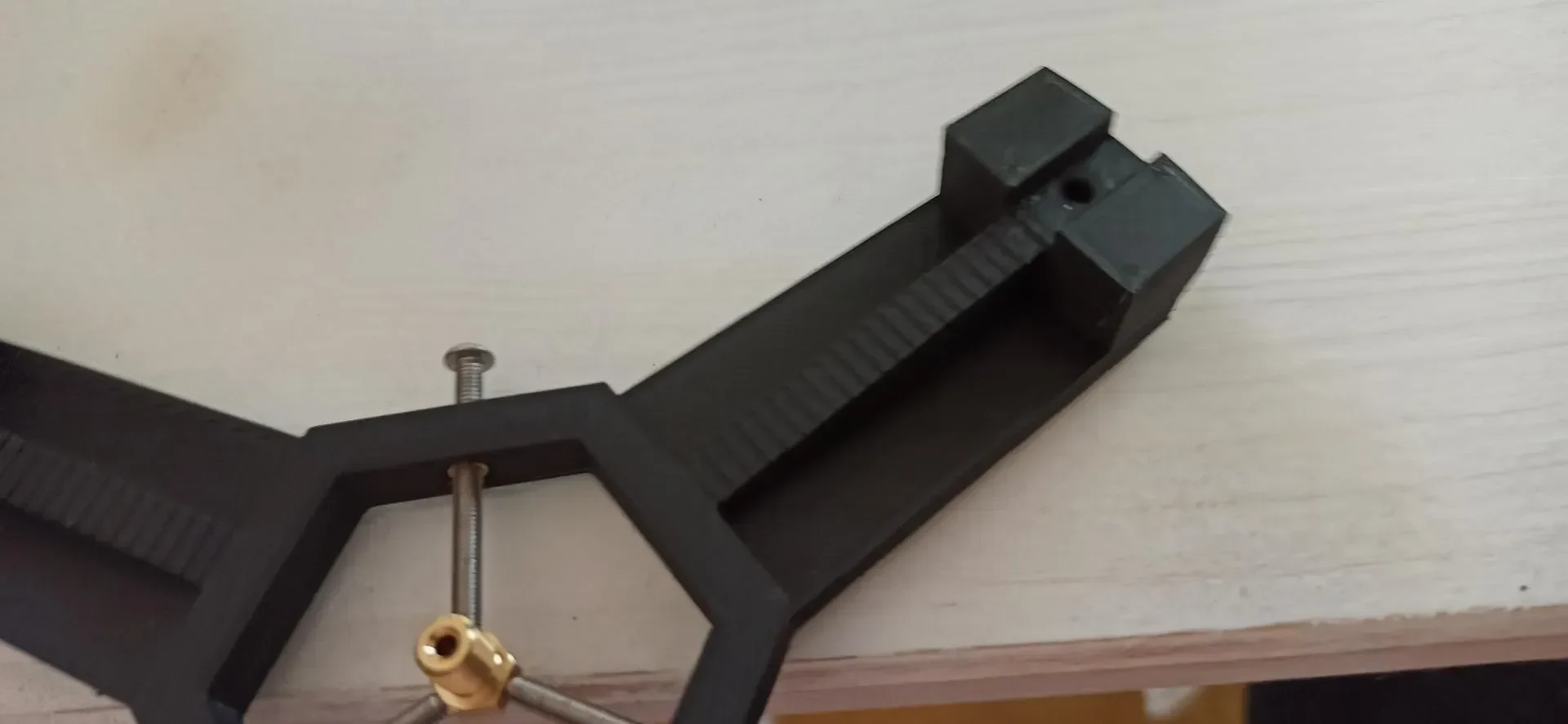

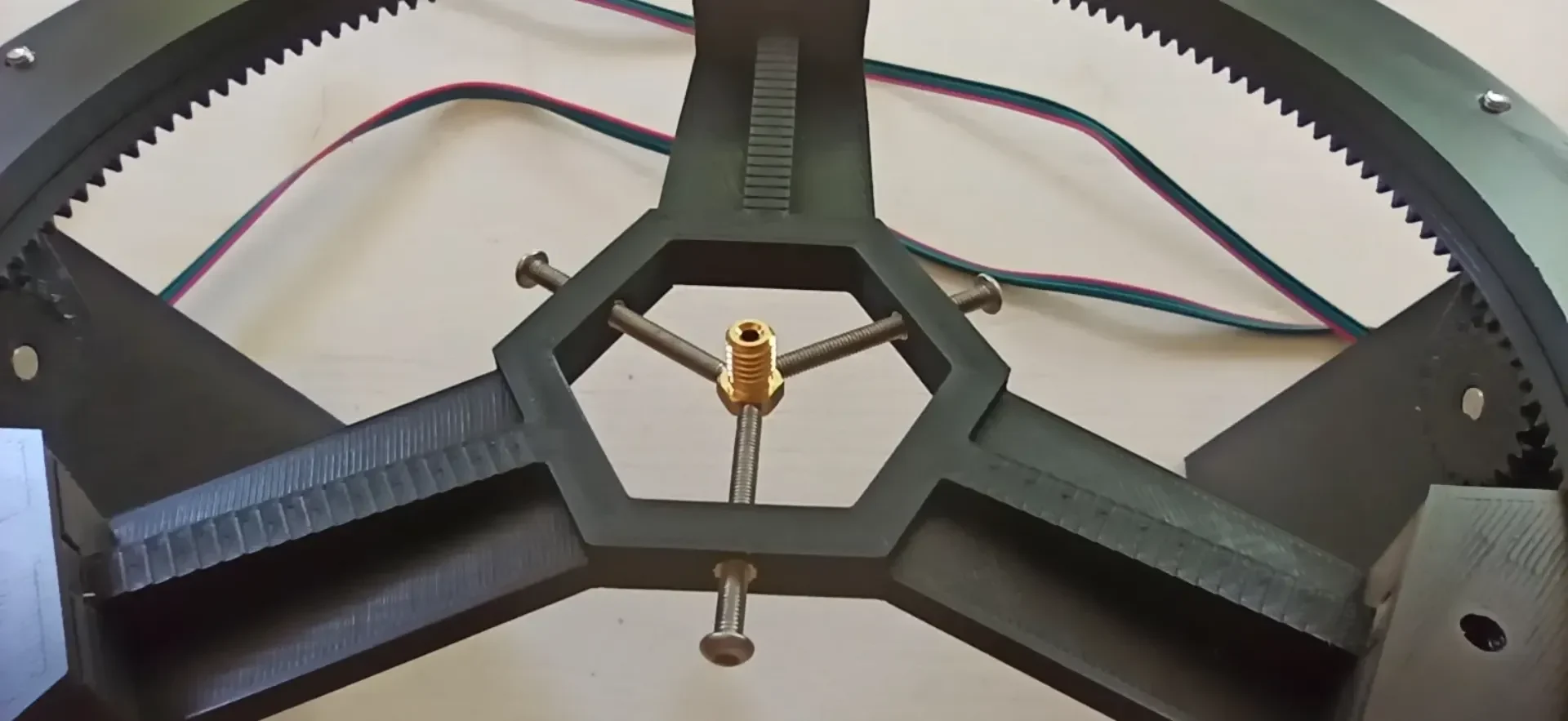

Die Gewindeeinsätze in alle 17 4mm-Löcher der Aufnahme einschmelzen. 3 недели в Занкранце. Dann den Zahnkranz, die Aufnahme und die beiden Klammern mit M3x10mm Schrauben verschrauben.
Nun die beiden Kugellager в die Aufnahme pressen.
Die beiden NEMA 17 и die Seitenhaltern mit 8x M3x6mm Schrauben verschrauben
Jetzt Jeweils Seite für Seite die Achse des NEMA 17 durch das Kugellager stecken und dabei gleichzeitig das Zahnrad klein auf die Achse pressen/drücken.
английский
Импортировать:
На данный момент есть только механические детали. Контроллер на базе Arduino или Raspberry Pi еще не готов. Но я ищу это. Итак, если вы сможете это построить, пожалуйста, сообщите мне.
Функция:
Установлены 2 шаговых двигателя NEMA 17.
Оба шаговых двигателя по часовой стрелке: Деталь вращается вокруг своей оси.
Один шаговый двигатель по часовой стрелке, другой против часовой стрелки: деталь вращается вокруг шаговой оси.
Камеру необходимо установить снаружи на штатив или что-то подобное.
Насадка на фотографиях предназначена только для демонстрации использования приспособления.
Step-file Zahnkranz можно использовать для проектирования собственных светильников.
спецификация
1x Ауфнаме
2x Кламмер
1x Занкранц
2x Зайтенхальтер
2x Занрад Кляйн
2x Nema 17 (Wellendurchmesser 5 мм, z.B. vom Anet A8)
мин. 17 Gewindeeinsätze M3 (ich habe ruthex M3S verwendet)
2 Kugellager 635 2z (или энлих)
Ich offe ich habe nichts vergessen. Rückmeldungen nehme ich gerne entgegen.
