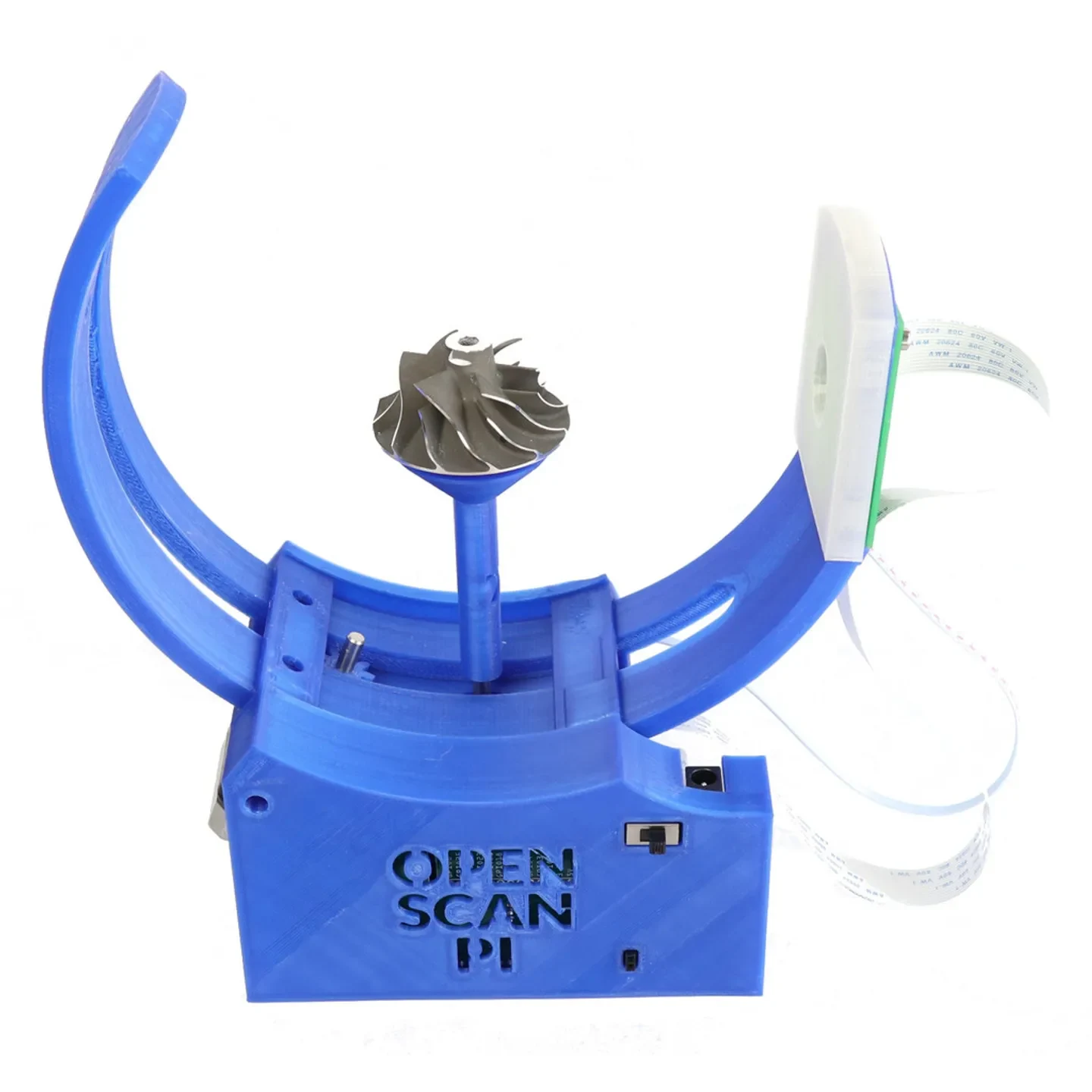

OpenScan Mini - 3D-сканер для печати

2020-08-17 Спасибо всем за ваши отличные отзывы! На этой неделе я внесу некоторые (незначительные) изменения в дизайн, чтобы реализовать эти улучшения. Было бы здорово, если бы вы рассказали мне, как детали «00 Tester» работают на вашем принтере! Спасибо

Замечания — пожалуйста, прочтите :)

Несмотря на то, что я прошел несколько итераций, в будущем, возможно, придется изменить некоторые детали! Инструкция по сборке доступна здесь: https://en.openscan.eu/openscan-mini.

Сканер работает с существующим OpenScan Pi Shield (см. https://en.openscan.eu/pi-shield, но вы также можете использовать простой макет Raspberry Pi + с существующим pi-образом, представленным на моем веб-сайте.

Если вам нравится моя работа и вы хотите поддержать проект и дальнейшие разработки, вы можете поддержать меня через: http://buymeacoffee.com/openscan

Спецификация:
Малиновый Пи 3B+ или 4
Pi Camera v2.1 (8 мегапикселей) с ленточным кабелем длиной 50 см
Кольцевая подсветка OpenScan + кабель JST-XH 3P длиной 50 см
OpenScan Pi Щит
Нема 17 Шаговый двигатель
2x A4988 Драйвер шагового двигателя
Источник питания 12 В 2 А

25x M3x8 мм. Все эти детали доступны на моем сайте. Пожалуйста, внимательно выбирайте правильный вариант продукта (из-за разной длины кабеля).

3D-печать деталей

Все детали разработаны для печати и тщательно протестированы. Тем не менее, результаты печати и особенно зазоры могут различаться от принтера к принтеру. Пожалуйста, распечатайте тестер, чтобы проверить калибровку и настройки вашего принтера.
Если размеры деталей кажутся неправильными, возможно, вам придется масштабировать их с коэффициентом 10.

Общие настройки печати:

Высота слоя 0,2 мм
20% заполнение
Количество линий стены 3-4

Описание детали

(0) Тестер — сначала распечатайте эти два, чтобы проверить, правильно ли установлены ваши допуски и настройки поддержки. Обе части должны скользить с минимальным трением. Вы также можете проверить подключение ленточного кабеля камеры с помощью детали 0a. Часть 0b, возможно, потребует некоторой шлифовки и удаления слоновьих лап.
(1) Кольцо — только часть, нуждающаяся в поддержке. Возможно, также потребуется шлифовка, так как важно, чтобы эта часть могла относительно свободно перемещаться через (2) ос��ование.

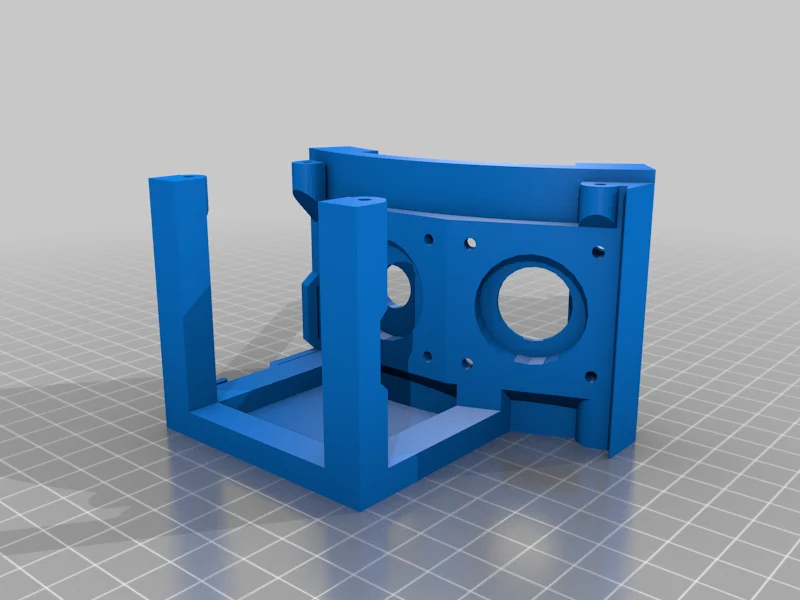

(2) База

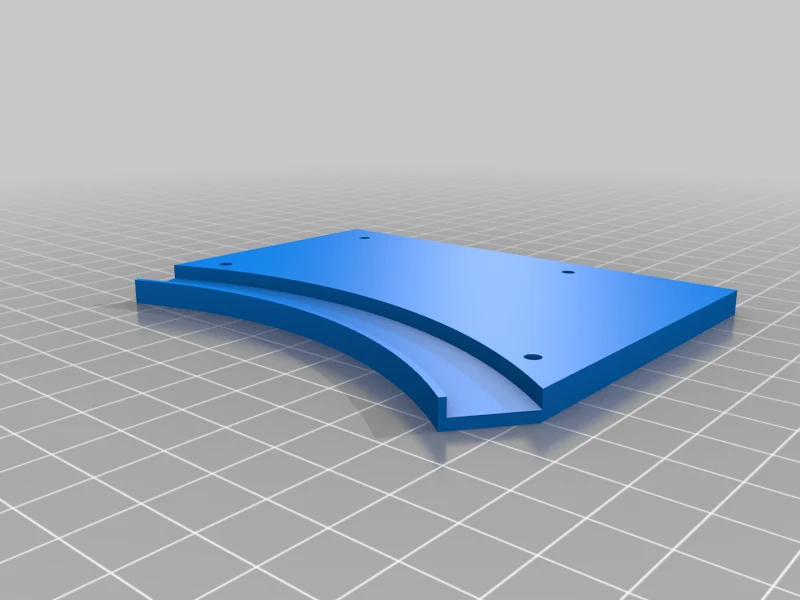

(3) Задняя пластина
(4) Передняя панель (для Pi Shield)

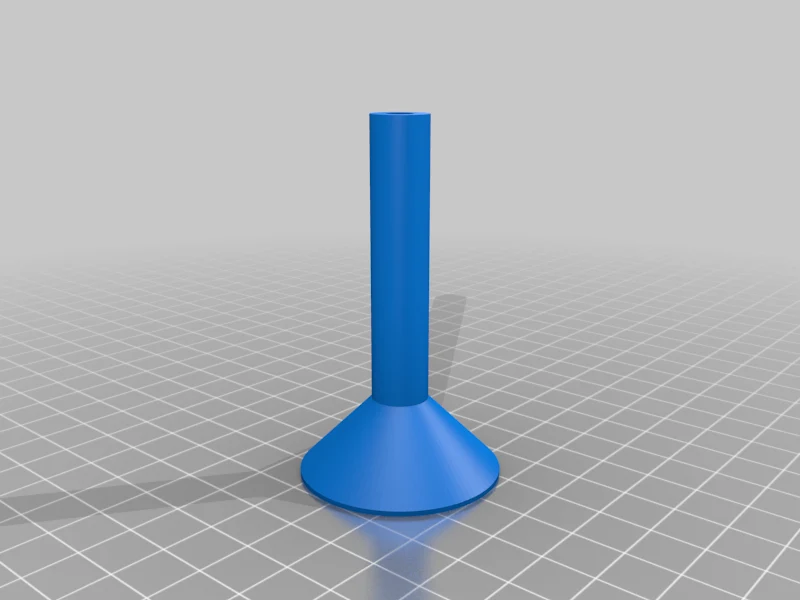

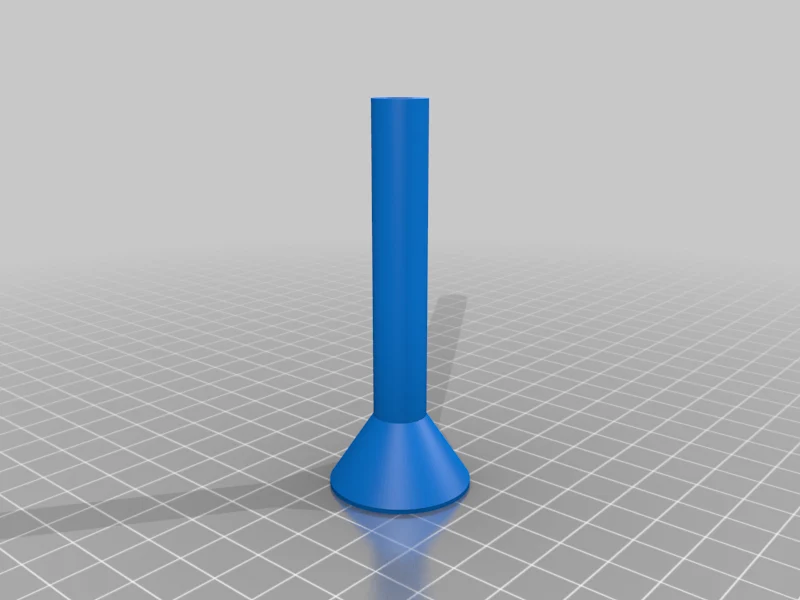

(5) Держатели предметов разных размеров. Возможно, вам понадобится сверло диаметром 5 мм, чтобы немного расширить отверстие. Число указывает размер объекта, который можно сканировать с помощью этого держателя (a) 3 см, (b) 5 см, © 7 см и (d) 10 см.

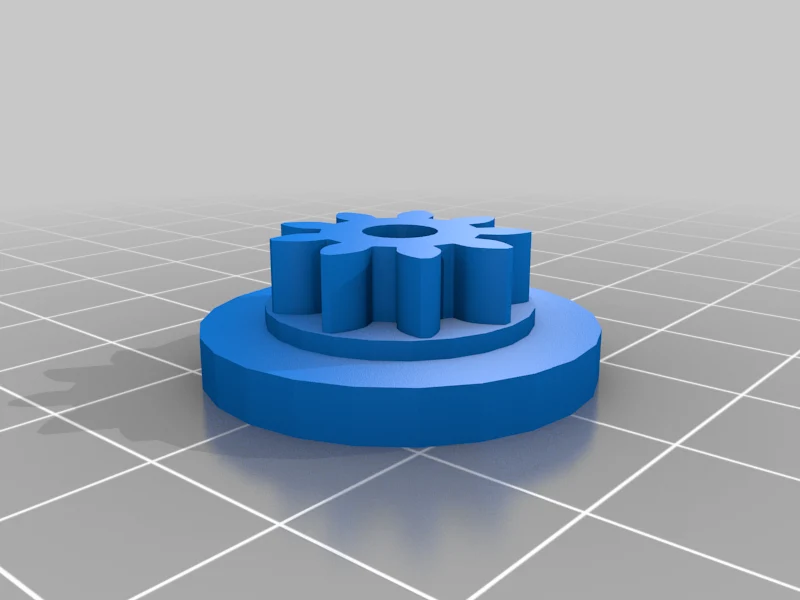

(6) Шестерня трех разных размеров (а) 100%, (б) 102% и (в) 98% (в зависимости от вашего принтера вам может потребоваться напечатать меньший или больший размер).
(7) Рассеиватель — не является обязательным, но его можно использовать для создания кросс-поляризатора с помощью фольги с линейным поляризатором (инструкции будут на моем веб-сайте).

Некоторые примеры сканирования

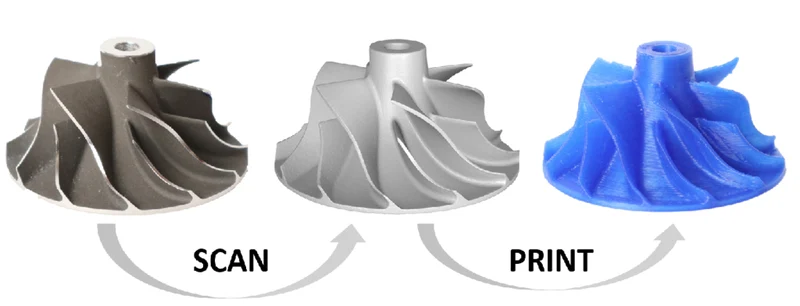

Компрессорное колесо 49 мм: https://skfb.ly/6UpVJ
насеком��е: https://skfb.ly/6TXIF
миниатюра: https://skfb.ly/6TXsY
И многое другое здесь: https://en.openscan.eu/scan-gallery

Будущие разработки
Поддержка камеры Pi HQ (которая работает, но все еще не имеет подходящего объектива для фотосъемки с близкого расстояния)
Облачная обработка («Кнопка „Сканировать одним щелчком“)» через Autodesk Forge или другого поставщика.
Множес��во новых функций программного обеспечения, таких как анализ качества изображения в реальном времени, упрощение пользовательского интерфейса.
Добавление сенсорного экрана
… Не стесняйтесь делиться любыми идеями и замечаниями.
