Крепление шириной 40 мм для тонкой антенны DirectTV

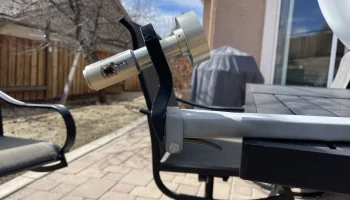

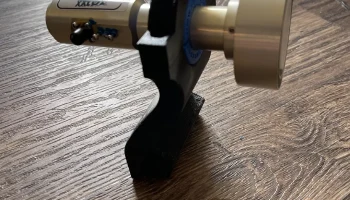

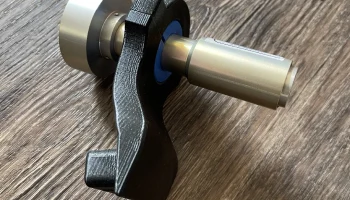

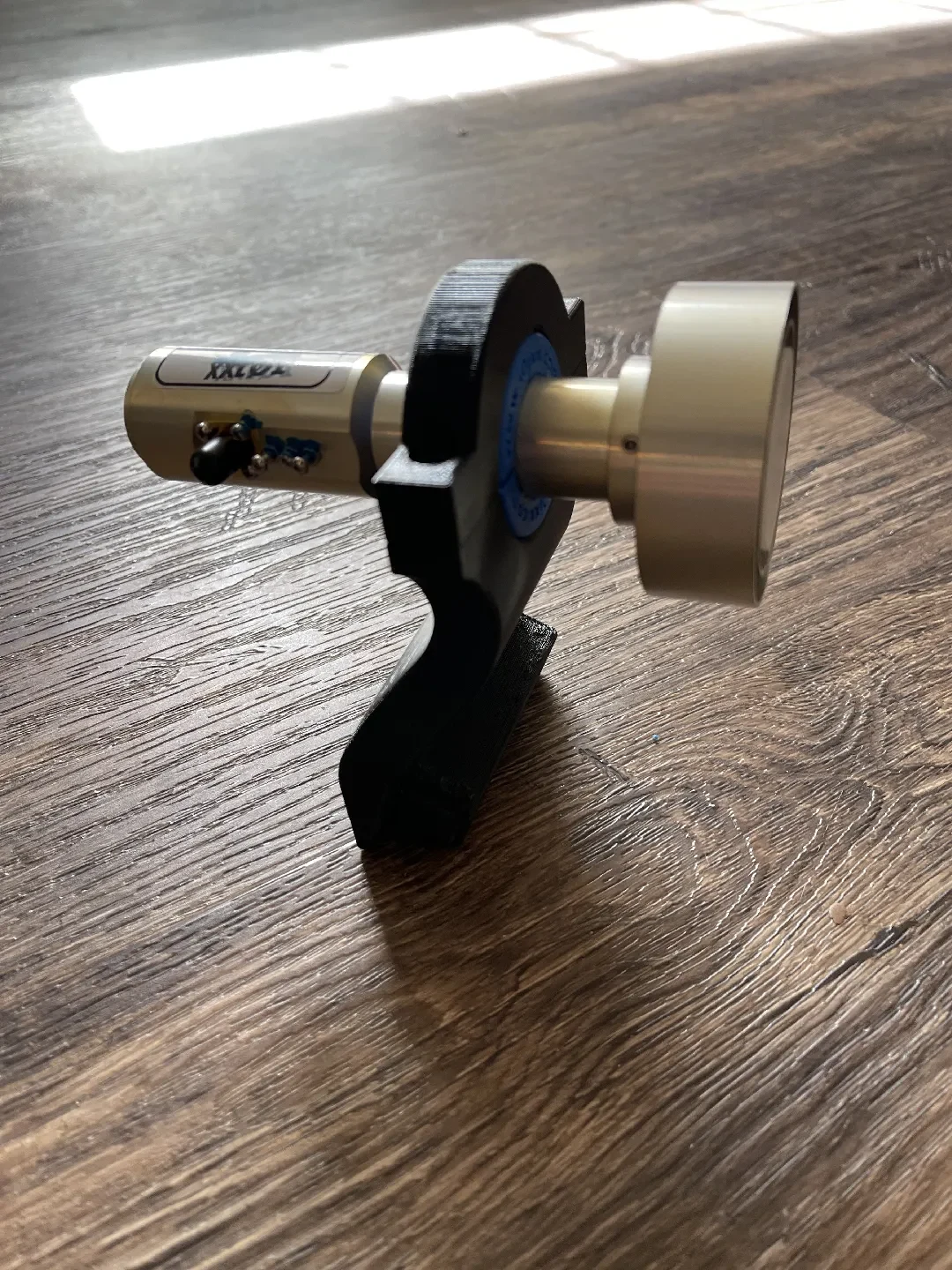

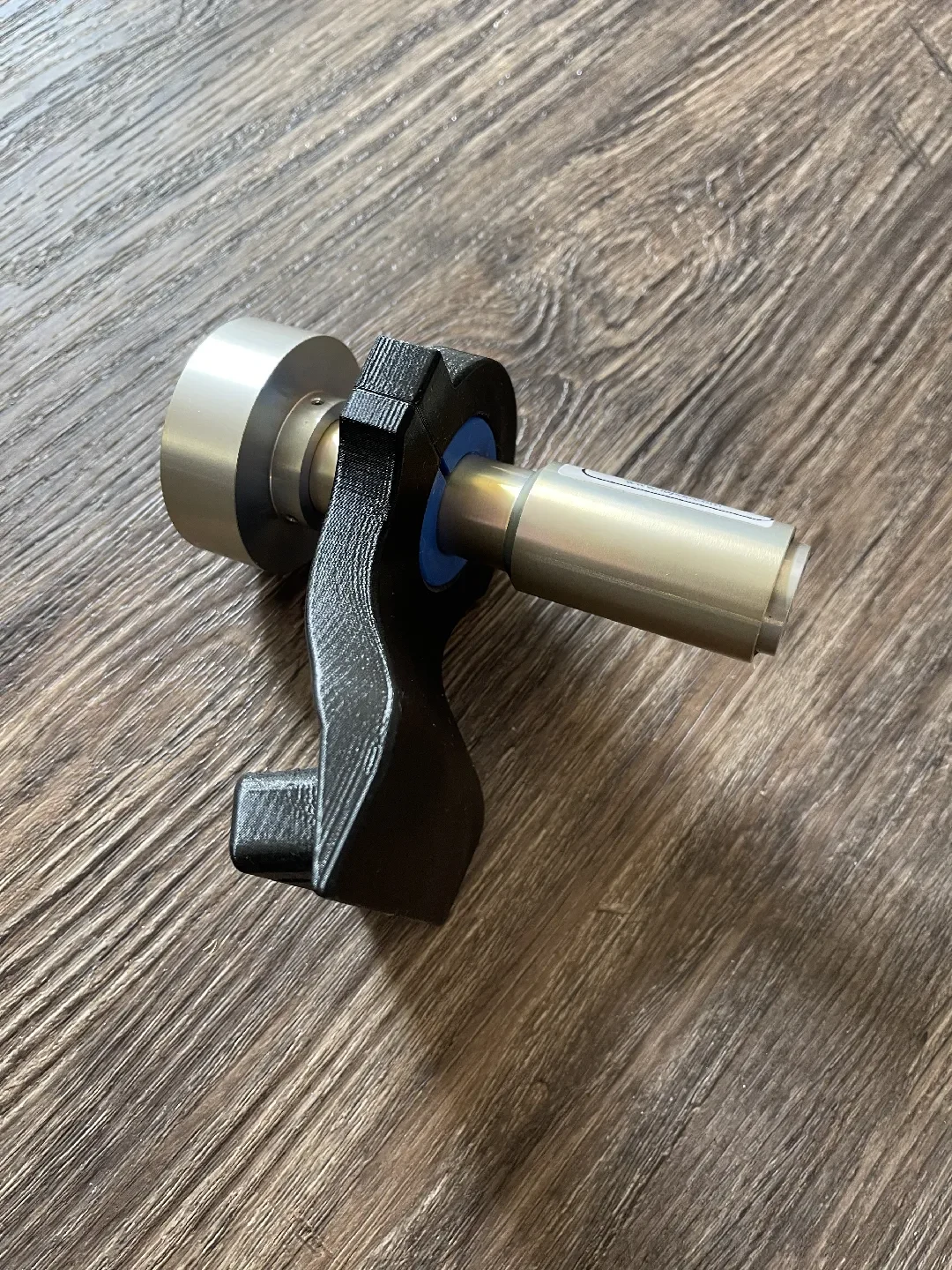

Это 40-миллиметровое крепление для LNB или точки подачи, предназначенное для установки на тонкую антенну DirectTV. Я разработал его для точки подключения параболической антенны I0JXX для любительской радиосвязи 10 ГГц, но его легко можно использовать и для других. Это тот же угол и положение, что и у оригинального конвертора DirectTV LNB, поэтому ваш канал будет в фокусе антенны.

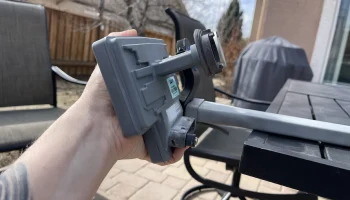

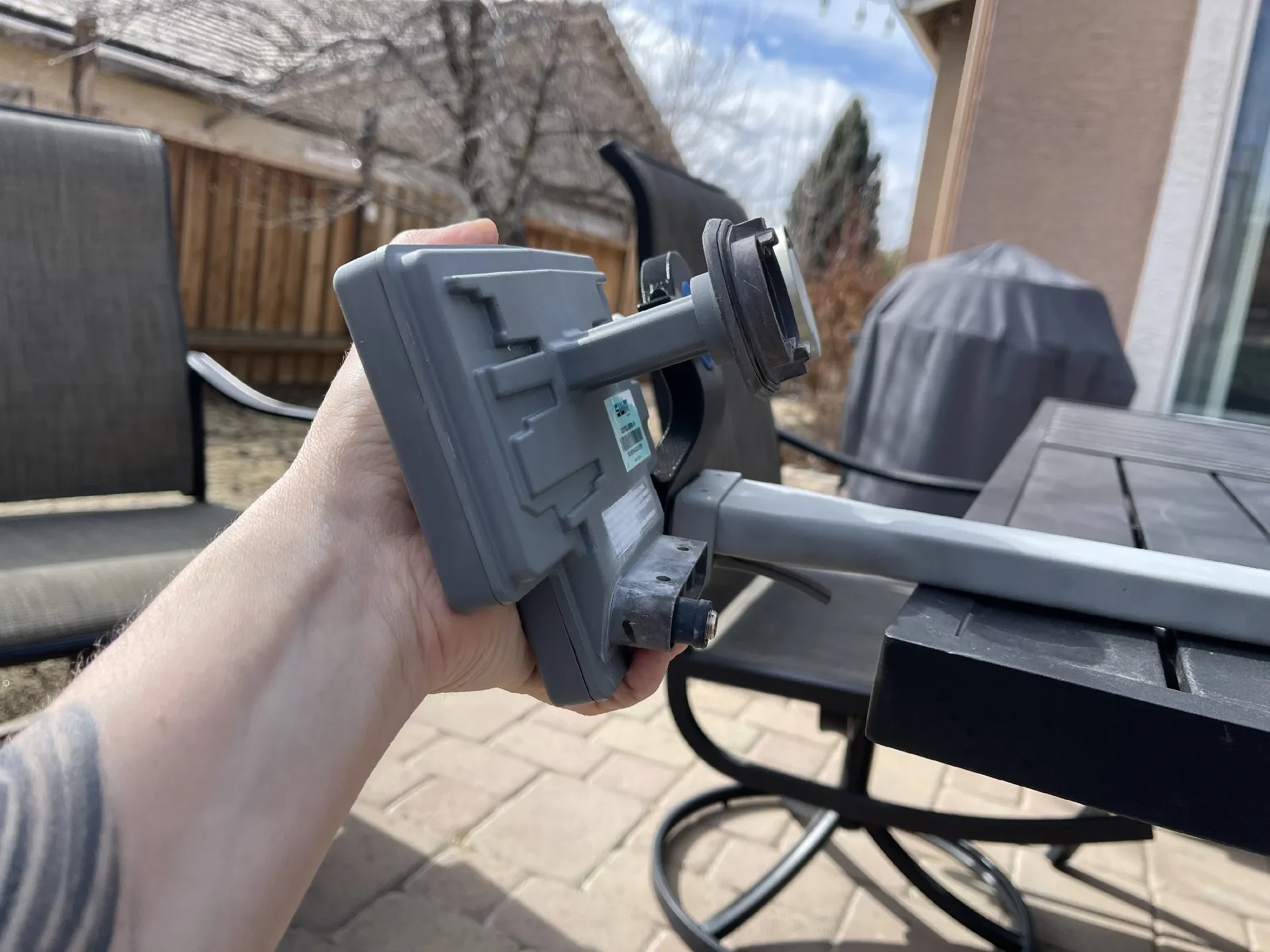

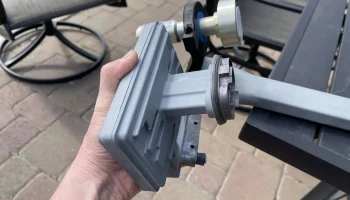

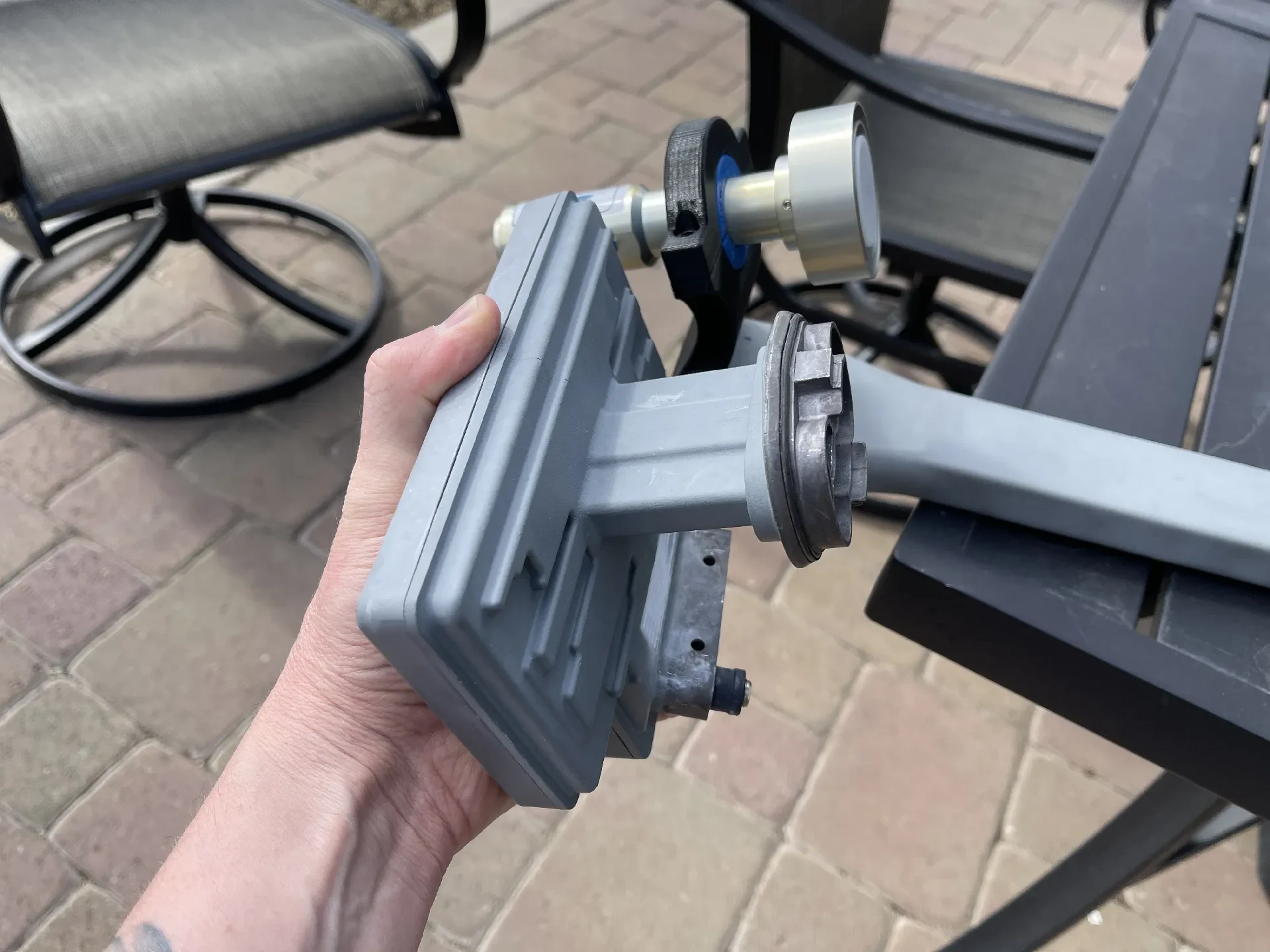

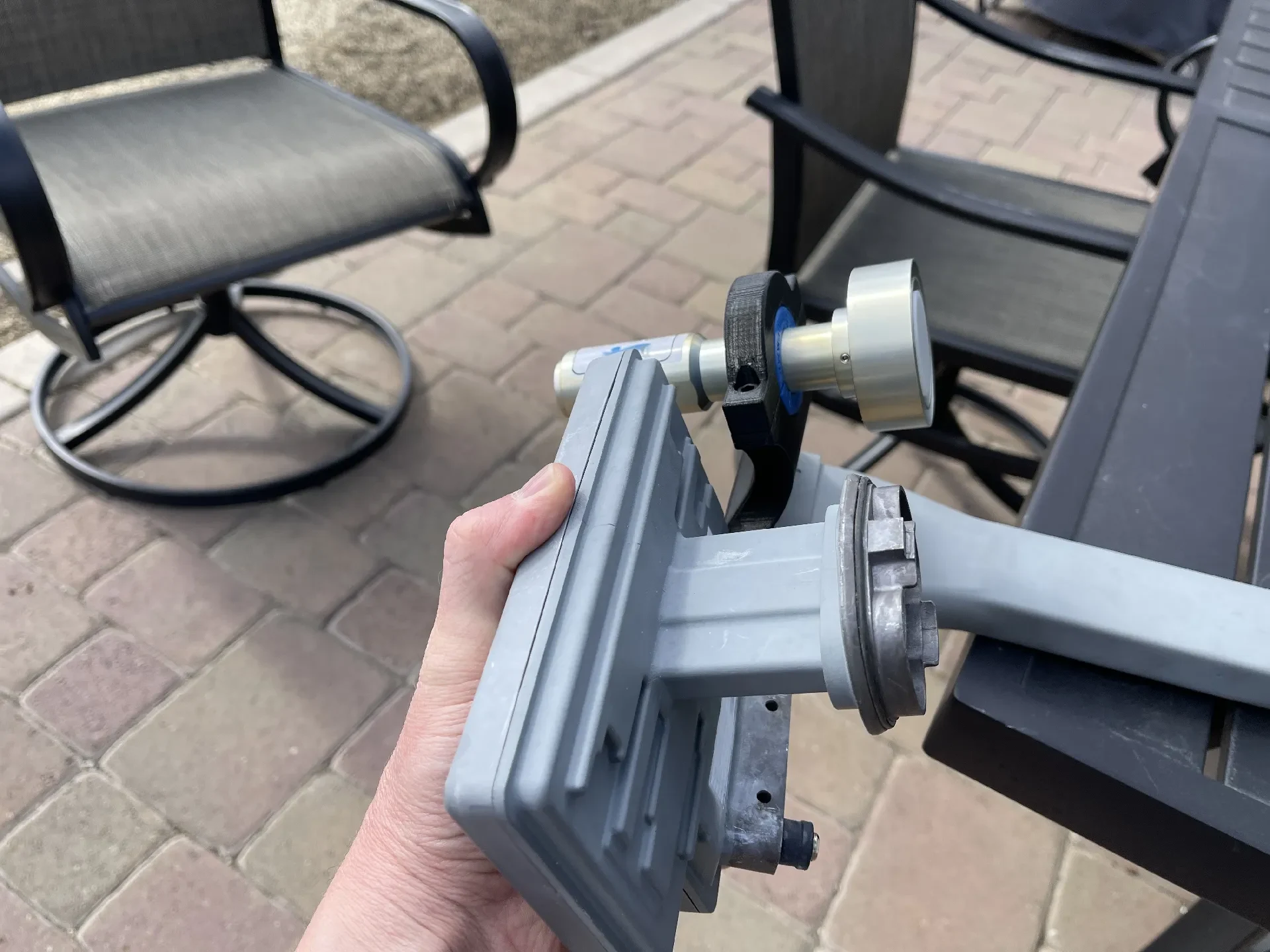

Он крепится с помощью оригинального быстросъемного крепления, которое идет в комплекте с антенной. Освободите защелку, извлеките старый LNB, подключите его, закройте защелку. Это так просто.

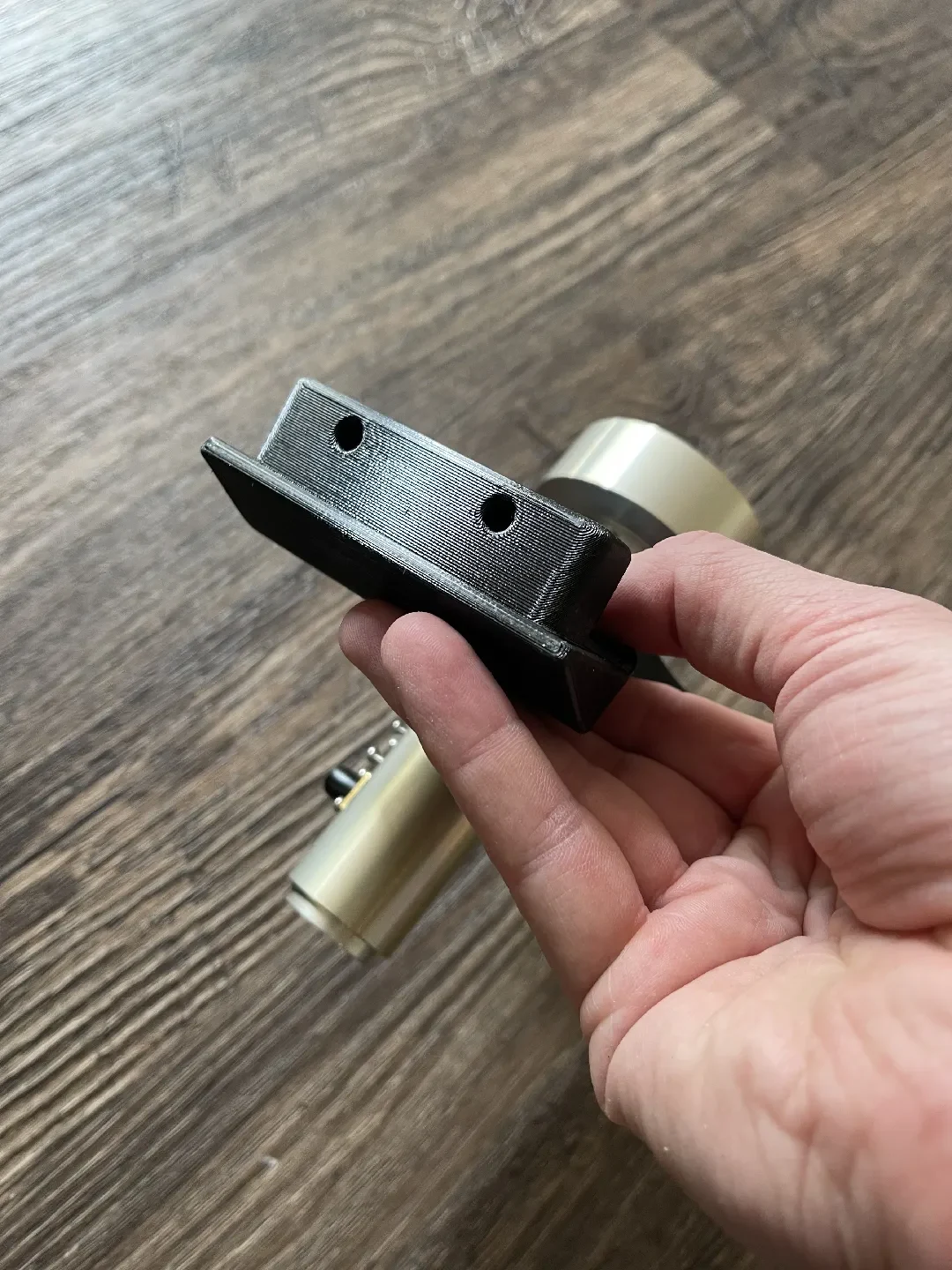

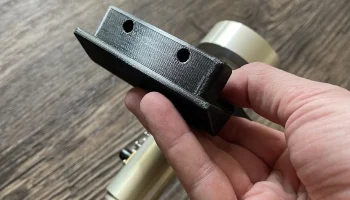

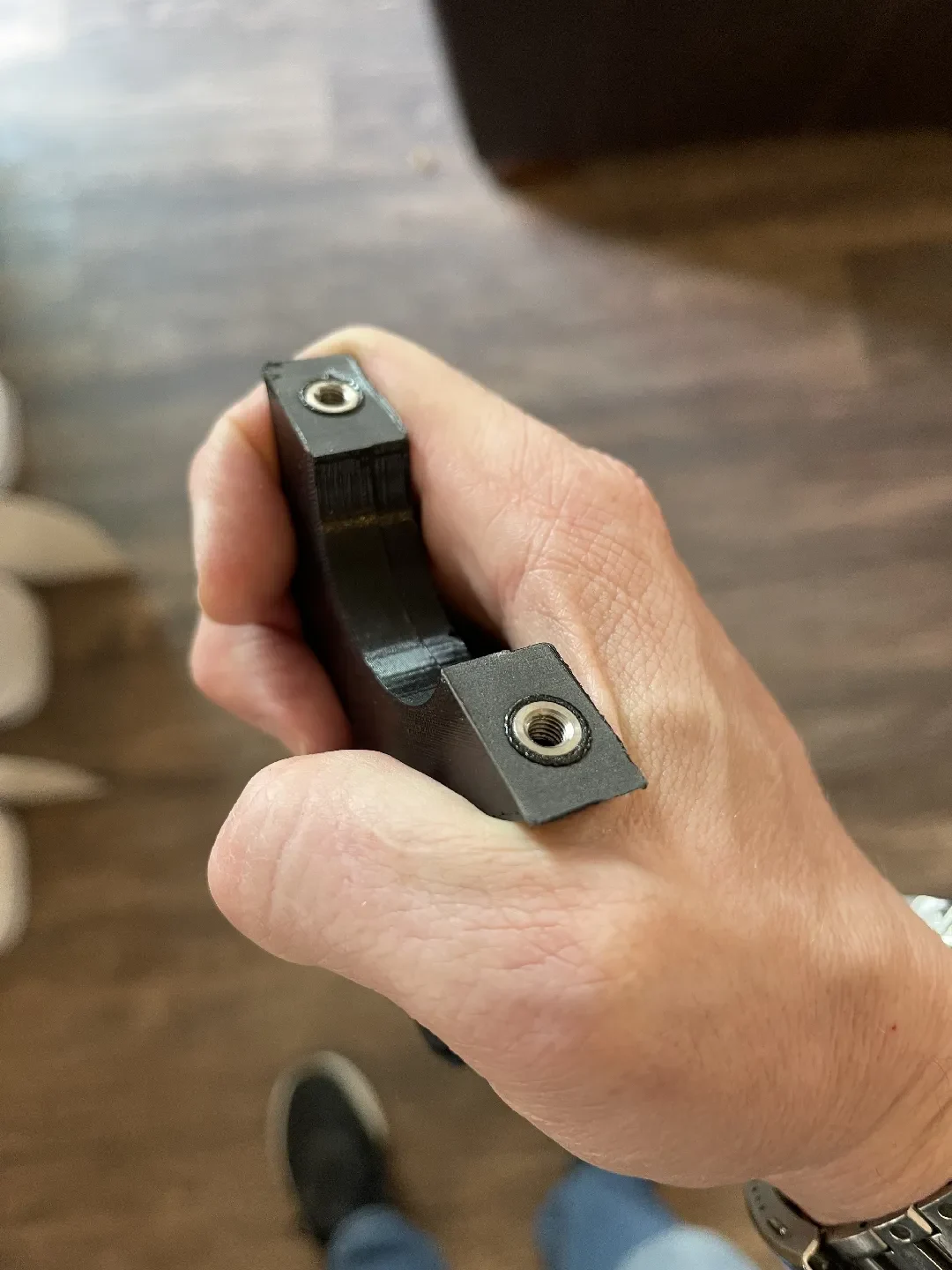

Я использую термофиксирующие вставки 10-32 в основании и винты с головкой под торцевой ключ 10-32, чтобы удерживать крышку.

I0JXX Точка питания параболической антенны
https://www.dxengineering.com/parts/JXX-18470-F3-OFF

Коническая термофиксирующая вставка из нержавеющей стали 18-8 для пластика, 10-32, 0,225 дюйма
https://www.mcmaster.com/products/97163a130/

Я распечатал это с помощью PETG. Высота слоя 0,020 дюйма. Плотное заполнение.

Я также включил версию без отверстий, если вы хотите сделать что-то индивидуальное (как состоящее из двух частей, так и цельное).

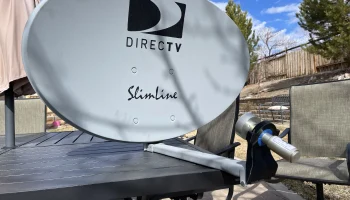

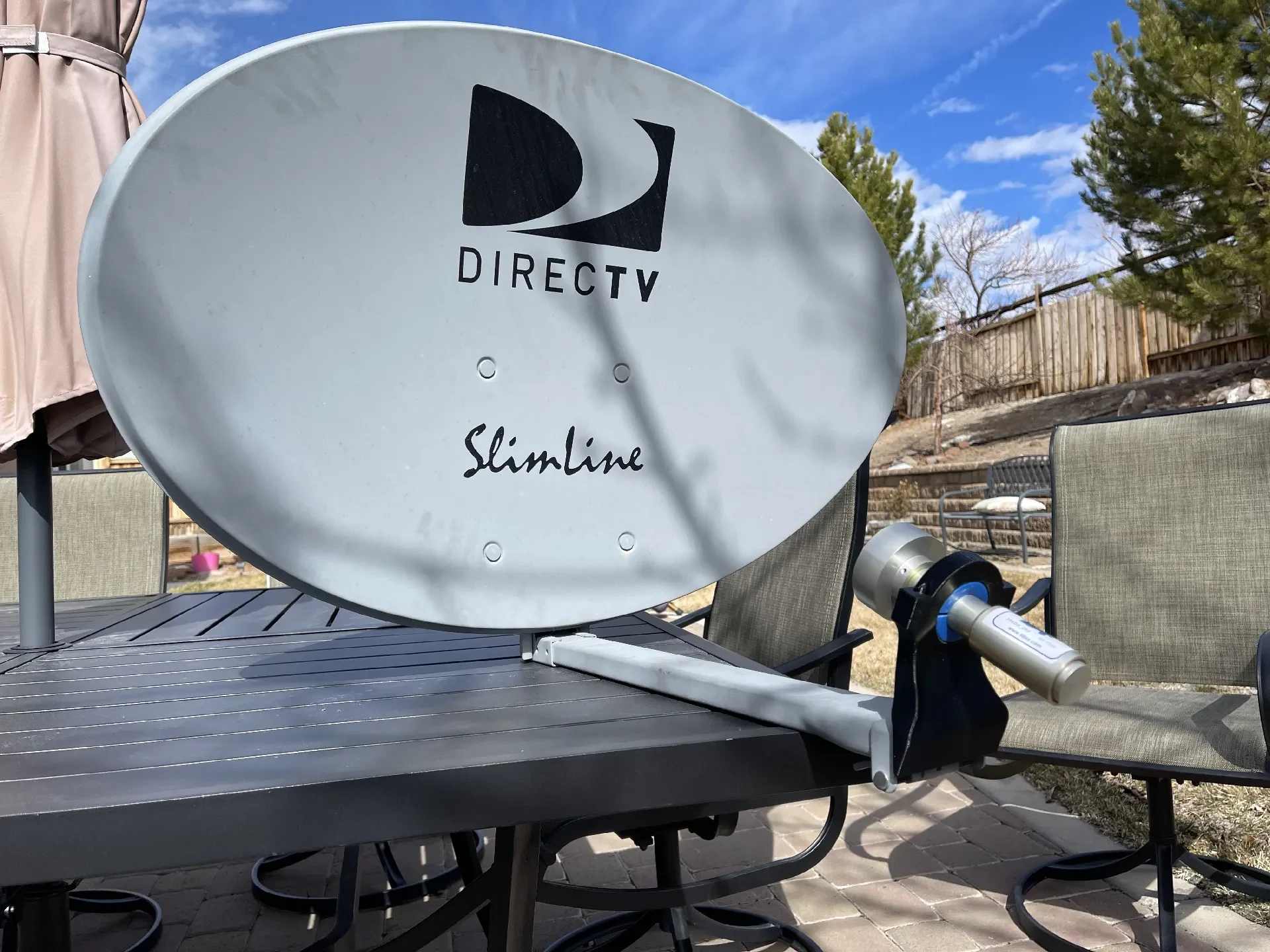

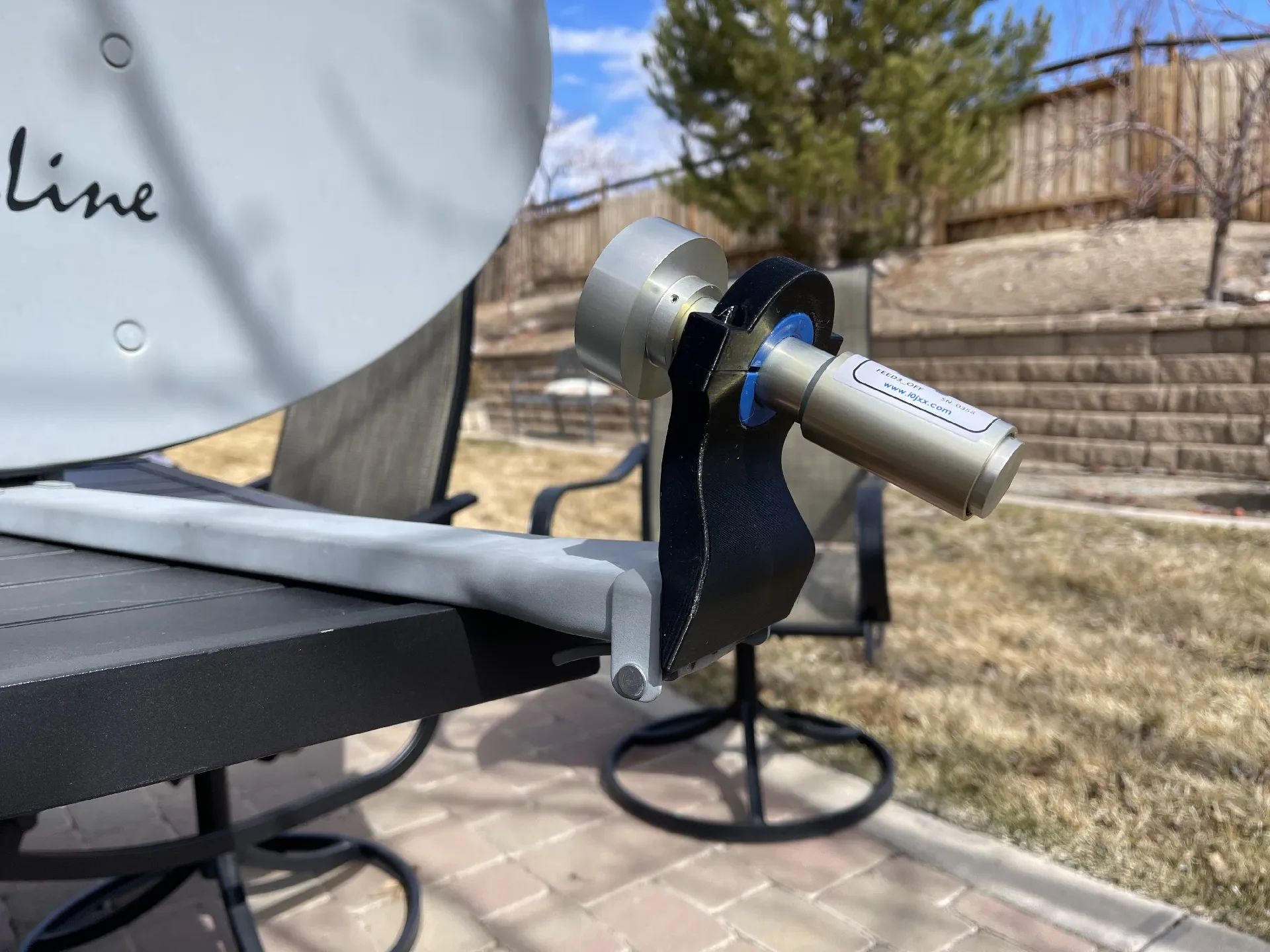

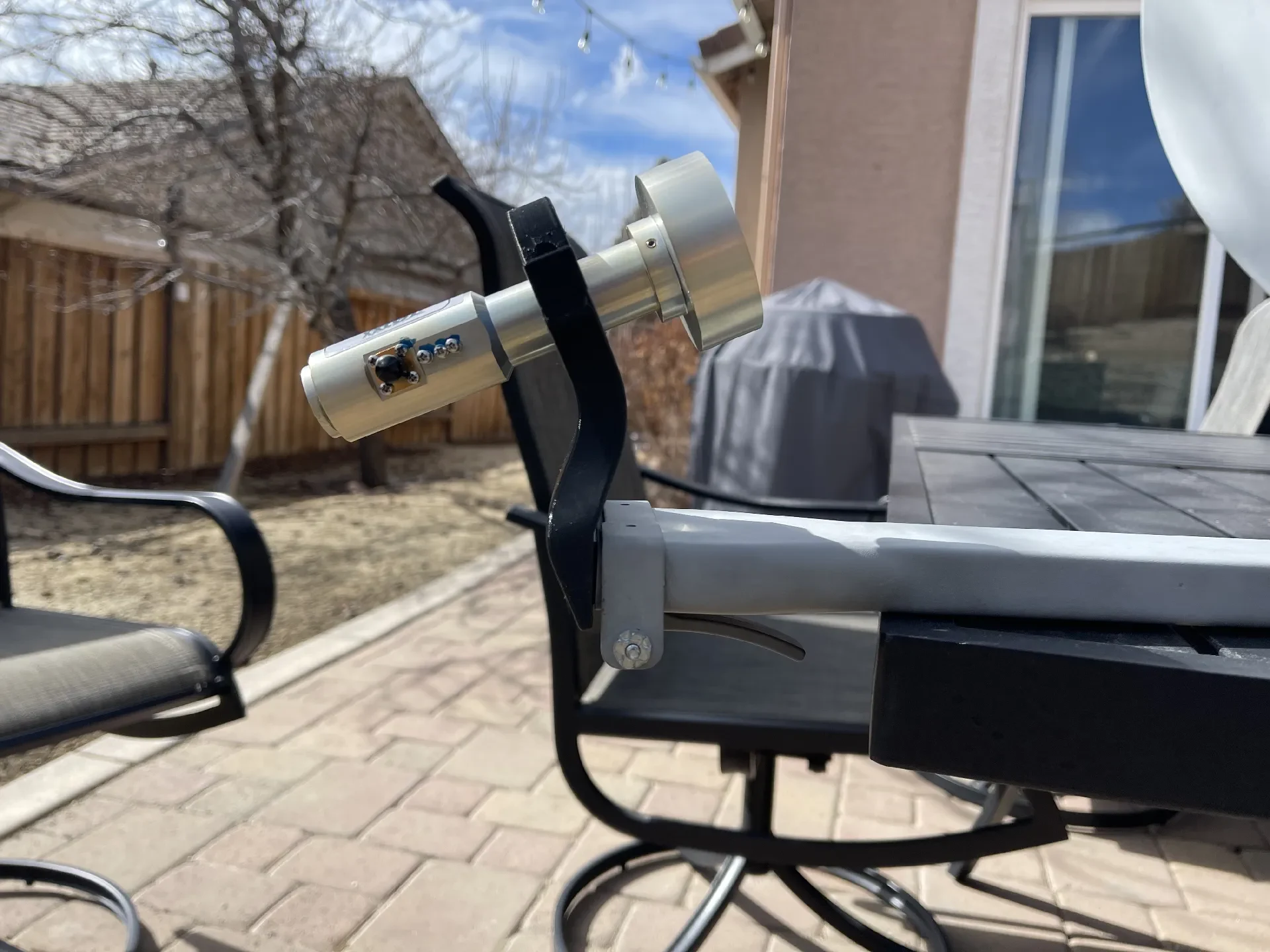

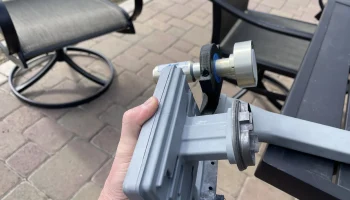

Вот быстрый тест крепления:
