Фланец Discovery Dish для Sky-Watcher AZ-GTi

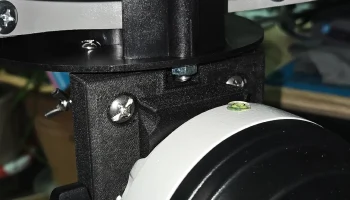

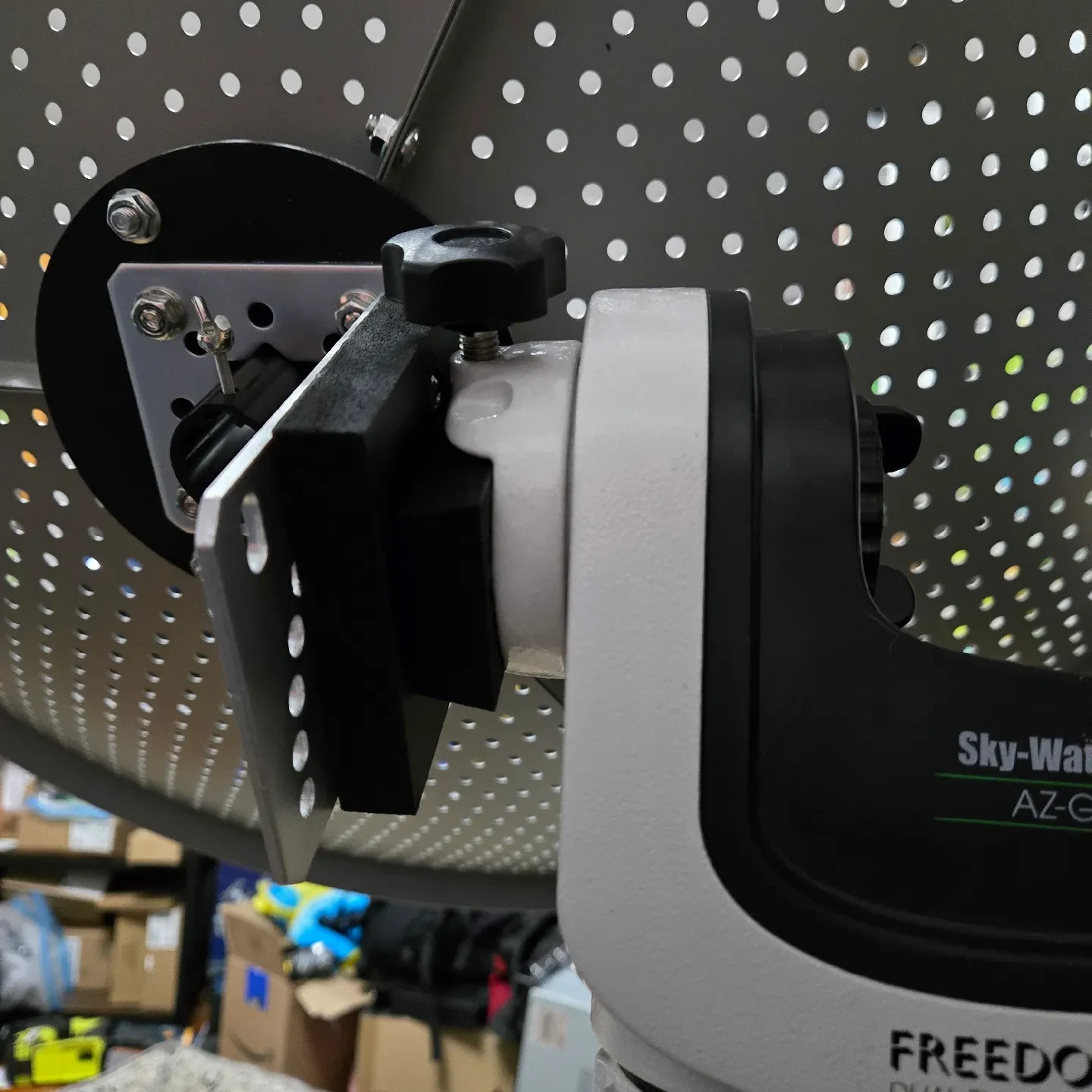

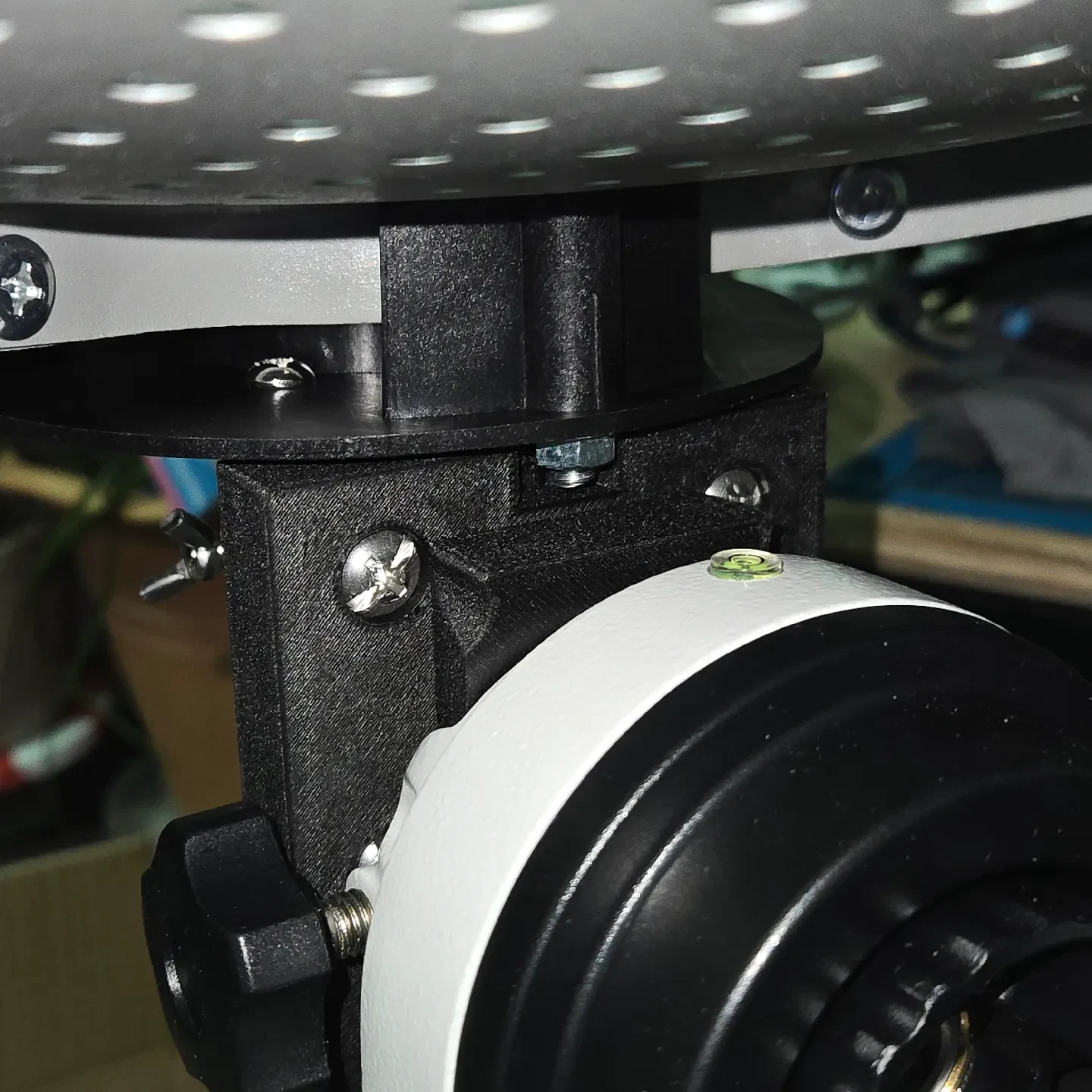

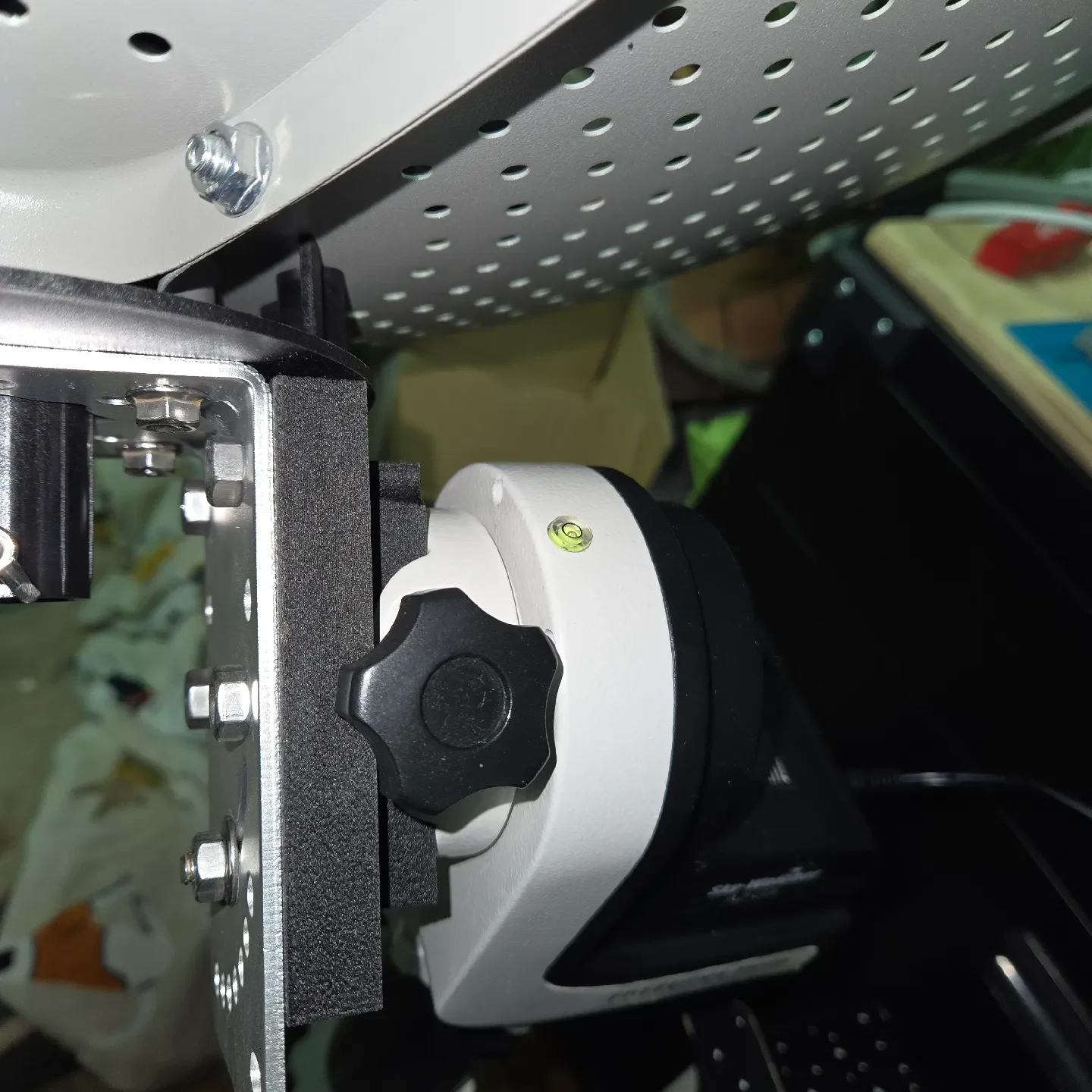

Эта переходная пластина позволяет установить антенну KrakenRF Discovery Dish непосредственно на крепление/штатив Sky-Watcher AZ-GTi с автоматическим отслеживанием.

Из-за веса/крутящего момента вам следует печатать на очень прочном носителе. Я использовал PA6-CF, так как он довольно прочный и термостойкий. Однако это, вероятно, немного экстремально. :)

Используйте много стен и заполнение выше обычного, чтобы сохранить прочность крепежных винтов. Я нарезал со следующими настройками.

Настенные петли: 10
Верхняя оболочка: 8
Нижняя часть корпуса: 5
Заполнение: 35%
Прямолинейное заполнение
Заполнение/перекрытие стен: 25 %

Размеры отверстий позволяют использова��ь болты/гайки ¼-20 или аналогичный метрический размер (также подойдет M6, могут потребоваться шайбы)

Большое количество петель было сделано для того, чтобы обеспечить очень прочную поверхность, выдерживающую усилие винтов.

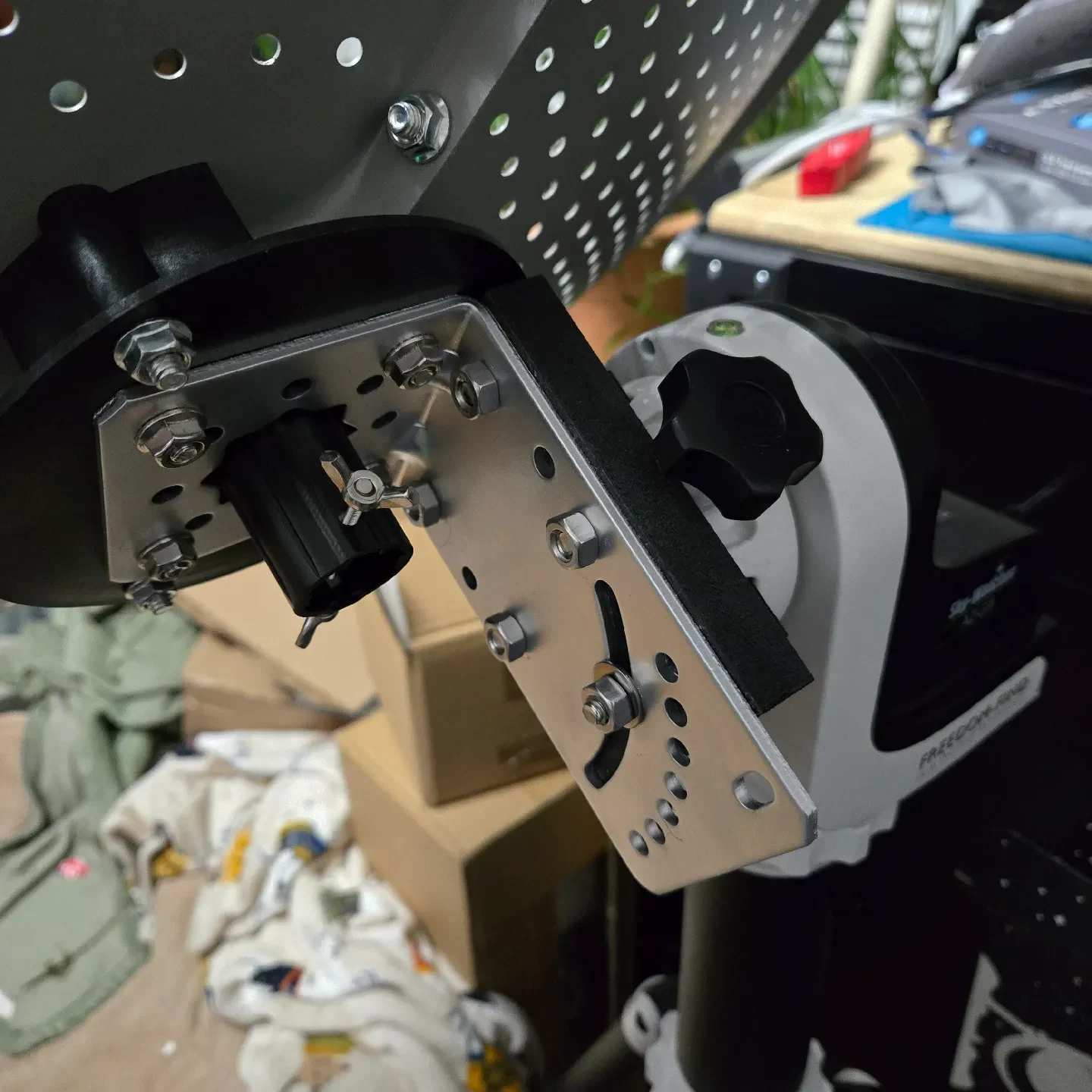

Отверстия для крепления кажутся странными, потому что они есть. В кронштейне, который шел в комплекте с моей тарелкой Discovery, по какой-то причине отверстия были расположены не на идеальном расстоянии друг от друга. Все они могут быть проштампованы одинаково, но я бы сделал пробную печать нескольких слоев и проверил выравнивание отверстий, прежде чем печатать все целиком.
