Конфигурируемая/параметрическая квадратная банка с кругл...

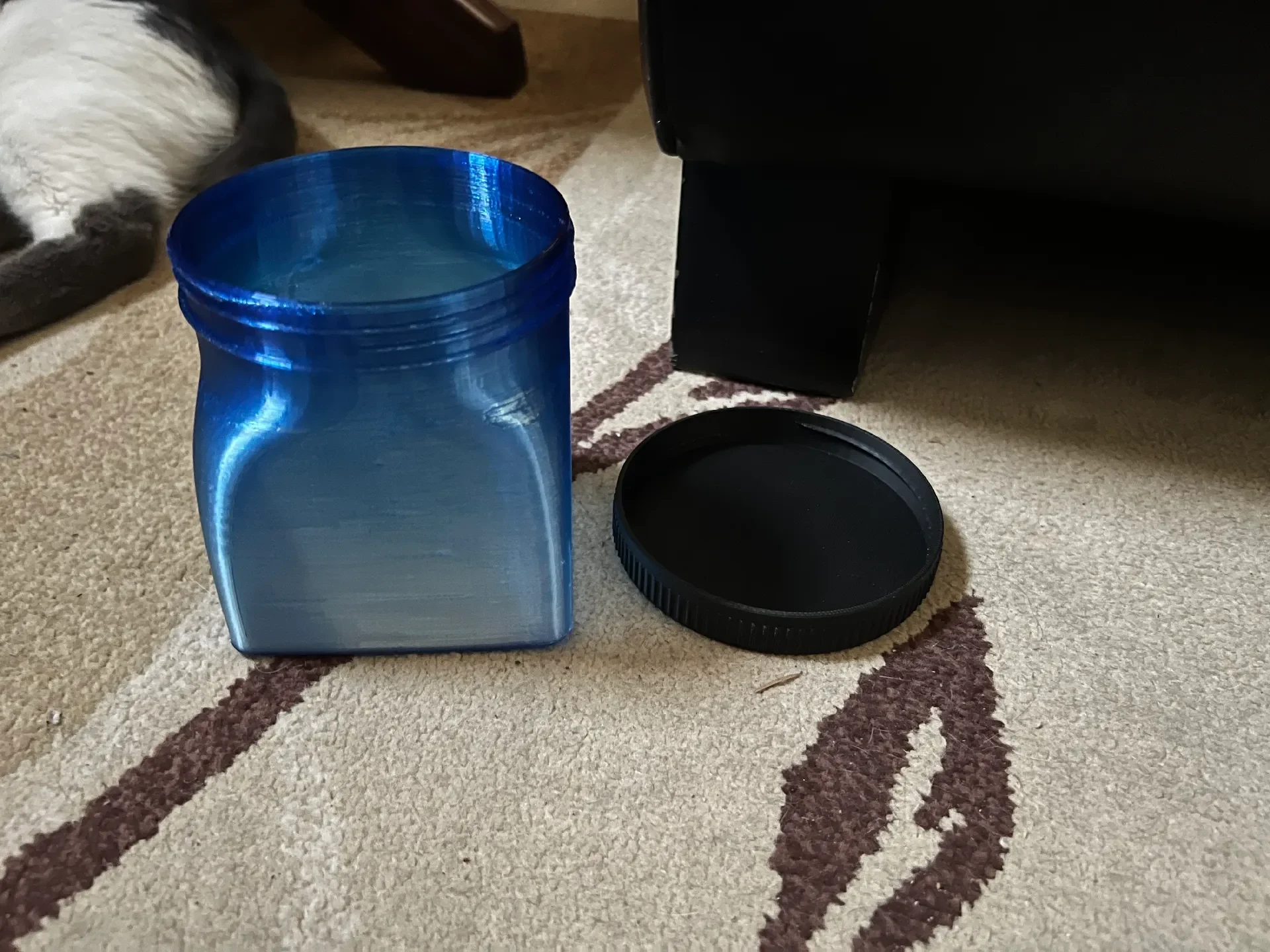

Это банка. У него есть крышка. Он имеет резьбу. О да, это настраивается.

Это часть моего пути изучения САПР (с использованием OnShape). Вы можете настроить высоту/ширину/толщину и т. д., используя значения конфигурации на странице cad.onshape.com/documents/623c3dfdf3d3bfd761da002a/w/6ada7a1b94e9986595cb6b71/e/4444a1052707d6b1b9f9f846. OnShape можно использовать бесплатно, но вам необходимо создать учетную запись, если вы хотите скопировать дизайн или изменить конфигурацию.

Конфигурация по умолчанию позволяет печатать без подставок, но в зависимости от того, что вы измените, они могут вам понадобиться.

Конфигурации:

Квадратная длина основания банки: длина каждой стороны квадрата (диаметр круглой кромки определяется на основе этой величины в папке «Расчетные переменные» и в таблице переменных).
Высота перехода формы: вы можете стилизовать высоту перехода от квадратной до круглой.
Толщина губы фиксатора крышки: Толщина губки у основания рта.
Высота выступа фиксатора банки: высота фиксатора крышки у основания рта.
Высота крепления кромки банки: расстояние между кромкой захвата банки и верхней частью горловины.
Толщина стенки банки: Толщина между внешней и внутренне�� стенками банки — также влияет на толщину крышки.
Толщина нити: Толщина ниток как для горлышка банки, так и для крышки.

Расчетные/производные переменные:

Jar_Container_Height: высота контейнера от основания до края крышки. Производится из высоты губы — толщины губы.
Jar_Shape_Transition_height: высота перехода от квадратной формы к круглой. Получено из Jar_Container_Height — высота перехода формы.
Jar_Lid_Lip_Diameter: внешний диаметр кромки крышки. Получено из квадрата длины основания Jar.
Lid_Outer_Diameter: внешний диаметр крышки. Получено из Jar_Lid_Lip_Diameter + Lid_Catch_Lip_Thickness + 4 мм для некоторого допуска.
Lid_Inner_Diameter: внутренний диаметр банки. Получено из Jar_Lid_Lip_Diameter + толщины кромки фиксатора крышки.

В прикрепленных файлах STL/STEP по умолчанию установлены следующие конфигурации (все размеры указаны в мм):

Длина основания банки в квадрате: 100
Высота перехода формы: 10
Толщина кромки фиксатора крышки: 2
Высота захвата банки: 100
Высота крепления губки банки: 15
Толщина стенки банки: 2
Толщина нити: 2,25
