Изолированный корпус любого размера
Я не беру плату за свои функциональные модели. Пожалуйста, рассмотрите возможность приобретения некоторых из моих платных моделей, чтобы поддержать мою работу и этот замечательный веб-сайт: www.printables.com/@ninjamida/store.

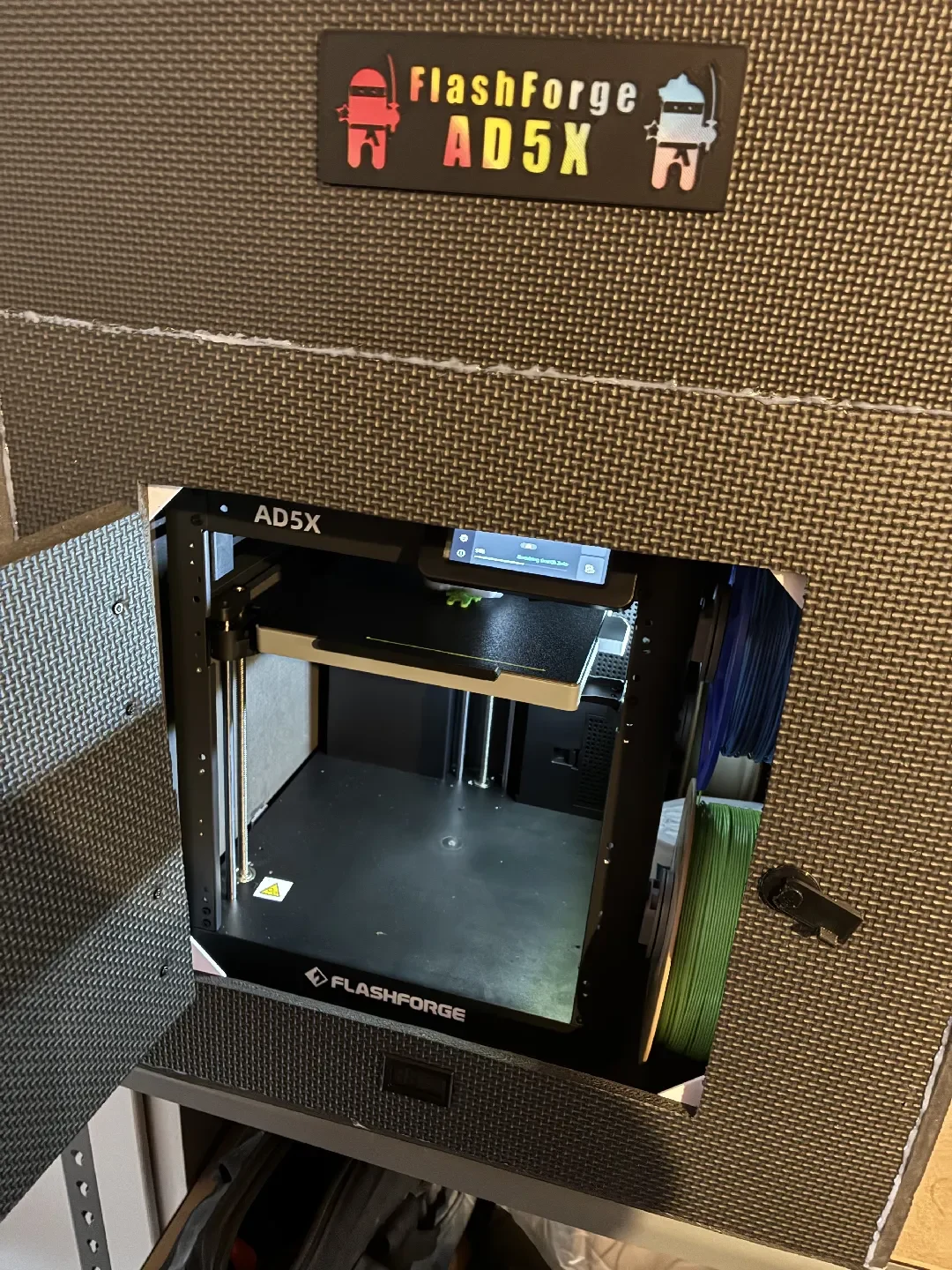

Предыстория: я заказал в BTT на AliExpress корпус в виде палатки для своего AD5X. Были проблемы с доставкой, деньги вернули. Я решил сделать свой собственный. ��аньше я использовал хитрость, сделав куб из переплетенных пенопластовых матов, и обнаружил, что они отлично справляются как с сохранением тепла, так и с уменьшением шума, поэтому захотел сделать из них свой вольер.
Таким образом, я приступил к этому проекту, почти не планируя и не зная толком, что делаю, просто придумывая это по ходу дела. В итоге получился настоящий Франкенштейн из разных материалов и техник, поэтому его и назвали «Фракенклузом»… но работает он очень хорошо. Люди говорили, что им нравится результат, поэтому я решил поделиться им. (Обратите внимание: лицевая панель, показанная на моих фотографиях, сюда НЕ включена. Я решил поделиться только функциональными частями, а не подобными косметическими дополнениями.) Вероятно, это можно улучшить, но общие идеи и модели все равно будут полезны при этом. Файлы FreeCAD также включены; Я немного новичок в FreeCAD, поэтому не ждите, что они будут оптимально спроектированы.
Из-за этого я не могу дать точные инструкции (особенно размеры, так как во время строительства я часто перерезаю детали по принципу «просто сниму такой-то мм») и это будет что-то вроде проекта «поэкспериментируй и увидишь». Думайте об этом скорее как «вот некоторые детали, которые могут быть полезны, а также идея и общий план, как начать что-то с ними делать», а не как «вот полные инструкции с точными размерами о том, как что-то сделать». Возможно, стоит взглянуть и на фотографии в процессе. Вы также можете задавать вопросы, и я постараюсь ответить.
И если вы еще не догадались — это НЕ просто модель «напечатать все с минимальными усилиями». Печатные детали составляют меньшинство; большая часть времени будет занимать резку и сборку различных материалов (дюбелей, пенопластовы�� ковриков и т. д.).
Если вы используете его для корпуса принтера или для любой другой цели, которая подвергается сильному нагреву (например, в палатке для выращивания растений), обязательно используйте подходящий материал для печатных частей. PLA не подходит для деталей, находящихся внутри корпуса (его можно использовать для деталей, находящихся снаружи, например дверной защелки). PETG допускается, но лучше использовать ABS/ASA.

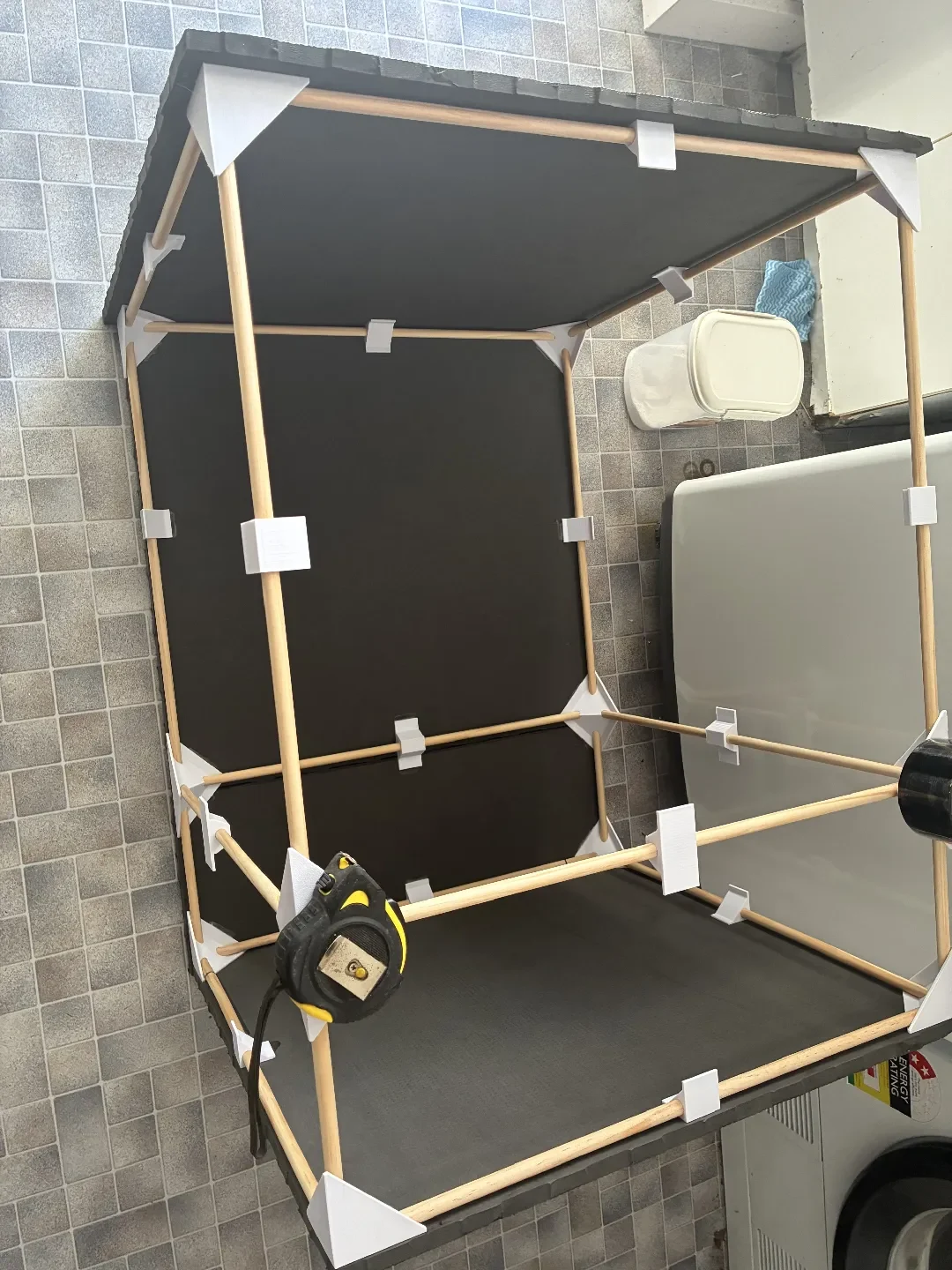

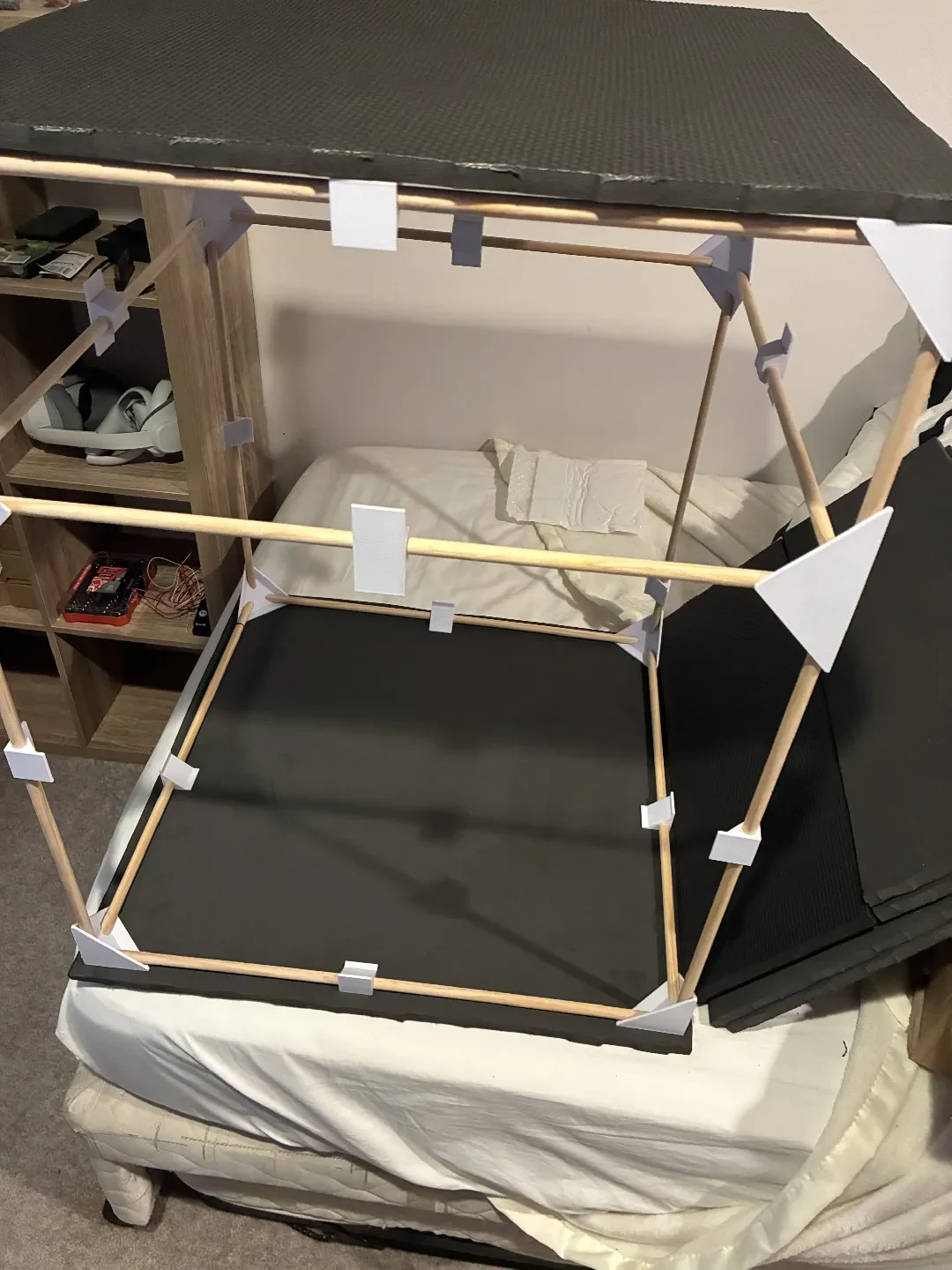

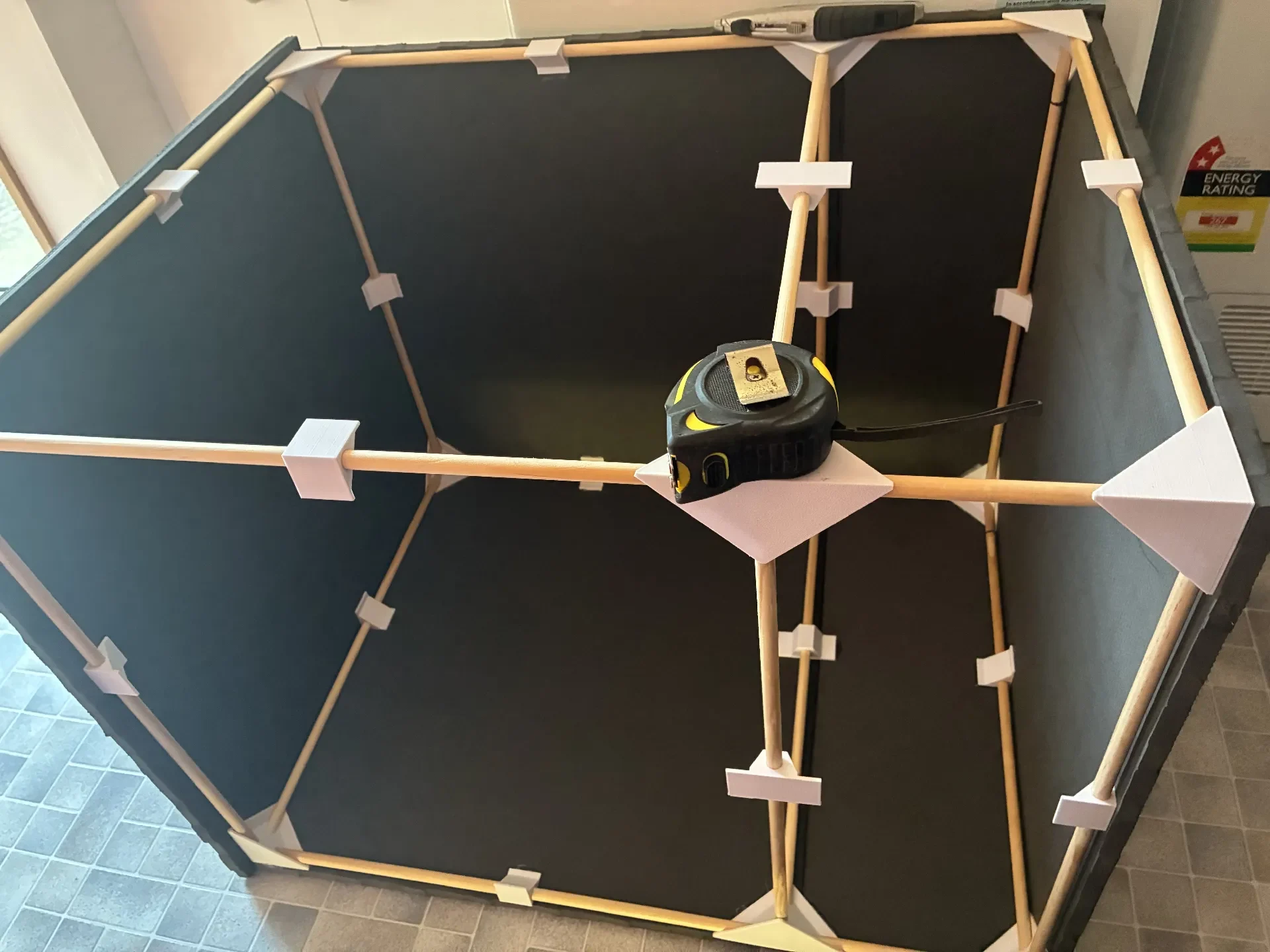

Мой общий процесс заключался в том, чтобы построить каркас из 10-миллиметровых дюбелей, обрезанных по длине, используя для их соединения угловые и удлинительные детали (возможно, было бы хорошей идеей распечатать их с нечеткими стенками, особенно если вы используете нить типа PETG, которая имеет тенденцию плохо прилипать к суперклею — хотя я подумал об этом только после того, как напечатал свою из PETG, и мне все же удалось заставить ее работать). Поскольку я хотел, чтобы высота была больше размера одного пенопластового коврика, я использовал вертикальные расширители, чтобы разделить высоту на две части. Это также обеспечило подкрепление. (Нет причин, по которым это можно делать только вертикально. Если вы хотите сделать это и горизонтально, дерзайте!) «Прямой усилитель» и «Угловой усилитель» были размещены посередине длинных секций дюбеля — я не стал возиться с ними для короткого вертикального удлинения. С право�� стороны я использовал «Straight Reinforcer Alt», чтобы предоставить больше места для вырезания дверцы, так как я хотел, чтобы эта дверца была как можно больше (по двум причинам — больше места для работы при замене/проверке катушек и чтобы было легче вставлять и вынимать сам принтер из корпуса).

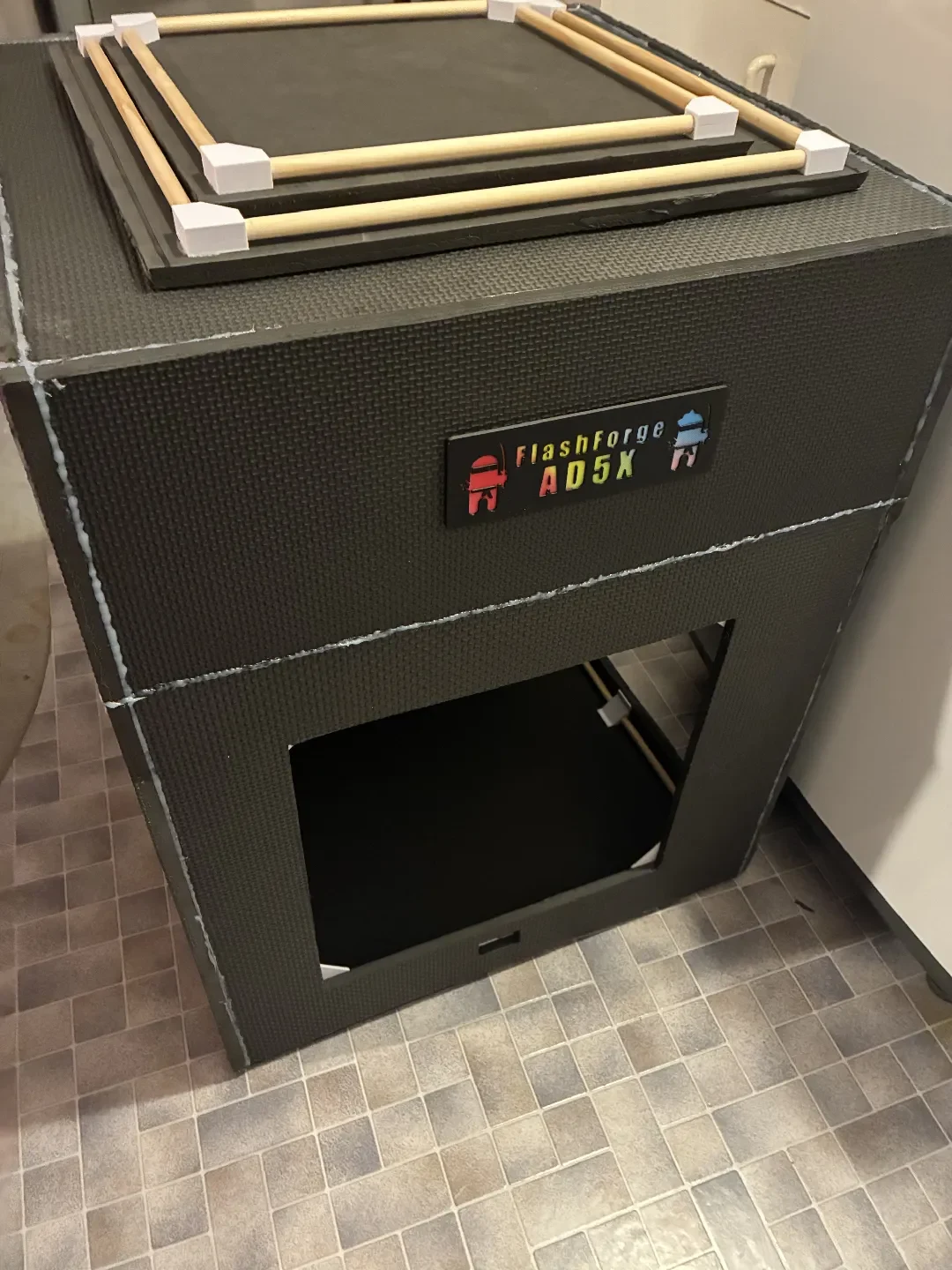

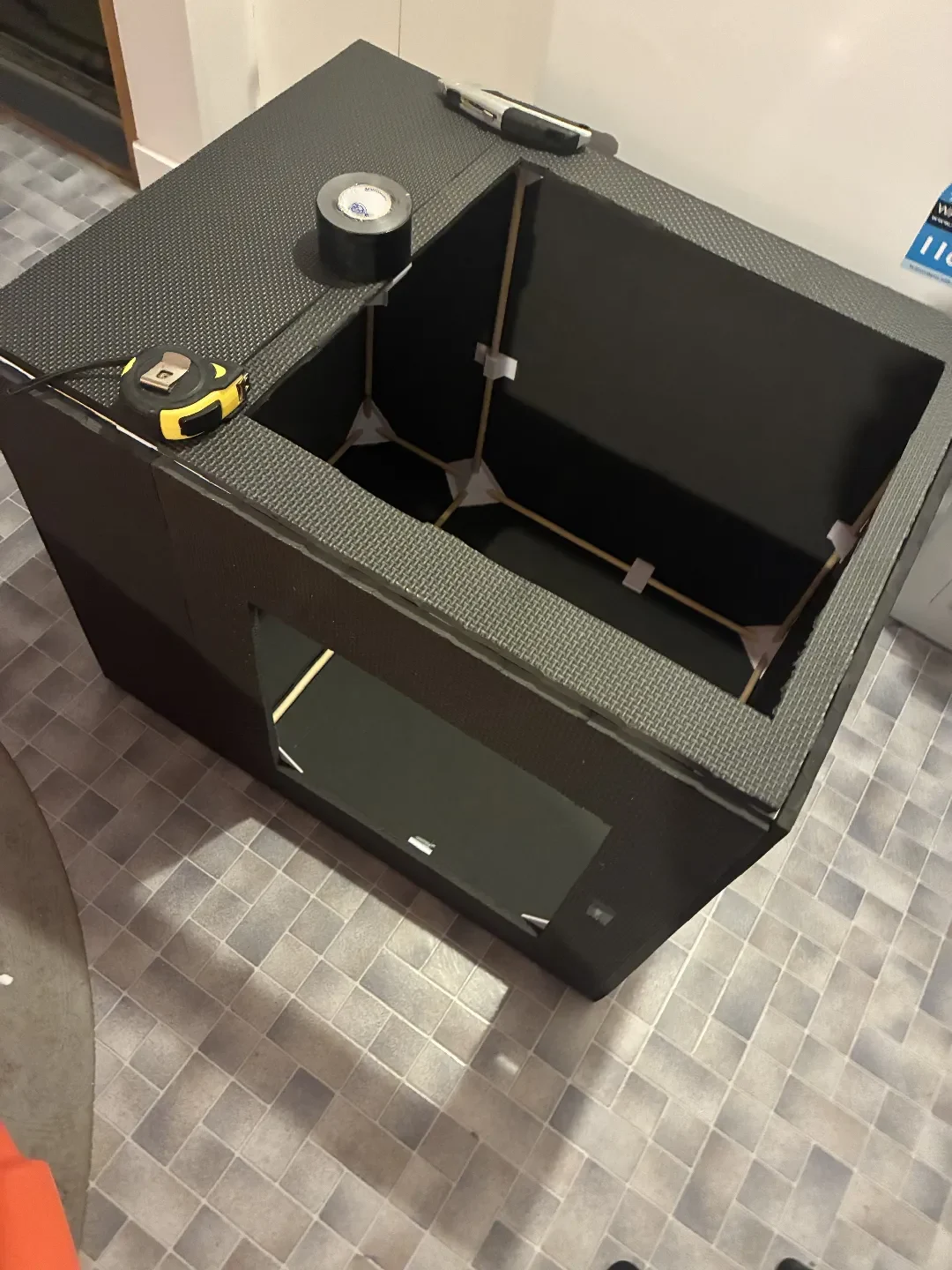

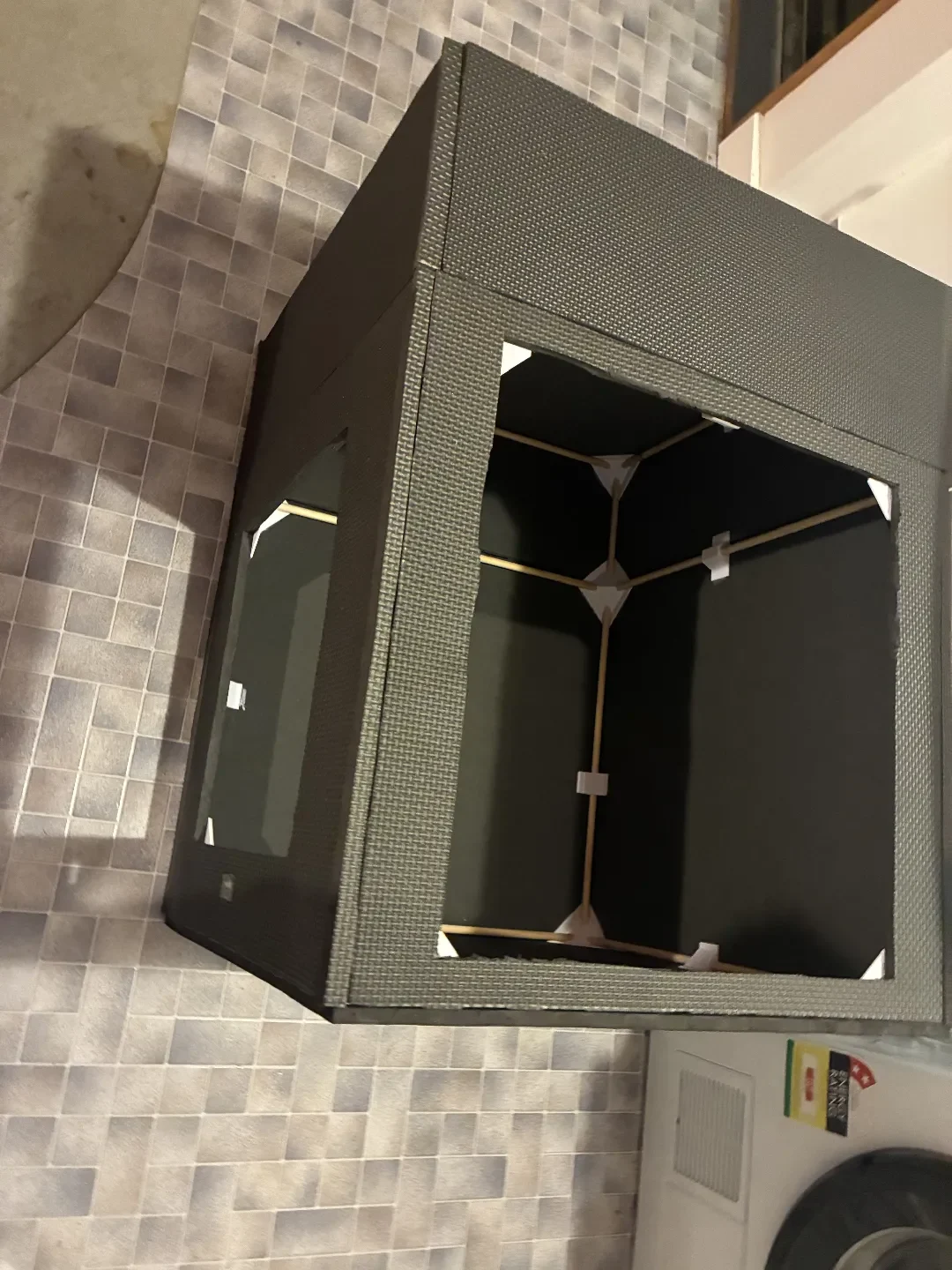

После того, как я собрал раму, я вырезал пенопластовые коврики по размеру и приклеил их к углу/усилителю/удлинителям. Обратите внимание, что текстурированная сторона этих ковриков (по крайней мере, тех, которые ��ыли у меня) имеет совершенно ужасную адгезию к суперклею; поэтому убедитесь, что вы приклеили гладкую сторону. (Есть способы склеить вещи
