Самый простой держатель батареи AAA для вашего штангенци...
Ваши дешевые суппорты разряжают аккумуляторы?
Я знаю, я знаю, я знаю! Уже существуют почти тысячи решений для ваших дешевых суппортов.
Имеется множество крышек батарейного отсека (люди часто теряют их, когда пытаются уберечь аккумулятор от разрядки).
Есть «аккумуляторы», которые пытаются отсоединить одну клемму аккумулятора, сохранив при этом форму суппорта.
Существуют адаптеры для монетных ячеек.
Существуют дополнительные чехлы для батарей, в которых имеется проводка для замены батарейки типа «таблетка» на батарейку AAA, другую батарейку AAA или даже на ячейку Lipo.
Существует даже решение «Конденсатор» в стиле мертвой ошибки, которое дало нам представление о том, что, когда суппорты «выключены», они на самом деле все еще разряжают батарею.
Выше приведены некоторые очень умные и минималистичные решения, однако я представляю вам решение с реальным физическим «переключателем» для элементов AAA, в котором не используются провода, а только 3D-печать.
Этот дизайн основан на трех вещах:
Фрикционная посадка между аккумулятором и трубкой, напечатанной на 3D-принтере.

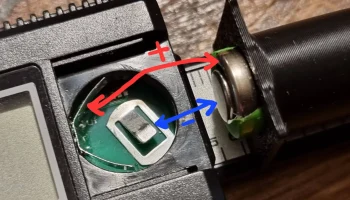

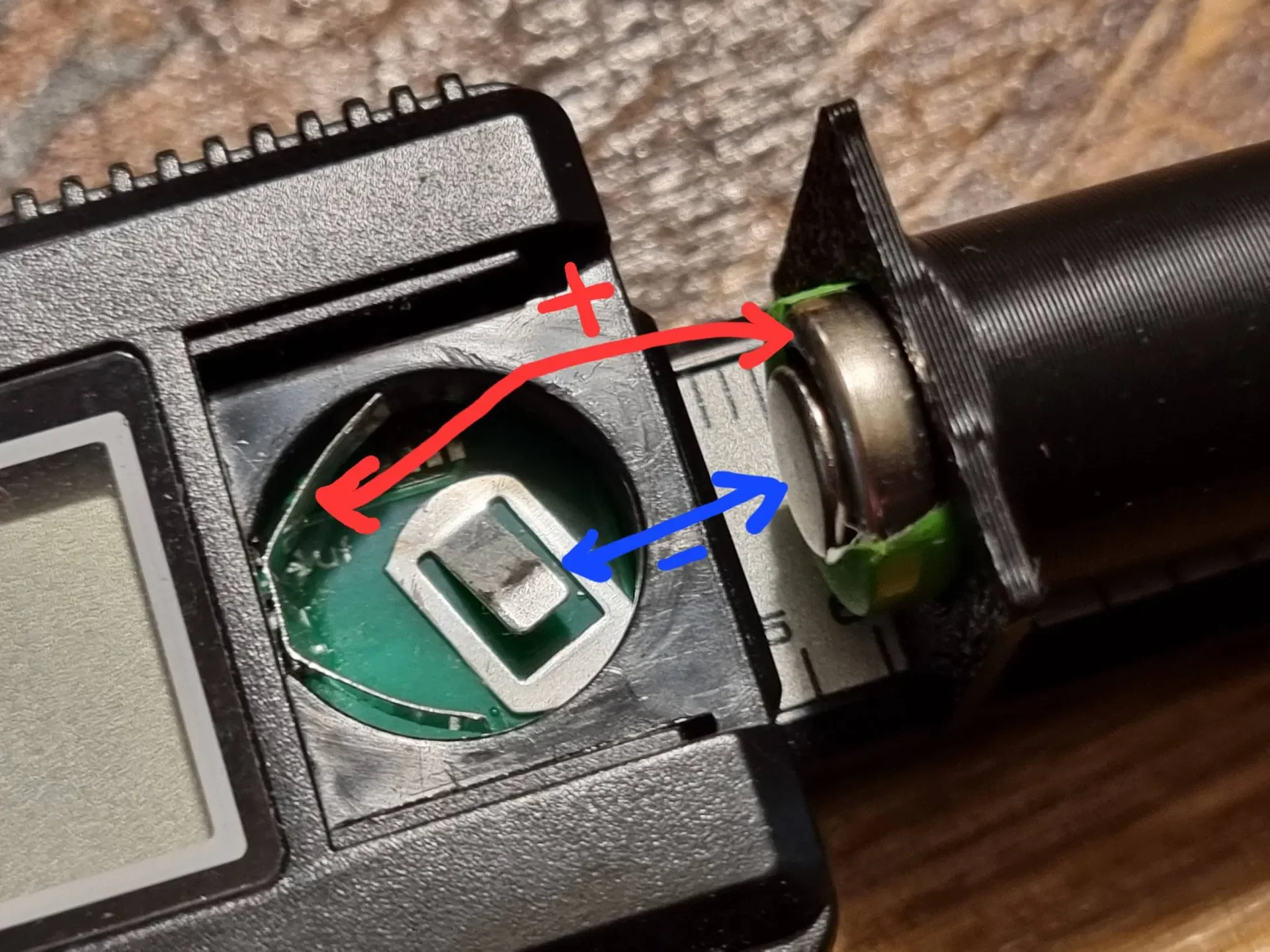

Дело в том, что у щелочных батарей положительный контакт находится рядом с отрицательным. Обычно он покрыт изолирующей этикеткой.
Частичное удаление вышеупомянутой этикетки, которая затем служит переключателем.
Обновление: распечатайте версию 4:
Спасибо за положительный отзыв. Я постарался учесть некоторые предложения. Сейчас доступно 3 файла. Вы можете выбирать между:
Caliper_AAA_Holder_V4_17… если крышка аккумулятора имеет ширину пр��мерно 17 мм. Судя по количеству загрузок, я предполагаю, что этот файл подойдет большинству людей.
Caliper_AAA_Holder_V5_15… если крышка аккумулятора имеет ширину примерно 15 мм. В полевых условиях существуют некоторые варианты суппорта, и некоторые люди сообщают, что у него крышка аккумуляторного отсека шириной 15 мм.
Caliper_AAA_Holder_V4_17.1,1.2,1_EXPERIMENTAL_0.6mm-Nozzle.stl Название говорит само за себя. Некоторые люди сообщали, что у них возникли проблемы с установкой аккумулятора. Это может быть связано с толщиной стены, которую я выбрал. → Если этот файл работает, а приведенный выше нет, сообщите об этом!
Помимо новых файлов, вот несколько общих замечаний, основанных на комментариях:
Форма намеренно несимметрична, чтобы дать больше возможностей для контакта с клеммами аккумулятора.
Если вам хочется масштабировать все: пожалуйста, масштабируйте только в направлении x. Это должно влиять только на посадку батареи, но не на посадку напечатанной детали в суппорте.
Это работает только для щелочных батарей. Цинк-углерод, NiMh и литийсульфат нуждаются в проводах для правильной работы. Смотрите решение Daafip здесь, в комментариях.
Подготовка/Печать:

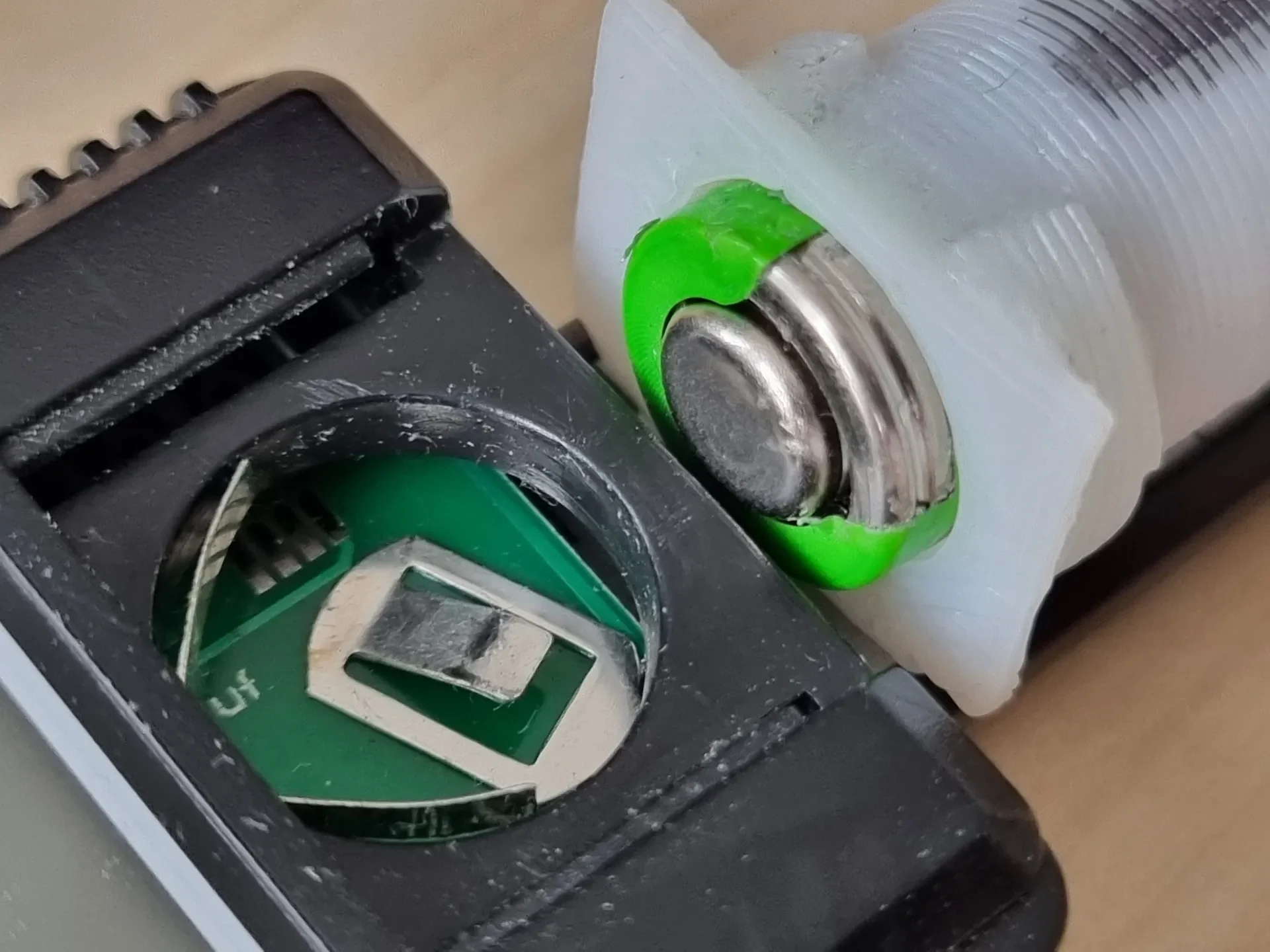

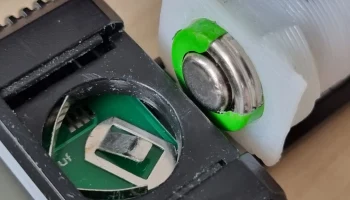

Частично снимите изолирующую этикетку с аккумулятора рядом с отрицательным контактом. См. изображения для справки. Проведите «тестовую установку» в суппорте, чтобы проверить, включится ли он.
Распечатайте STL-файл, подставки для него не нужны.
Вставьте батарею в трубку. Оно должно быть плотно затянут�� вручную. Если это не так, вы можете либо перепечатать, либо выбрать другой тип батареи, либо (что еще более прагматично) обернуть батарею скотчем, чтобы сделать ее толще. Если он слишком тугой, можно отрезать верхнюю часть трубки. (Или попробуйте V4_17.1,1.2,1_EXPERIMENTAL и оставьте отзыв)

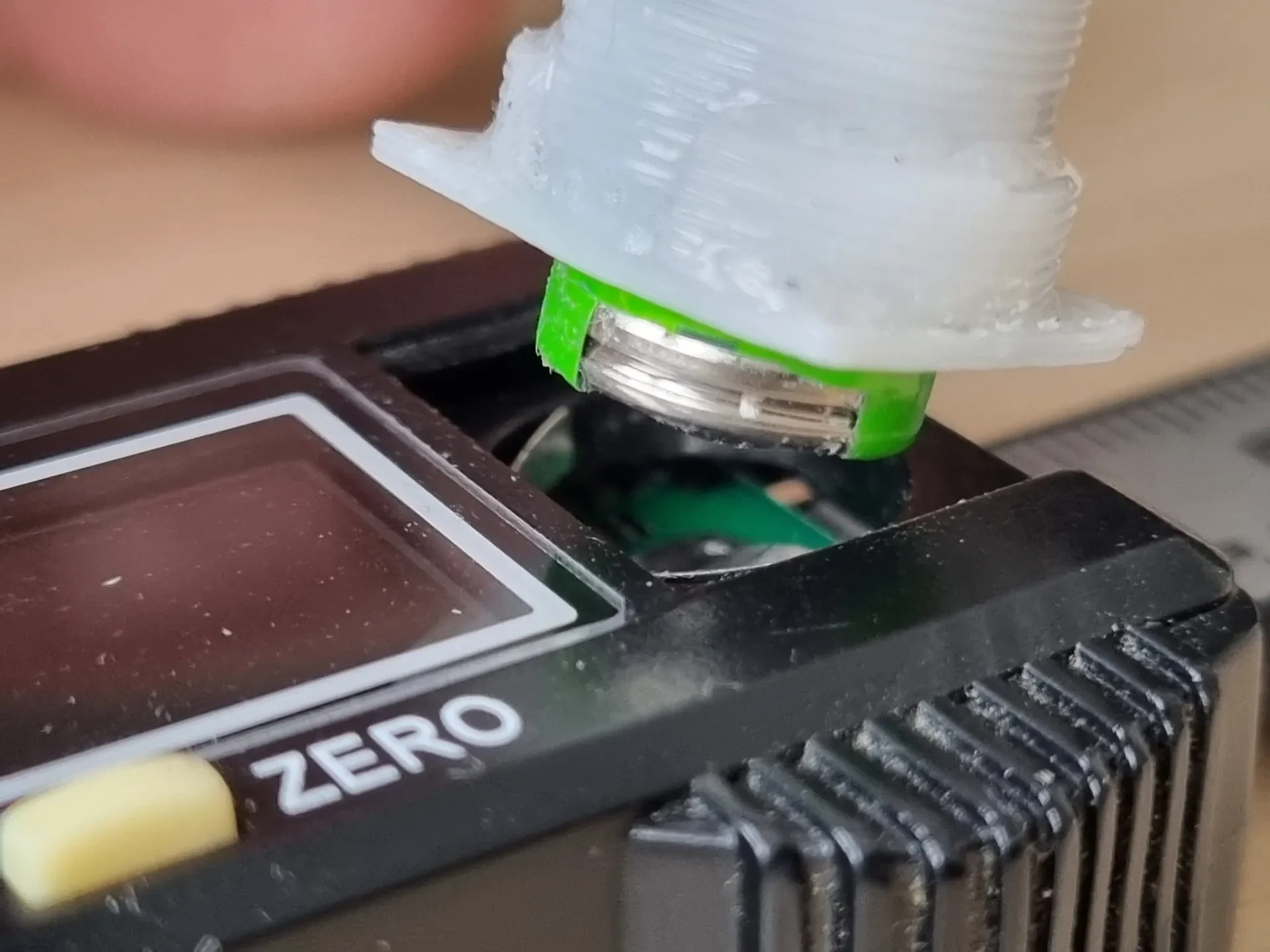

Вставьте держатель батареи AAA на место и надавите на батарею так, чтобы она вошла в полость, где раньше находилась батарейка типа «таблетка».

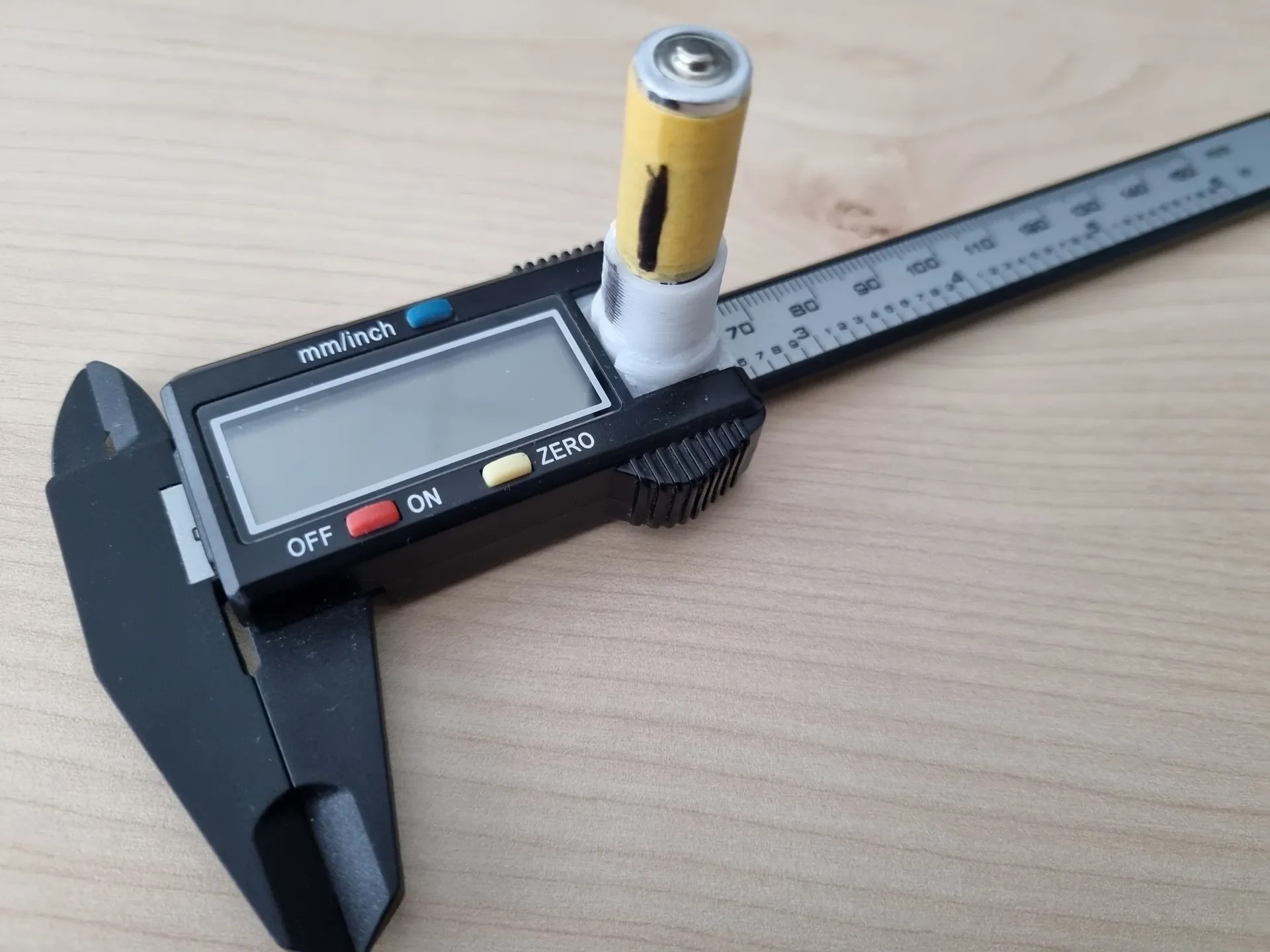

Отметьте положение включения фломастером.
Использование
Включение/выключение поворотом аккумулятора. Вы также можете просто оставить его во включенном положении, поскольку емкость элемента AAA обычно намного больше, чем у кнопочного элемента.
Спасибо @moWerk за запрос/поддержку адаптации модели для версии 15 мм.

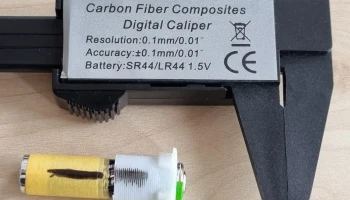

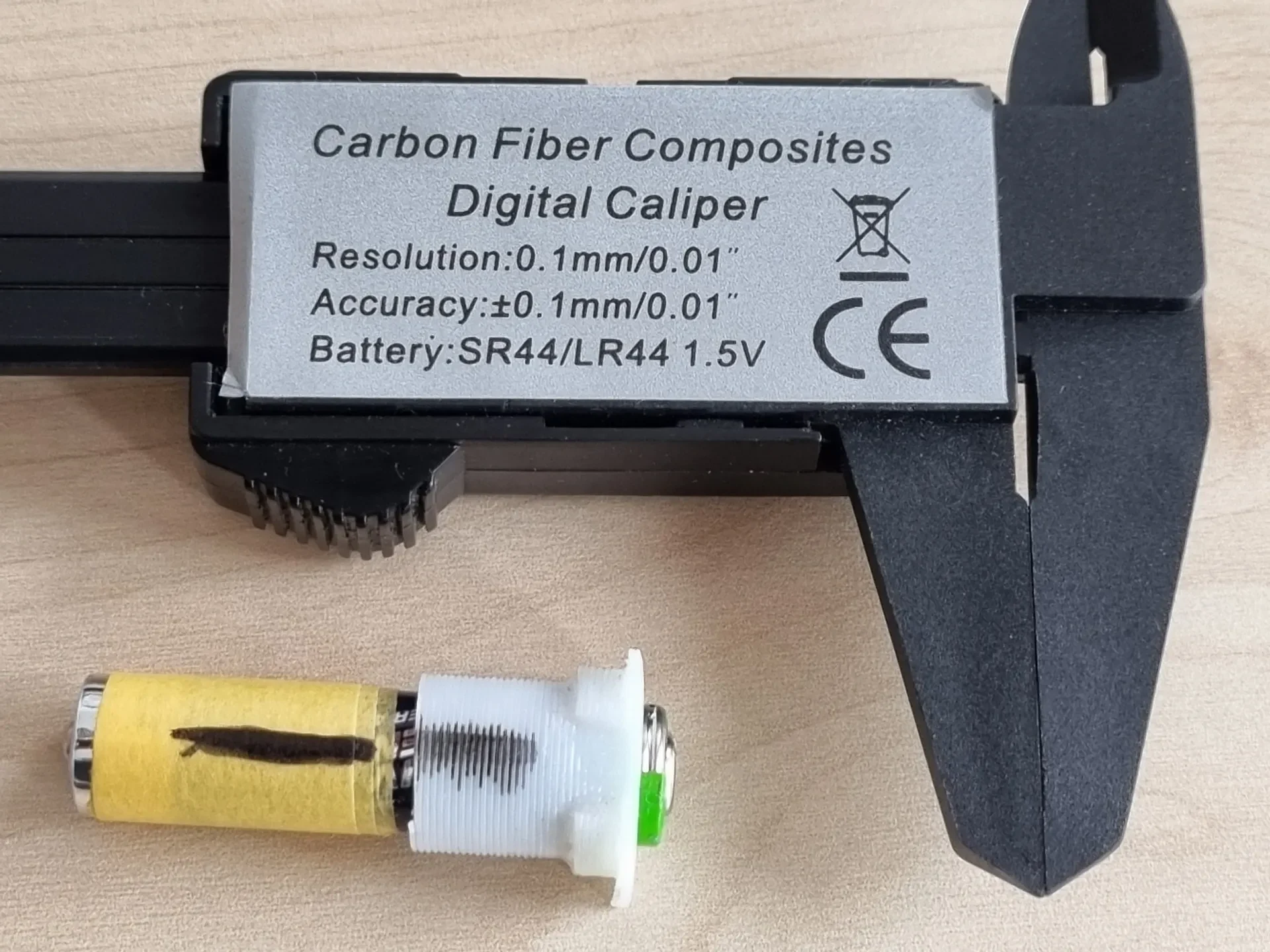

Он предназначен для моделей, показанных на фотографиях, пожалуйста, обратите внимание на марки!!! Эта концепция, безусловно, адаптируема. Ремиксы приветствуются.
Доступен файл freecad (версия 1, не показан на рисунках), как и
ссылка Onshape на версию 17 мм/версию 15 мм
