Держатель батарейки АА+ААА, крепление Skadis

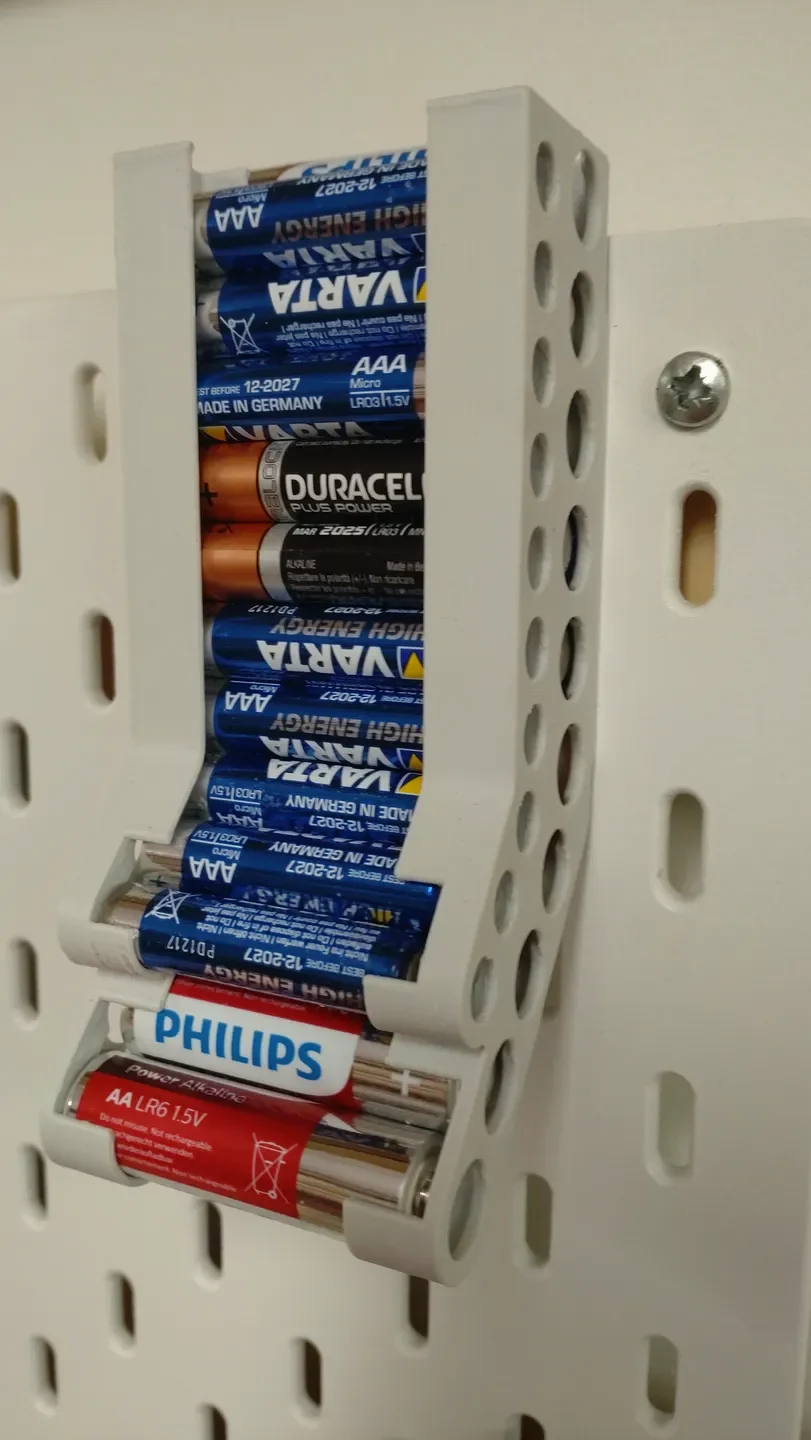

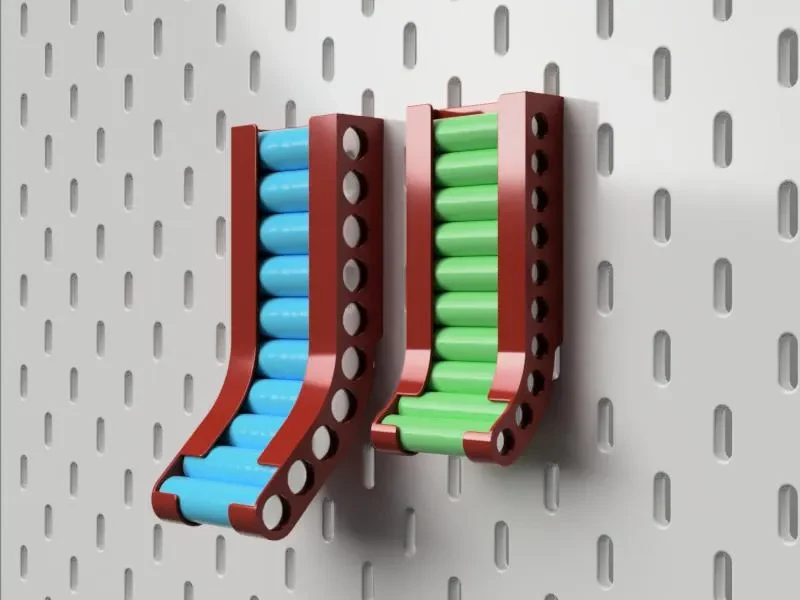

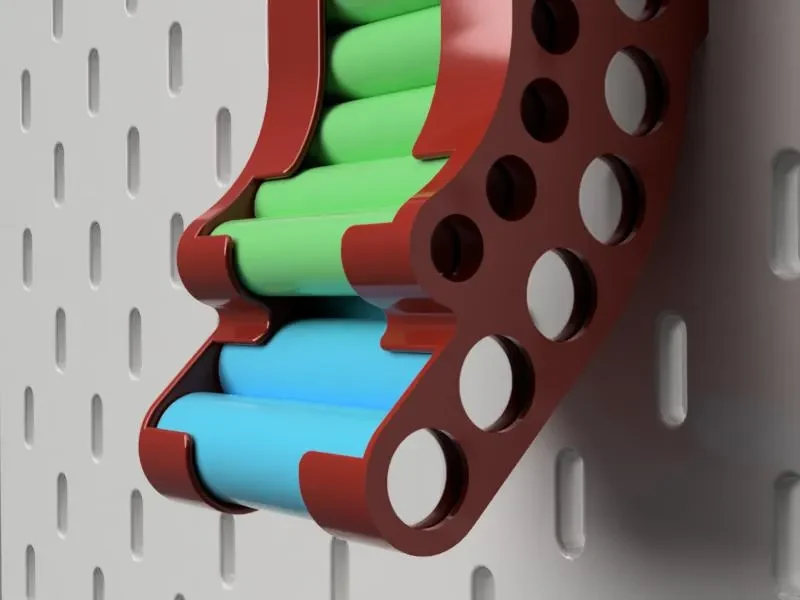

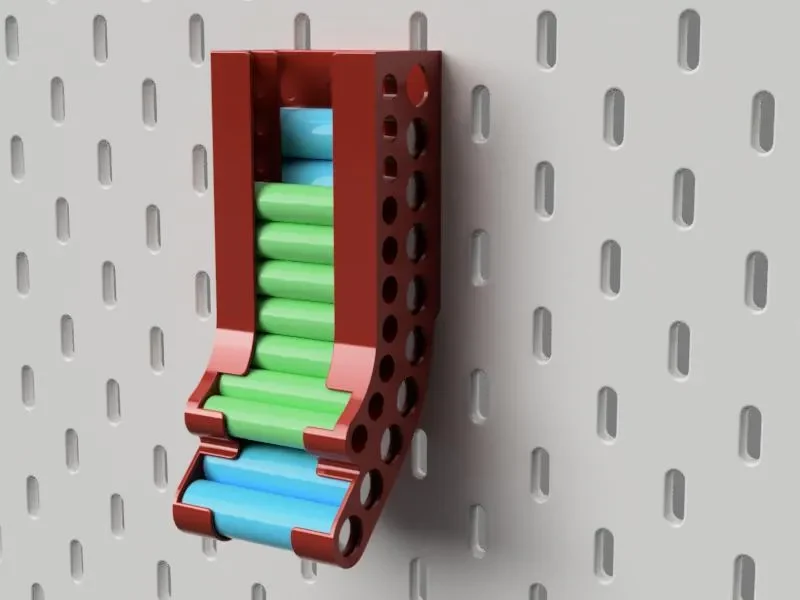

В этот компактный диспенсер для батареек вмещаются батарейки типа АА и ААА, по 10 штук каждого размера. Если вам нужна версия, вмещающая немного больше батарей, вы можете найти ее здесь. По бокам магазина имеются отверстия, позволяющие легко видеть, сколько батареек осталось в магазине. Недостатком этой конструкции является то, что батареи могут упасть между направляющими, когда они вставлены. Чтобы снизить риск выпадения аккумуляторов во время загрузки, задняя стенка повторяет изгиб магазина. Тем не менее, вы все равно должны загружаться осторожно.
Установка

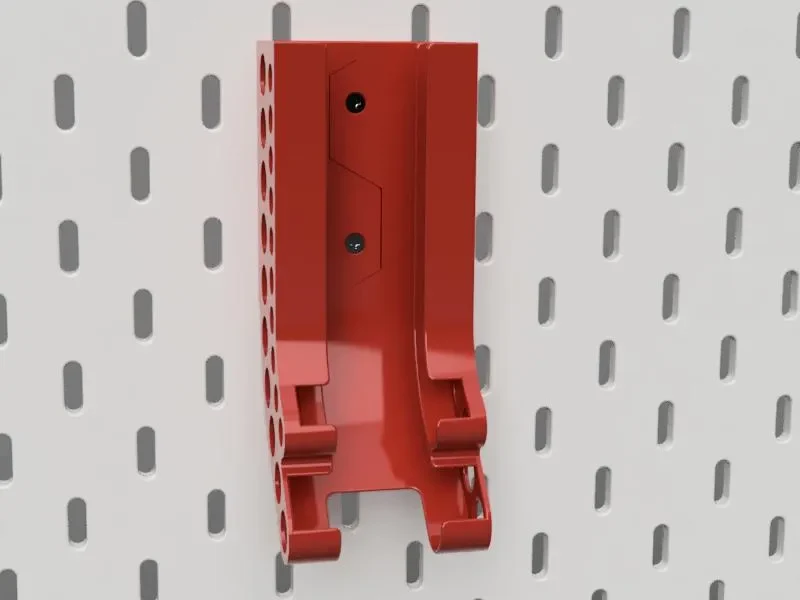

Распределитель аккумуляторов крепится к плате Skadis с помощью Т-образных гаек под винты М3. Это гарантирует, что крепление прочное и надежное, его можно легко установить и снять с помощью отвертки. Существу��т две разные версии диспенсера для батареек: одна с потайными отверстиями, другая с плоскими отверстиями. Выбор зависит от типа используемых винтов. Подходящие винты должны иметь длину около 15-20 мм.
Чтобы собрать диспенсер для батареек, сложите правое и левое крылья вместе, перекрывая их. Затем вставьте винты в отверстия для винтов, поместите винт в Т-образную гайку и затягивайте до тех пор, пока Т-образная гайка не окажется на расстоянии примерно 2-3 мм от задней части дозатора. Вставьте Т-образные гайки вертикально через отверстия в плате Skadis, затем, когда вы затянете винт, Т-образная гайка повернется и зафиксирует распределитель батареи на плате.
Вы можете найти и скачать подходящую Т-образную гайку здесь: Т-образная гайка Skadis для винта M3.
Печать и настройки печати
В файлах модели детали ориентированы в направлении, наиболее удобном для печати. Для достижения наилучших результатов распечатайте диспенсер для батареек, положив его ровно на бок. Используйте, например. PLA для печати с высотой слоя 0,2 мм и шириной сопла 0,4 мм или меньше. Толщина стены не менее 3 линий и заполнение 25%. Для отверстий под винты рекомендуется использовать опорную конструкцию.
