Подставка для аккумулятора и держатель сверл Bosch v.1.3

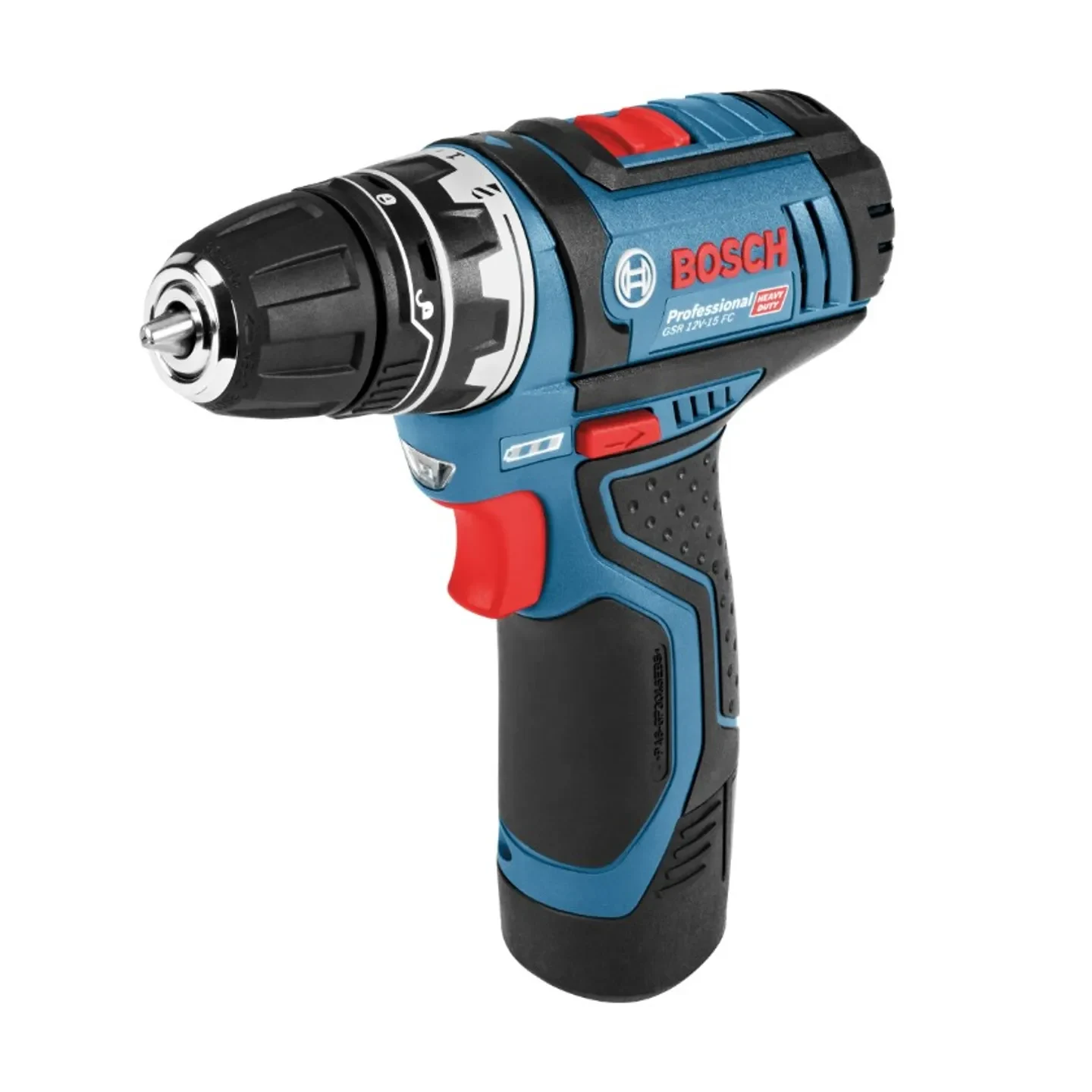

Подставка для аккумулятора Bosch 12 В и держатель бит для дрели GSR 12V-15 FC. Держатель бит может подойти к другим сверлам Bosch, если у них есть такая же резиновая лента, к которой он крепится.
Судя по всему, держатель бит также подходит к бесщеточной дрели Bosch GSR 12V-20.

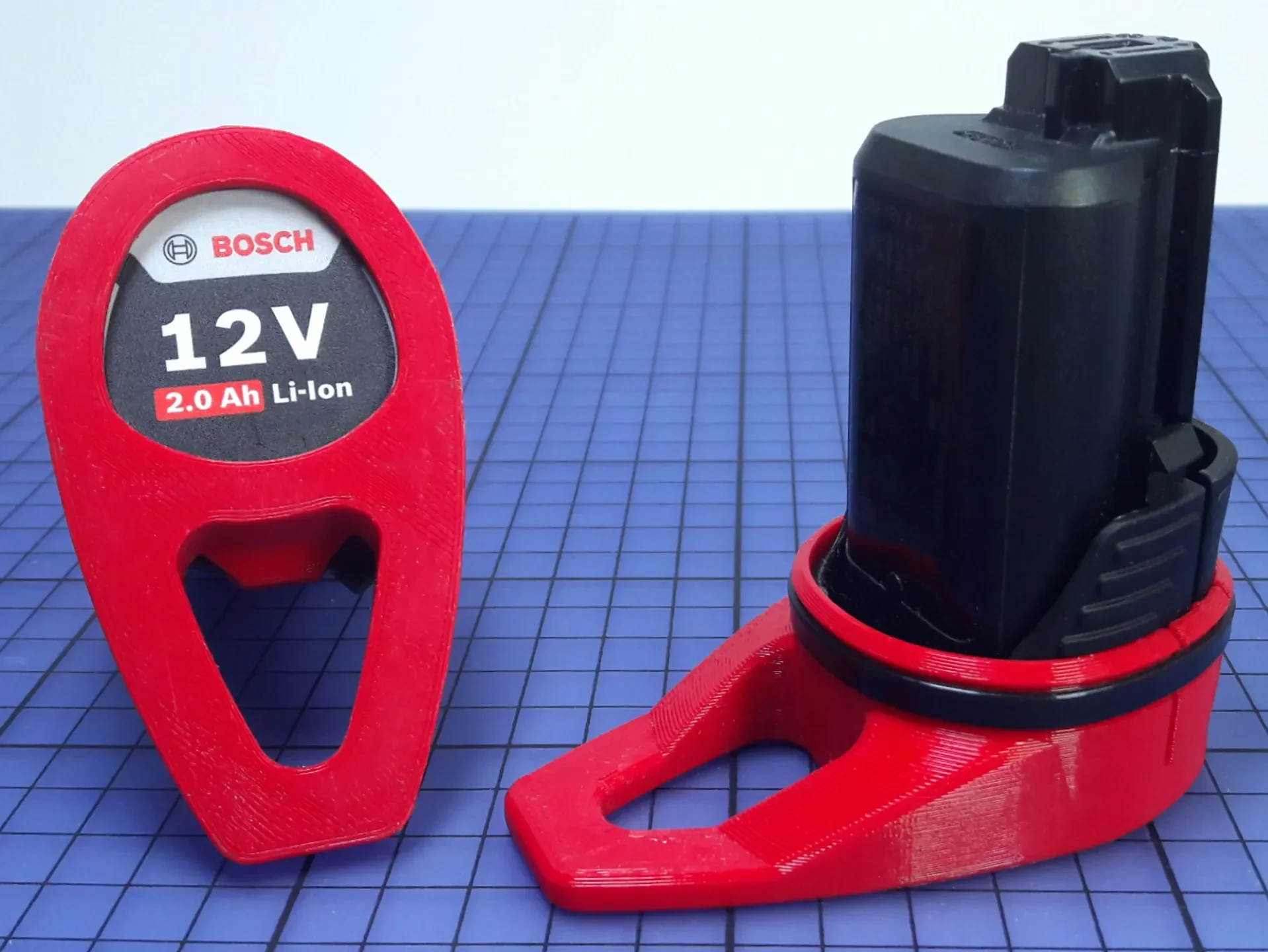

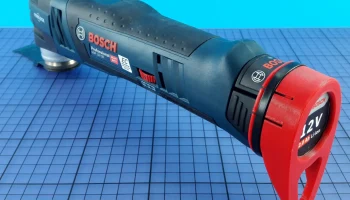

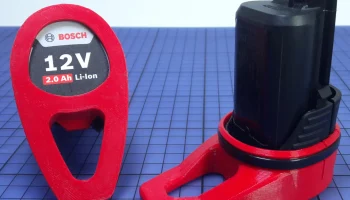

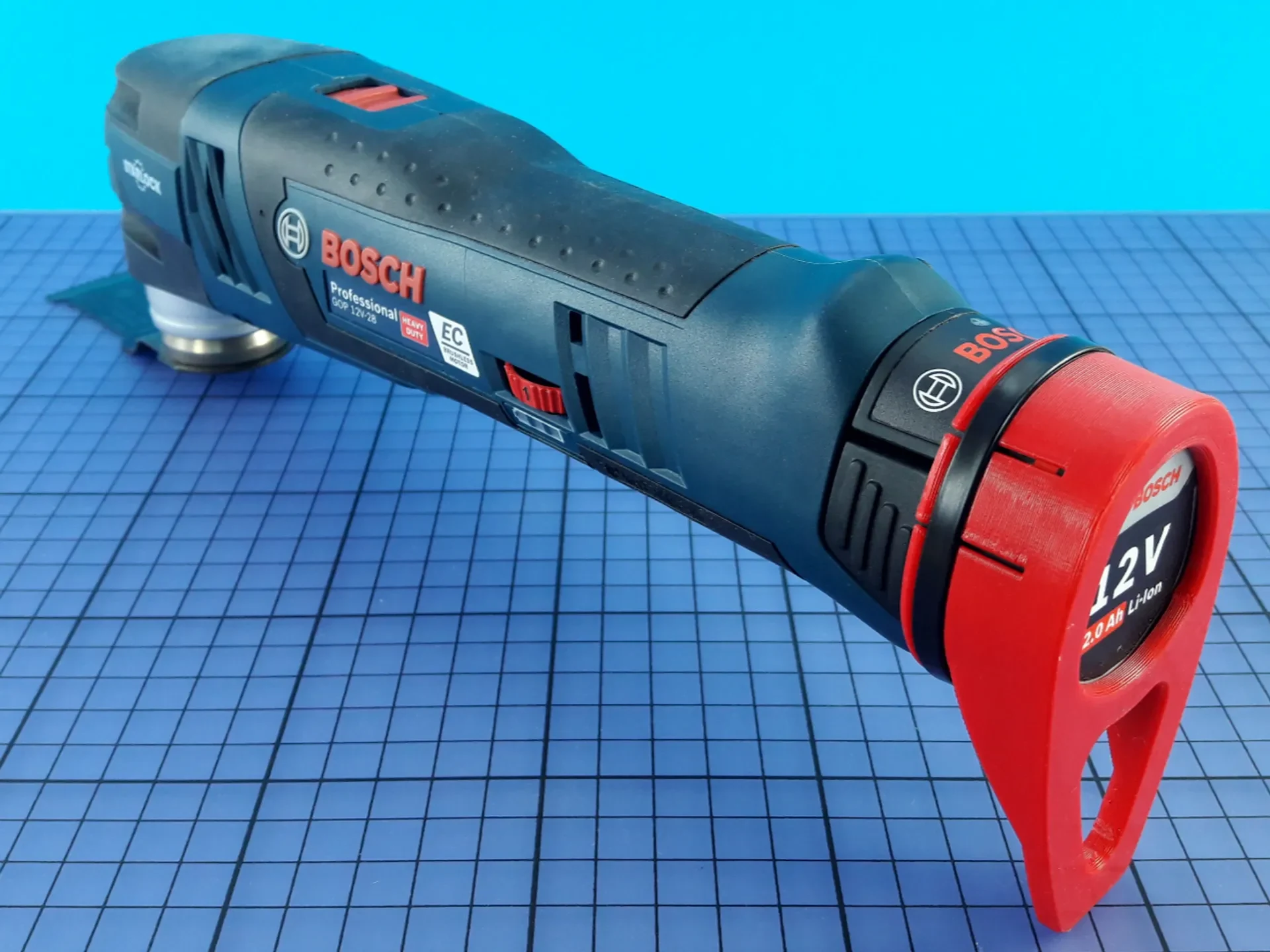

Подставка для аккумулятора предназначена для постоянного крепления к аккумулятору. Он имеет зажимы, которые фиксируются в пазах аккумулятора. Он съемный, но это не должно быть так. Он имеет встроенные опоры, поскольку фиксирующие зажимы имеют очень небольшой край в 90 градусов в труднодоступном месте.

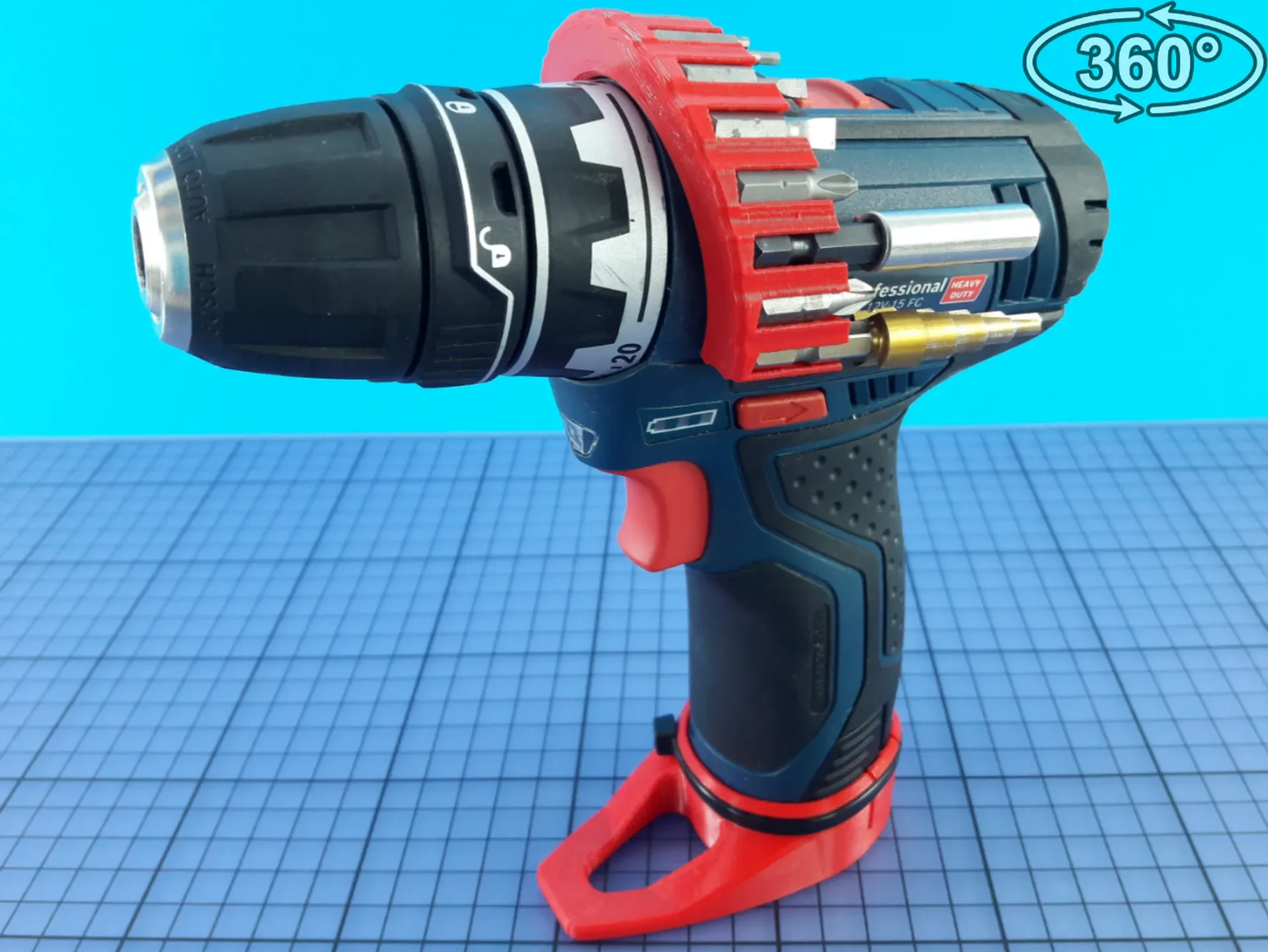

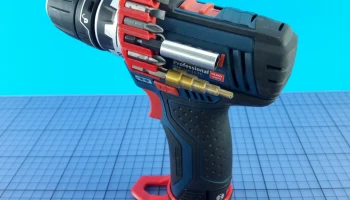

Держатель бит вмещает 15 бит. Его также не следует удалять. Для удержания бит на месте используются магниты диаметром 4 мм и толщиной 2 мм.
Печатать любые модели из PLA не рекомендуется. Зажимы на подставке для аккумулятора могут сломаться. Здесь необходимо очень прочное соединение слоев. Он также должен быть гибким, чтобы зажимы могли защелкнуться на месте. Я использовал PETG и ABS, ничего не сломалось. Попробуйте PETG практически без охлаждения.
Кто-то успешно напечатал подставку для аккумулятора из PLA. Однако это должно быть довольно гибко.
Держатель бит может быть чрезвычайно сложно установить, если вы используете PLA, поэтому здесь также рекомендуется использовать PETG. Сверло также может нагреться настолько, что деформирует PLA.

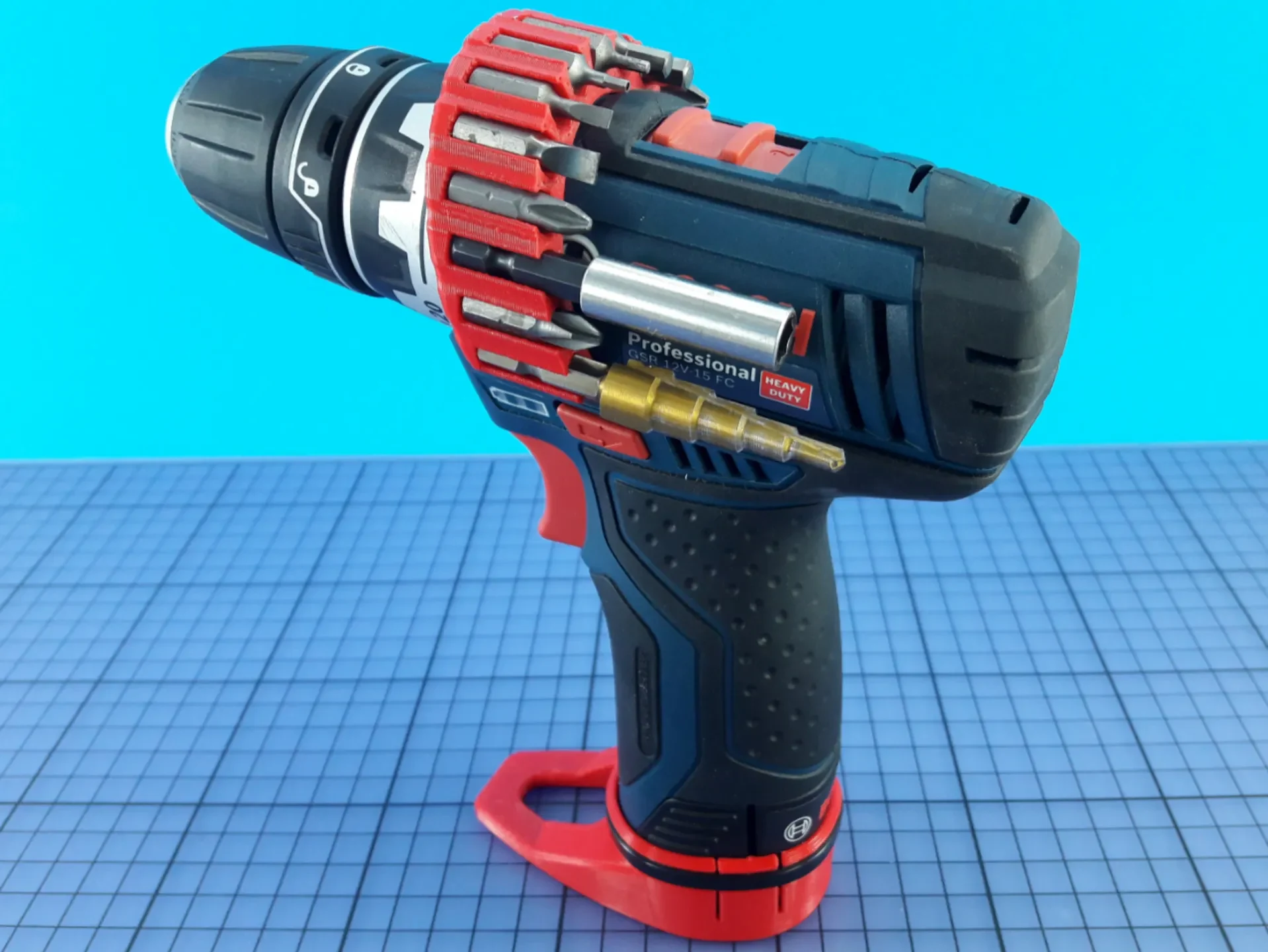

Держатель бит напечатан лицевой стороной вниз. Твердый. Никаких опор. Он крепится поверх резинки на дрели. Нужно быть осторожным, чтобы группа не оторвалась. Он должен быть прикреплен спереди и как бы «наклоняться» над лентой. Я бы не стал крепить его сверху, он может расколоться.
Подставка для батареи должна иметь достаточный периметр, чтобы стена, поднимающаяся вверх по батарее, была прочной. Застежка-молния не является обязательной.

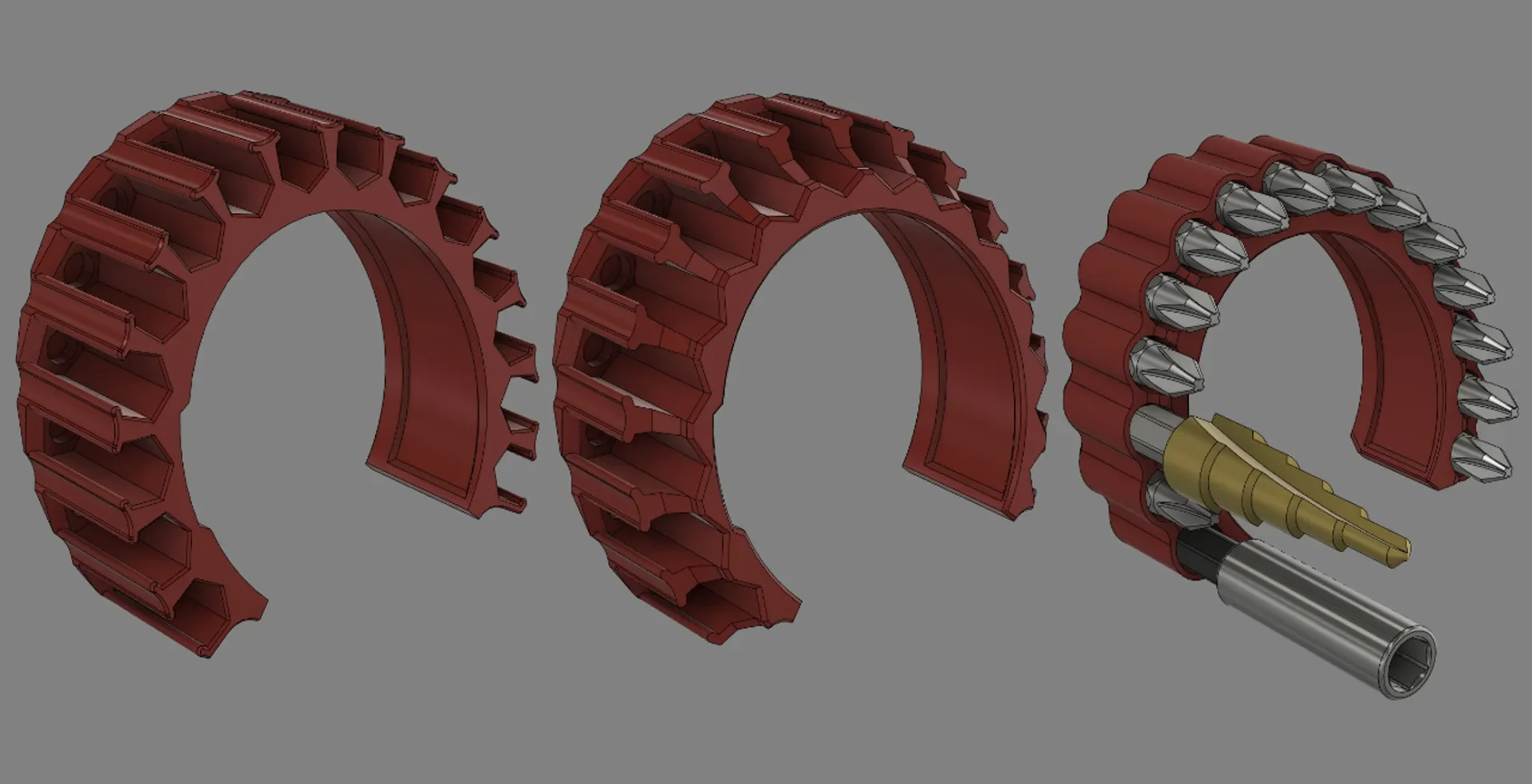

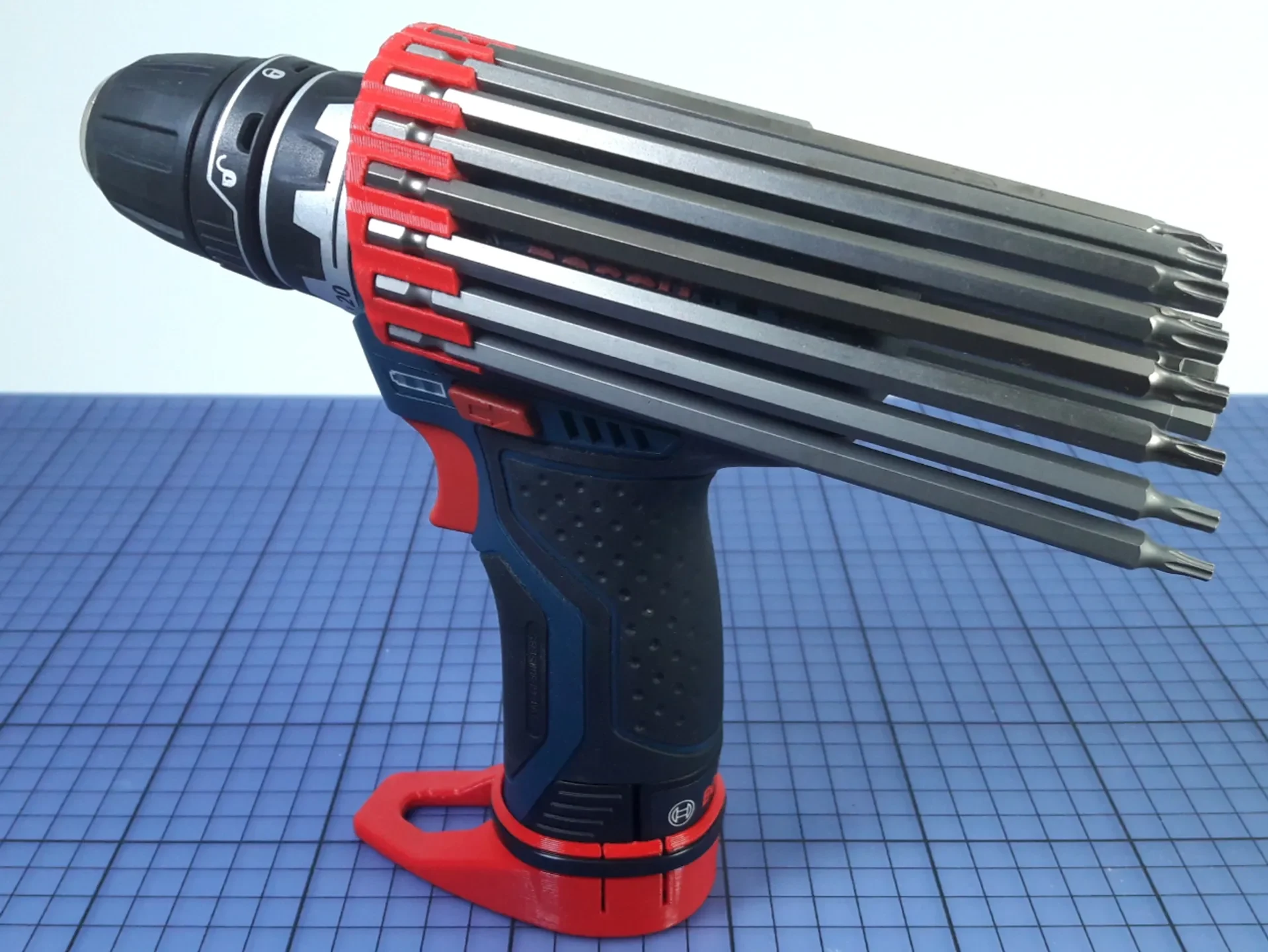

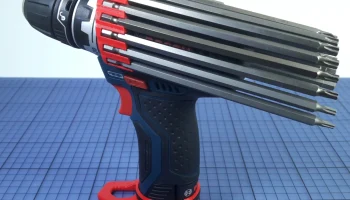

Я сделал еще две версии держателя бит. У одного передний край немного отодвинут назад, чтобы детали было легче вынимать. У другого вместо шестиугольников круглые отверстия. Я не проверял их с магнитами. Круглый немного более небрежный, чем шестигранный, но позволяет вращать биты. Я бы не стал использовать круглый, если у вас очень длинные насадки, как на картинке. Шестигранник держит их крепче.

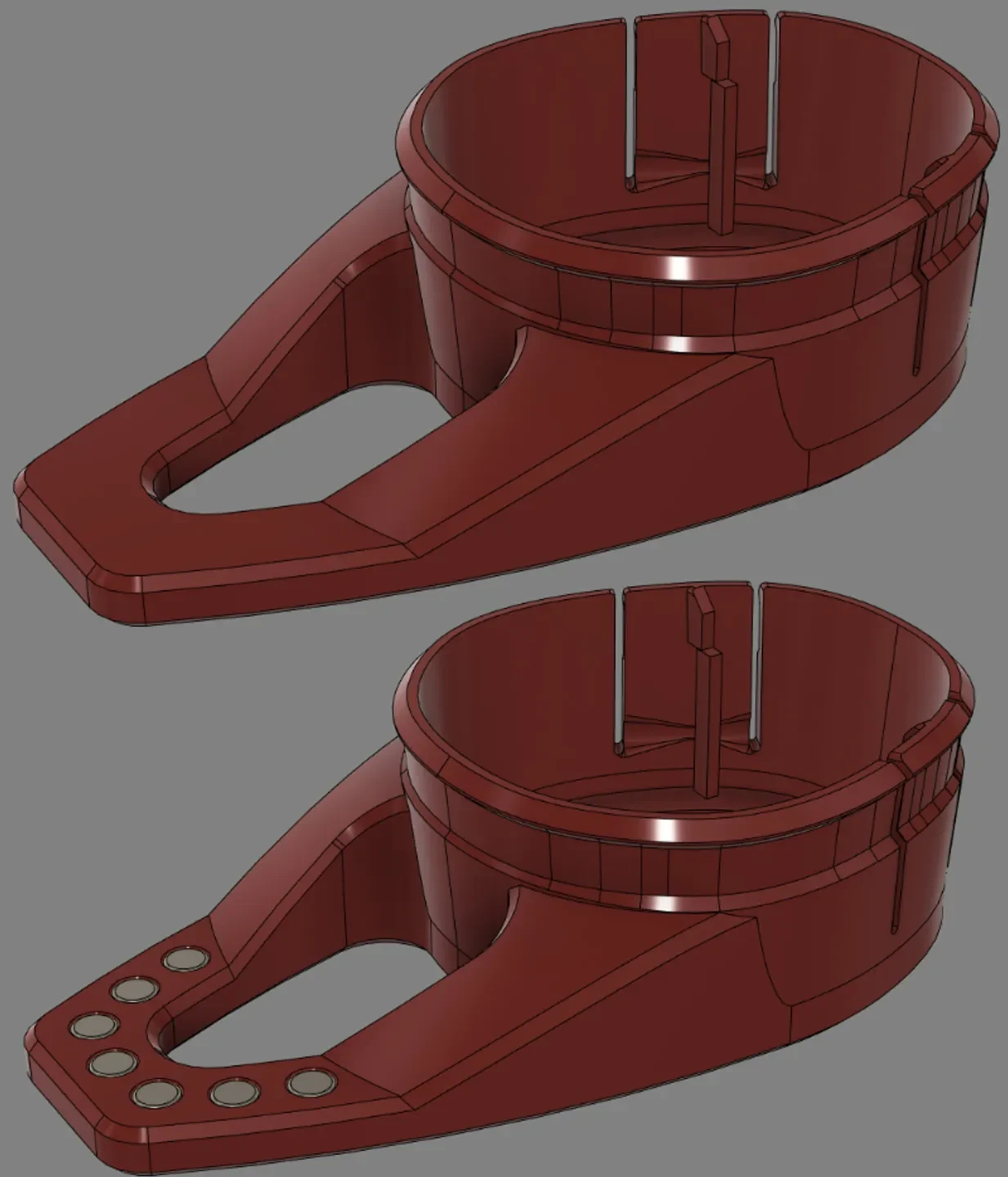

Я также сделал вариант подставки с отверстиями для 7 магнитов сверху наконечника. Это те же магниты, что и в держателе бит. Его можно использовать для крепления нескольких винтов или чего-то еще.
Список изменений:
v1.1
Добавлен другой тип подставки с 7 держателями бит вокруг основания. В нем используются те же магниты, что и в других. Не уверен, насколько хорошо это будет работать на практике. Если у вас большие руки, биты, вероятно, немного проткнут вашу руку.
Также на всех моделях (кроме круглой) добавлены небольшие отверстия под магниты, чтобы их можно было легко выбить, если они приклеятся под углом или сломаются. Вам понадобится что-то толщиной 1 мм, чтобы поместиться в отверстие.
v1.2
Rail Concept (экспериментальный выпуск):

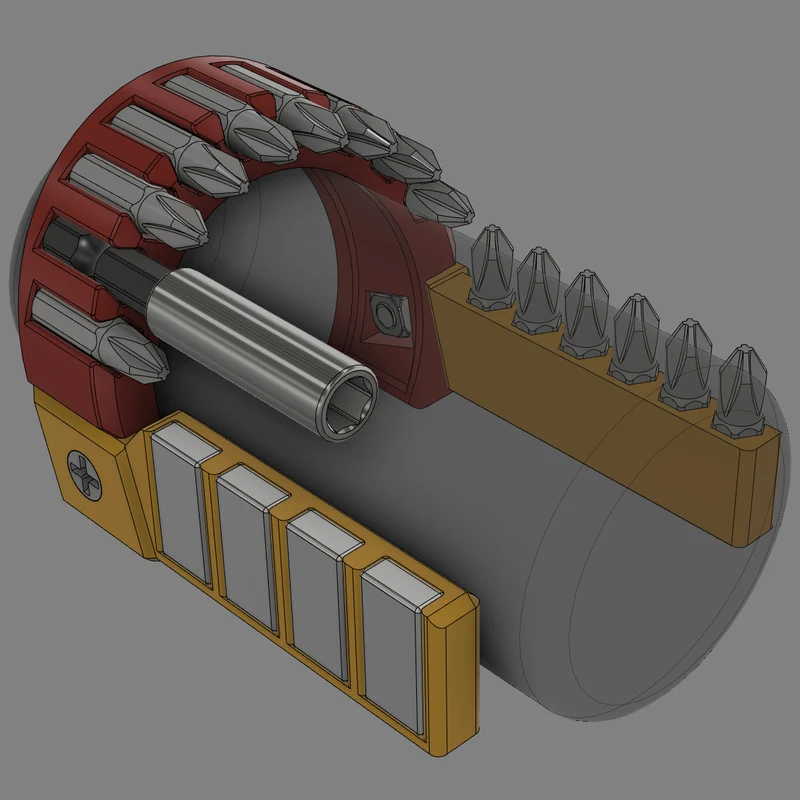

Тестирование новой концепции: новая модульная система, в которой используются боковые «рейки», на которые можно установить дополнительные аксессуары. На данный момент у меня есть тот, который содержит 6 бит. Один из них восполнит 3 бита, потерянные в области монтажа с каждой стороны. На этой боковой направляющей м��жно хранить биты, которые не помещаются в обычный держатель, например насадки с головками.
Другой — магнитный рельс, который удерживает все… магнитное. В него можно вместить больше бит, множество шурупов, сверл и т. д. Магниты для этого 20х10х5мм.
Чтобы защитить неодимовые магниты на направляющей от коррозии при изнашивании тонкого никелевого покрытия, вы можете надеть термоусадочную трубку по всей площади магнитов и части направляющей. Это защитит от износа, вызванного крепежными винтами и другими острыми деталями.
Здесь я использовал прозрачную термоусадку >>>
Все детали печатаются прочно. Rails печатает как на картинке (низ вниз). Те же магниты. Для этого вам понадобится винт М4 с потайной головкой диаметром 10 мм и квадратная или обычная ��айка.
Рельсы можно зеркально отразить в слайсере, чтобы они соответствовали любой стороне.
v1.3
Восстановлен модульный держатель бит. Внешняя поверхность теперь представляет собой непрерывную кривую.
Биты повернуты так, что метка теперь обращена наружу.
Добавлена фаска, чтобы сделать край более устойчивым к ударам.
Удлинён боковой держатель бит. Держит долго
