PARKSIDE X20V_Team Разъем для аккумулятора с клеммой Faston
Обновление: v1.1, 27 июля 2021 г. Модель немного обновлена, чтобы соответствовать другим моим выходным разъемам.
Нарезается толщиной слоя 0,15 мм. Добавлен pdf-файл: Parkside Battery system.pdf (размещен в разделе «Загрузить»).
Это один из моих первых дизайнов, напечатанных на новом принтере Prusa. Мне нужен какой-то разъем для подключения моего крошечного паяльника для электроники TS-100. Разъем предназначен для аккумулятора инструмента Parkside, продаваемого Lidl, немецкой международной сетью дисконтных магазинов, представленной в ЕС и США. Инструменты Parkside довольно дешевы и качественны, как и аккумуляторы для инструментов, изготовленные из качественных литий-ионных элементов. Однако эти батареи не защищены (кроме предохранителя).
Поскольку у меня есть несколько таких аккумуляторов на 20 В разной емкости (2 Ач и 4 Ач), естественным решением было использовать для паяльника только аккумул��тор Parkside.

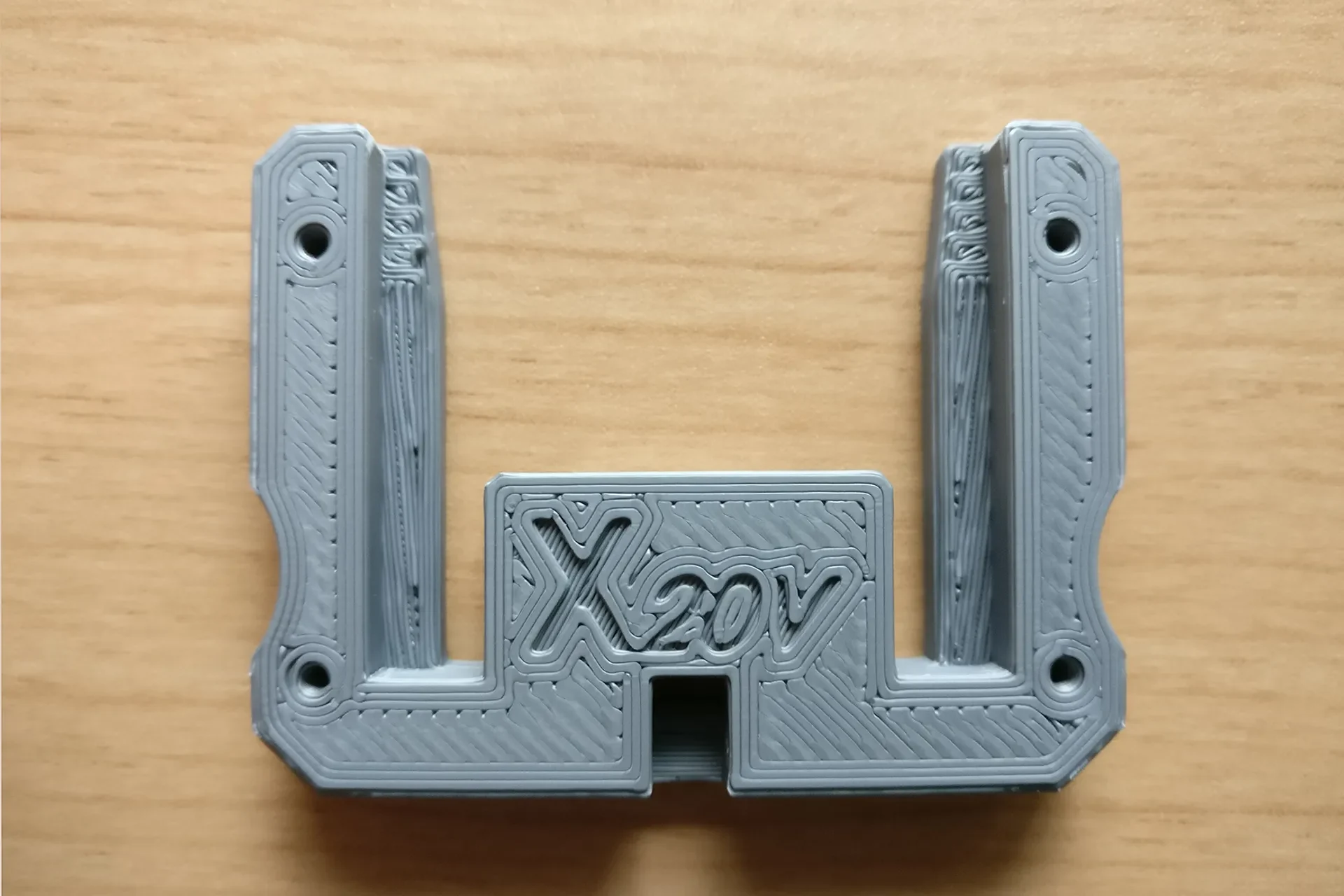

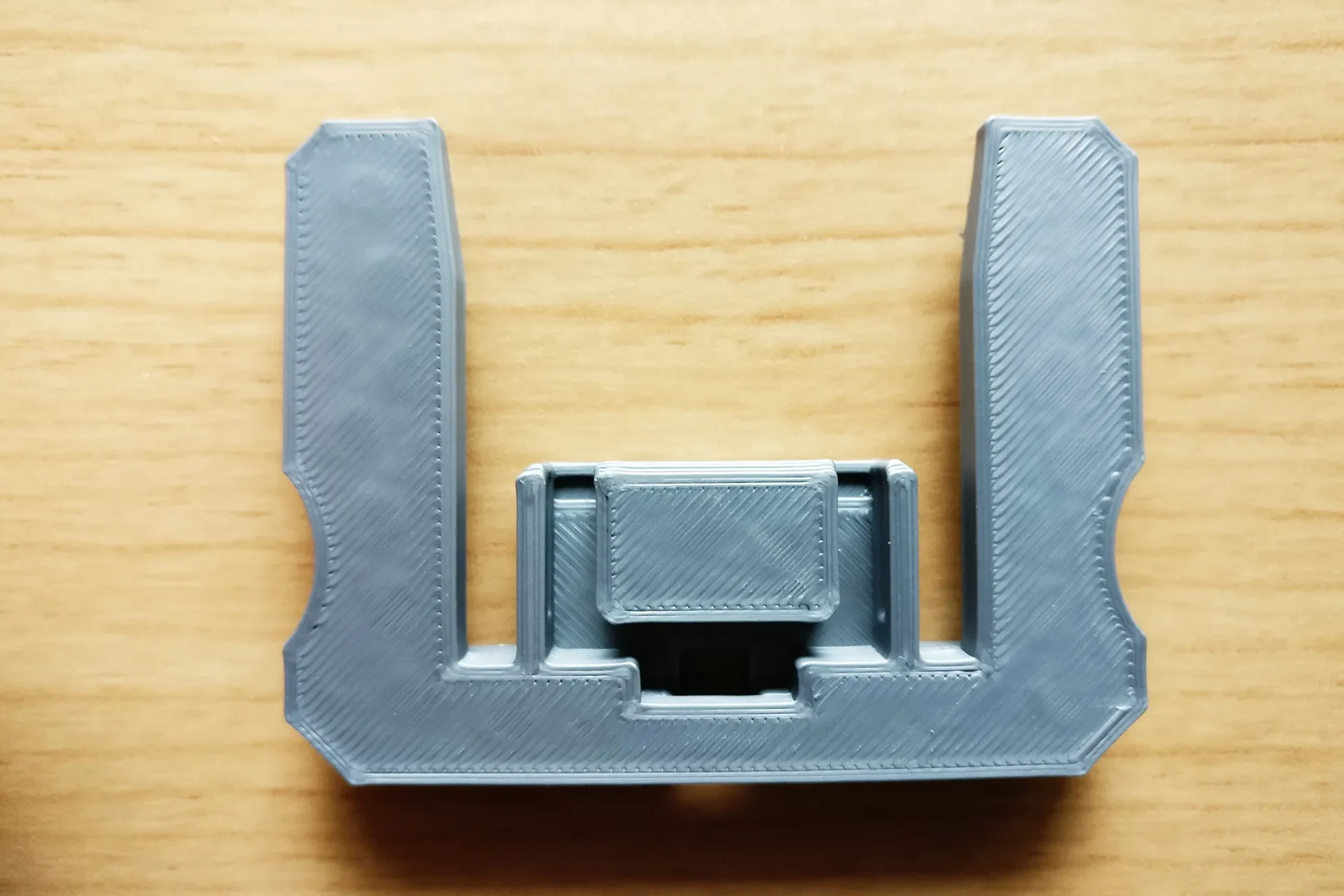

Здесь вы можете найти stl-файл и файл для печати. Я использовал высоту слоя 0,15 мм.
Используемый материал:

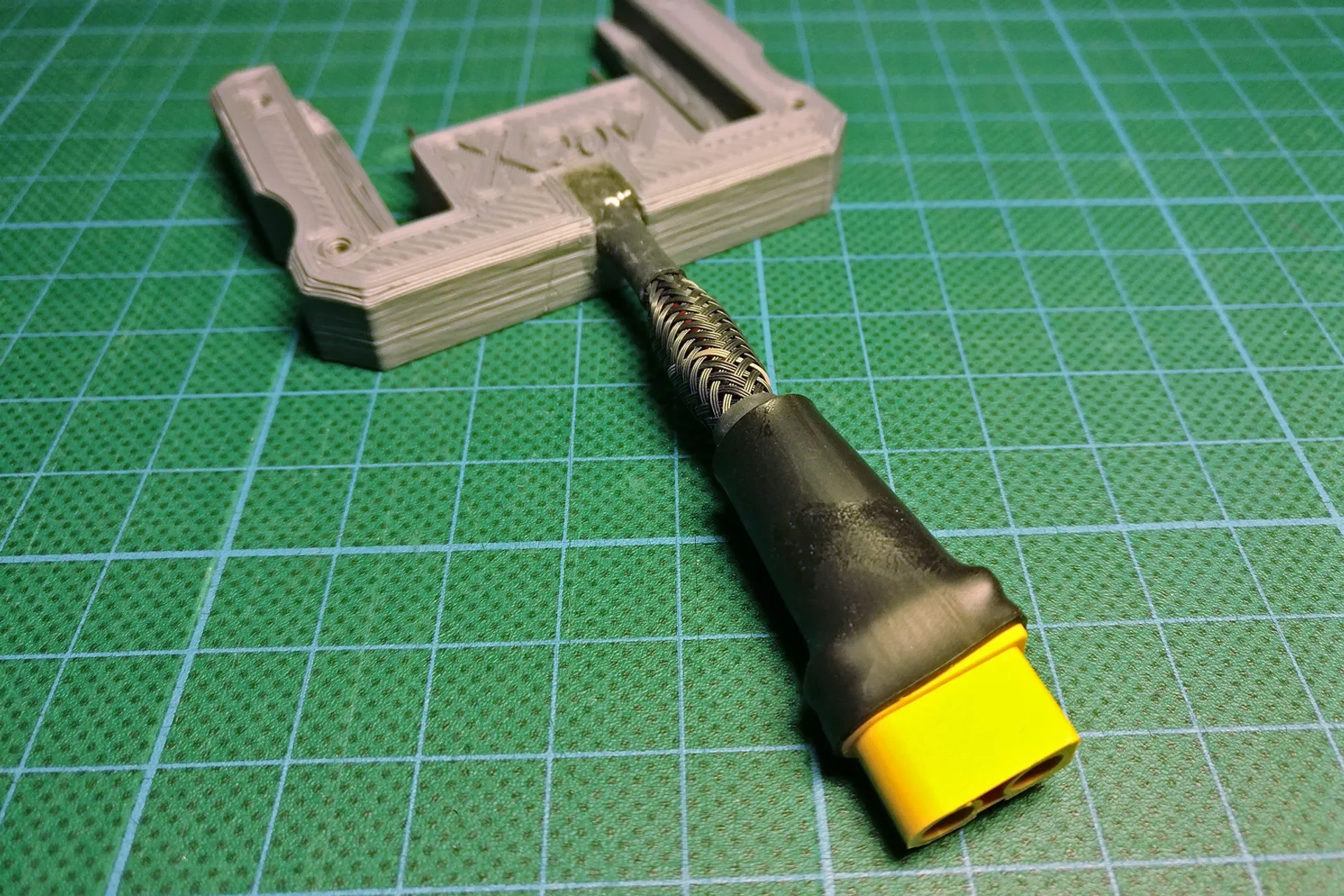

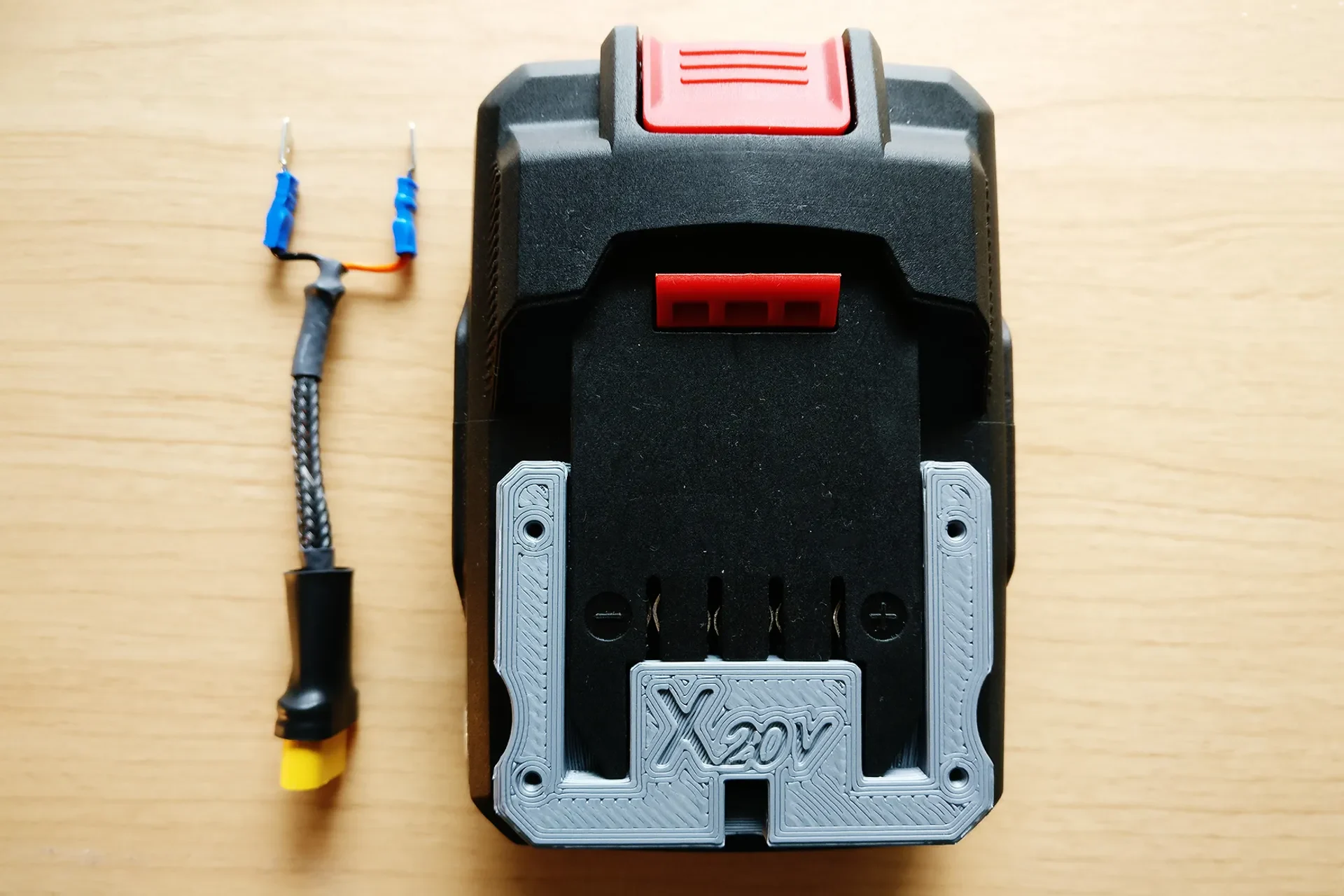

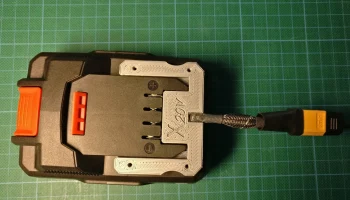

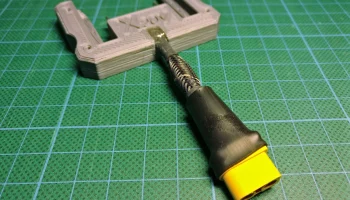

Я использовал синюю штекерную клемму FASTON TE Connectivity со стороны аккумулятора, около 50 мм AWG20 (~ 0,5 мм2), черную для минусовой клеммы и оранжевую для плюсовой клеммы. Немного термоусадочной втулки ½" или 12,7мм длиной 20мм, немного термоусадочной втулки ¼" или 6,4мм длиной около 40мм. Расширяемая черная кабельная муфта из ПЭТ HellermannTyton покрывает всю длину используемого вами кабеля. Наконец, я использовал гнездовой разъем XT60 для подключения паяльника. Конечно, вы можете использовать другой тип разъемов для удовлетворения ваших потребностей. Как я это сделал, можно увидеть на предоставленных фотографиях.

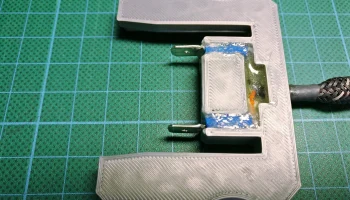

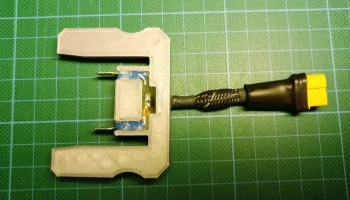

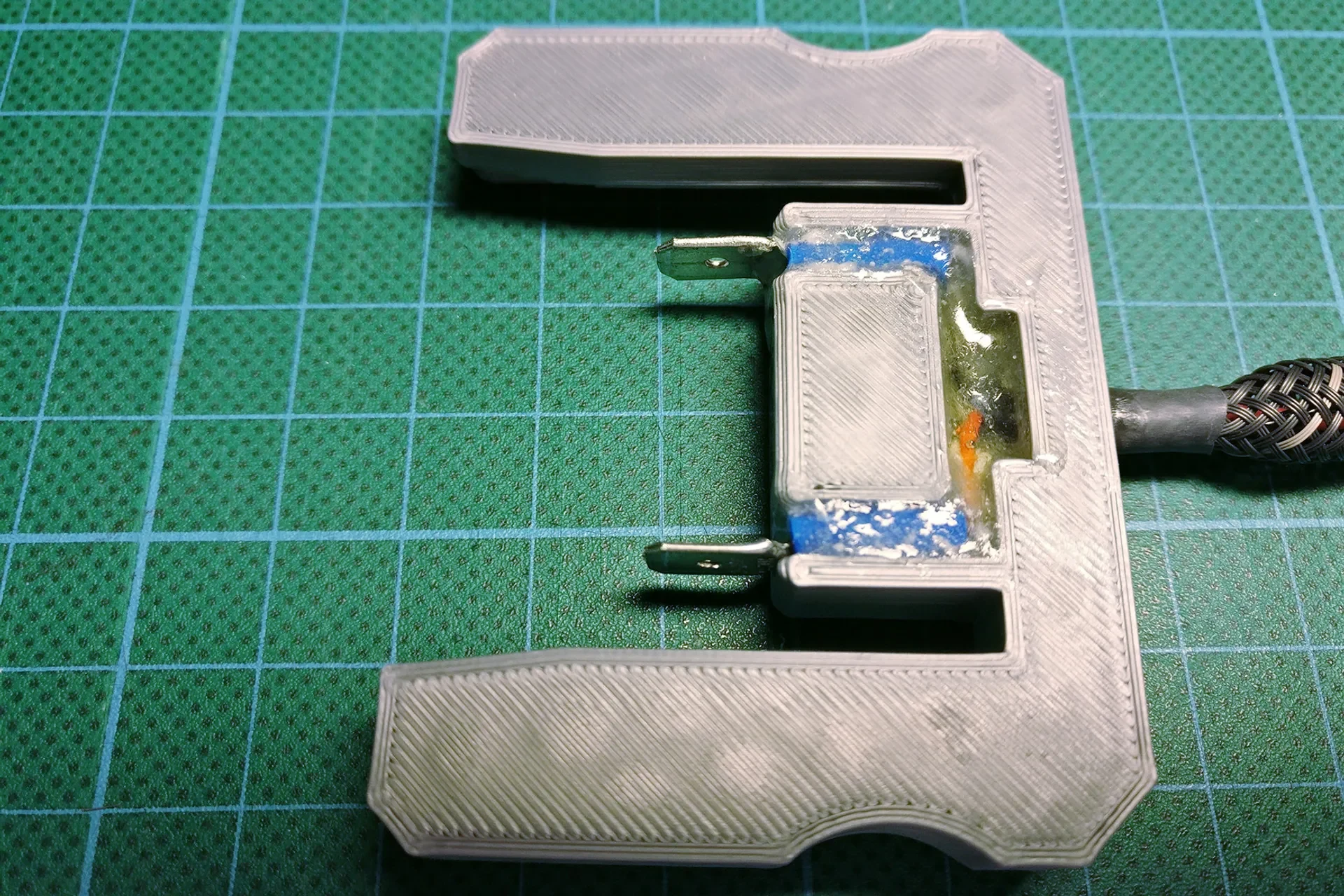

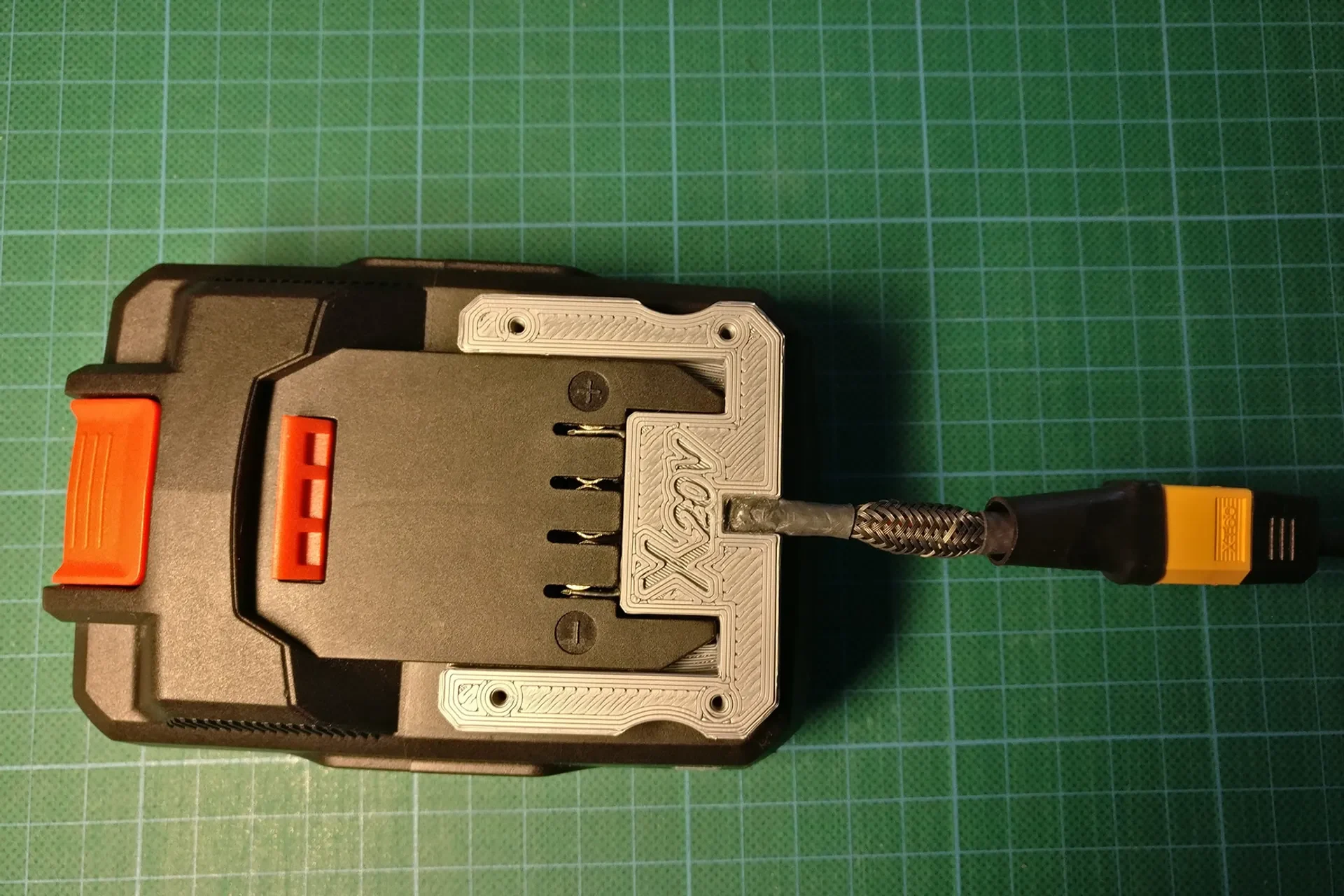

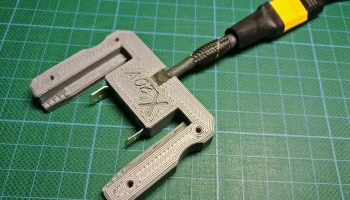

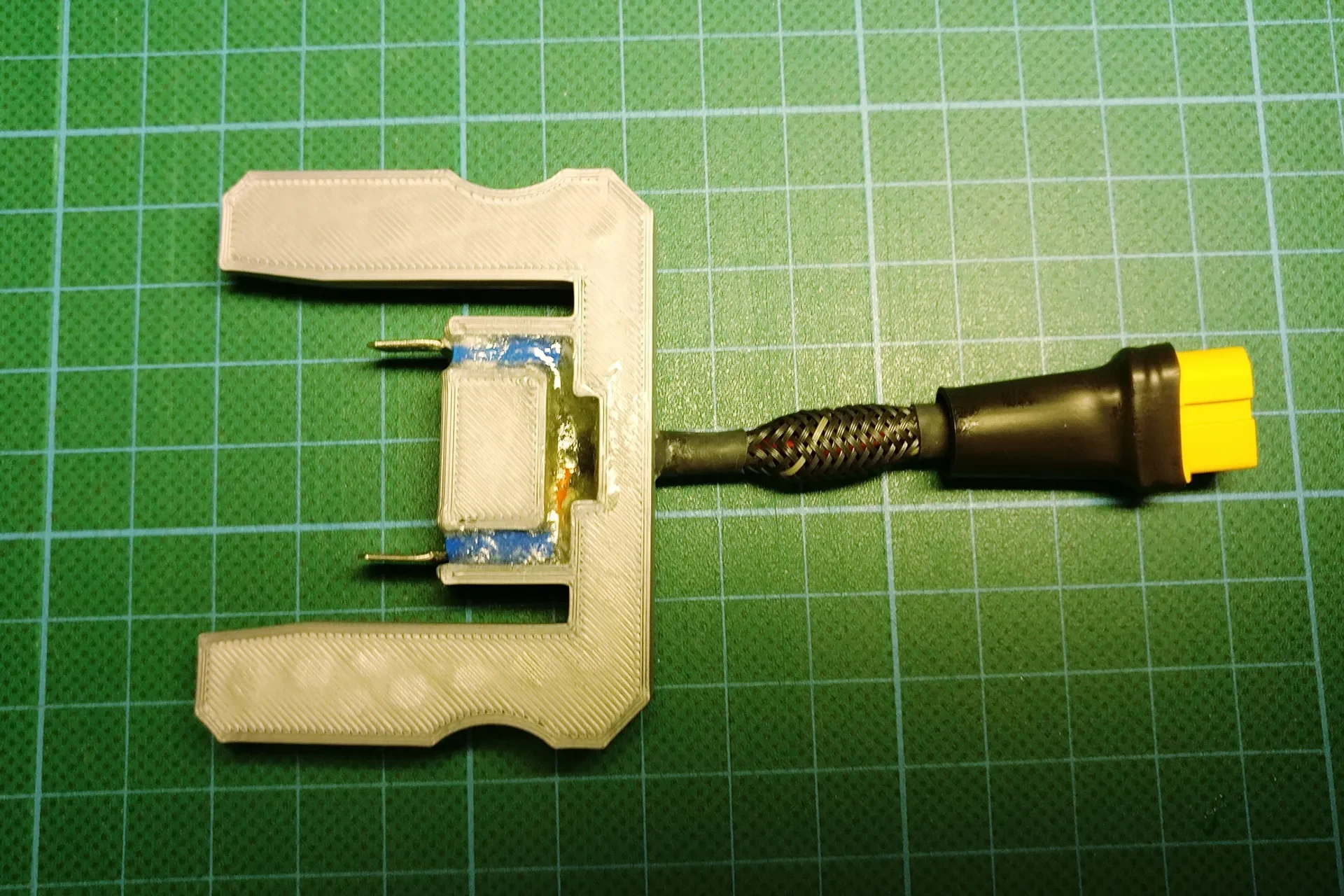

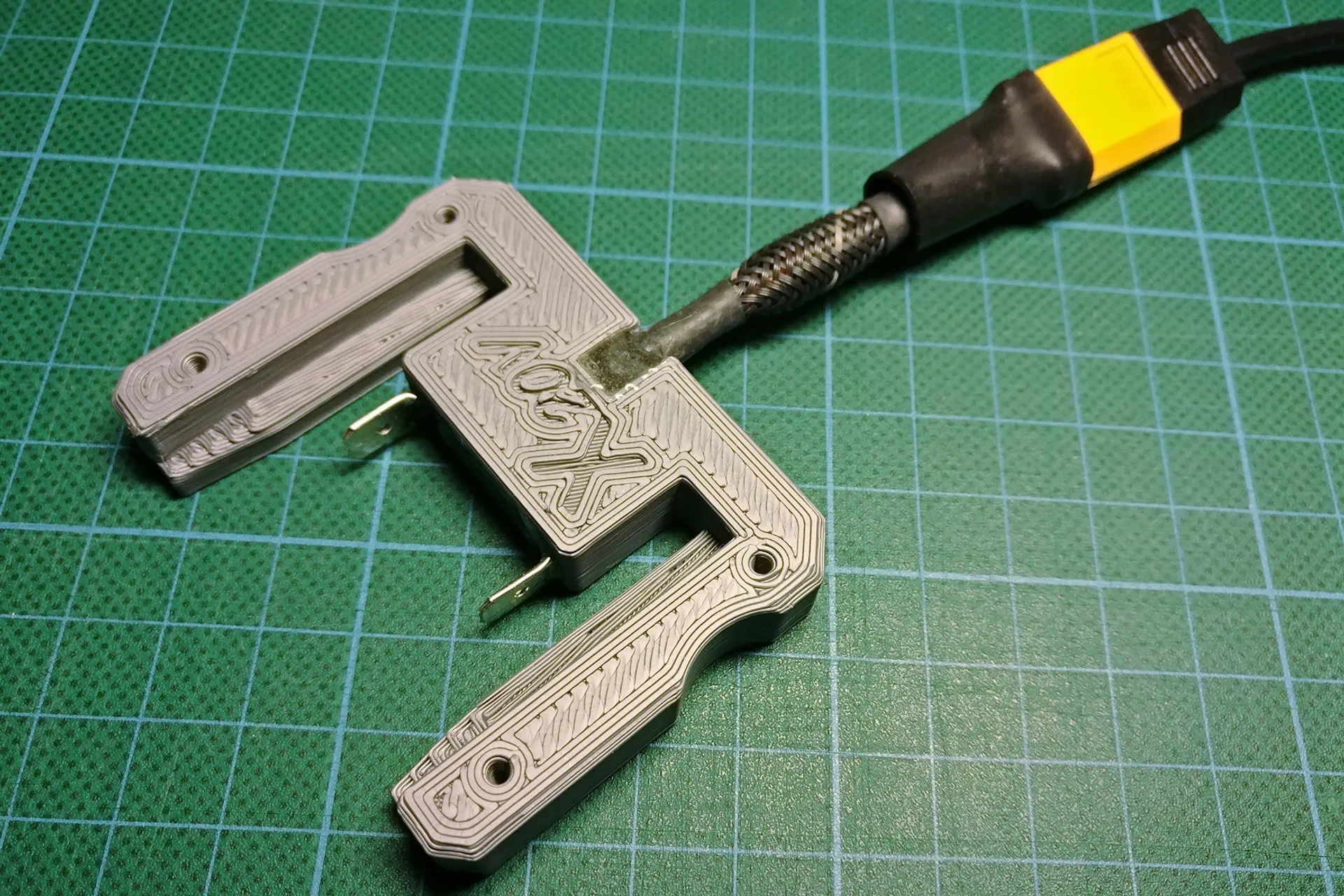

Я обжал клеммный разъем Faston на каждом проводе, проверил полярность, чтобы оранжевый провод был подключен к полюсу "+", а черный — к полюсу "-" батареи. Клеммы Faston вдавливаются в напечатанные канавки, совмещаются с клеммами аккумулятора и временно закрепляются с помощью быстрого клея. Наконец, я использовал двухкомпонентный эпоксидный клей и залил свободное пространство вокруг клемм и проводов. Как я это сделал, можно увидеть на прикрепленны�� фотографиях.

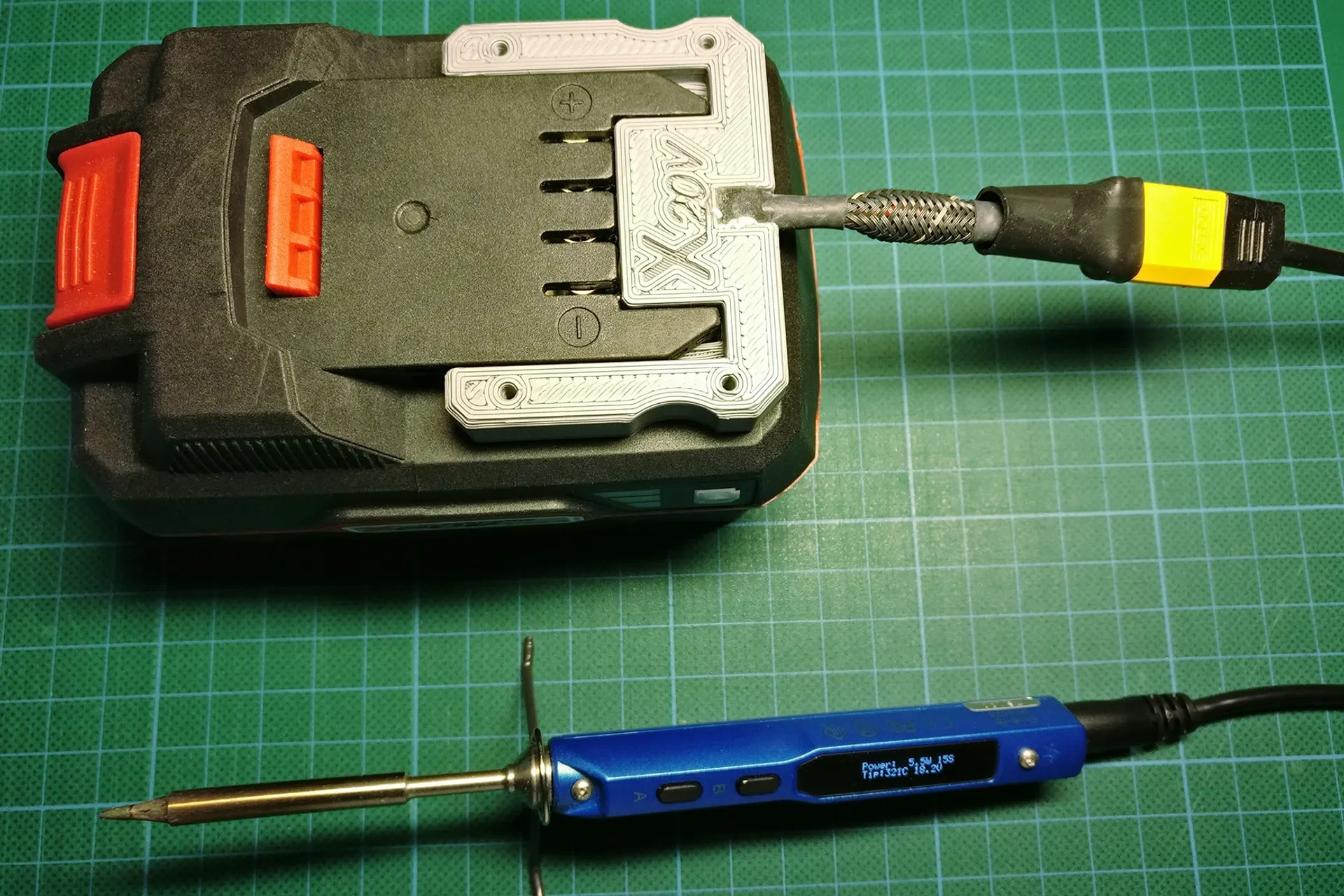

Теперь мне даже не нужно отключать паяльник от аккумулятора. Паяльник просто уходит в спящий режим по истечении времени ожидания. Когда я паяю, на дисплее утюга отображается информация о напряжении батареи, поэтому мне никогда не приходилось переразряжать батарею.
Имейте в виду, что ток покоя паяльника Miniware TS-100 в выключенном состоянии составляет ~6 мА.
Нет необходимости в вспомогательных материалах.
Вот еще два типа разъемов Parkside, которые я разработал:
с разъемом Феникс
круглый разъем постоянного тока 5,5x2,1 мм
