Это работа в стадии разработки

В следующем обновлении будет добавлен NTC для большей безопасности.

Отредактировано 19 декабря 2022 г.: добавлены инструкции, некоторые данные, функции и технические характеристики.

После нескольких распечаток и испытаний я наконец пришел к дизайну, которым я доволен, и делюсь им со всеми создателями.

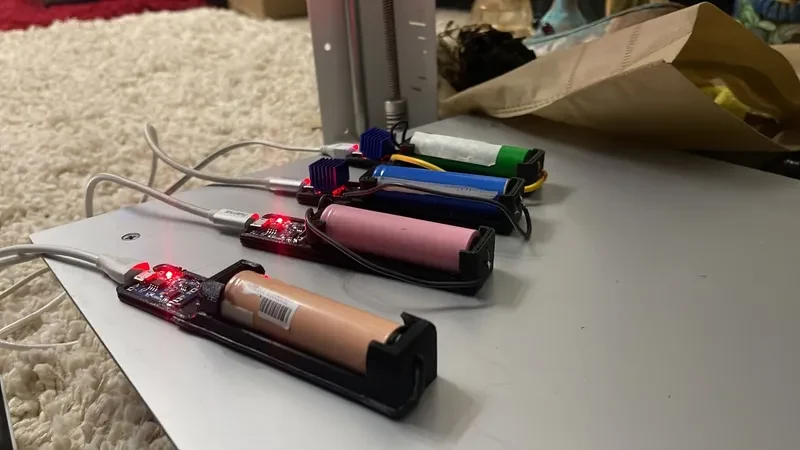

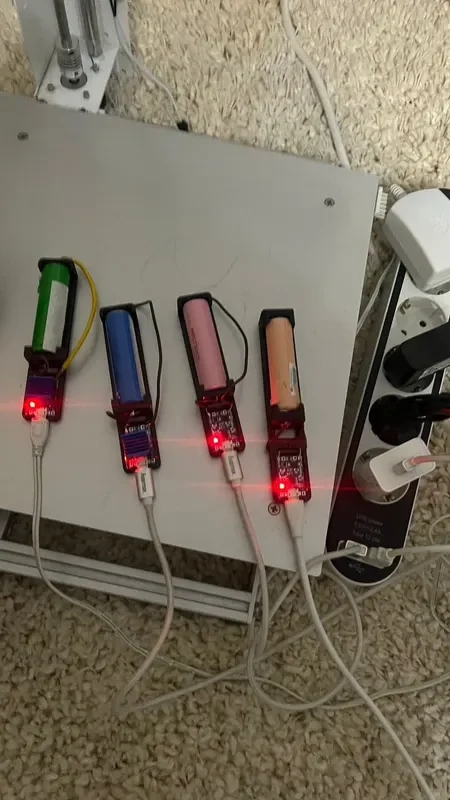

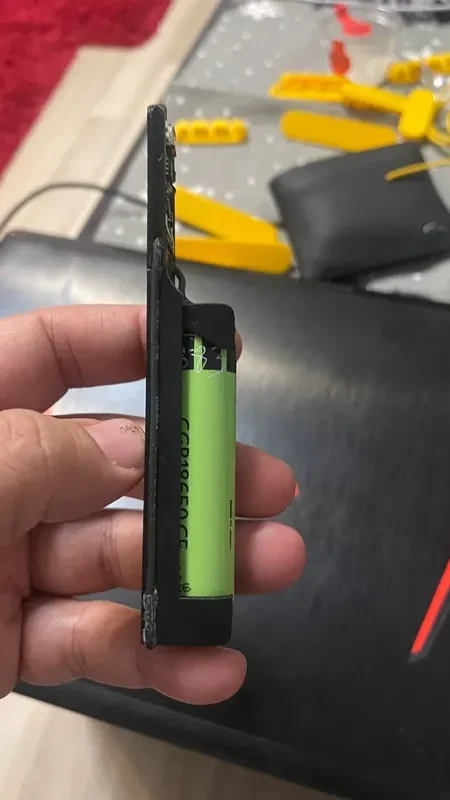

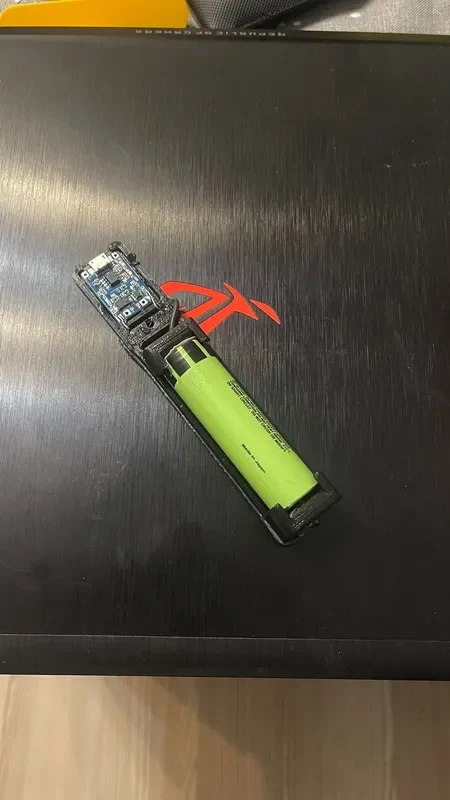

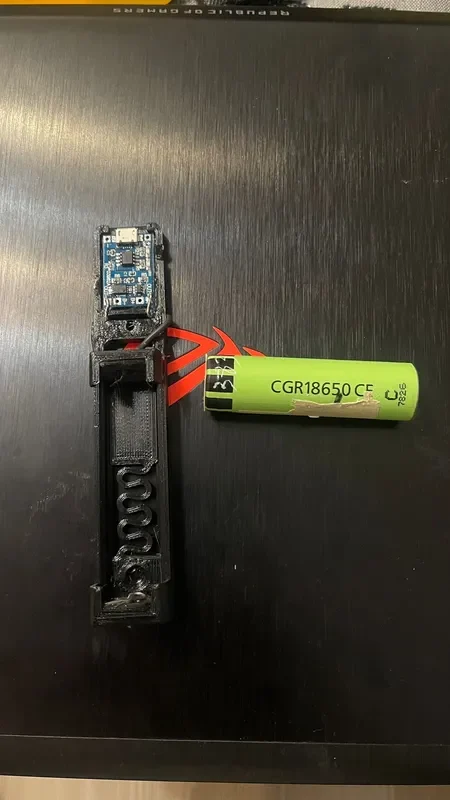

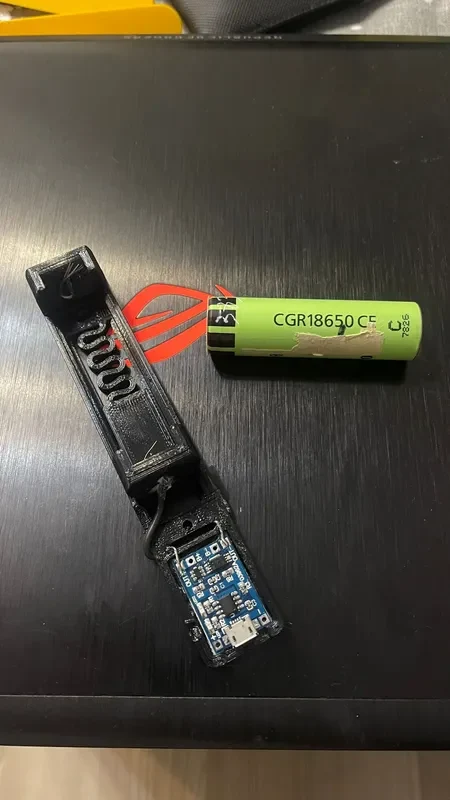

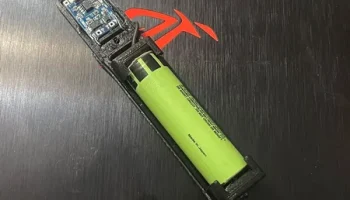

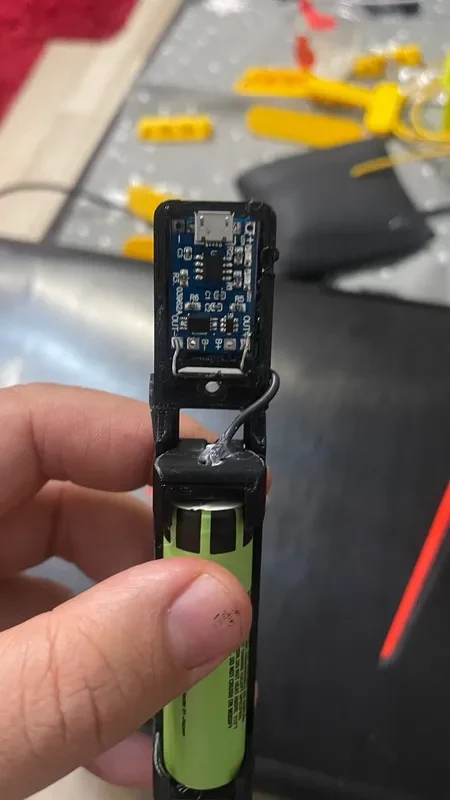

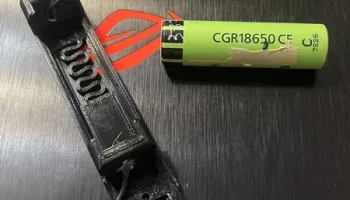

здесь вы можете найти отпечаток на месте подпружиненного держателя аккумуляторной батареи 18650, в ко��ором также есть специальное место для зарядного модуля TP4056 с защитой аккумулятора. 18650 BMS 5V Micro USB 1A 186 50 Плата для зарядки литиевой батареи

Если вы хотите зарядить аккумулятор быстрее, вы можете сделать это либо изменив сопротивление, либо поставив их, если вам интересна эта тема, просто спросите ;)

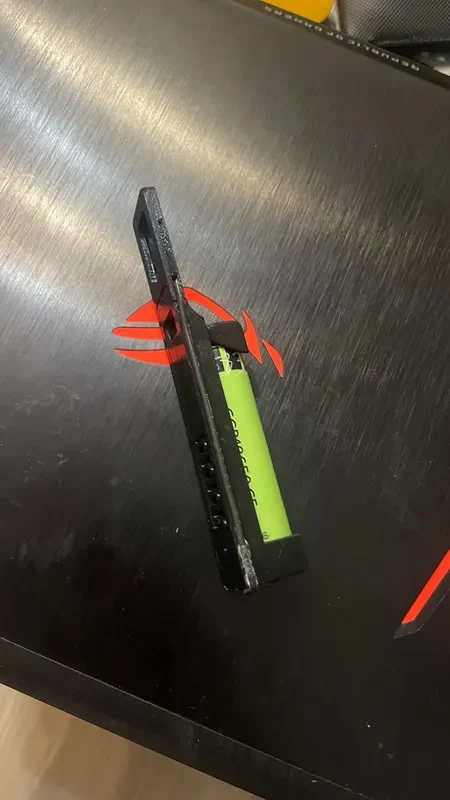

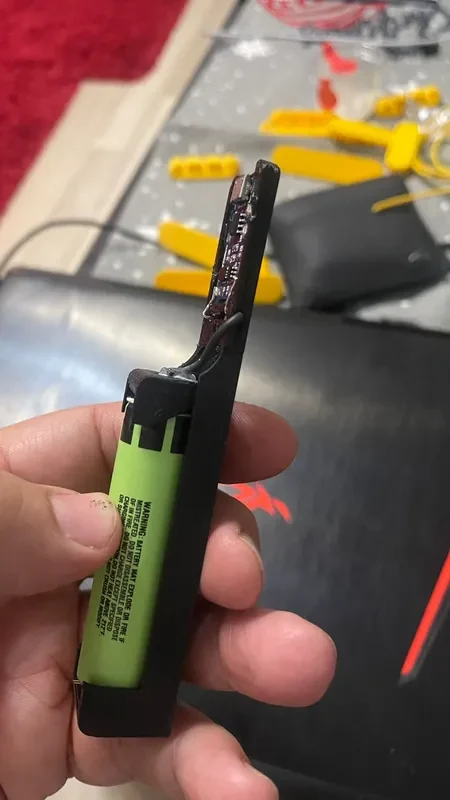

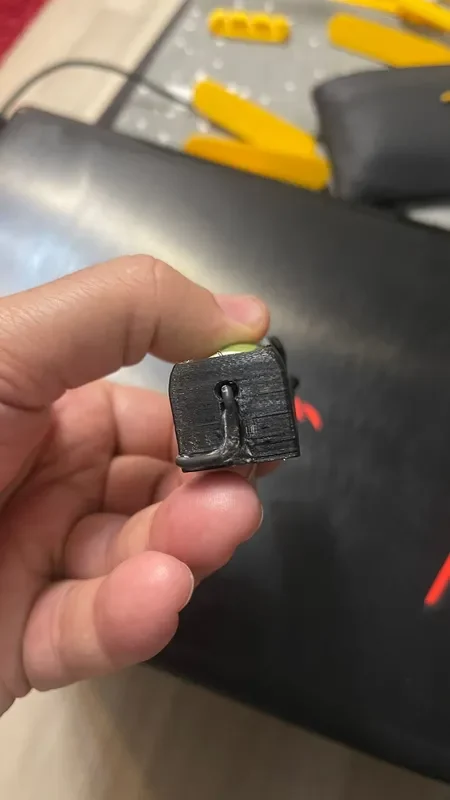

В финальной версии также есть место, где можно «спрятать/направить» кабель для более красивого вида. Я ненавижу беспорядочную прокладку кабелей см.

По запросу вот некоторые данные по этому проекту.

Как видите, я использую microUSB для питания модуля TP4056, но вы можете добавить от 4,5 до 5,5 В к 5 В в + и — возле порта microUSB.

теперь нужно припаять провода от B+ к плюсу аккумулятора и от B- к аккумулятору -

Использовать модуль TP4056 очень просто. Для подачи входного питания в схему можно использовать зарядное устройство 5 В, 2 А или подключить его к любой USB-розетке. В качестве альтернативы вы также можете подключить источник питания 5 В 2 А к входным клеммам модуля.

После подключения источника питания подключите литий-ионный элемент 3,7 В, который вы хотите зарядить, к точкам подключения аккумулятора, показанным на изображении выше. Литий-ионный аккумулятор следует подключать с соблюдением правильной полярности, иначе аккумулятор или зарядное устройство могут выйти из строя.

Я проделал несколько отверстий, если вы хотите использовать винты M3 в качестве клемм для + и — батареи, или вы можете просто пропустить кабель через отверстия из 3D-печатной детали.

Здесь вы можете видеть на первой фотографии никаких винтов, просто огонь проходит через отверстия, а на второй фотографии вы можете увидеть шайбы M3x10 и M3.

Я хочу встроить перезаряжаемую батарею, чтобы вам не приходилось полагаться на внешний источник питания. В принципе, это может показаться тривиальным, но это не так. Литий-полимерные и литий-ионные аккумуляторы (LiIon или LiPo) опасны. При неправильной зарядке, перезарядке, перегреве или неправильном хранении они могут взорваться. К счастью, чтобы упростить нам задачу и позволить нам использовать литий-ионную батарею в наших проектах, у нас есть несколько модулей, которые могут выполнить часть работы за нас. Одним из таких модулей является TP4056.

Основным элементом модуля является сама микросхема TP4056. Этот чип представляет собой программируемое зарядное устройство линейного тока и постоянного напряжения для одноячеечных литий-ионных аккумуляторов. Также в модуль встроены два светодиодных индикатора состояния заряда и две дополнительные микросхемы, отвечающие за защиту аккумулятора. Хотя существуют версии модуля, в которых нет этих чипов, в данном случае мы будем использовать версию, в которой есть эти элементы, как описано на изображении.

Модуль выполняет процесс зарядки. Сначала он обеспечивает постоянный ток до тех пор, пока напряжение литий-ионного аккумулятора не достигнет 4,2 В. Затем он постепенно снижает интенсивность зарядки до полной зарядки аккумулятора и завершает цикл зарядки, когда зарядный ток упадет до одной десятой от запрограммированного значения. Он поддерживает входное напряжение до 5,5 В, поэтому его можно использовать напрямую, подключив к USB-порту или мобильному зарядному устройству до 1,2 А. Предпочтительно по сравнению с эмпирическим правилом 2 А.

Р3
[кОм] Зарядка
интенсивность [мА]
10 130
5 250
4 300
3 400
2 580
1,66 690
1,5 780
1,33 900
1,2 1000

Но если вы хотите узнать больше, продолжайте читать, мы обсудим позже.

По умолчанию запрограммирован заряд аккумуляторов емкостью до 1 Ач, хотя можно уменьшить это значение, заменив сопротивление R3 на сопротивление большего значения. Если вы используете аккумуляторы емкостью близкой к 2000 мАч и выше, сопротивление можно оставить по умолчанию, в противном случае его необходимо изменить.

Обычно литий-ионные аккумуляторы имеют максимальное значение тока заряда и разряда 0,5C, то есть мы можем применять ток заряда менее половины его емкости. Использование более высоких токов может сократить
