Держатель 4-проводного элемента для тестирования аккумул...

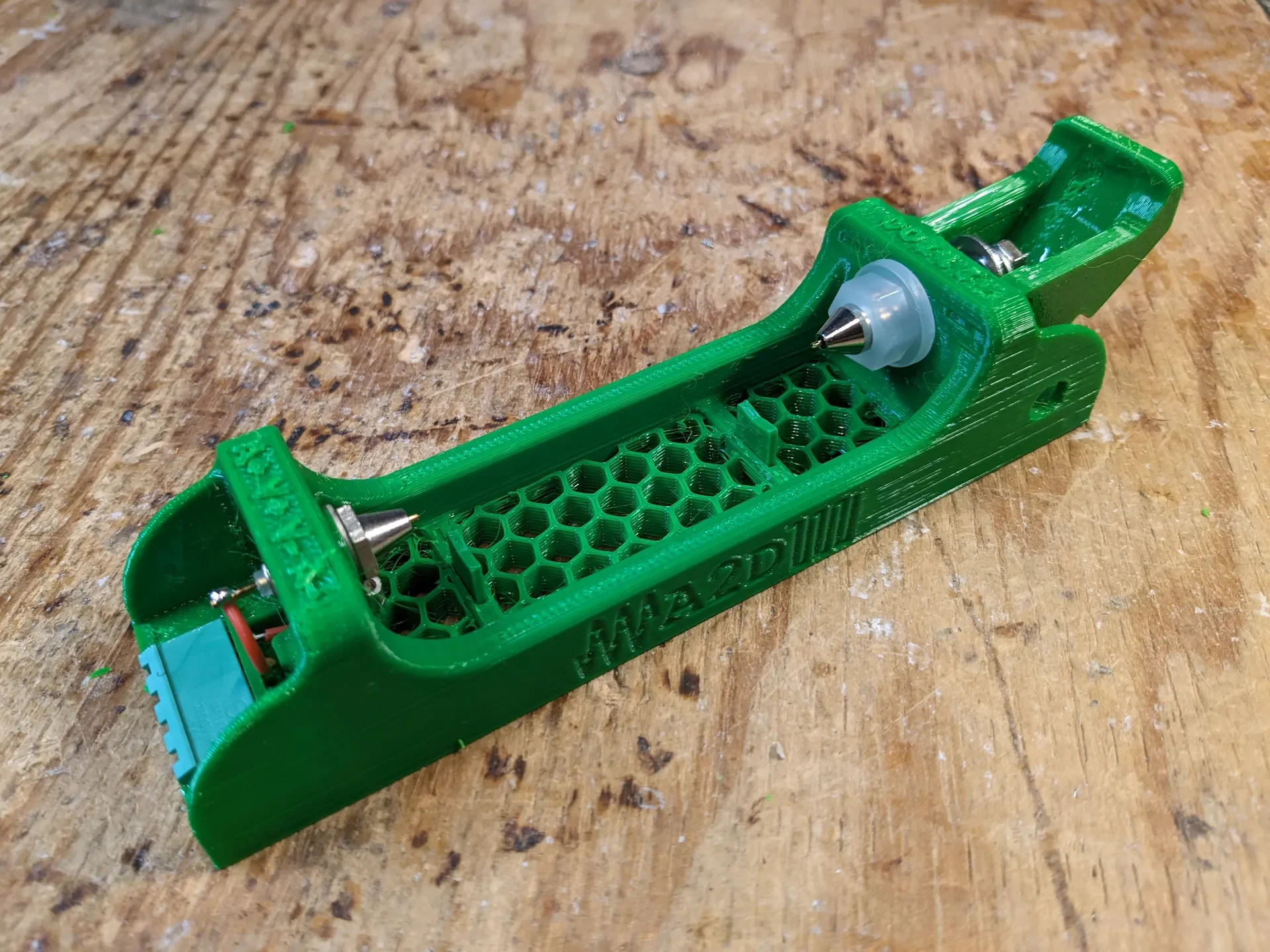

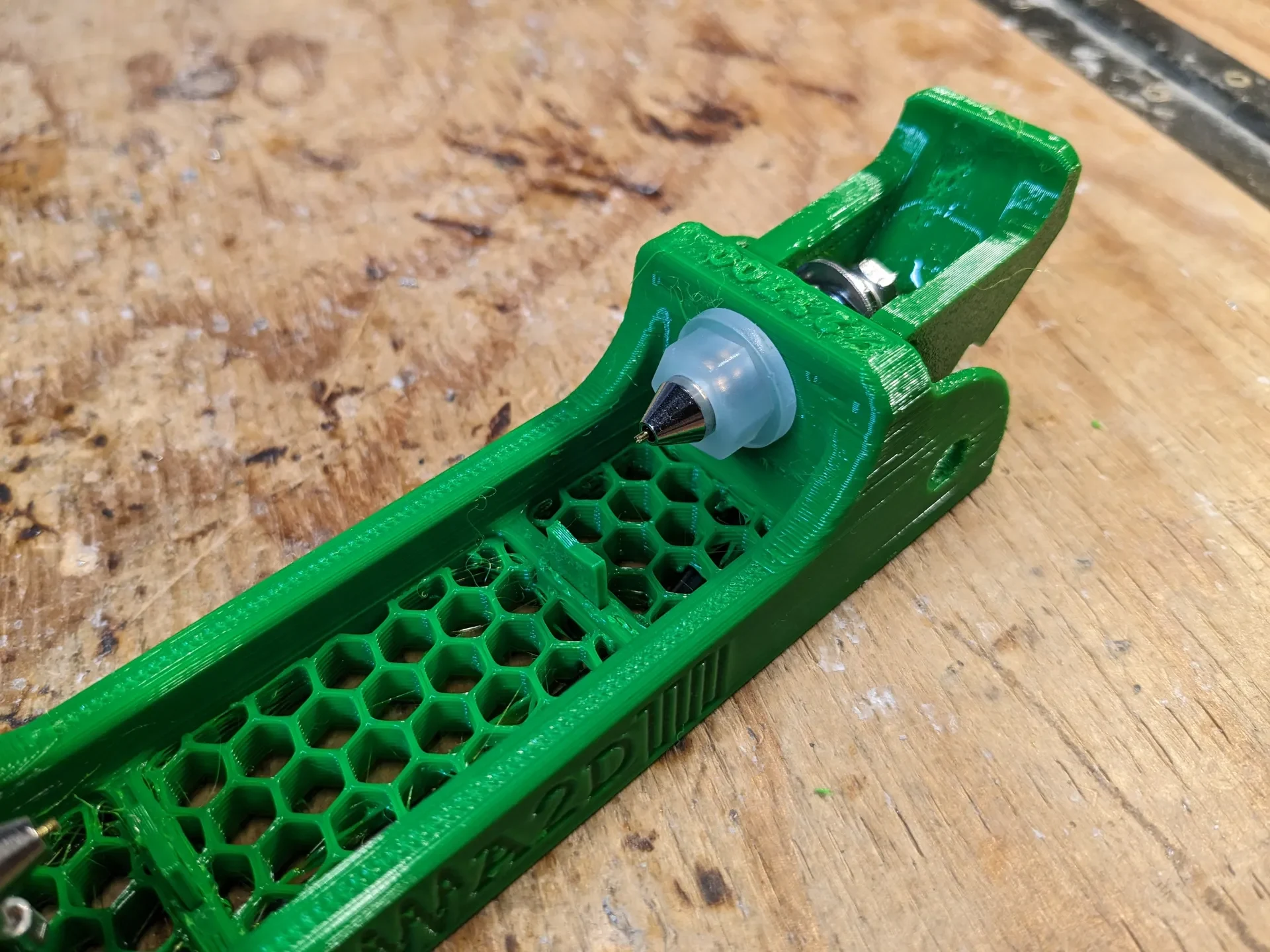

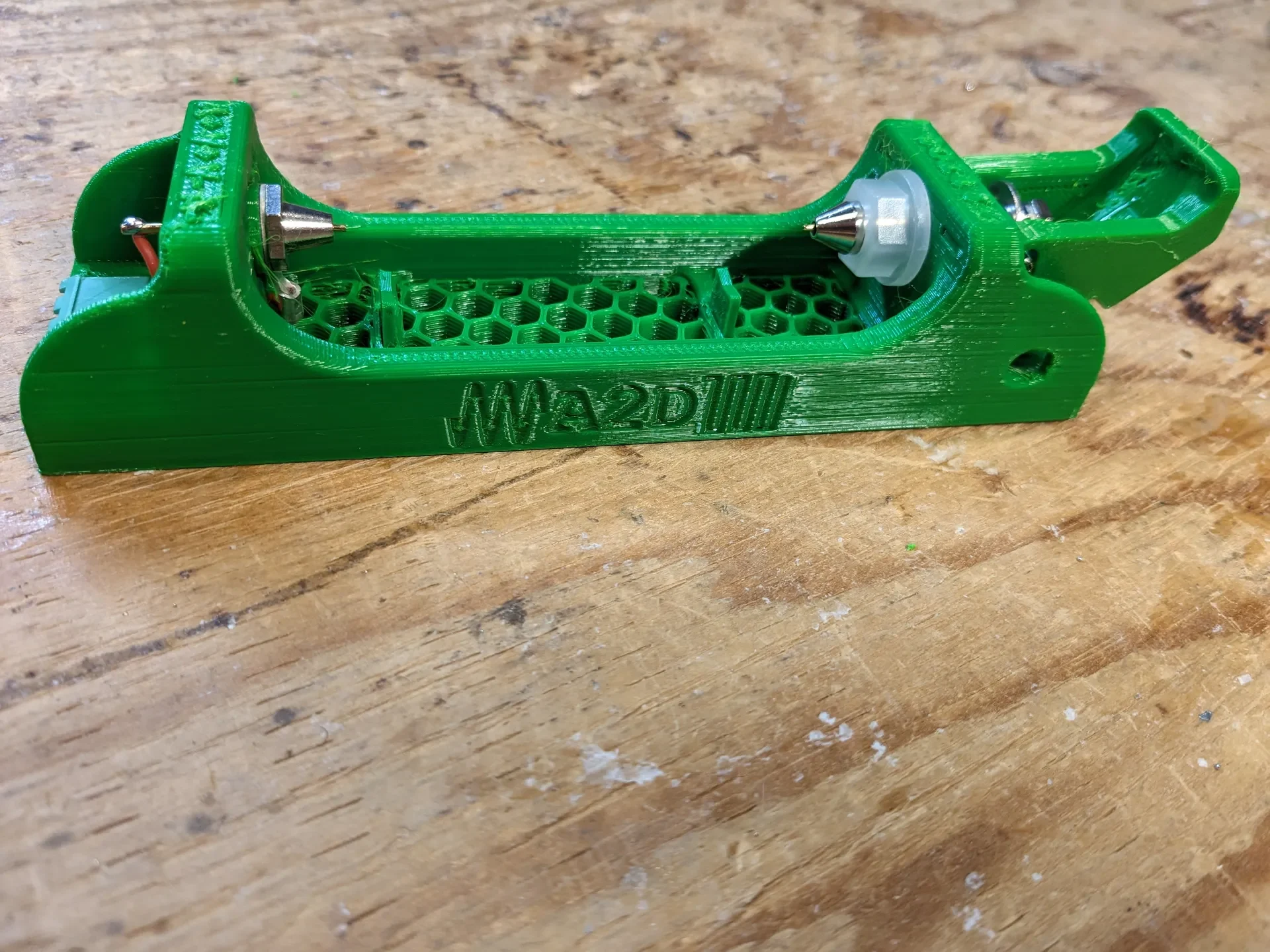

За последние несколько лет я использовал много разных держателей элементов для тестирования батарей. Я перепробовал много вариантов, от дешевых держателей элементов на пластинчатых пружинах до дорогих универсальных держателей элементов с алюминиевой рамой, но ни один из них не подошёл идеально. Поэтому я разработал свою собственную, чтобы попытаться сделать как можно больше вещей правильно.

Я распечатал все на своем Prusa Mini стандартным PETG с соплом 0,6 мм. На детали уходит около 2 долларов нити, и это занимает около 4 часов.

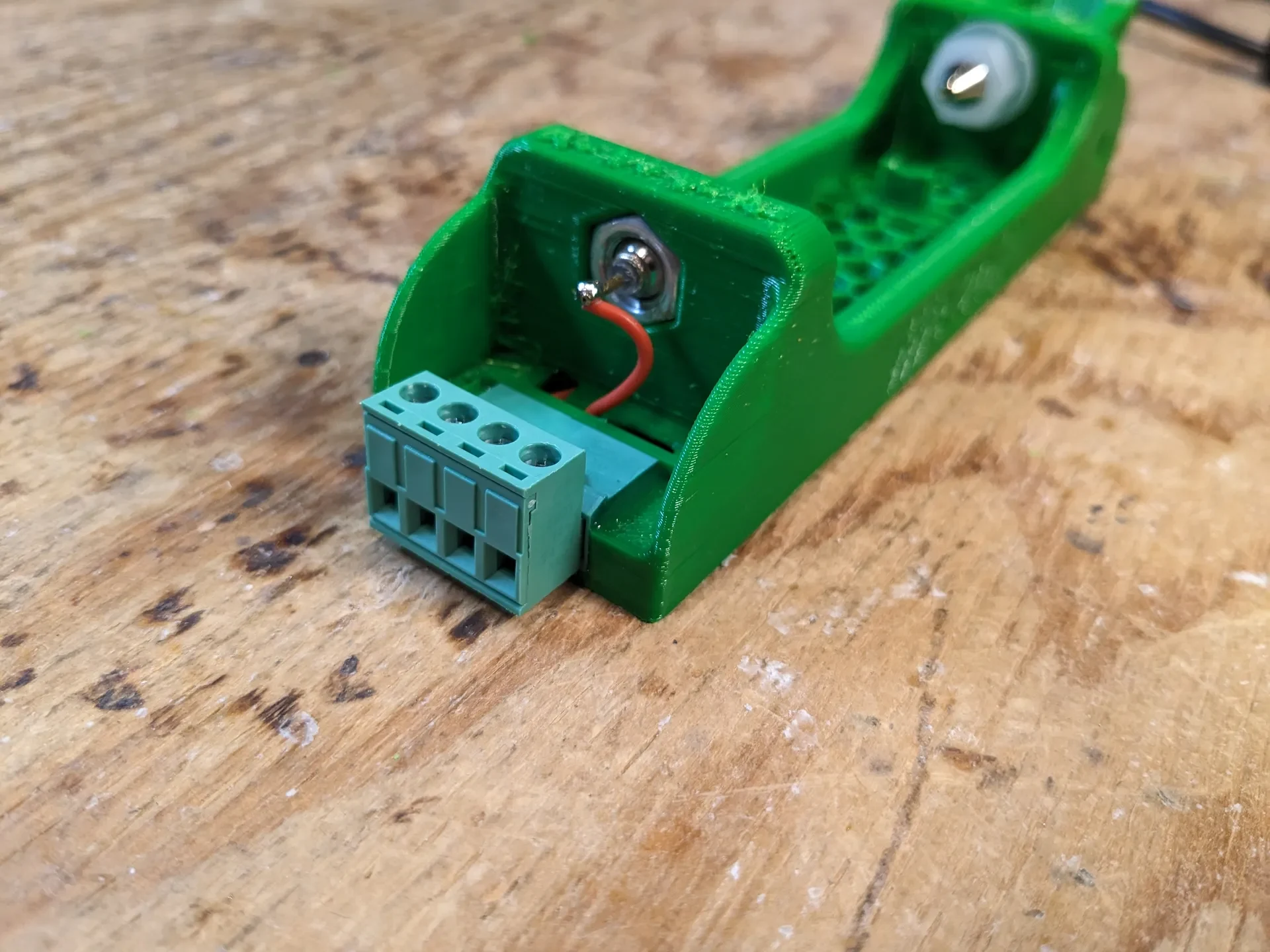

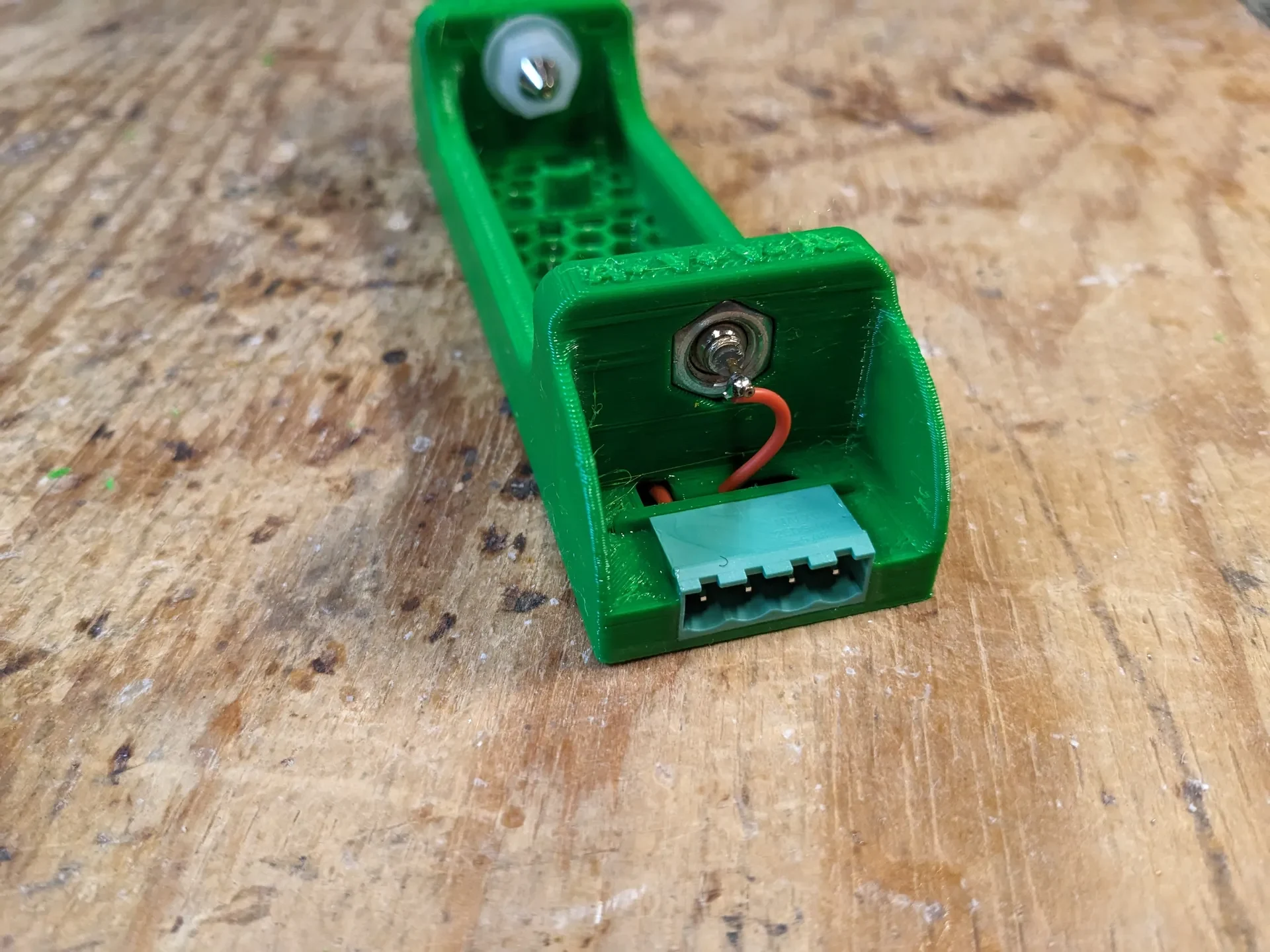

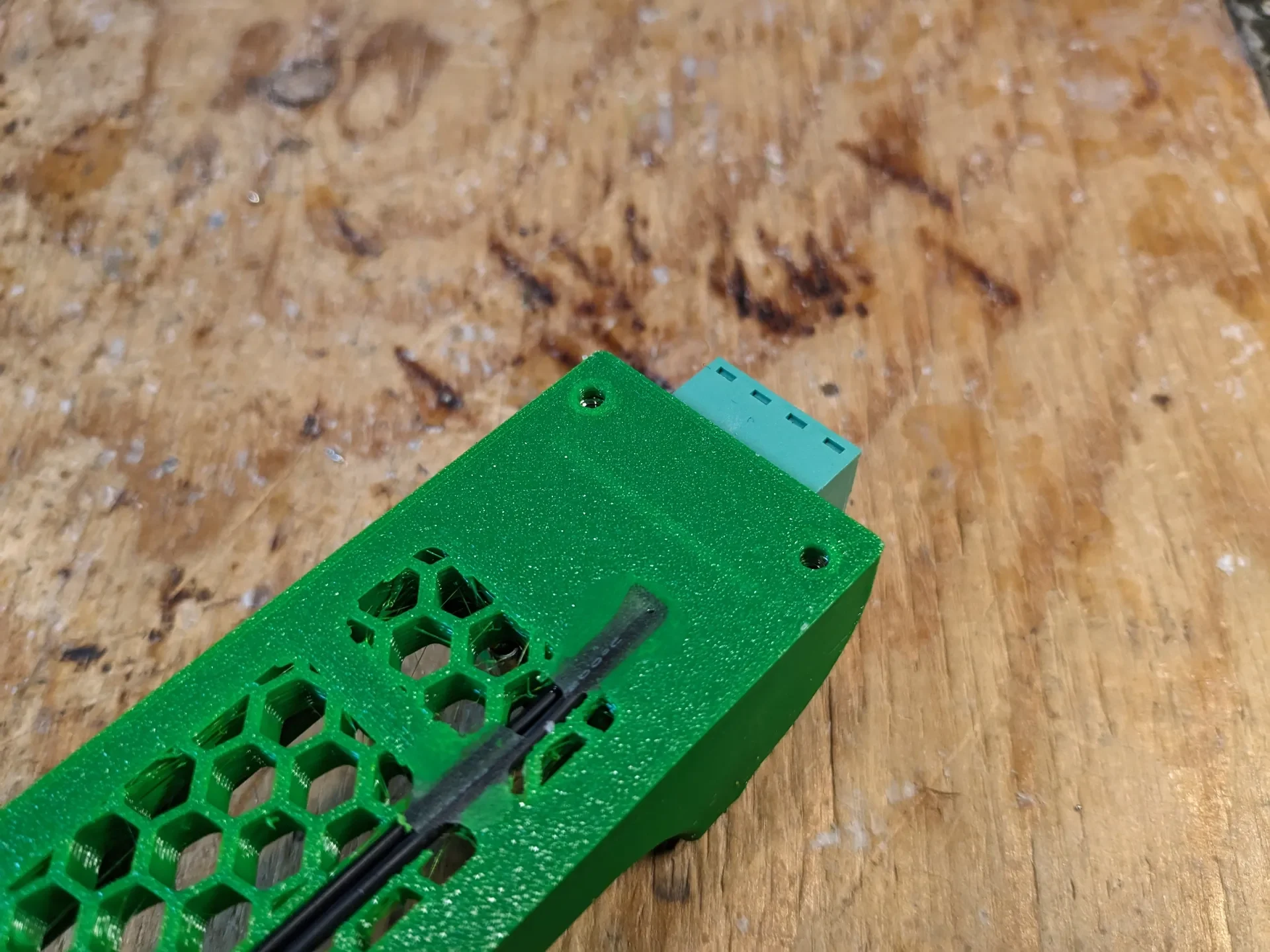

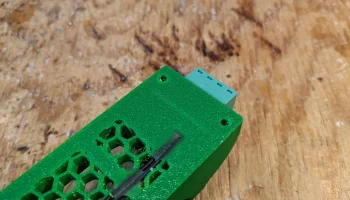

Основанию держателя ячеек требуется пауза после завершения отверстий для невыпадающих гаек, чтобы можно было вставить 4 гайки M3. Руководство по приостановке печати после определенного слоя в Prusa Slicer см. здесь.

Файлы содержат один объект, состоящий из множества частей. Все, кроме большой базовой части, являются модификаторами. Модификаторы следует изменить на 100 % заполнение, за исключением модификаторов внизу под ячейкой, для которых требуется 15 % шестиугольного заполнения и 0 периметров, 0 верхних слоев и 0 нижних слоев. Руководство по использованию модификаторов в Prusa Slicer см. здесь.

Если вы заинтересованы в поиске остальных нераспечатанных деталей для этой сборки, комплекты для них есть на моем сайте здесь или на Tindie здесь.
