ModuLOL - 3S - Модульная аккумуляторная система - 18650

Привет,

Это вторая версия модульной аккумуляторной системы «ModuLOL». (3S/12 В)

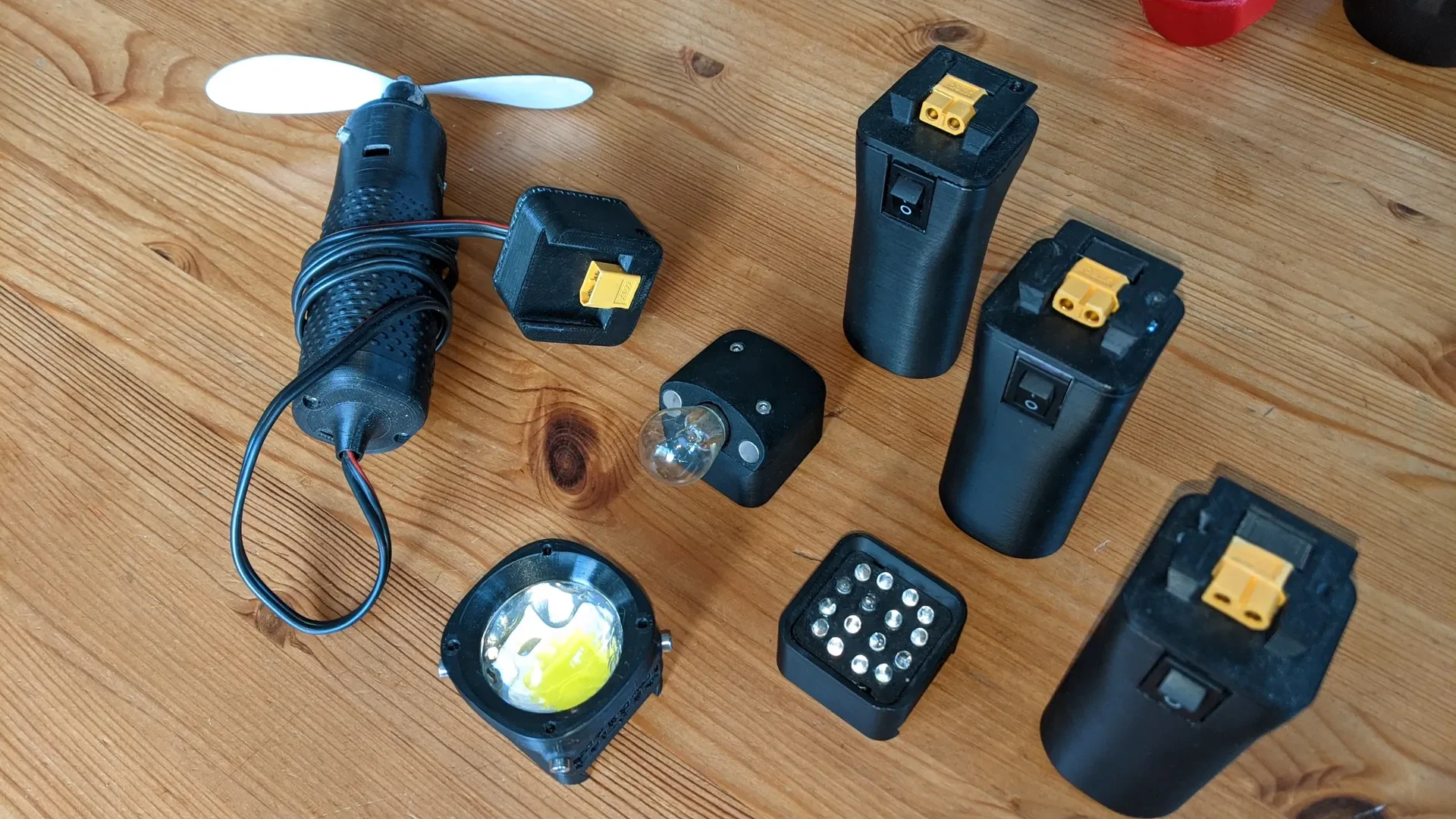

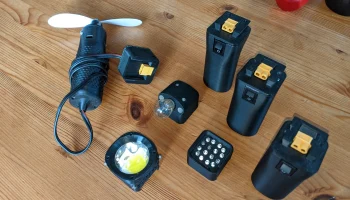

Идея состоит в том, чтобы иметь аккумуляторную батарею и несколько подключаемых потребителей тока.

В основном использую фонарик и вентилятор (для барбекю).

Важно: я плохо разбираюсь в электронике… не верьте мне. Для пайки потребуется немало навыков. А паять литий-ионные аккумуляторы вообще-то не рекомендуется.

1. Обзор проекта

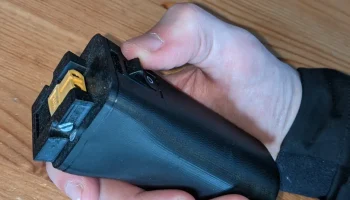

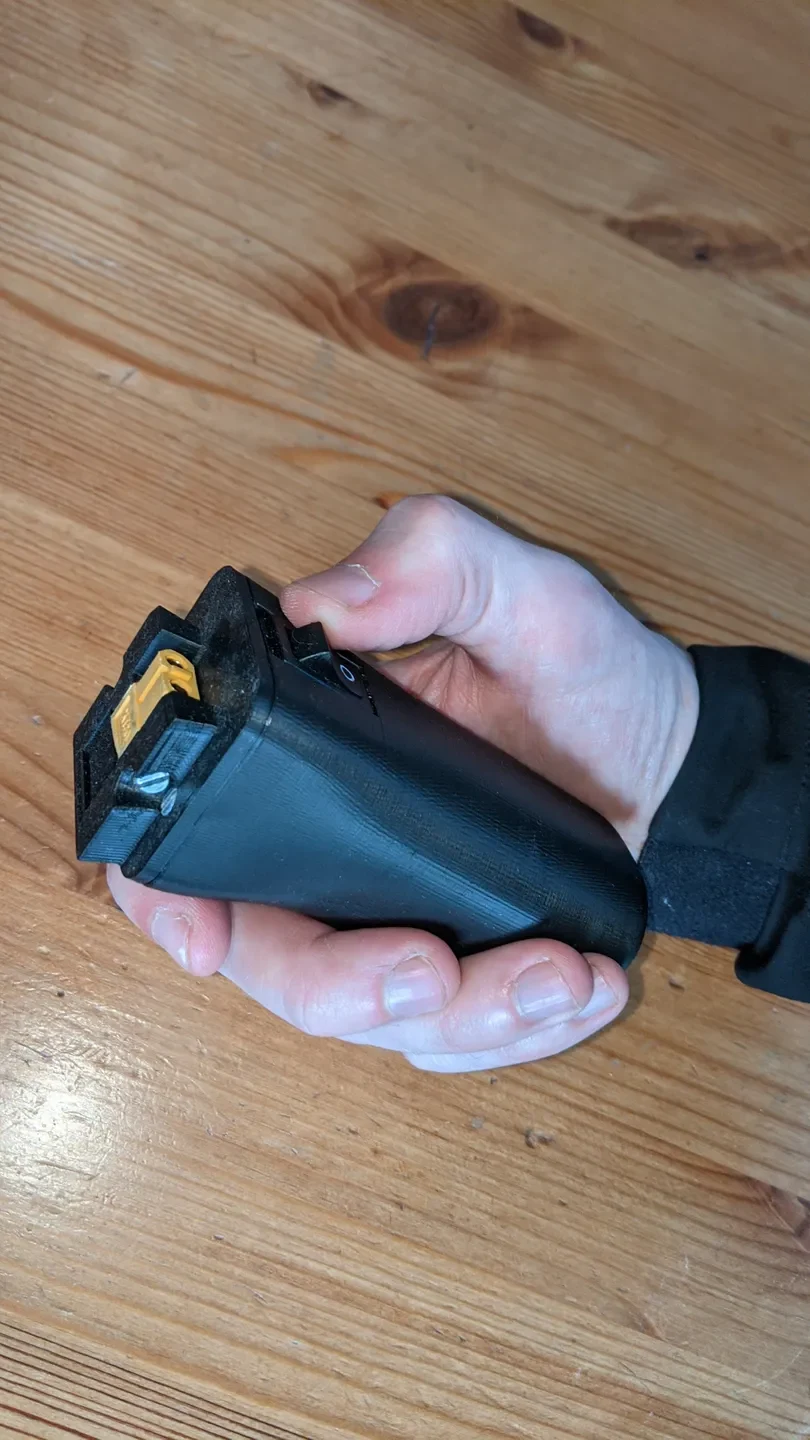

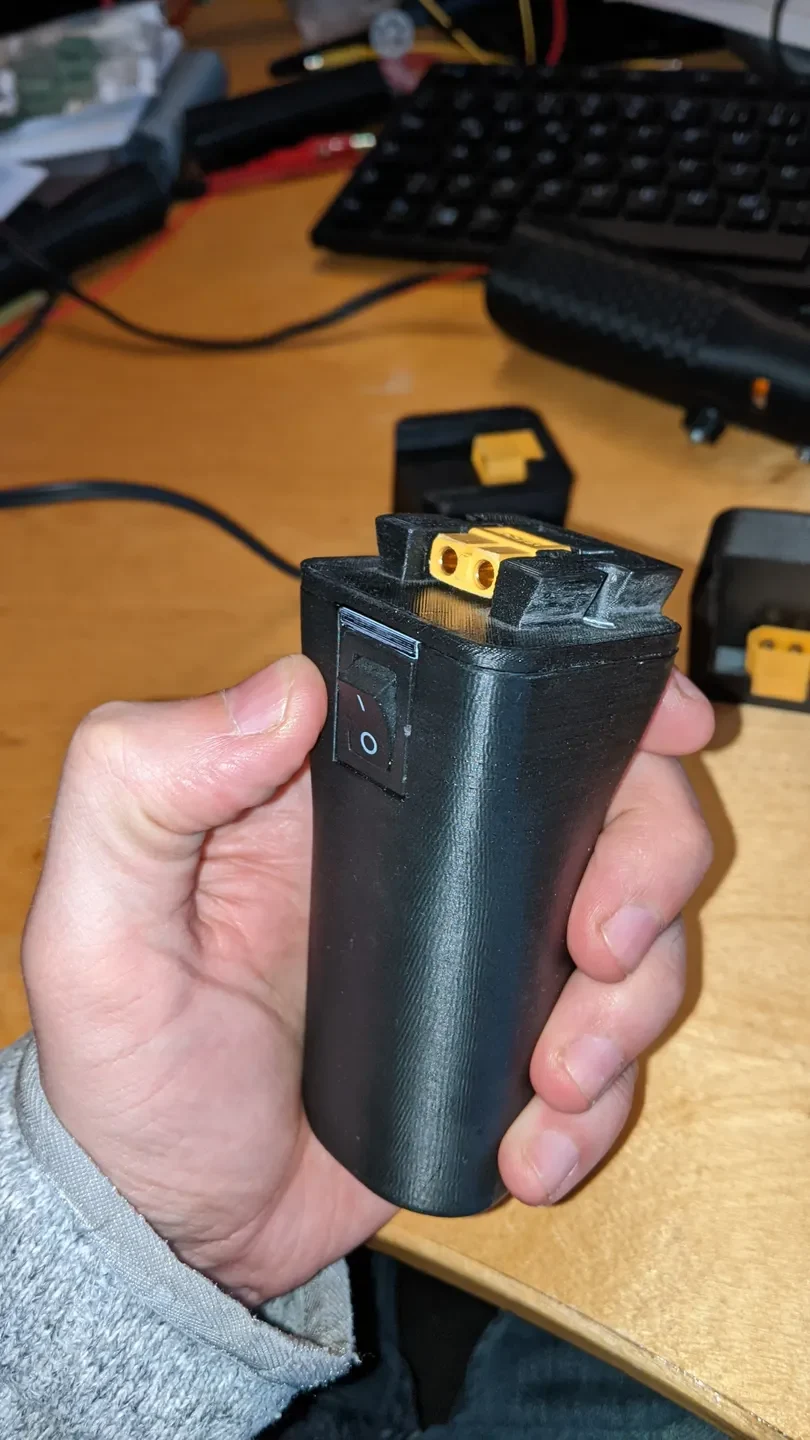

У нас есть аккумуляторный блок с тремя литий-ионными аккумуляторами 18650, соединенными последовательно (12 В), одной платой 3S-BMS и переключателем. А для подключения у нас геометрия «ласточкин хвост» с переходником XT60.

Все это расплавилось вместе с большим куском оловянного припоя. (рекомендуется точечная сварка, но у меня ее нет)

Таким образом, с BMS у нас есть защита от перезаряда, защита от разрядки и защита от нехватки. Единственное это зарядка. Я не уверен, что плата BMS сможет обеспечить хорошую кривую зарядки. Поэтому я заряжаю аккумулятор с помощью внешнего литий-ионного зарядного устройства (IMAX B6AC).

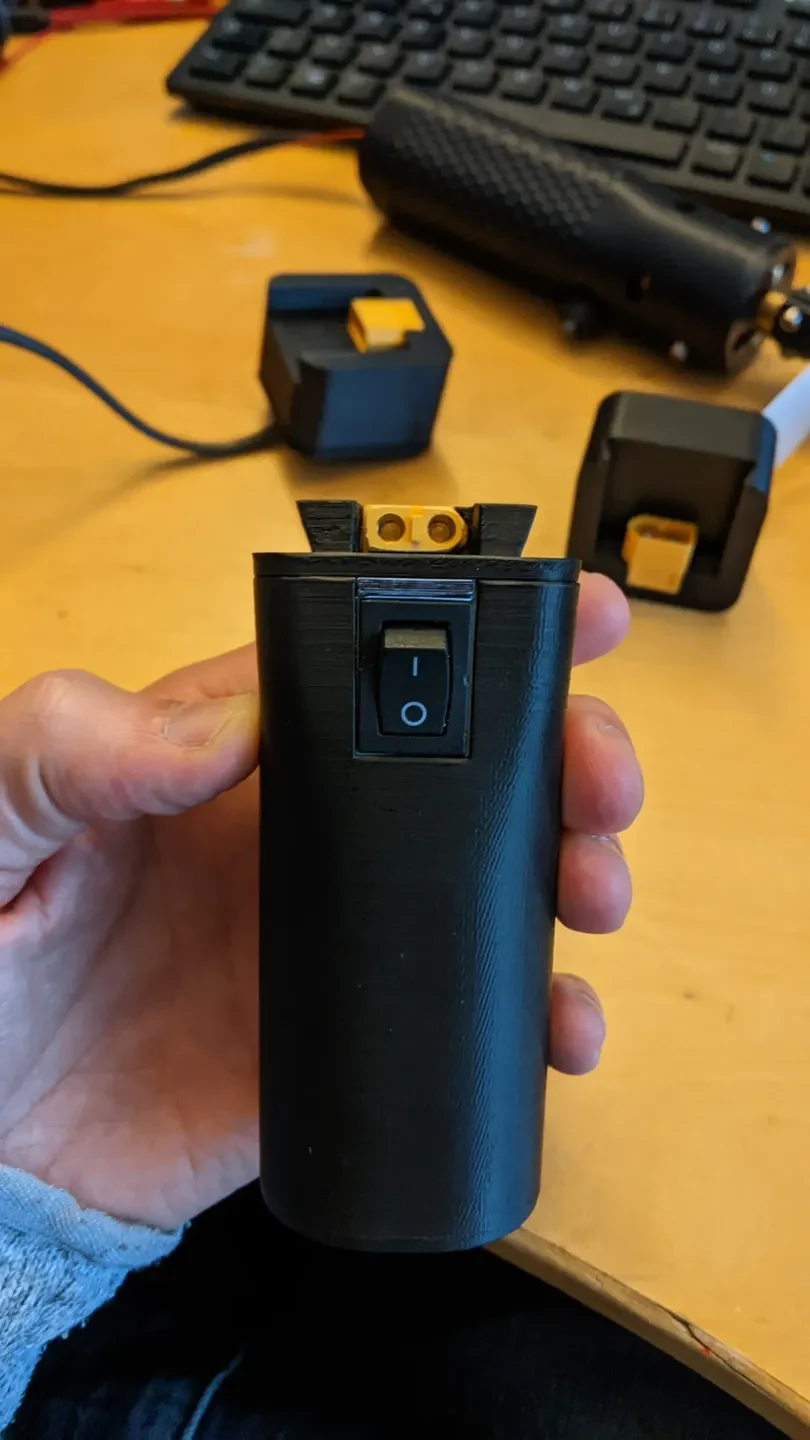

2. Аккумулятор (корпус, часть 1)

Спецификация:
Переключатель со встроенным размером 19,2х12,9 мм.
Винт со шлицем M3, (3 шт.)
Квадратная гайка М3. 6х6мм толщиной 1мм. (3x)
Плата БМС 3S. (синий длинный, 10А, BMS, PCM)
Аккумулятор 18650 Li Ion (взял старые от ноутбука на 1000 мАч) (3х)
Мужской адаптер XT60

ОПИСАНИЕ:
Корпус аккумулятора имеет 3 отпечатка.

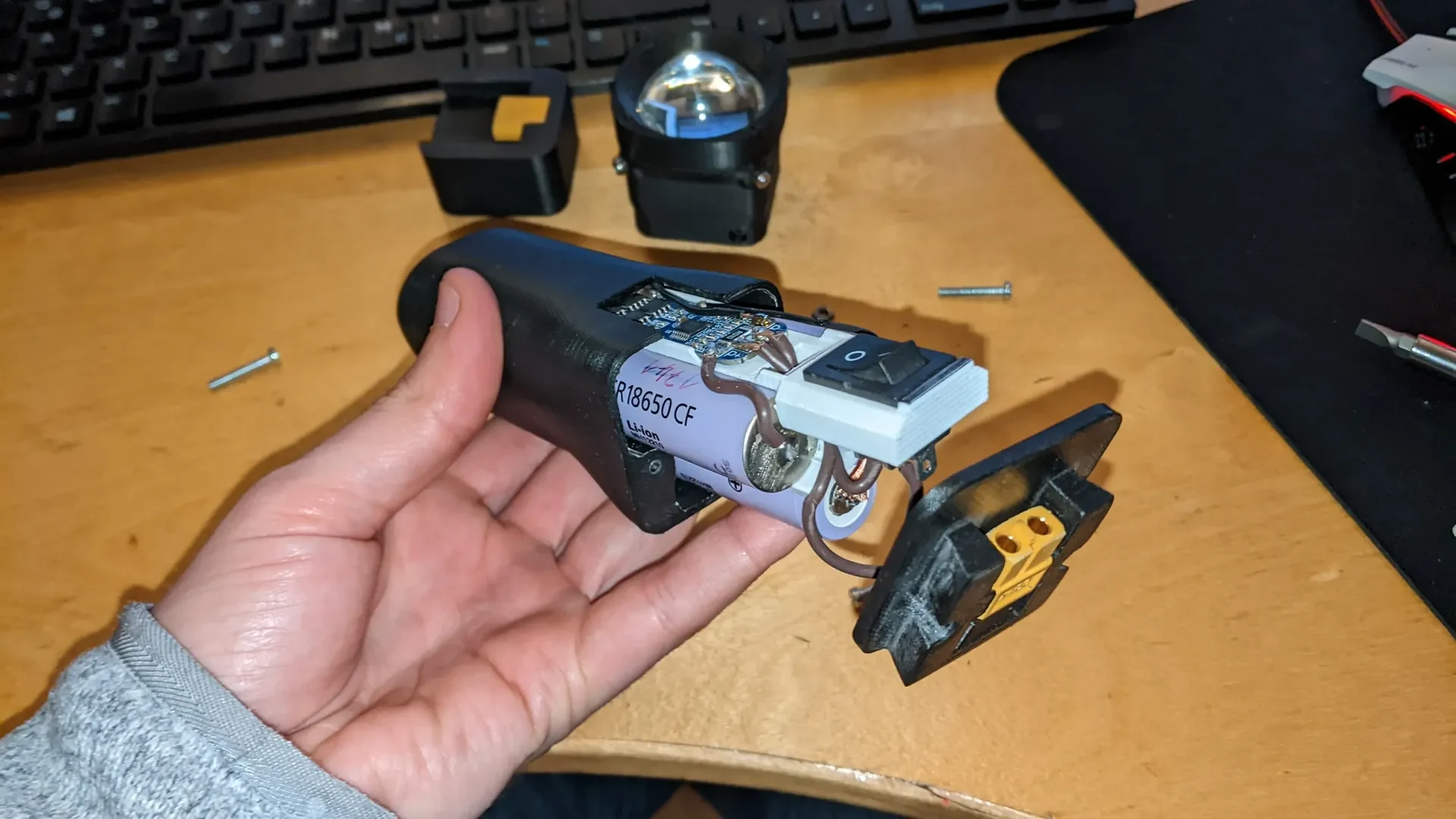

Сначала распечатайте вставку и припаяйте литий-ионные батареи к плате BMS.

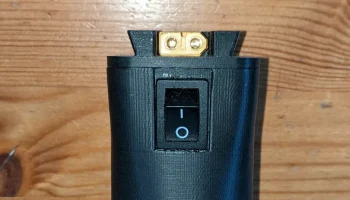

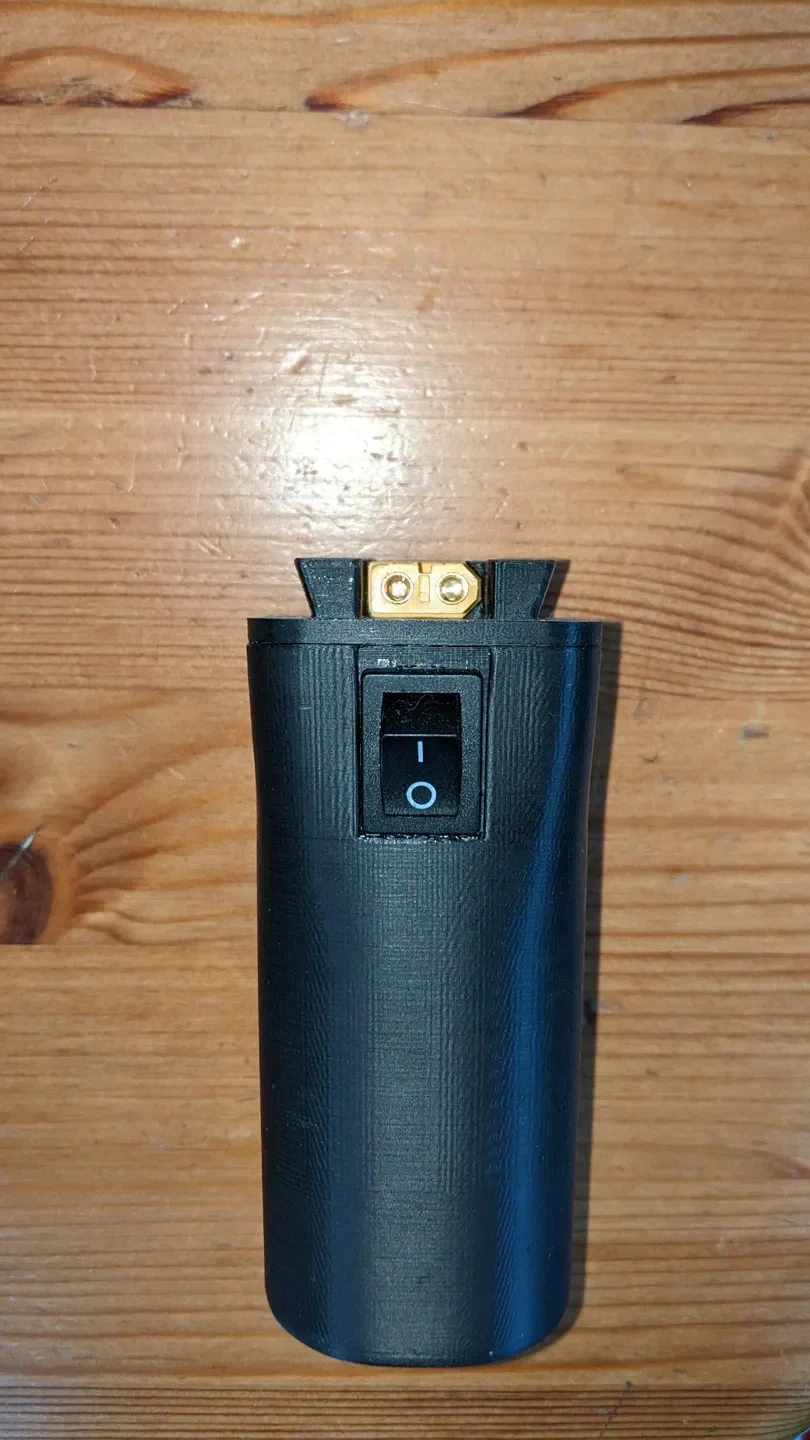

Затем припаяйте переключатель к вставке, а XT60 с помощью кабеля к BMS и переключателю.

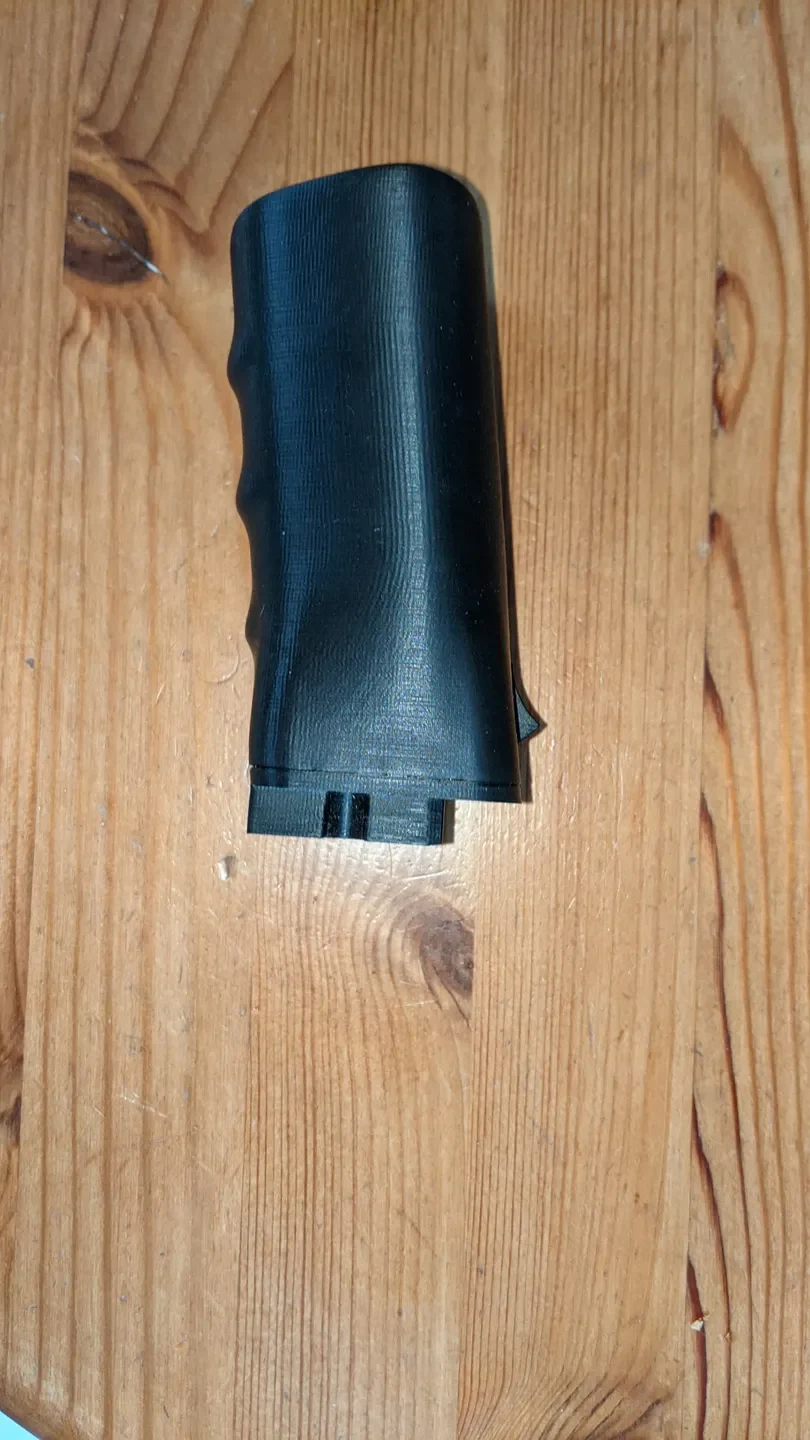

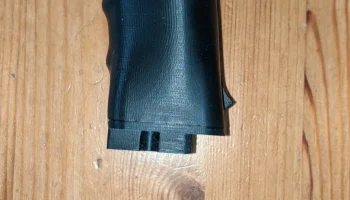

Распечатайте корпус и вставьте внутрь припаянный галтель.
Затем распечатайте верхнюю обложку и протяните XT60 с помощью кабеля к отверстию крышки.
Прикрутите верхний корпус с М3 к корпусу. Наверное винты надо было укоротить.

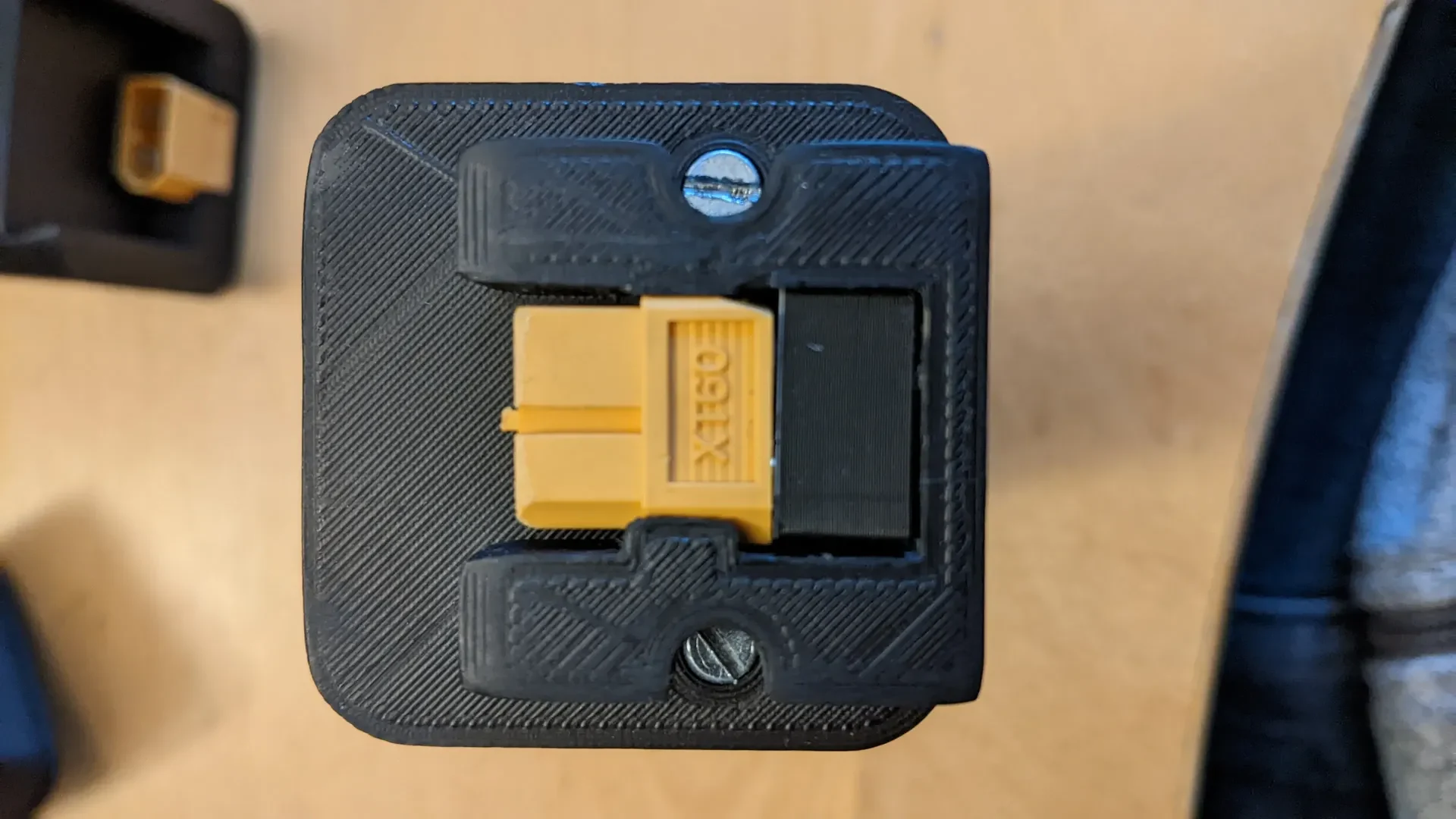

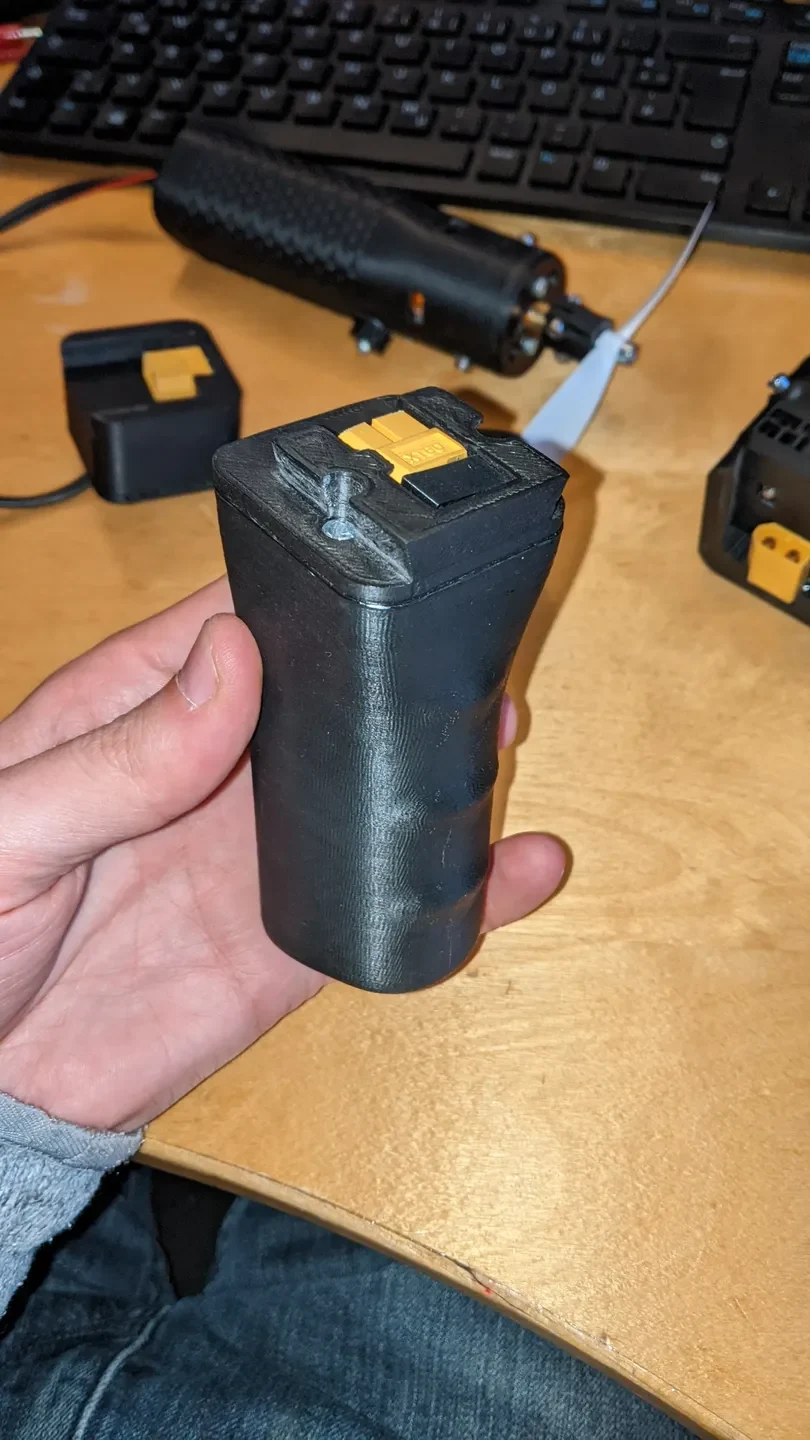

Используйте другой винт M3, чтобы прикрепить XT60 к крышке.

РАСПЕЧАТАЙТЕ ИНСТРУКЦИЮ:

Корпус можно было распечатать без поддержки.
Я создал тонкий слой внизу для адгезии. после этого нужно вырезать.

3. Светодиод 16x

Спецификация:
Адаптер XT60 (гнездо)
Винт со шлицем М3
Квадратная гайка М3. 6х6мм толщиной 1мм. (3x)
Белый светодиод около 3,2В (16x)
Немного кабеля + р��зистор

ОПИСАНИЕ:
Это простой адаптер для белых светодиодов размером 16x5 мм.
Я поставил 4 ряда по 4 светодиода последовательно.
Не забывайте о сопротивлении (как я)

4.… Сделай сам

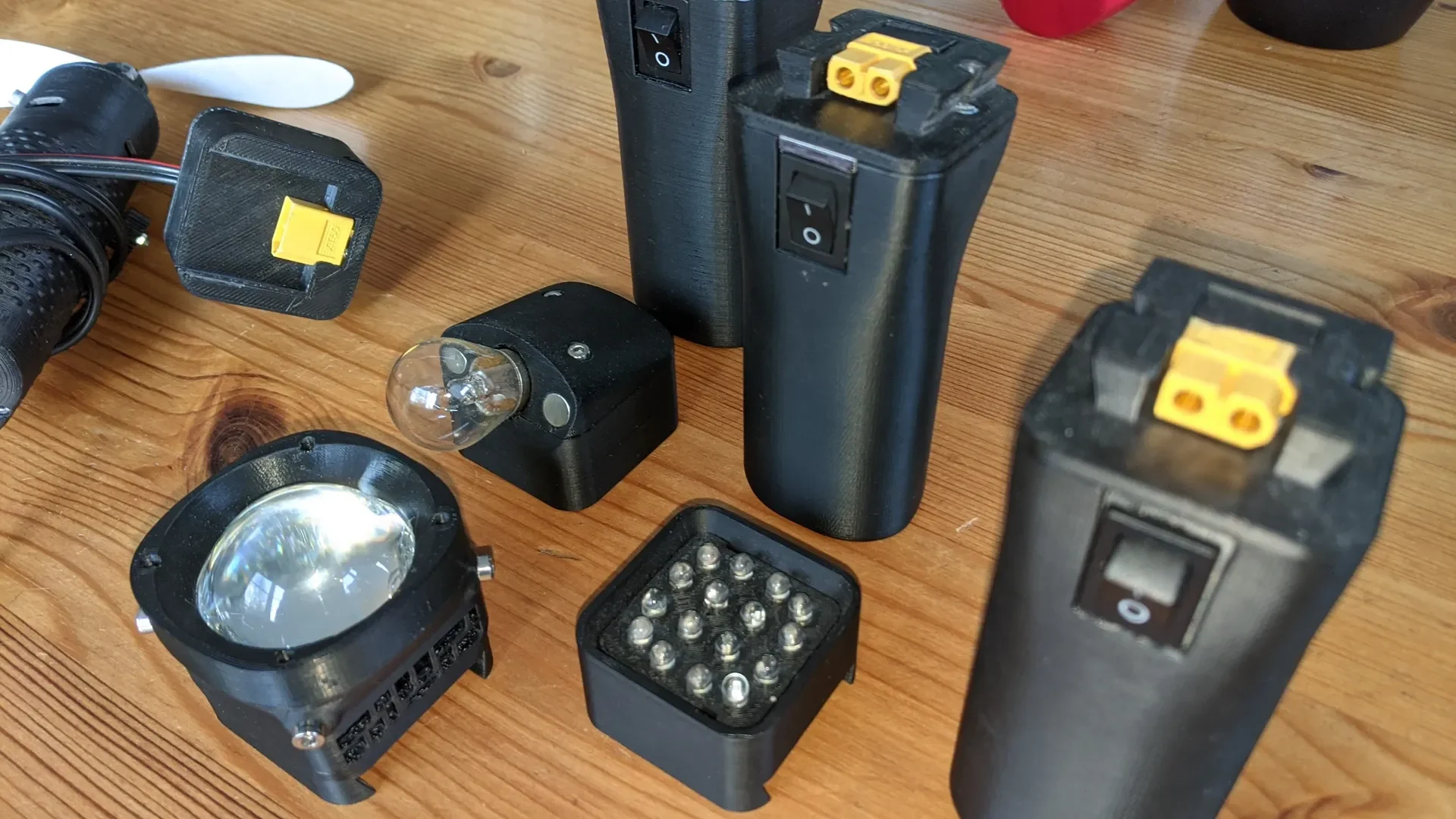

Я создал несколько потребителей, таких как вентилятор или светодиод мощностью 10 Вт.
Эти детали были изготовлены из очень старых электричес��их деталей, которые у меня были под рукой.
Поэтому я бы посоветовал, если у вас есть идеи, взять геометрию адаптера светодиода и спроектировать свою собственную деталь.

Некоторые 3D-файлы я выложил сюда без инструкций.

21.08.23 Добавлены файлы STEP
