ModuLOL - 1S - Модульная аккумуляторная система - 18650

Добро пожаловать в МодуЛОЛ,

Обзор проекта
Отказ от ответственности
Распечатать Часть 1 — Дело
Распечатать Часть 2 — Филе
Распечатать Часть 3 — Крышка
Распечатайте часть X. Геометрия адаптера
1. Обзор проекта

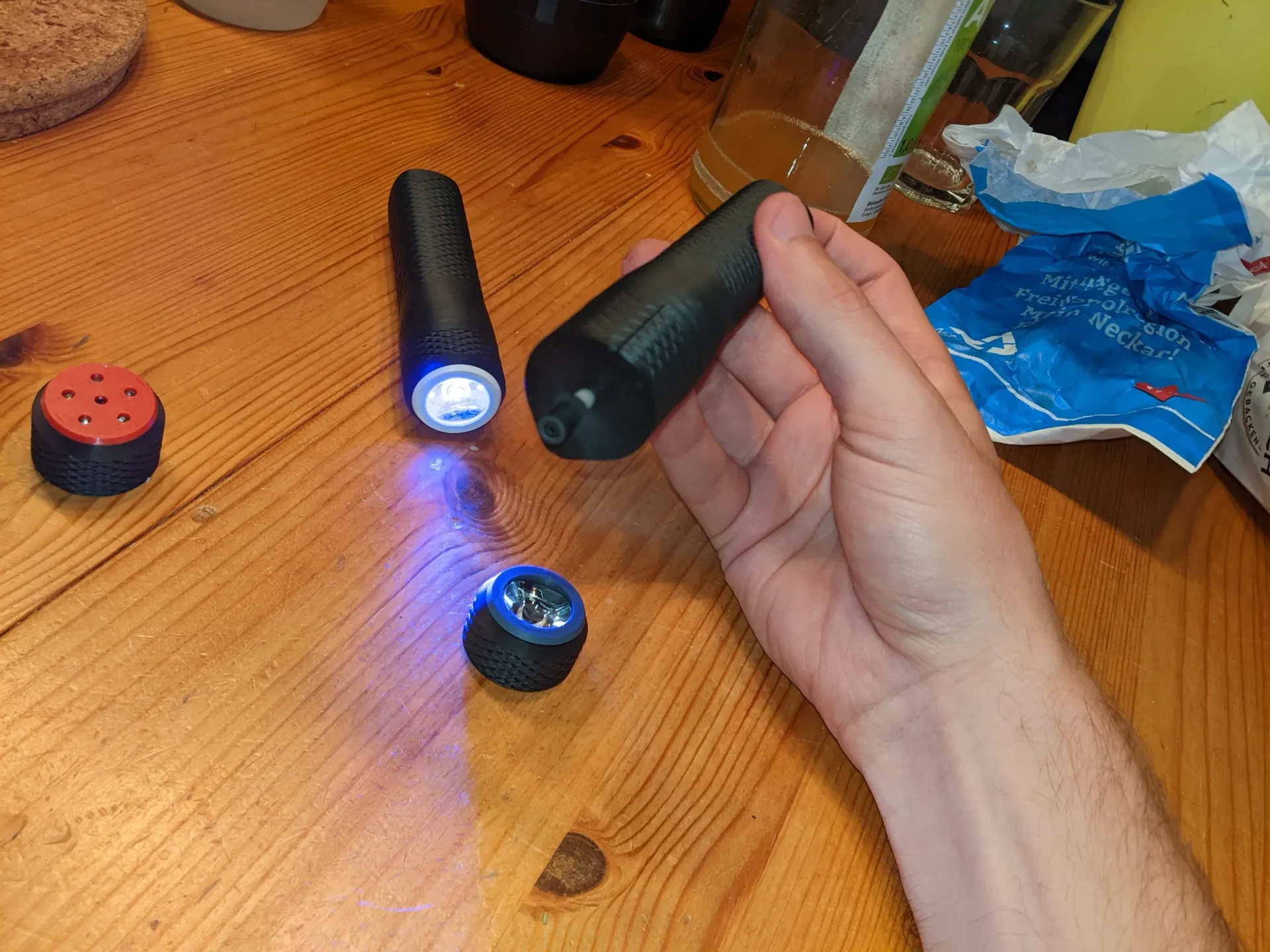

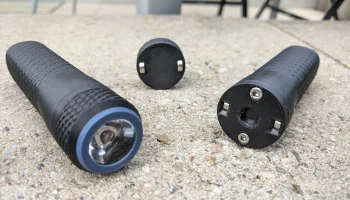

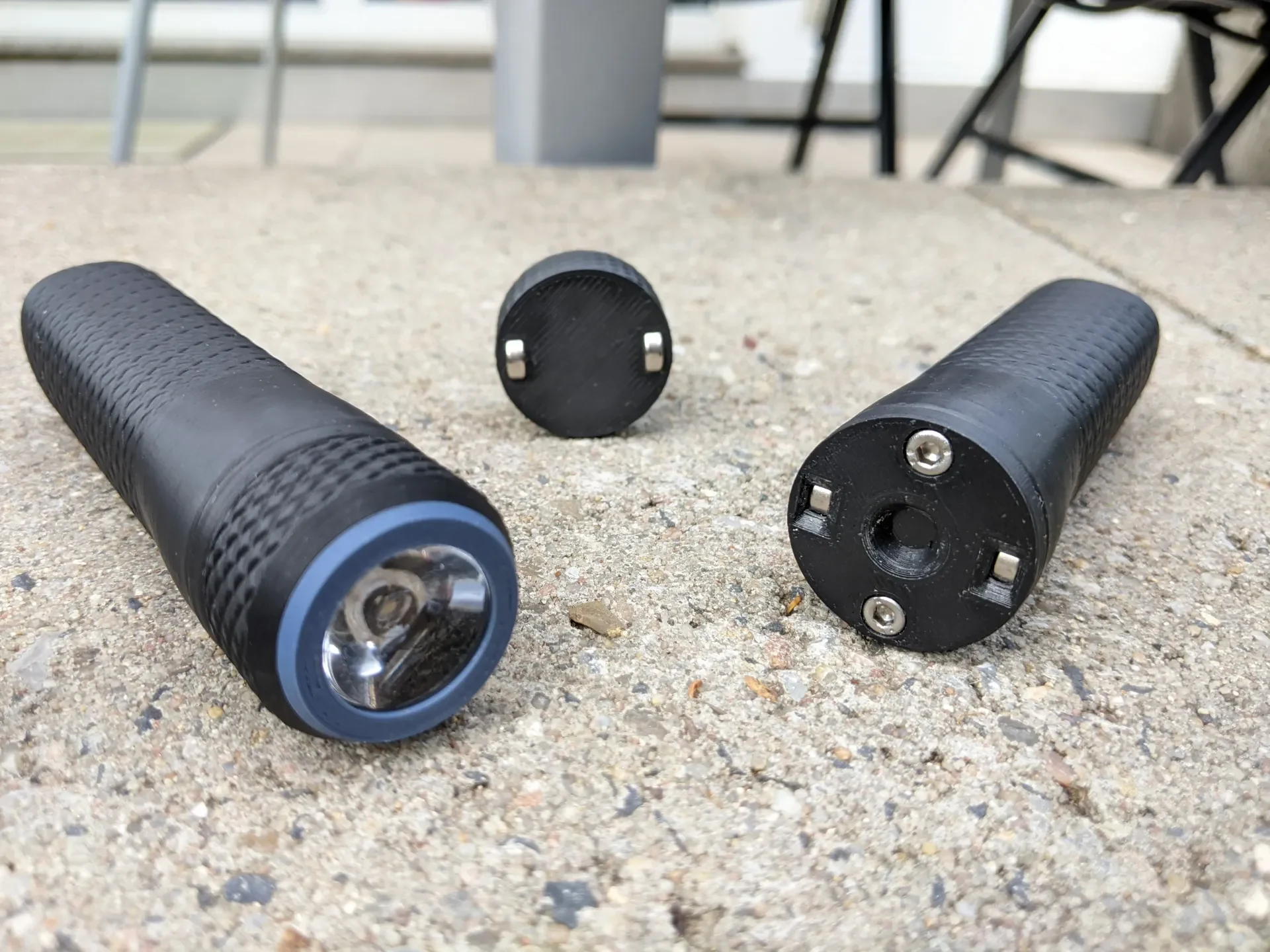

Идея состоит в том, чтобы создать аккумуляторную батарею, которую можно было бы адаптировать к различным электрическим устройствам. Соединение аккумулятора с устройством осуществляется с помощью магнитов. Ток также передается через магнитное соединение.

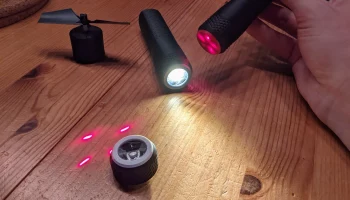

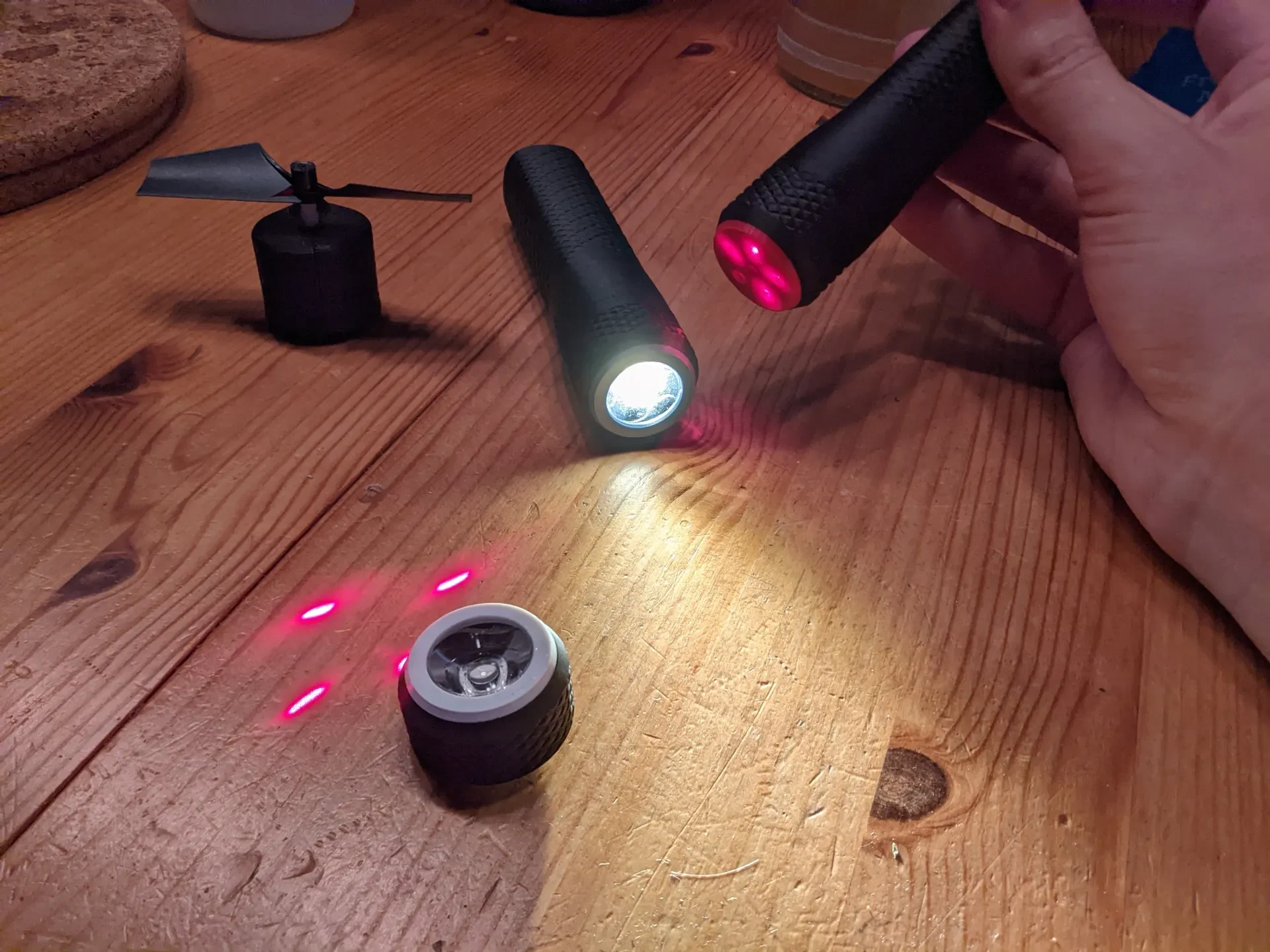

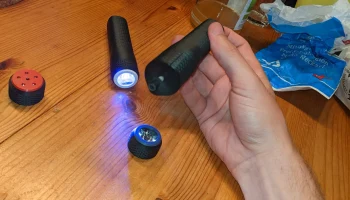

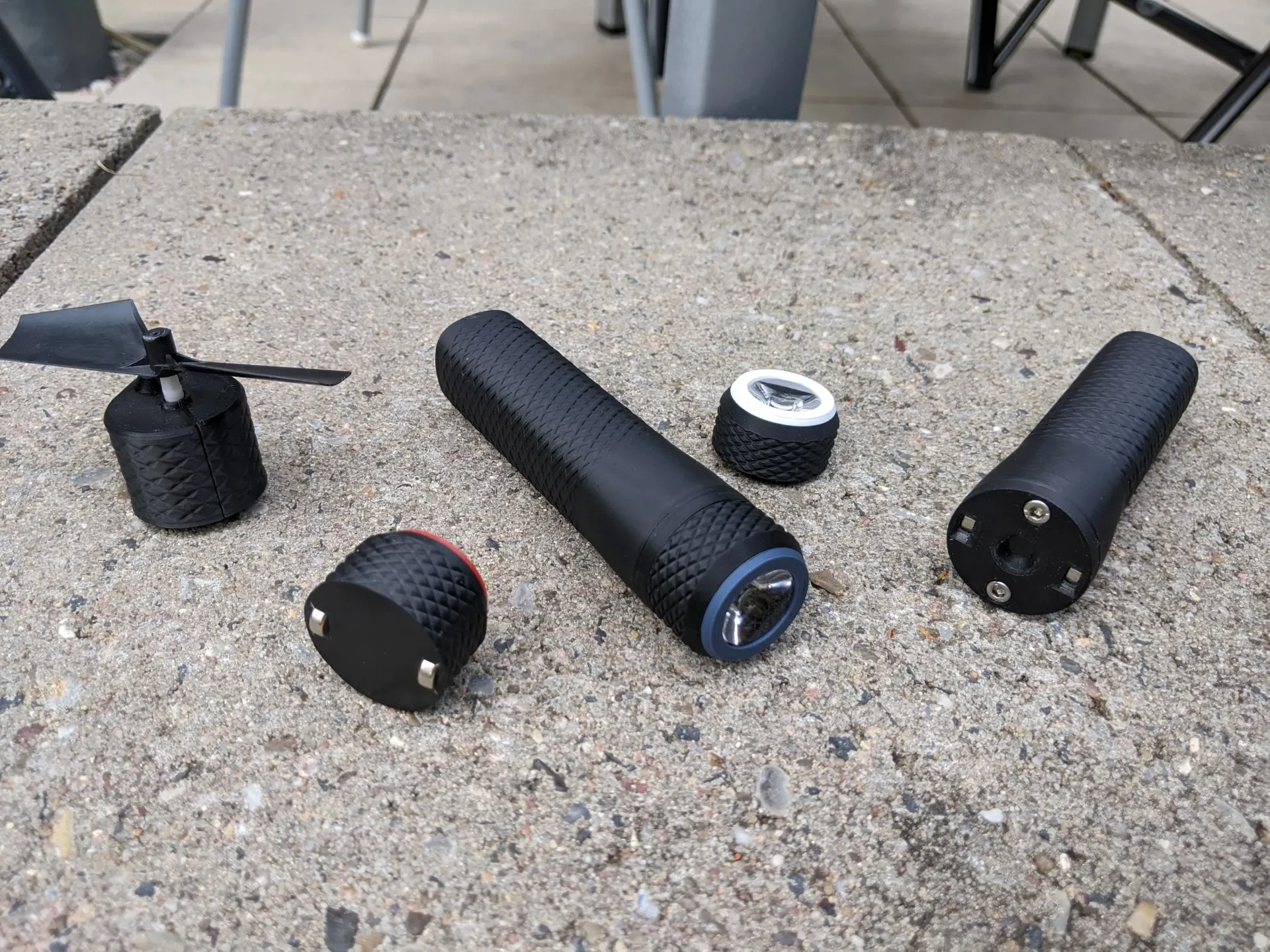

Так как большинство адаптируемых потребителей, которые я использовал, довольно уникальны (например, моторчик от дрона или светодиод мощностью 1 Вт с линзой). Поэтому цель проекта — дать вам геометрию адаптера, и вы сможете создать свой собственный гадже��/фонарик/велосипедную лампу? / Пауэрбанк? / Лазер?.. (однако модели своих адаптеров поделюсь без комментариев)

Я старался работать с как можно большим количеством стандартных деталей. К сожалению, переключатель и пружина (см. спецификацию в пункте 4) совершенно уникальны. Если у вас есть переключатель меньшего размера, вы можете распечатать небольшой корпус и поместить его туда вместо моего бывшего в употреблении.

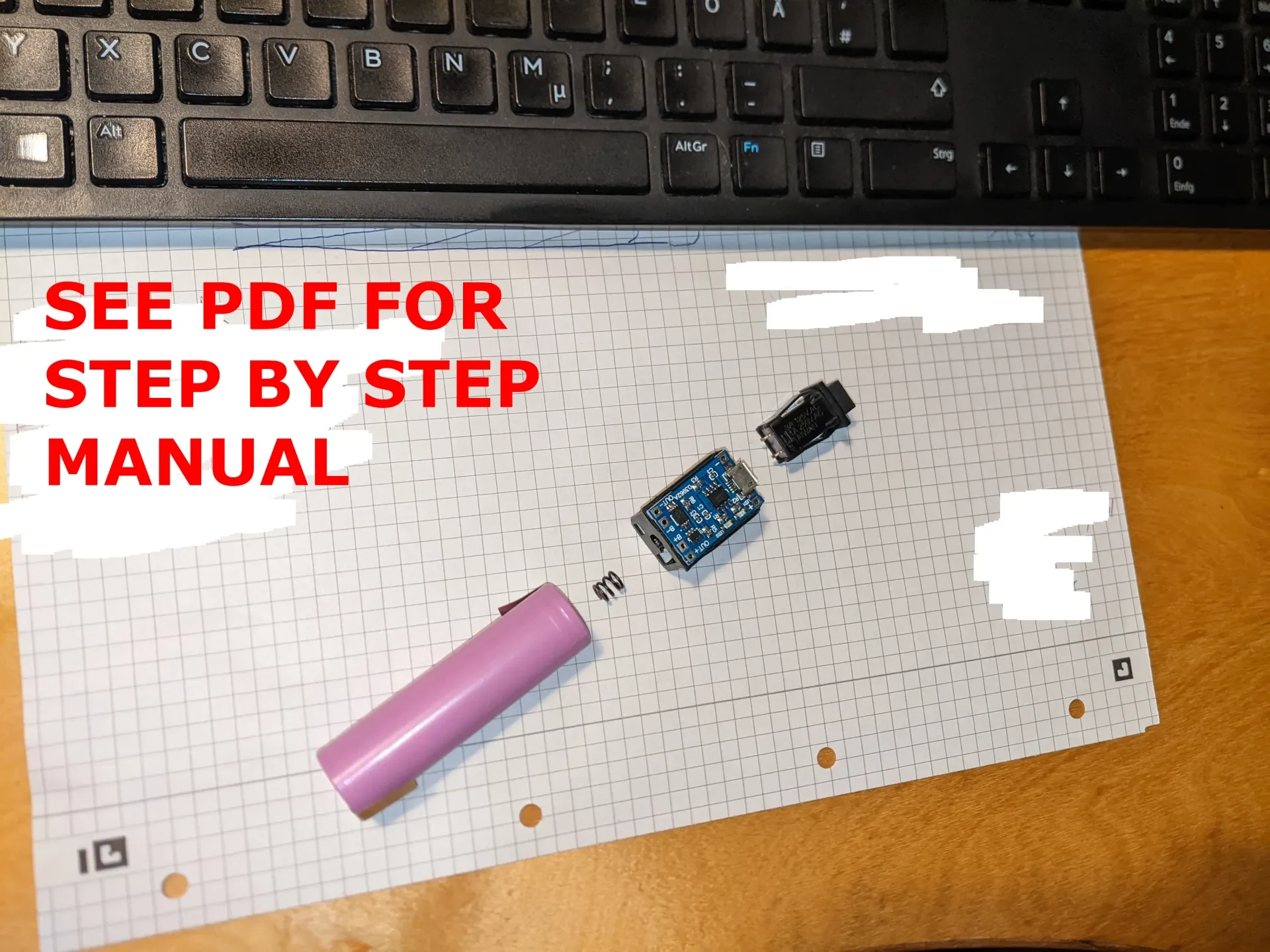

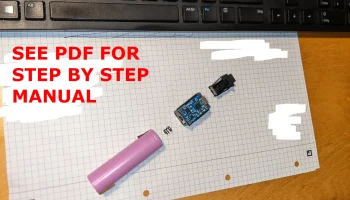

Пошаговое руководство смотрите в прилагаемом PDF-файле.

2. Отказ от ответственности

Я не инженер-электрик. Мой опыт больше связан с полимерами. Поэтому, пожалуйста, создавайте это только в том случае, если вы можете оценить риск, особенно с точки зрения электроники. (например, литий-ионная батарея, пайка, максимальный ток на провод мм², резисторы для высоковольтных светодиодов...)

3. Распечатайте Часть 1 — Дело

Спецификация:
Винт с шестигранной головкой M3x10 (2 шт.)! немагнитный!,
Полоса никелевая 93х8х0,15 (2х),
Магниты Д8мм Толщина 3мм (2х),
Литий-ионный аккумулятор 18650 (например, ICR18650-26J)

ОПИСАНИЕ:

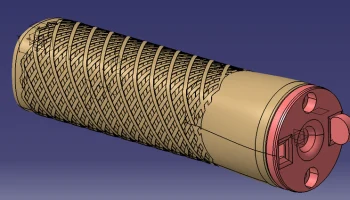

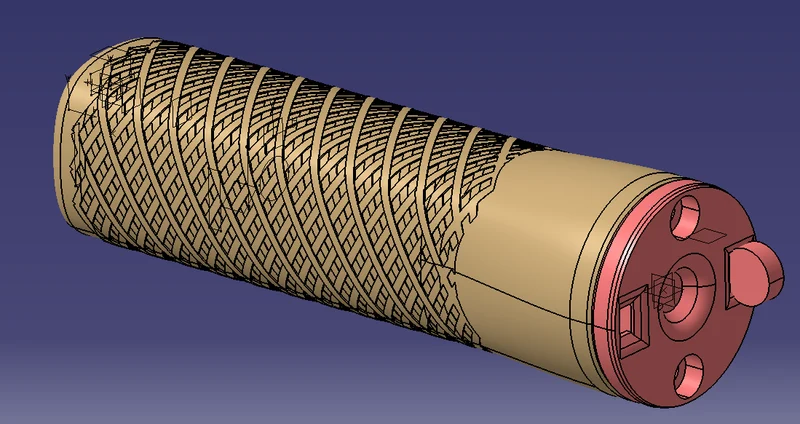

В батарейном отсеке есть место для крепления (BMS-плата + переключатель) и аккумулятора 18650. Рядом с аккумулятором вставлены две никелевые полоски. Спереди к никелевым полоскам подключены два магнита. Наконец крышка прикручивается к корпусу винтами М3.

РАСПЕЧАТАЙТЕ ИНСТРУКЦИЮ:
ABS, высота слоя 0,12 мм, скорость 12 мм/с, без опоры, я использовал с��пло 0,4, я использовал ABS

4. Распечатайте часть 2 — Филе

Спецификация:

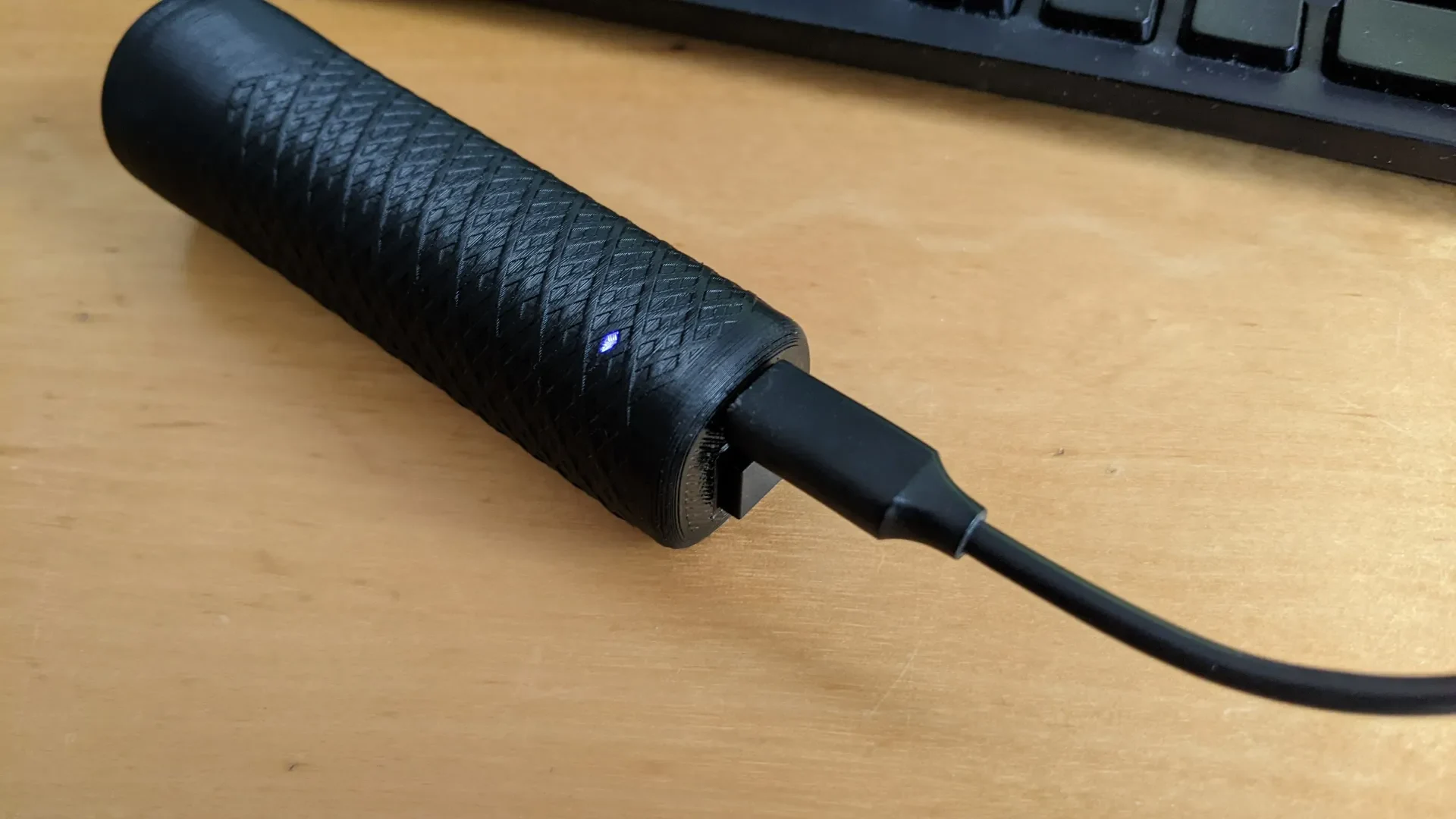

Плата BMS TP4056 (я использовал micro USB),
Выключатель «Эледис СЭД3ГИ-2»,
Лента никелевая 40х8х0,15 + 34х8х0,15,
Пружина D6мм длина 5,5мм, токопроводящая

ОПИСАНИЕ:

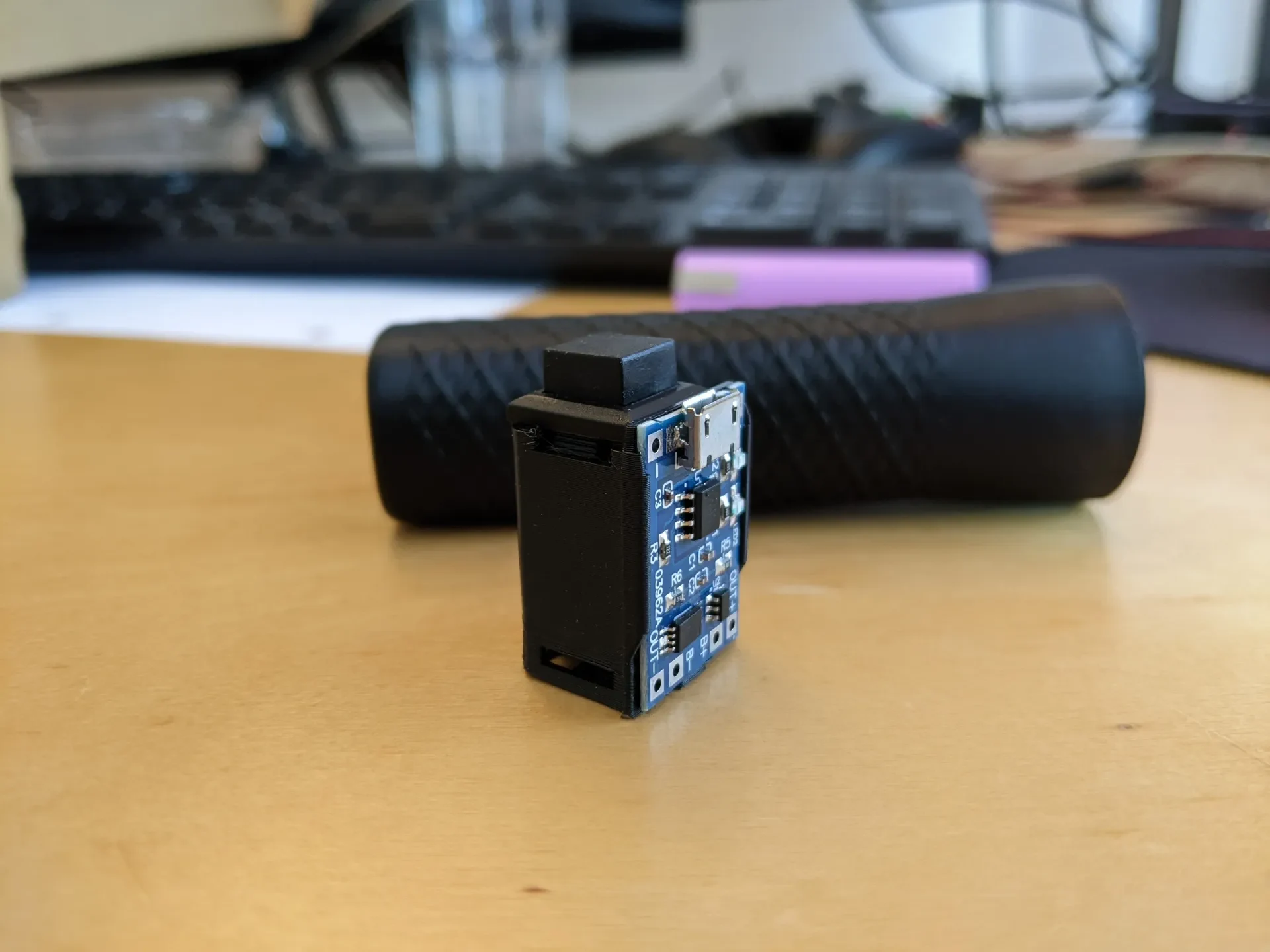

Вырез удерживает переключатель и плату BMS. Никелевые полоски и некоторые кабели сделают электронику.

ИНСТРУКЦИЯ ПО РИНТУ:
Слой 0,12 мм, здесь я использовал подставку, ничего особенного

5. Распечатайте часть 3 — Крышка

Крышка — самая простая часть. для места магнита вам придется использовать резак, чтобы обрезать края первого слоя.

6. Распечатайте часть X — геометрия адаптера

Для начала распечатайте нижнюю часть светодиода мощностью 1 Вт. Вы можете создать свою собственную «деталь TOP LED» со своими уникальными электрическими устройствами.
