Держатель батареи "Clip-On" для mBot 1.1

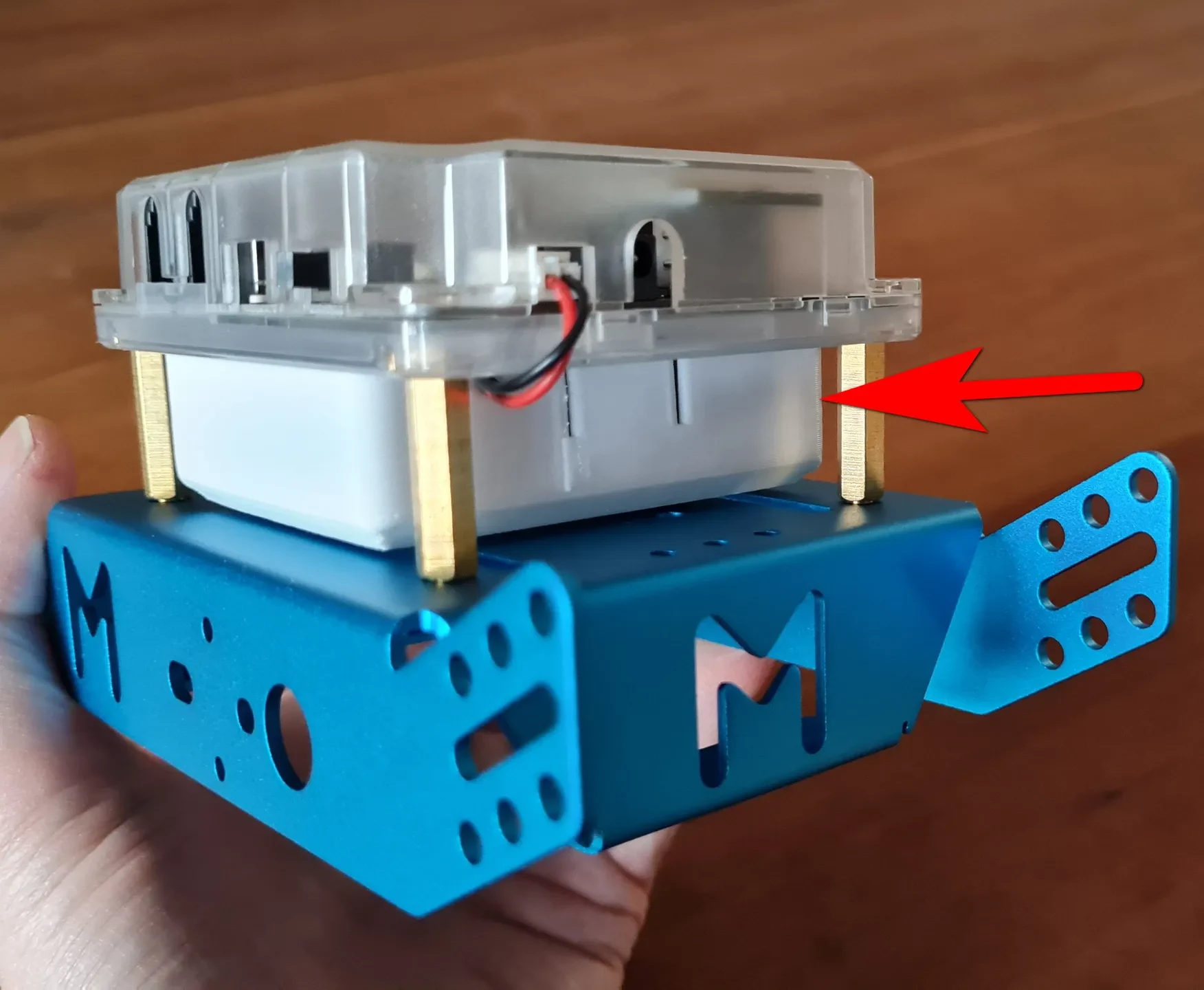

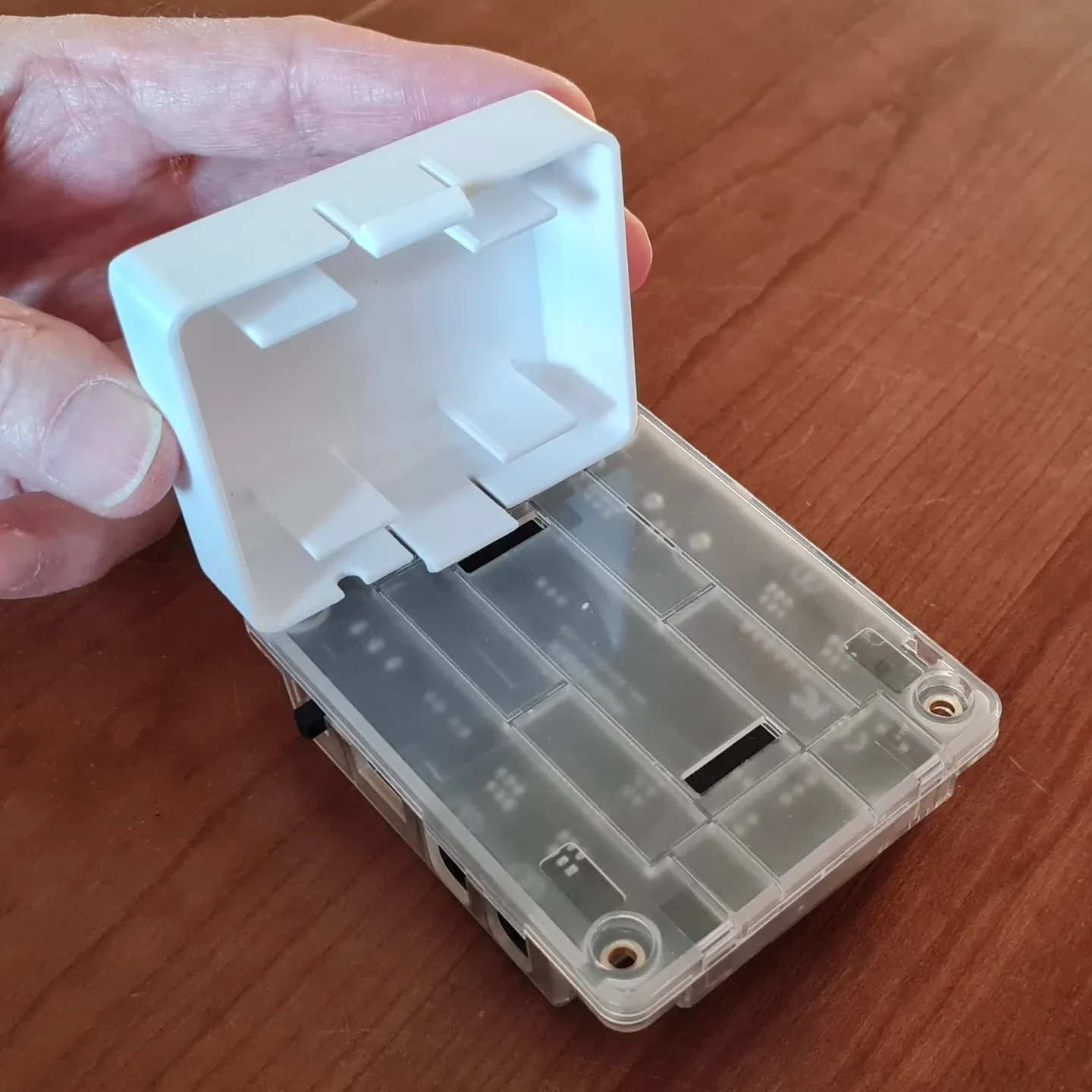

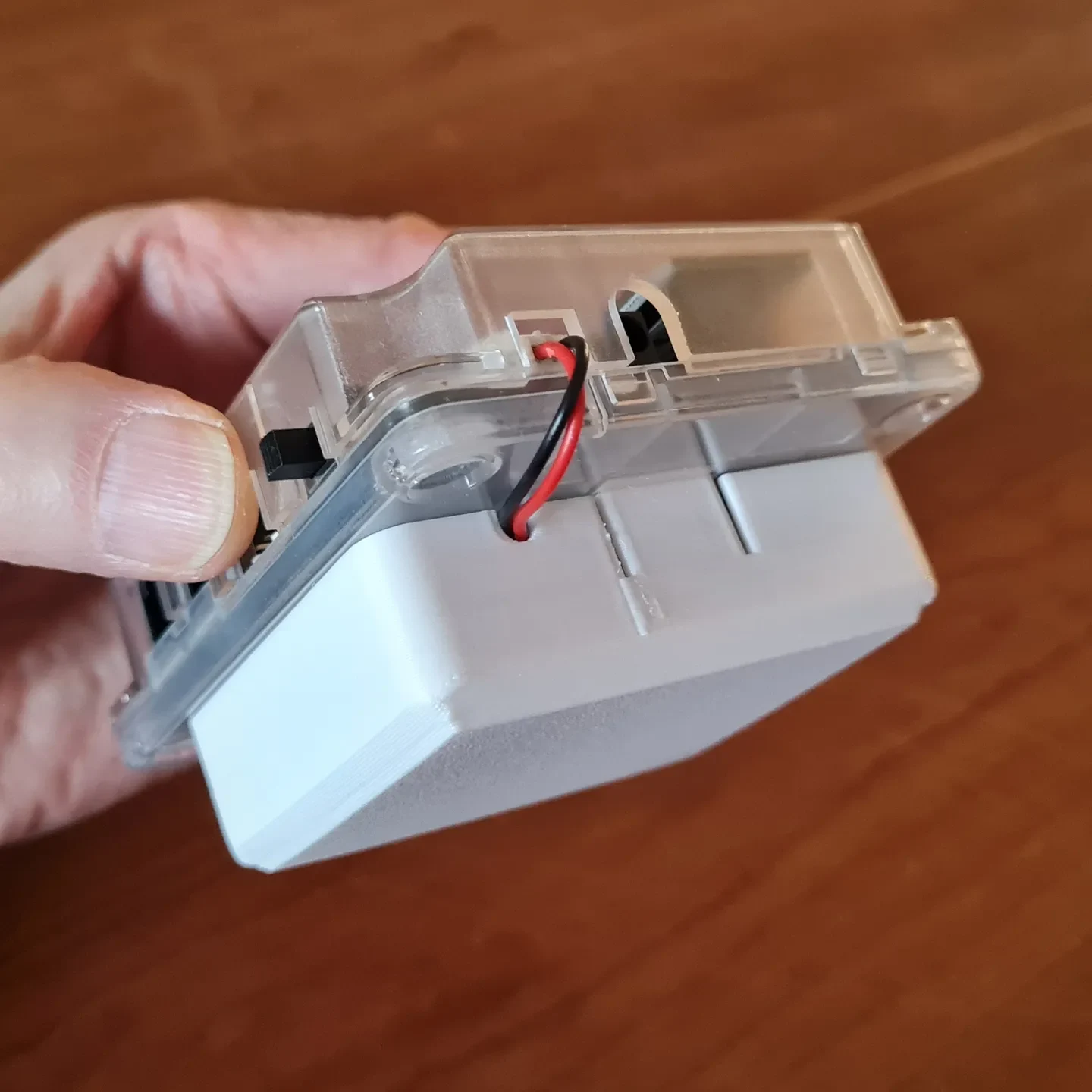

Из разобранного аккумулятора ноутбука у меня валялось несколько использованных аккумуляторов 18650. Два из них (параллельно соединенные) очень хорошо помещаются в этот держатель для батарей, который можно закрепить под платой mCore mBot 1.1.
Поскольку эти повторно использованные 18650 не имеют схемы защиты, я добавил в качестве минимальной защиты автомобильный предохранитель, чтобы предотвратить проблемы в случае случайного короткого замыкания. Конечно, вам прид��тся припаять правильный разъем JST (расстояние между контактами 2 мм).
Аккумуляторный блок, подключаемый к разъему питания 3,7 В, заряжается через соединение USB. Во время зарядки горит красный светодиод, который становится зеленым, когда аккумулятор полностью заряжен.
Хотя схема зарядного устройства платы mCore разработана для литий-полимерного аккумулятора, она вполне может работать с литий-ионным аккумулятором 18650. Я сделал некоторые измерения. Напряжение зарядки никогда не превышало 4,16В. Разряд внешней нагрузкой 0,8А показал емкость 3,7Ач при разряде до 3,2В. Вполне неплохо для таких старых б/у аккумуляторов. При таком напряжении mBot становится довольно медленным, поэтому в реальной работе разряжать его дальше не захочется.
→ Однако возиться с ячейками 18650 вы делаете на свой страх и р��ск. ←
Эти незащищенные элементы потенциально опасны для неопытного пользователя.
Чтобы быть в большей безопасности, вместо этого вы можете использовать готовый литий-полимерный аккумулятор на 3,7 В с прикрепленным разъемом JST, особенно если у вас нет оборудования для пайки.

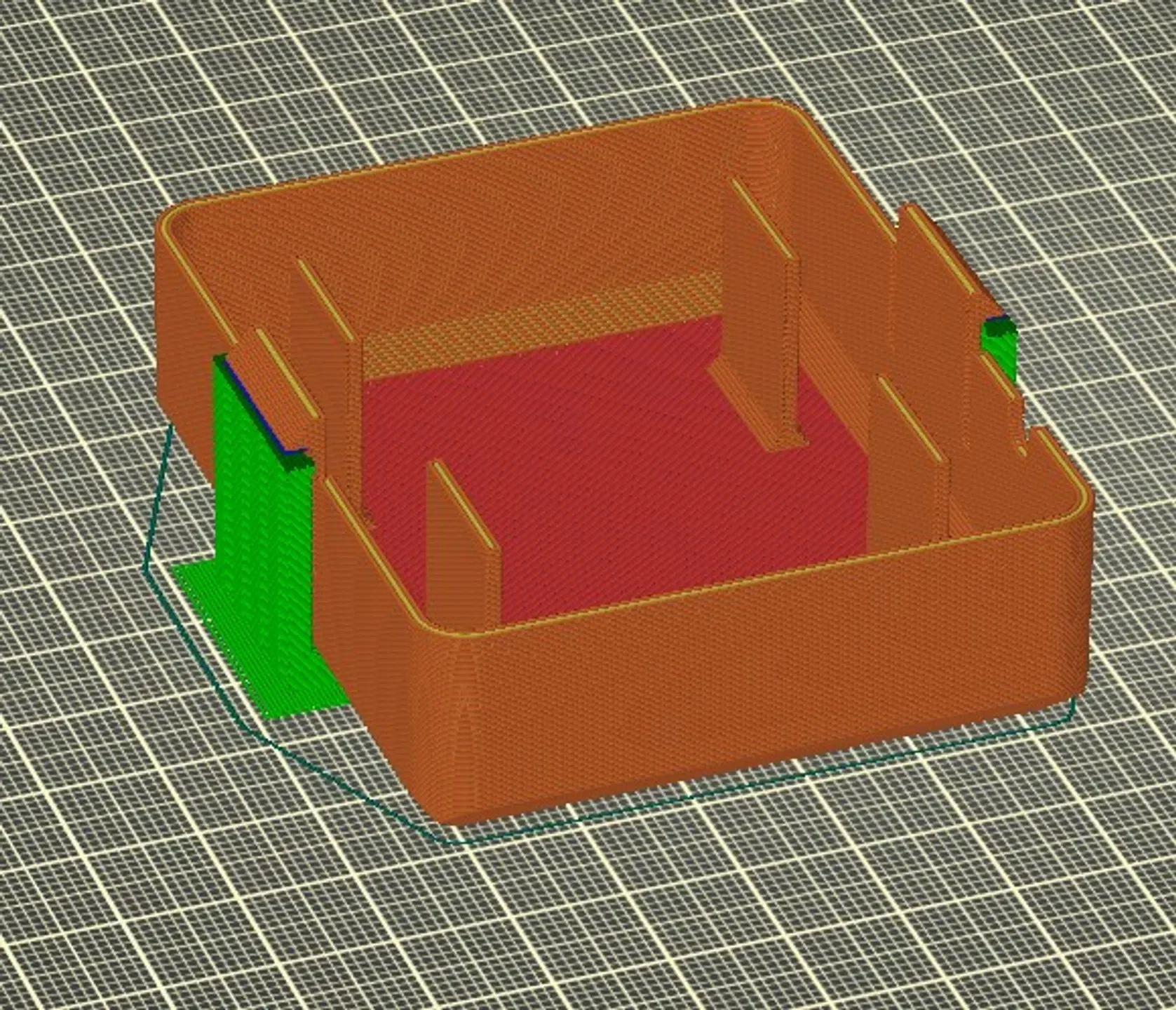

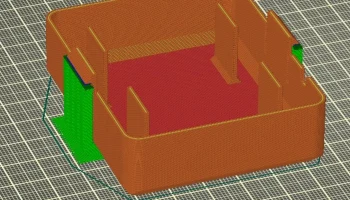

Держатель довольно легко распечатать, имея всего 2 небольшие опоры для зубцов зажимного механизма, см. фото. Что касается всех деталей, в которых используются силы упругости, PETG предпочтительнее PLA. Моя печать длилась 1 час 15 минут при высоте слоя 0,3 мм.
