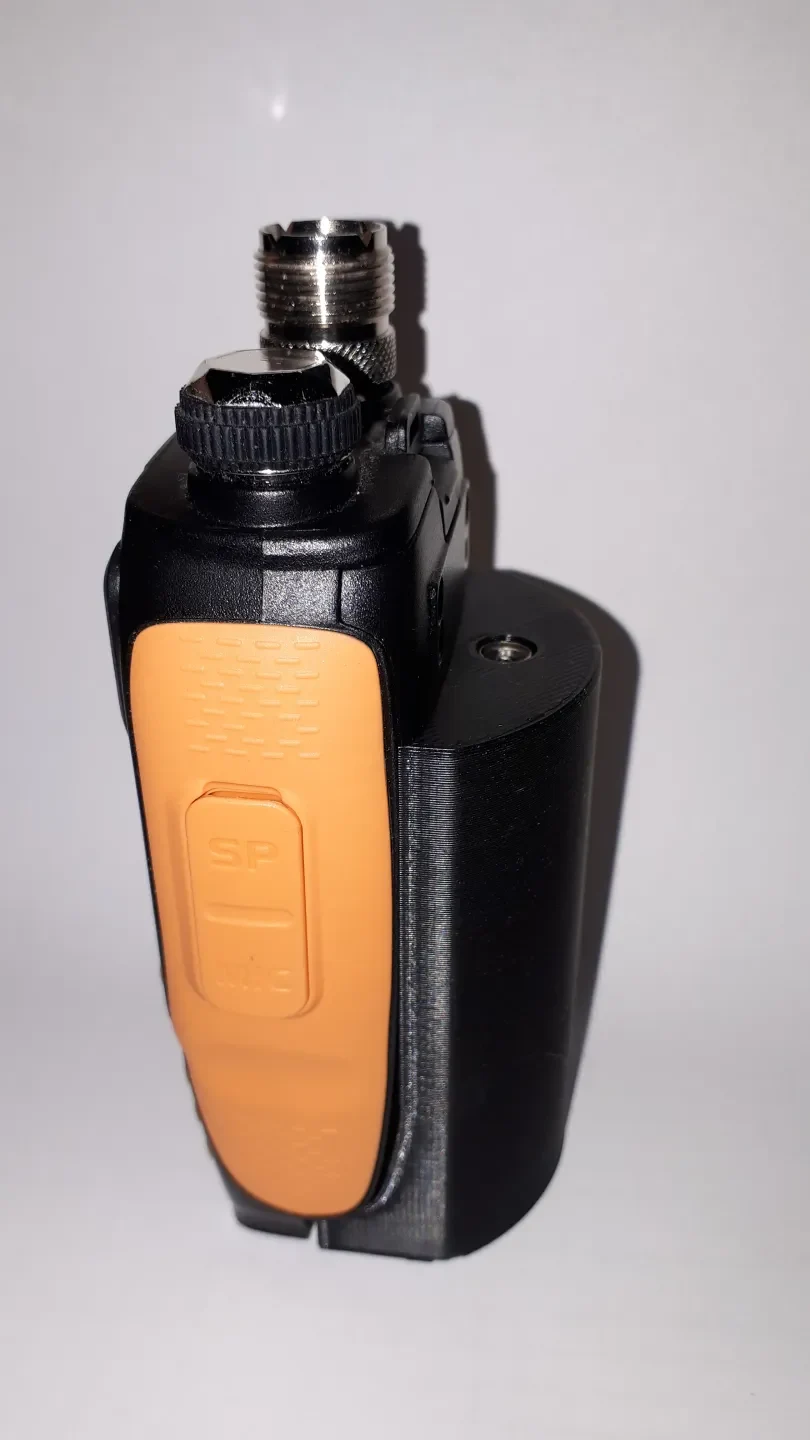

Имитатор аккумулятора Baofeng GT-3TP

Макет аккумулятора для Baofeng GT-3TP

Я использую внешний источник питания → 7,5 В, 1 А.

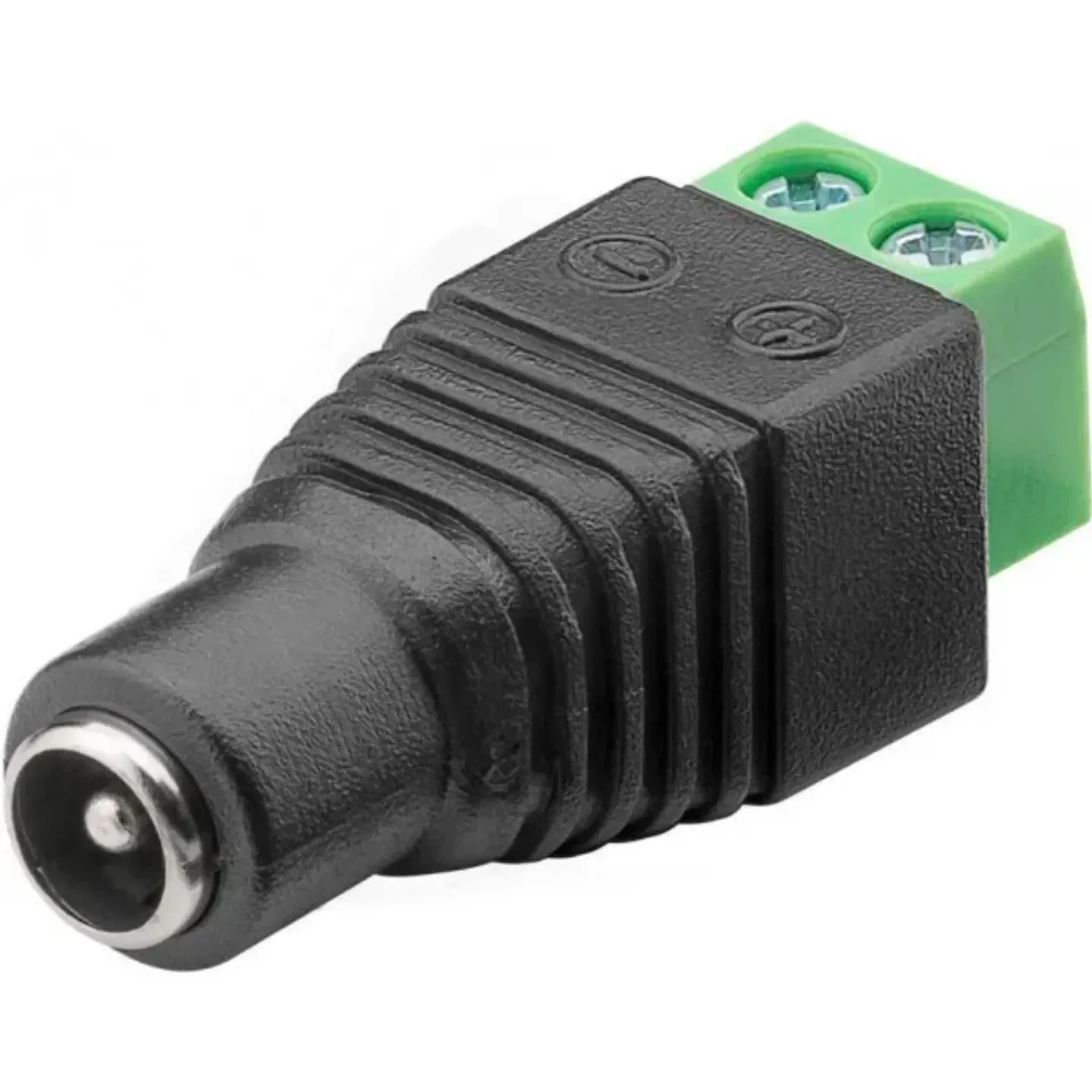

Разъем представляет собой цилиндрическую заглушку размером 5,5 х 2 мм (четвертое изображение).

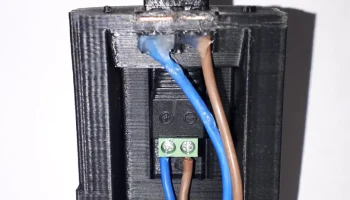

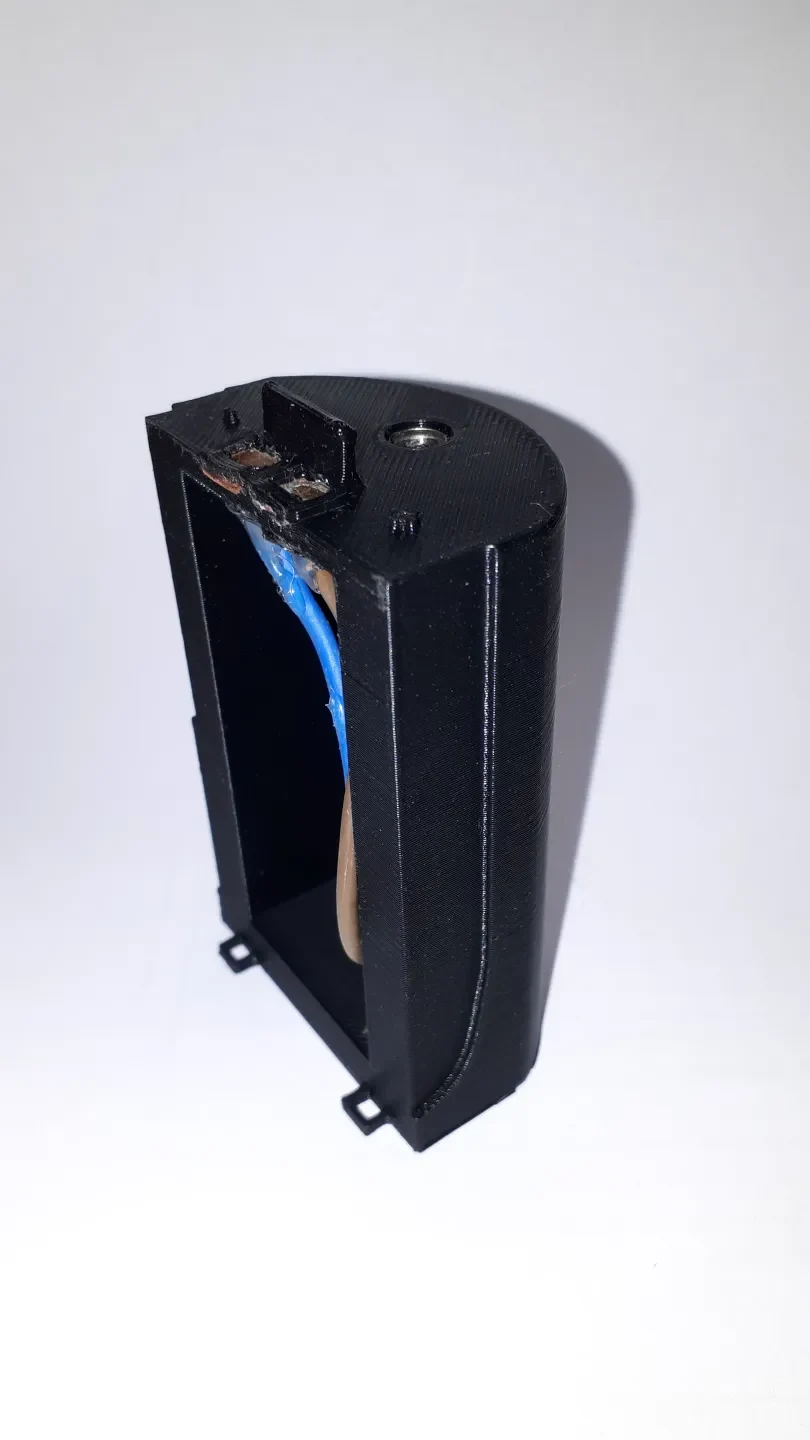

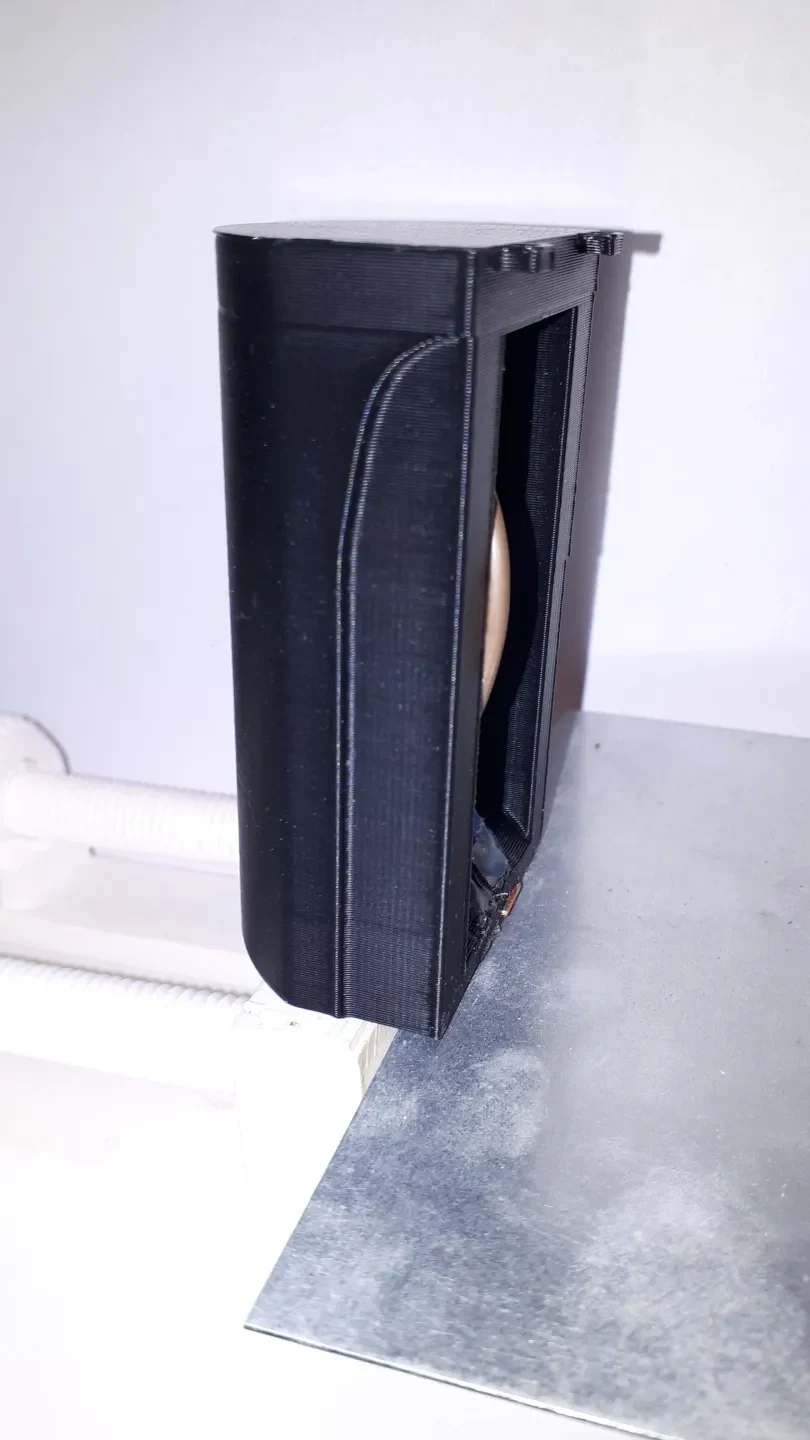

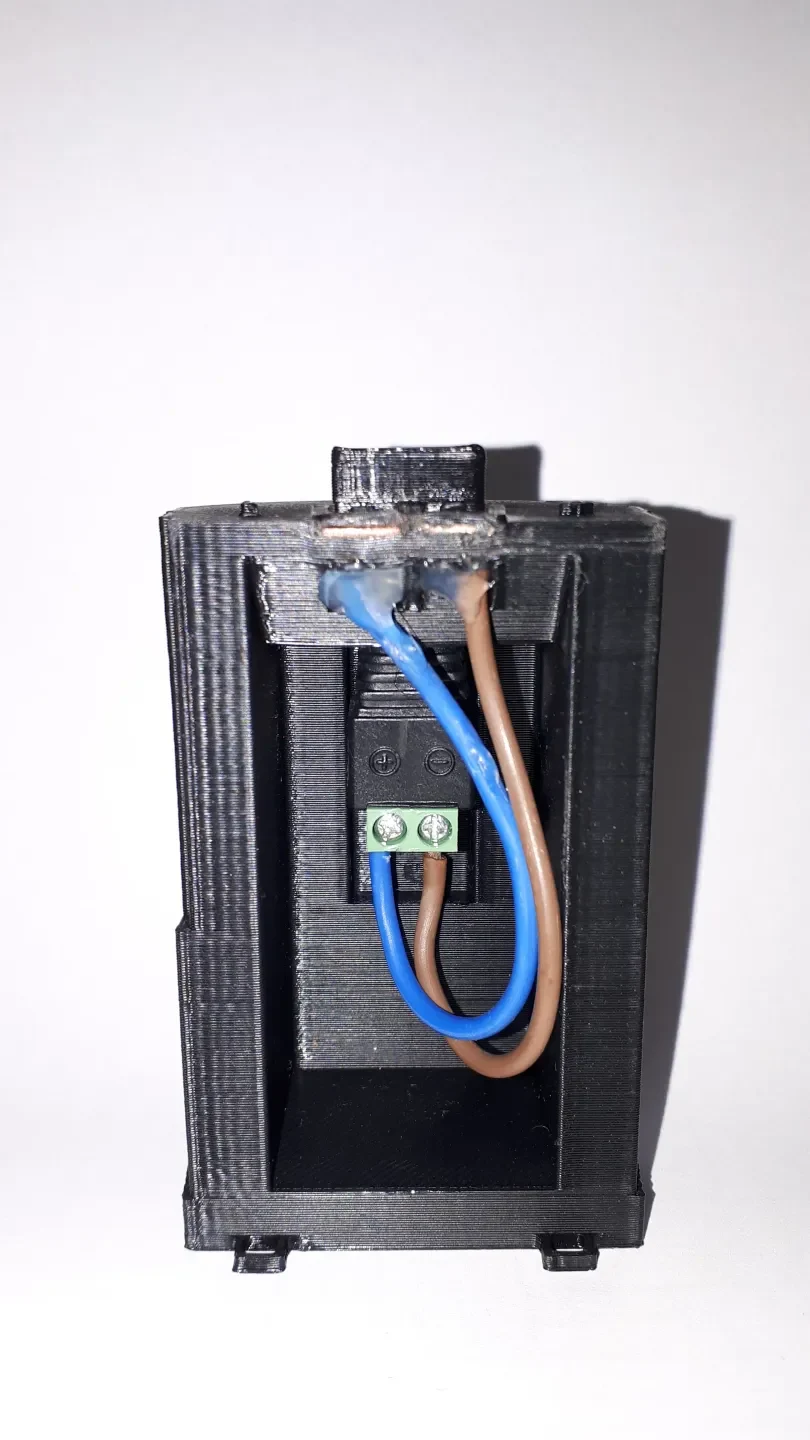

На пятом рисунке показан медный контакт (используйте медь толщиной 0,5 мм). Отверстия для пайки проводов к контактам маловаты, но это вполне осуществимо. Самый простой способ припаять медь — это положить металлическую плас��ину под пластик, чтобы пластик сохранял свою форму (последнее изображение). Кроме того, перед зазором 90° есть тонкий слой (0,28 мм), чтобы облегчить соединение. После печати удалите этот тонкий слой и вставьте адаптер.

Печатайте вертикально.

Перед использованием проверьте полярность контактов.
