Panasonic DMW-BLF19E Чехол-заглушка для аккумулятора
ВНИМАНИЕ: Дешевая электроника может быть ненадежной. Я не несу ответственности за возможный ущерб вашей камере, если блок питания сломается и в вашу камеру попадет перенапряжение.
Напечатанная на 3D-принтере крышка соответствует размерам измеренной мной батареи DMW-BLF19E. Мне неясно, отличается ли он чем-то от DMW-BLF19. В комплект поставки модели не входят зажимы для подключения к зарядному устройству, так как я не понимаю, зачем кому-т�� такое подключение. Фиктивный аккумулятор на изображениях успешно использовался с Panasonic GH4 и, согласно результатам моего поиска, также должен подходить для GH3 и GH5.

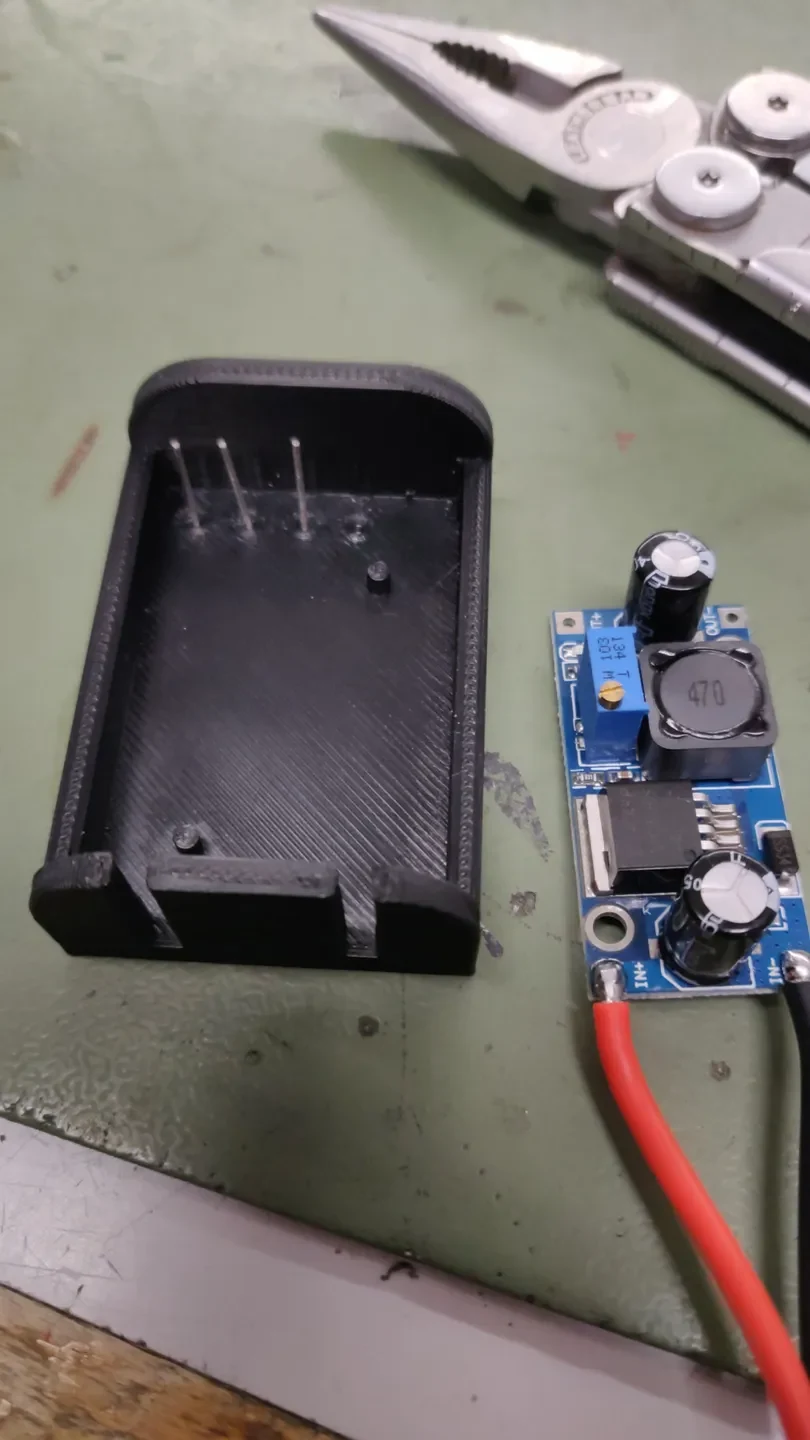

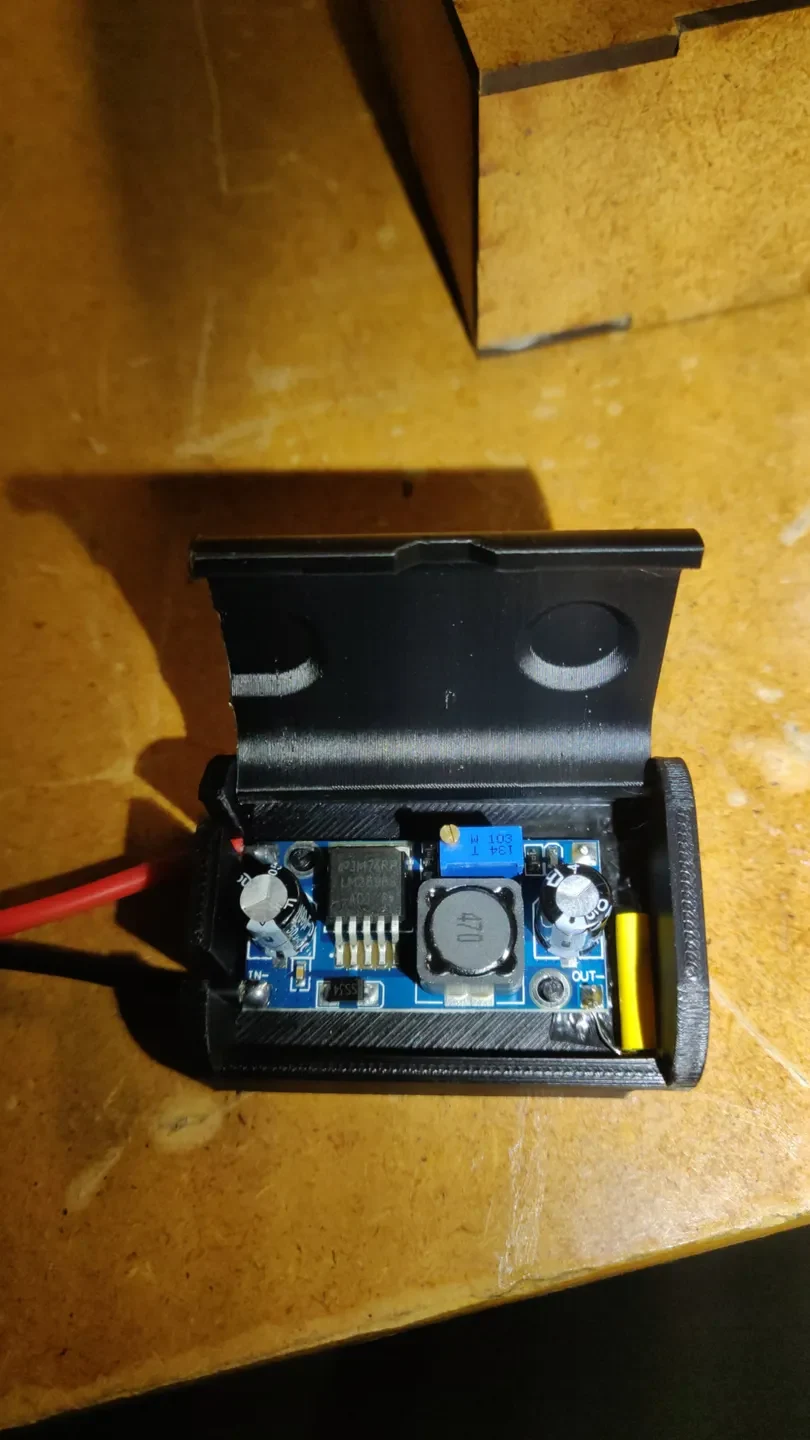

Модель предназначена для использования с обычным понижающим преобразователем постоянного тока с высокими электролитическими конденсаторами (показаны на изображениях). Преобразователи постоянного тока меньшего размера вполне подойдут, но вам, возможно, придется удалить два регистрац��онных ключа в слайсере.

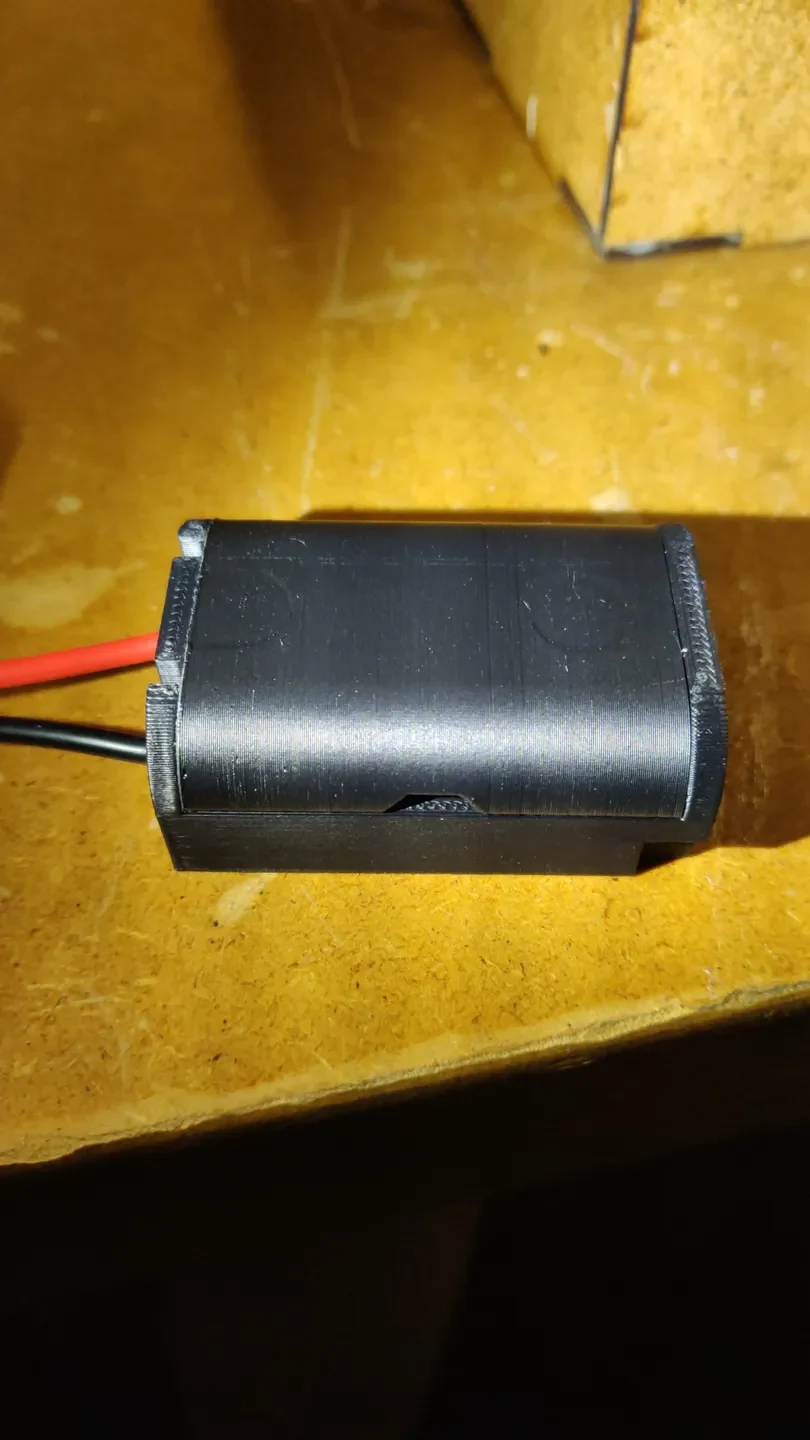

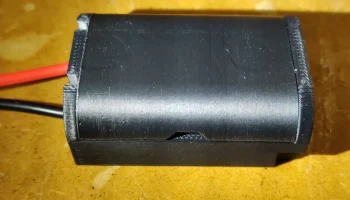

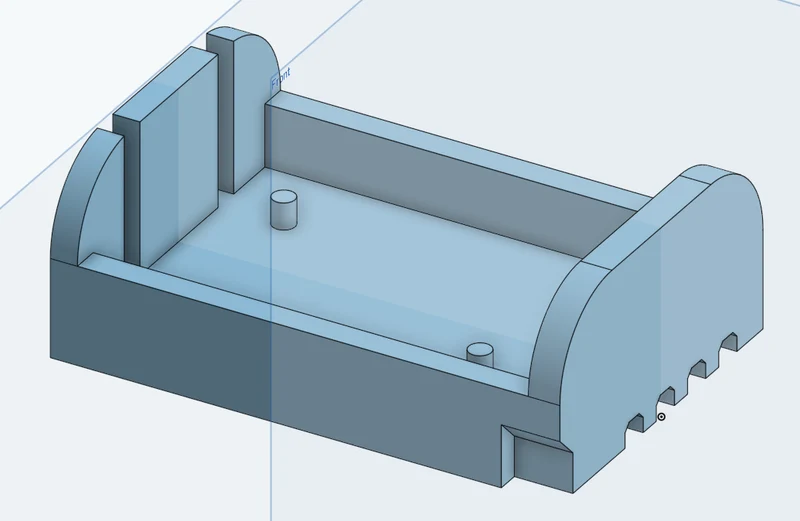

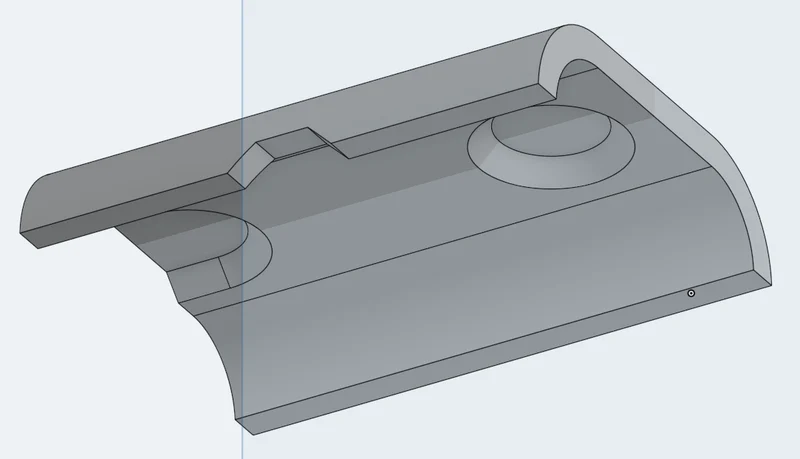

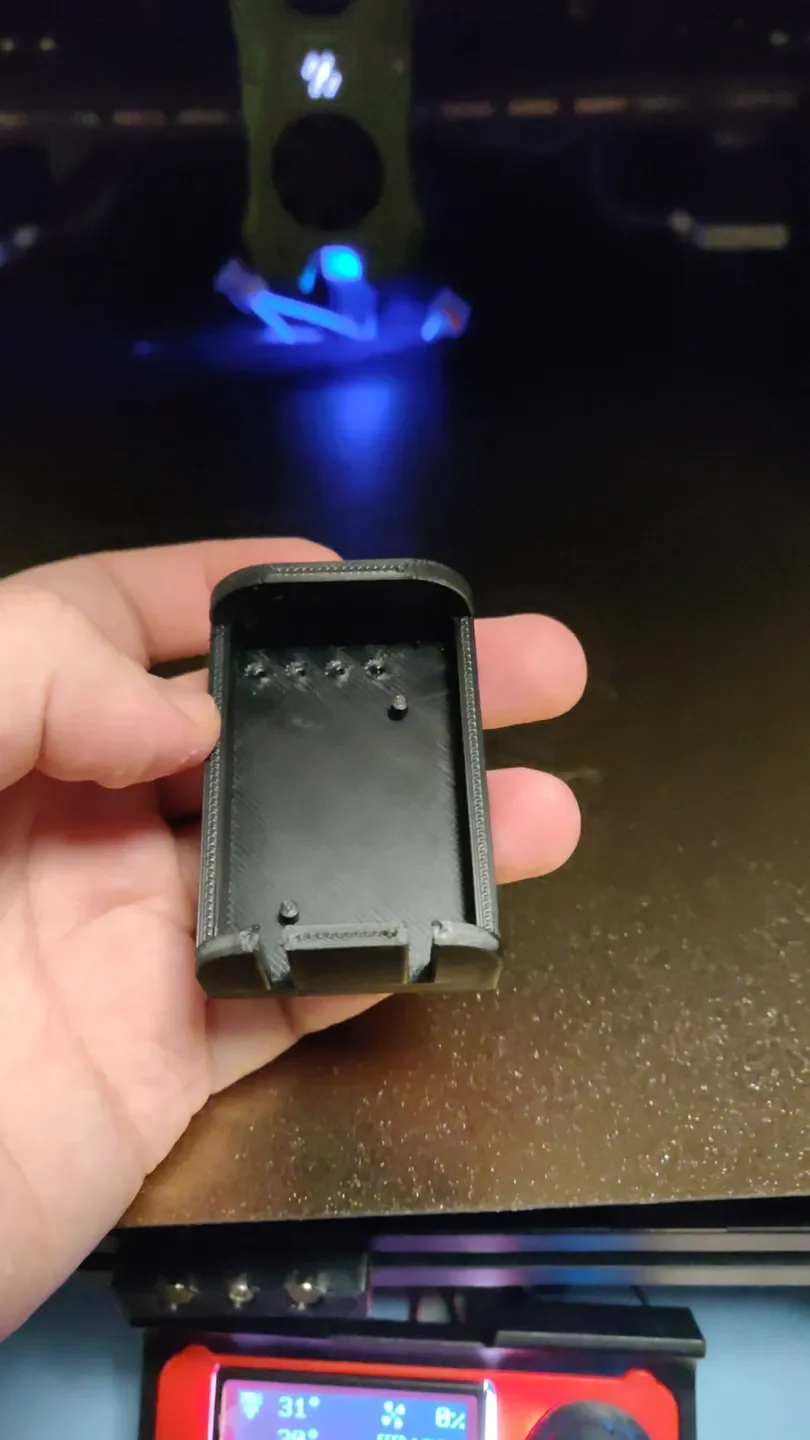

Сам футляр предназначен для печати на плоской поверхности с наибольшей площадью печатной платформы, а крышка предназначена для печати в вертикальном положении. Можно было бы использовать корпус без крышки, но большая часть боковой стенки, находящаяся между входными выводами, склонна к поломке. А механизм блокировки камеры задействует это место по крайней мере в GH4, предлагаю еще распечатать крышку.

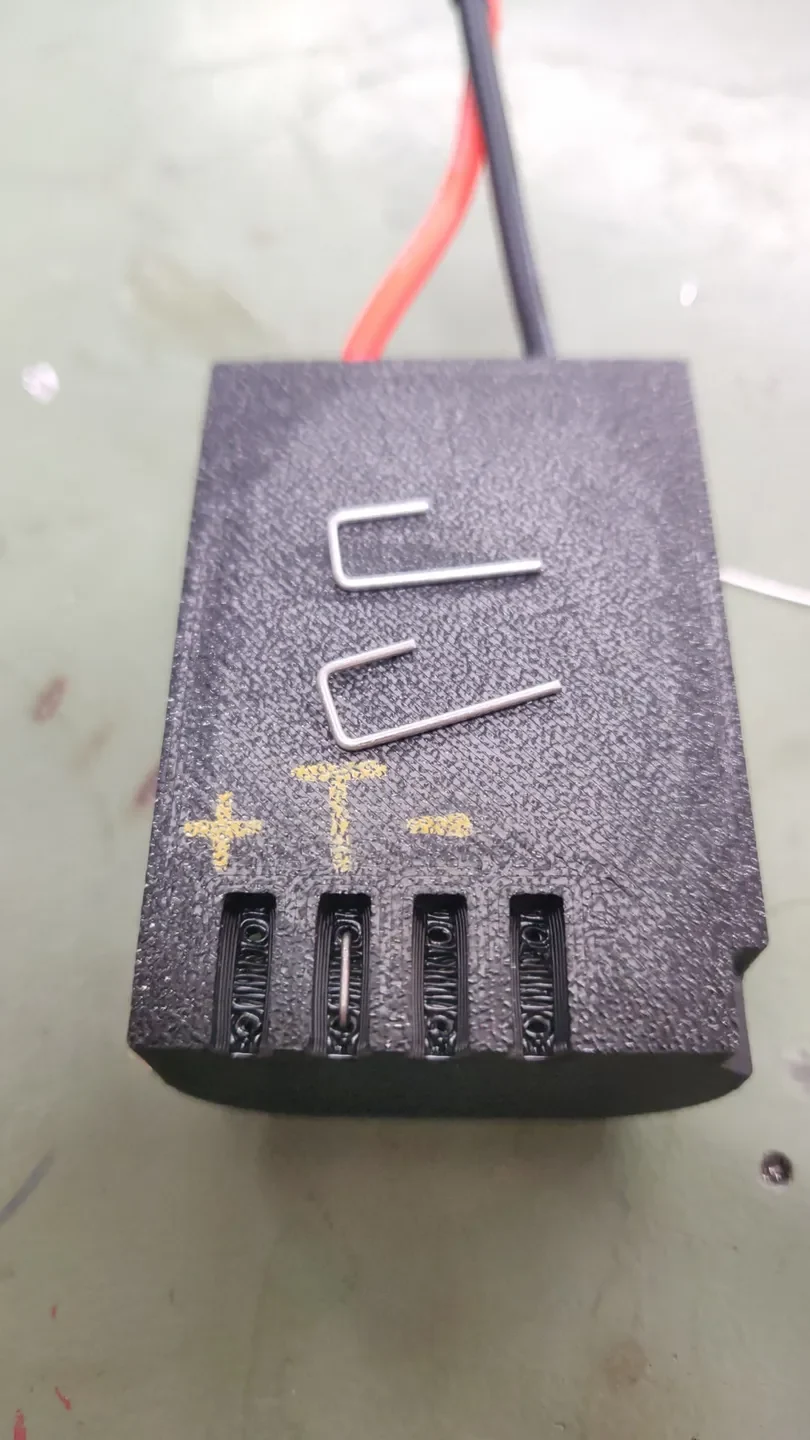

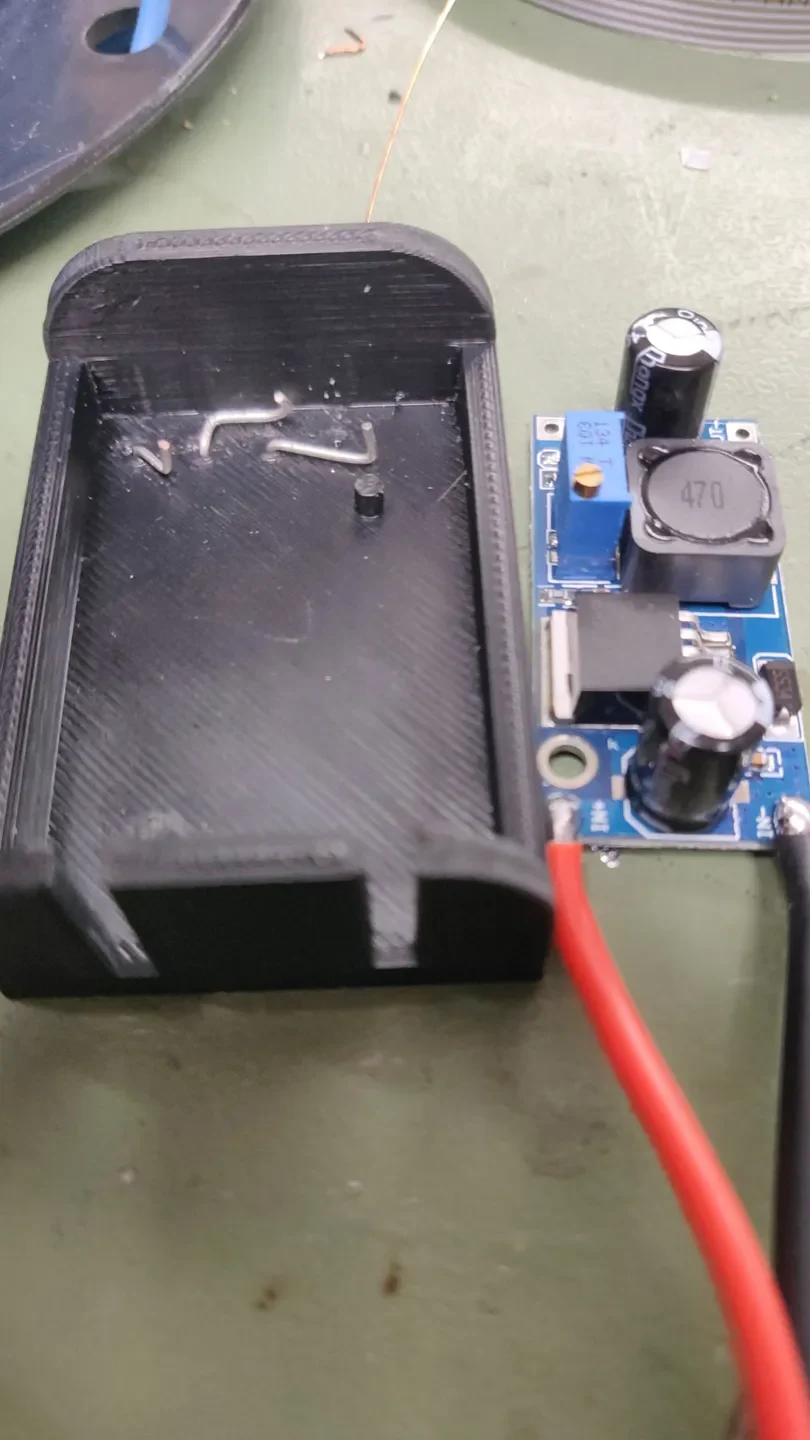

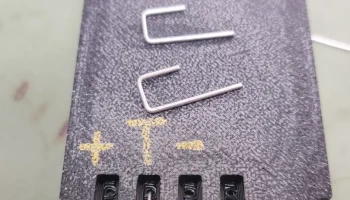

В качестве контактов в модели используются ножки диаметром 0,75 мм, изогнутые в форме буквы J, как показано на изображениях.
Крышка рассчитана на плотную посадку с нулевым зазором. Если крышка слишком тугая, можно легко отшлифовать один конец крышки.
Контакт "-" припаивается к отрицательному выводу преобразователя постоянного тока, "+" припаивается к положительному выводу, а «Т» подключается к "-" через резистор сопротивлением 10 кОм. Последний контакт (обозначенный буквой «D» в оригинальной батарее) кажется несущественным. Я предполагаю, что он нужен только для зарядки, что, очевидно, не является допустимым вариантом использования.
Ссылка на документ onshape: https://cad.onshape.com/documents/609d367c54c0bce13799896b/w/d9ea75ebdfa4969565e63217/e/95738d4f53cb015b0485dcbc
