LEGO Train 60337 Перезаряжаемый мод 18650 9 В

Введение:

Мне надоело заменять батарейки ААА в этом поезде. Кроме того, напряжение батарей типа ААА, казалось, довольно быстро падало, и поезд начинал замедляться.

Обзорное видео:

Спецификация:

18650 Ячейка
Я спас свой от ноутбука, и это было приятно, потому что на нем все еще были маленькие вкладки. Я использовал эти вкладки для пайки проводов.
Модуль зарядки TP4056
Убедитесь, что у вас есть защита аккумулятора.
https://www.amazon.com/dp/B07PKND8KG
Повышающий преобразователь
Их там так много. Просто убедитесь, что размер того, который вы получите, меньше 40x27 мм, чтобы он поместился в распечатанное основание батареи.
МТ3608 без порта
https://a.aliexpress.com/_mLuTqlg
Мини-кулисный переключатель (8,5 x 13,5 мм)
https://a.aliexpress.com/_mrU1EWO
Светодиодные аксессуары (дополнительно)
3 мм светодиод
Резистор (я использовал ~400 Ом)
(2) винты m2 x 10 мм
(2) Винт с плоской головкой m3 x 12 мм
ИЛИ используйте альтернативные версии для кнопочных или торцевых головок.
(2) гайки м3
Суперклей
Паяльник

Печать:
Распечатайте все детали в указанной ориентации. Никакие опоры не нужны.
Высота слоя 0,2 мм.
Проводка:
Инструкции по сборке

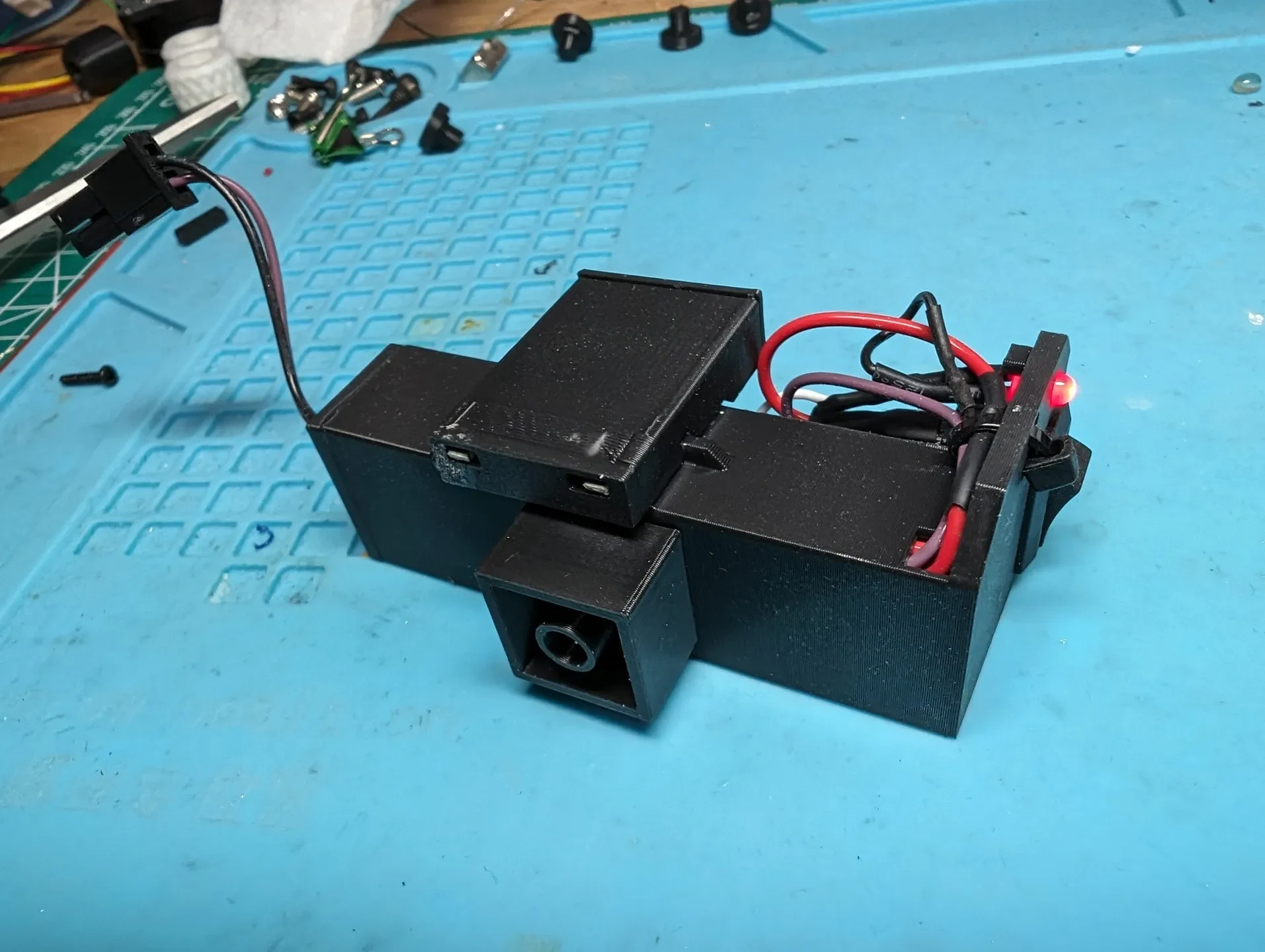

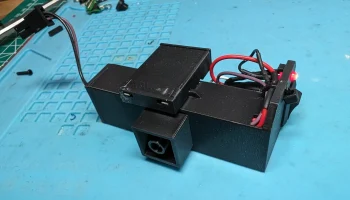

18650 Маунт
Пожалуйста, ознакомьтесь с прилагаемой схемой подключения.
Приклейте распечатанный кубик 2x2 в нижнюю часть крепления 18650.
Припаяйте 5 проводов к модулю TP4056.
Припаяйте провода к выступам на элементе 18650 и проложите провод к боковому отверстию крепления 18650 (куда будет крепиться TP4056).
ТП4056
Вставьте TP4056 проводами в печатную часть TP4056.
Присоединение аккумуляторных проводов к TP4056
Лучший способ сделать это — уже припаять короткие провода к TP4056. Затем осторожно отрежьте провода батарей так, чтобы они совпадали с короткими проводами TP4056. Для каждого подключения аккумулятора достаточно места для небольшой петли провода.
Примечание: провода следует припаивать так, чтобы они выходили из передней части платы. Затем обрежьте заднюю часть паяных соединений близко к задней части платы.
Приклейте крепление TP4056 к боковой части крепления 18650.

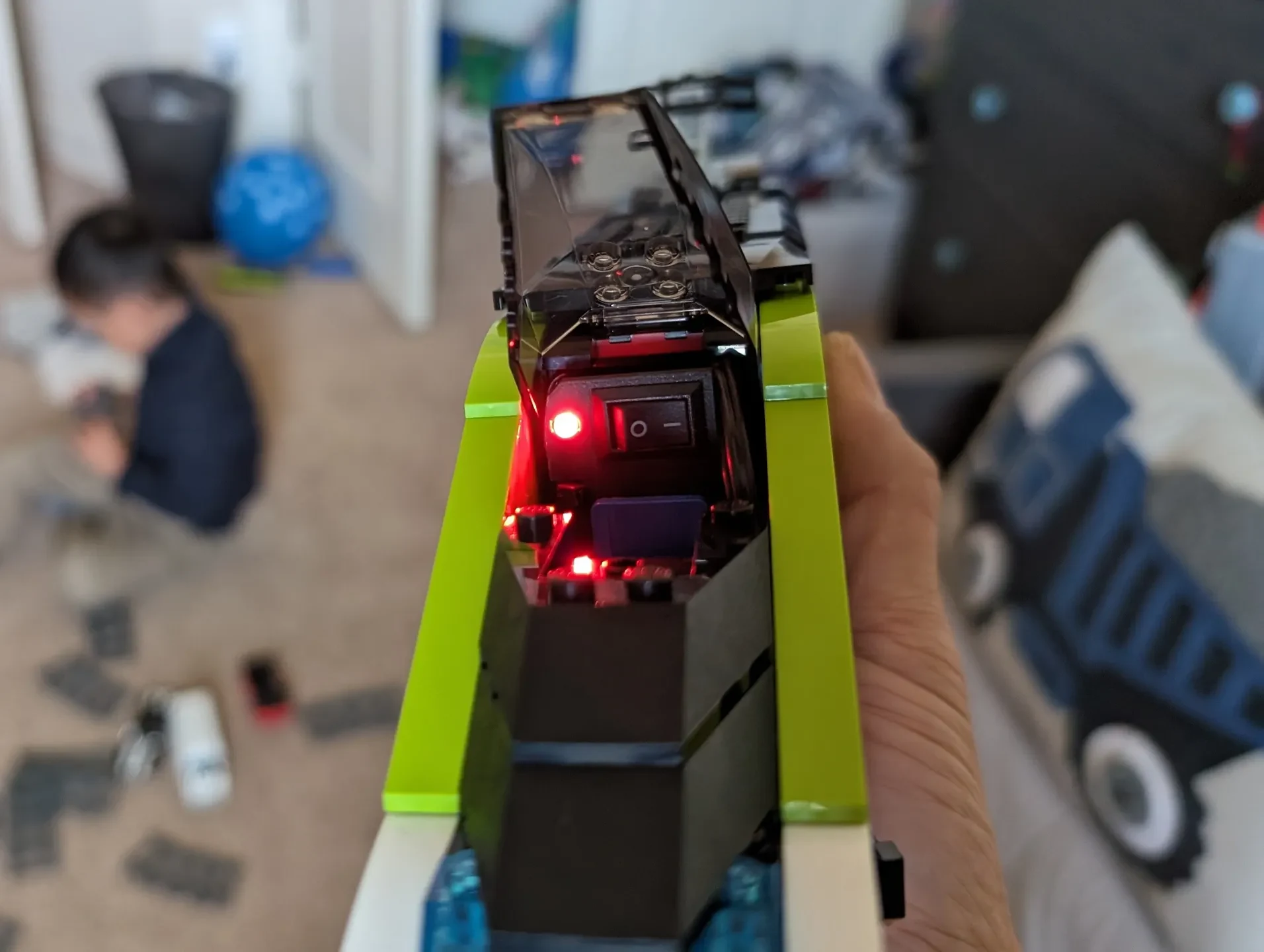

Вставьте кулисный переключатель в крепление 18650.
Собрать светодиод
Припаяйте нужный резистор к светодиоду диаметром 3 мм и добавьте провода. Я использовал ~400 Ом.
С помощью небольшой отвертки вставьте светодиод диаметром 3 мм в отверстие крепления 18650. Он должен выскочить и остаться на месте.
Припаяйте светодиод- к одному из проводов, идущих обратно к TP4056 (V-).
После завершения сборки крепления 18650 приклейте крышку к креплению 18650.

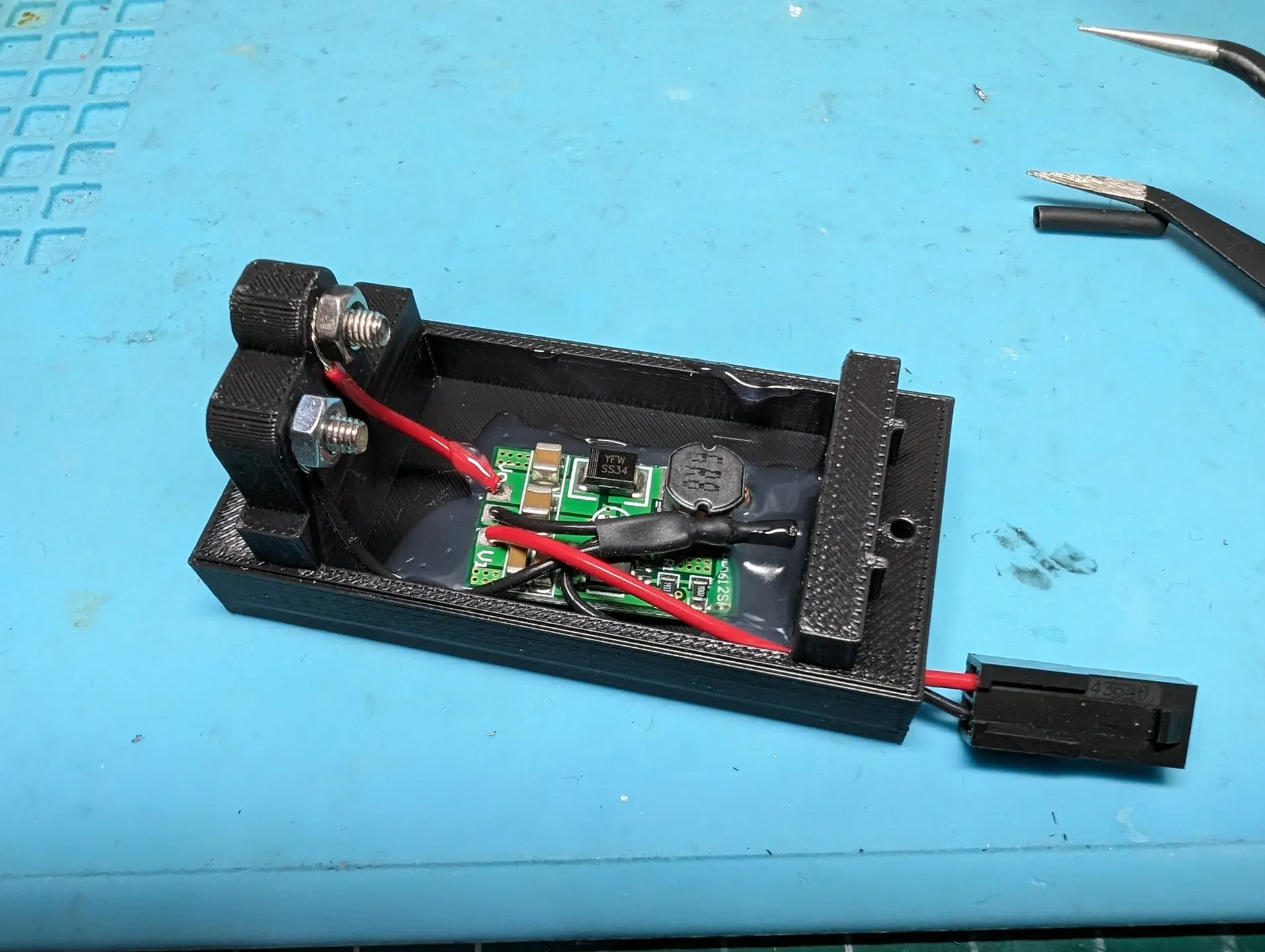

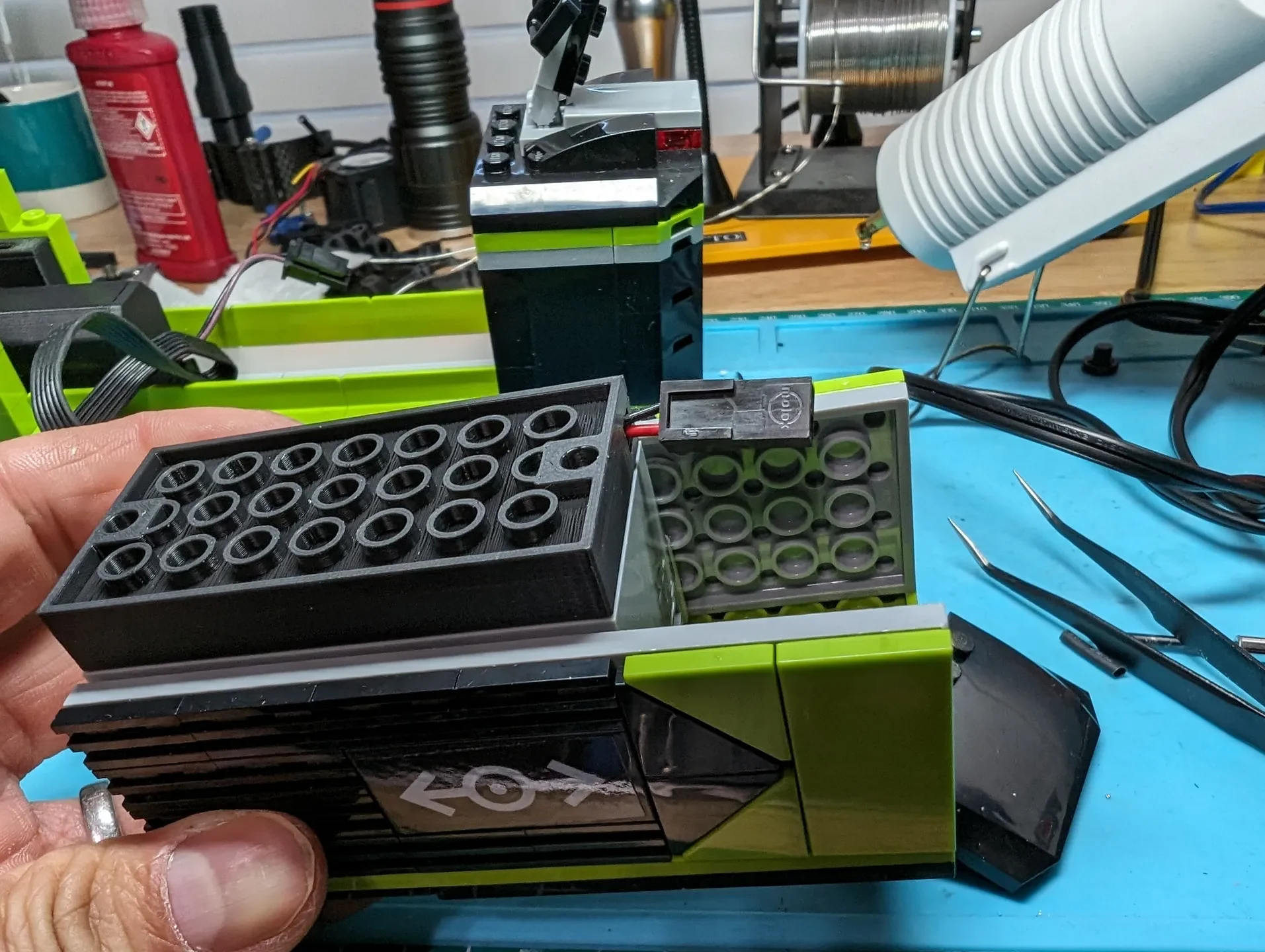

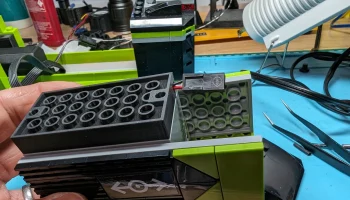

Основание аккумуляторного ящика

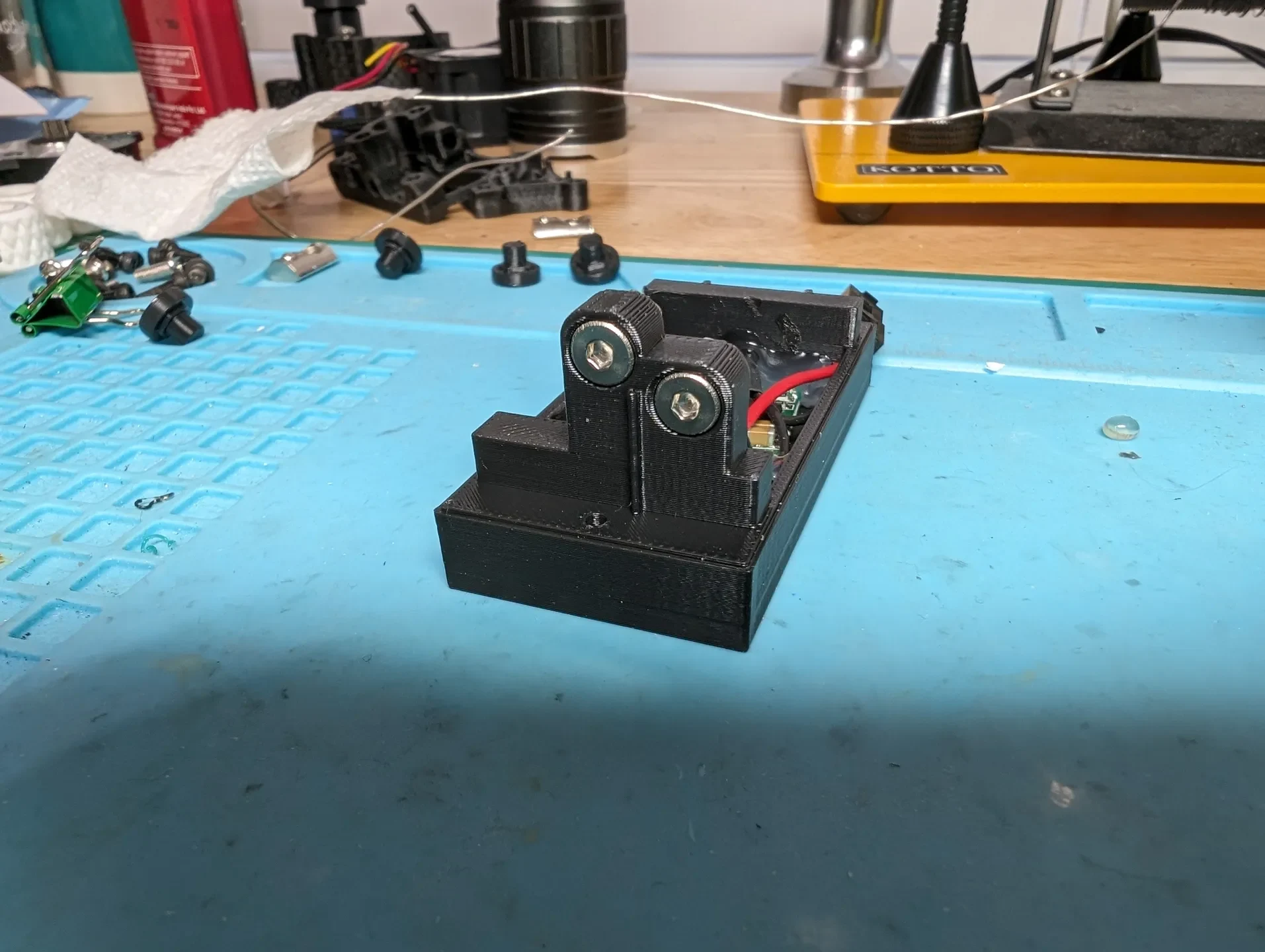

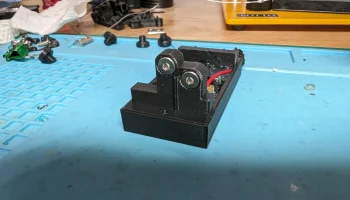

Вверните винты с плоской головкой (FHCS), как показано на рисунках.
Подсоедините выход повышающего преобразователя к задней части FHCS, обернув провод вокруг винта и закрепив его гайкой m3.
(+) повышающего преобразователя идет к более высокому/среднему болту.
(-) переходит к тому, что сбоку.
