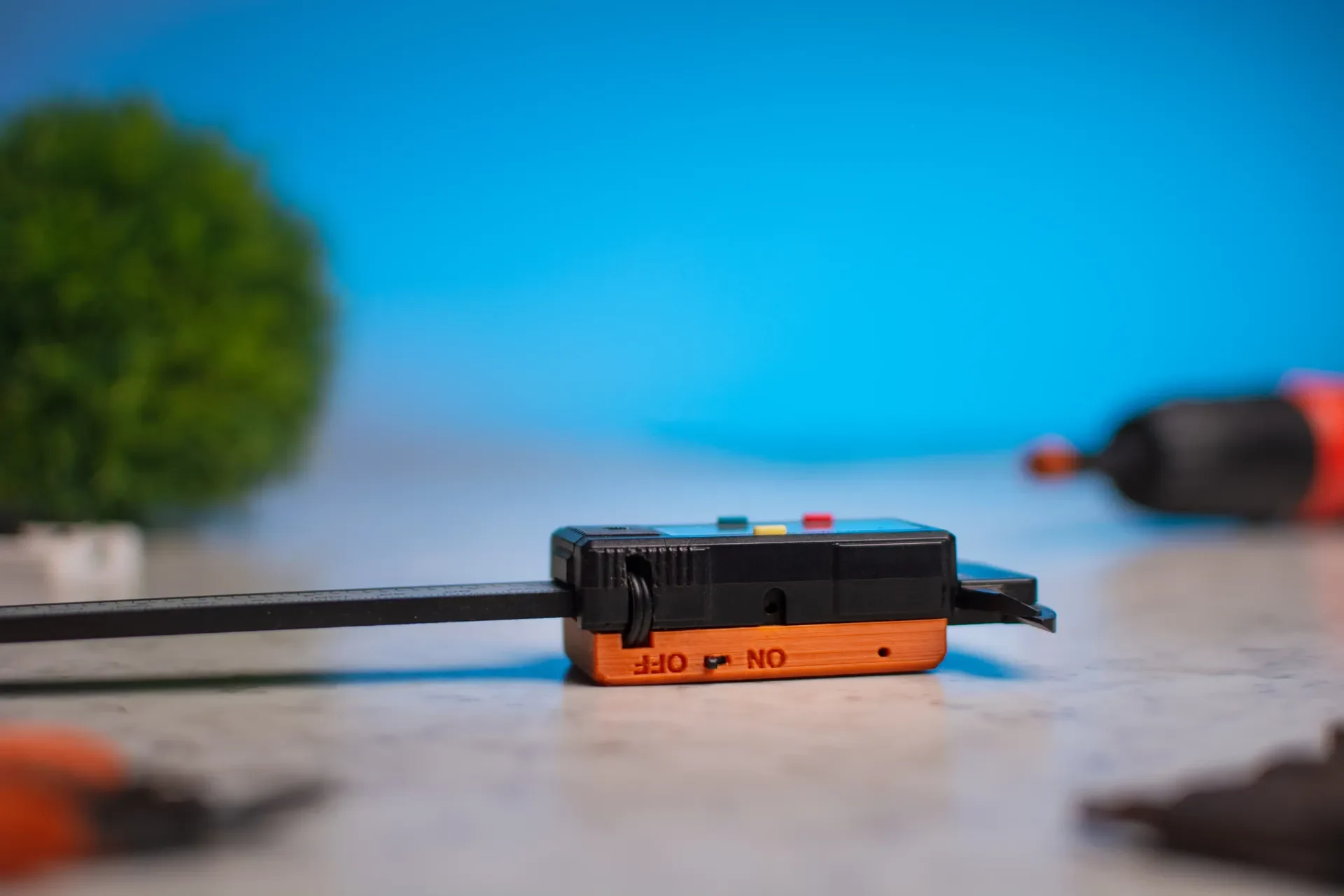

Мод батареи для цифрового штангенциркуля
Мы все ненавидим батарейки типа «таблетка», используемые в дешевых штангенциркулях. Они устарели и всегда заканчиваются, когда они вам нужны больше всего. Проблема на самом деле не в батарейках, а в самих суппортах, поскольку они выключают экран только при нажатии кнопки ВЫКЛ, поэтому обычный переключатель также решит проблему, но почему бы не сделать шаг выше и не решить проблему замены батарей раз и навсегда.
Я использую делитель напряжения, чтобы понизить напряжение с 3,7 В до 1,5 В, предполагая, что потребление тока очень меньше, хотелось бы знать, есть ли лучший способ, чем этот.
инструкция
Распечатайте все детали и подготовьте штангенциркуль. Существует шаблон, который вы можете распечатать, чтобы сделать отверстие для резьбовых вставок.
вставьте резьбовые вставки, убедитесь, что вы не прошли до конца.
вам также нужно сделать небольшую прорезь для проводов (см. изображение).

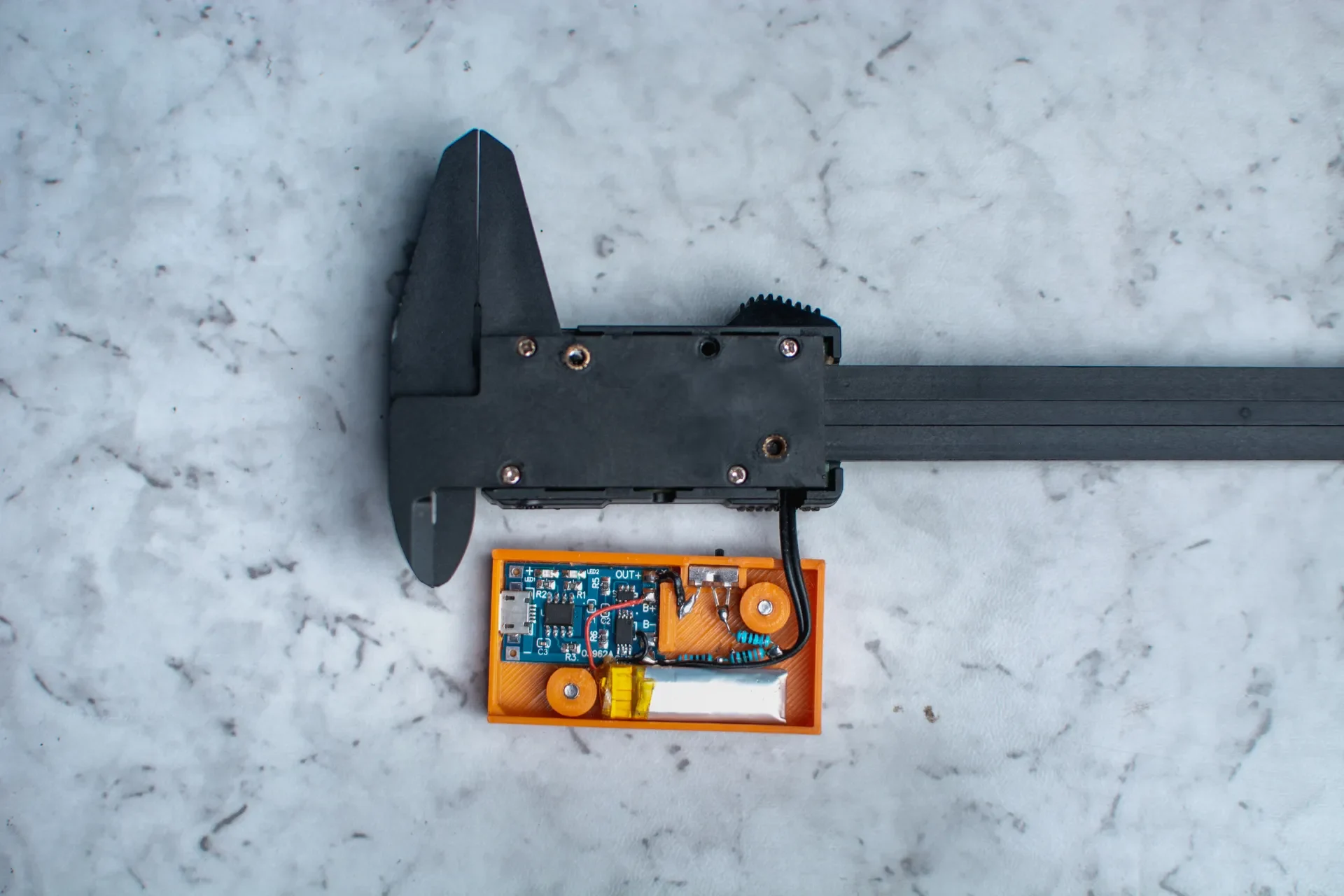

откройте суппорт и припаяйте 2 провода к клеммам +ve и -Ve, выведите два провода наружу и закройте суппорт.

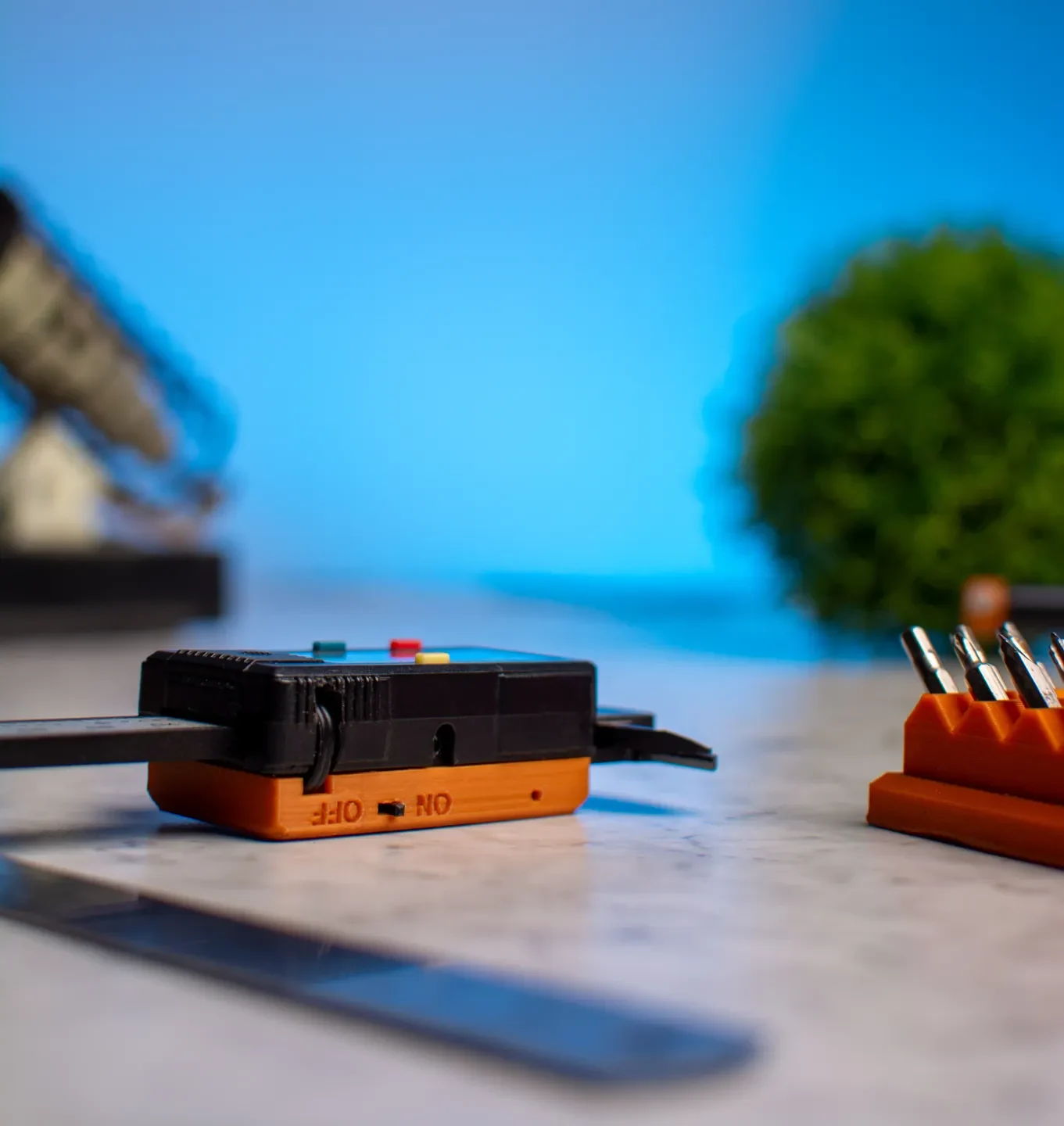

вставьте ползунковый переключатель и приклейте его, если необходимо, затем поместите цепь зарядки и подключите все согласно принципиальной схеме.
поместите все внутрь, используйте винт M3 и прикрутите его.
Список запчастей

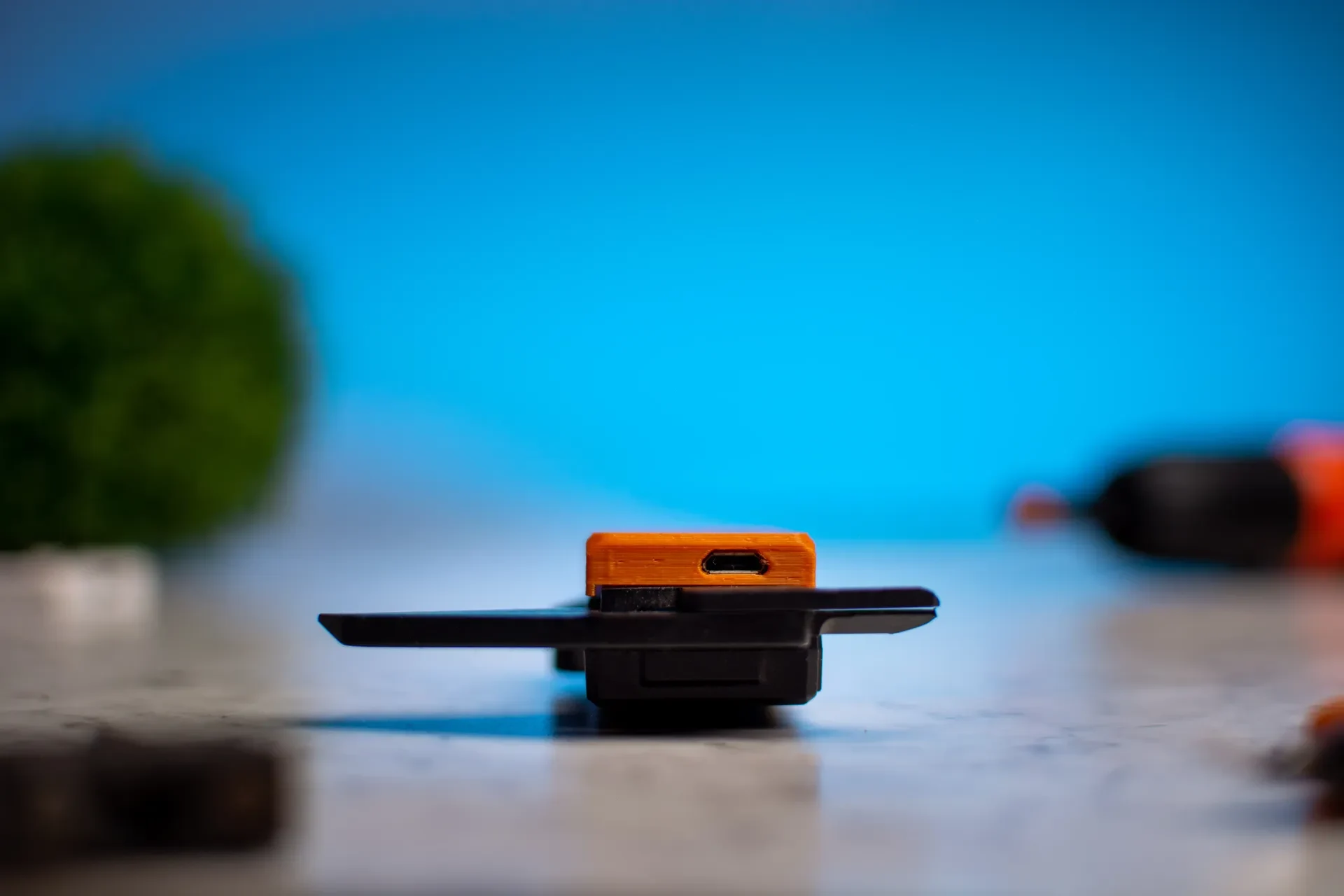

1 схема зарядки tp4056 (микро USB)
Липо-батарея 3,7 В (я использую 80 мАч от старых наушников)
Ползунковый переключатель (SS-12D00G3) https://www.aliexpress.com/item/32809225980.html?spm=a2g0o.productlist.0.0.74173d7epGMXjs&algo_pvid=78d89314-c4ca-4edf-87b3-dc5243095f42&algo_exp_id=78 d89314-c4ca-4edf-87b3-dc5243095f42-0&pdp_ext_f=%7B%22sku_id%22%3A%226451855 0910%22%7D&pdp_pi=-1%3B10.75%3B-1%3B-1%40продажаЦена%3BINR%3Bsearch-mainSearch
резистор 1x1 кОм
Резистор 1x680 Ом (2x330 Ом также подойдут)
2 винта M3 6 мм или M3 10 мм
2 вставки с резьбой M3 3 мм (убедитесь, что их высота не превышает 3 мм)
Инструменты
паяльник
какой-то провод
сверло 3 мм
суперклей по желанию
