Менеджер батареи LiIon 18650 (тестирование, зарядка, раз...

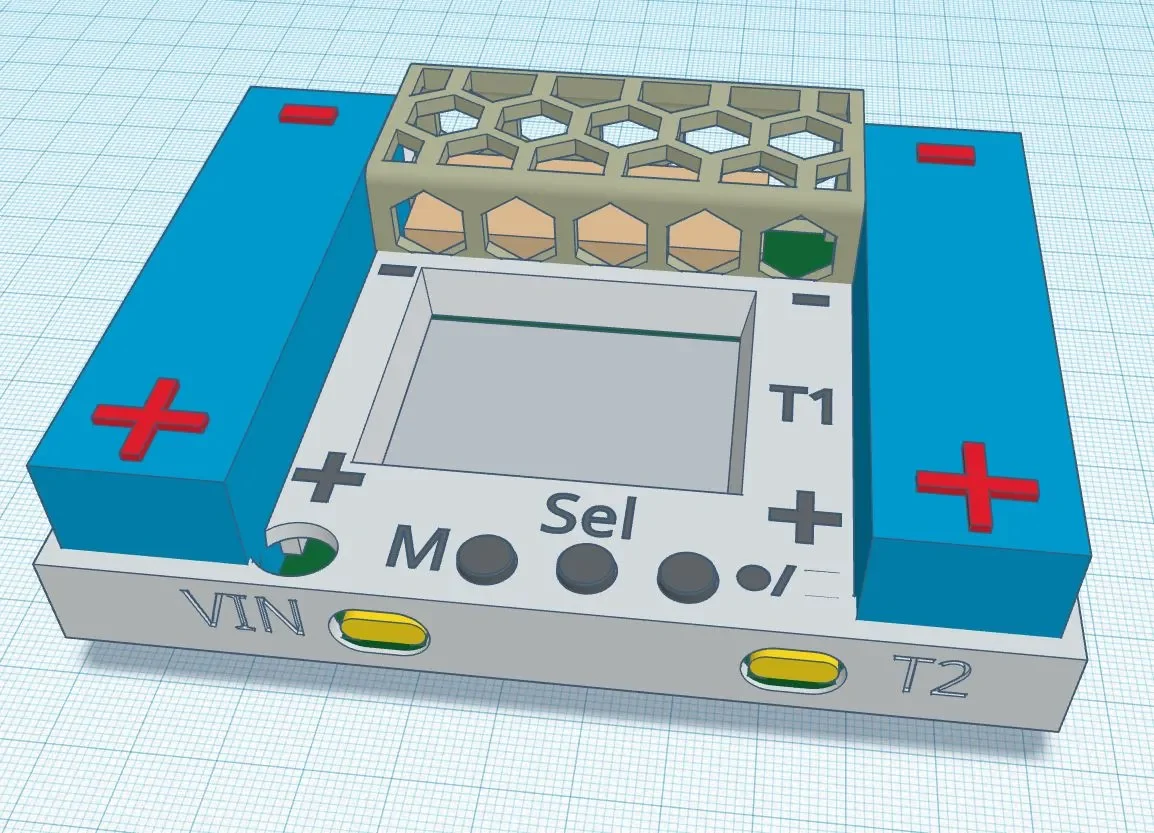

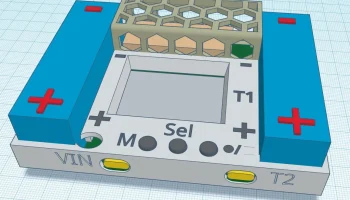

Корпус для тестера аккумуляторов LiIon 18650, зарядное устройство, разрядник.

Состоит из трёх stl-файлов:

Основной корпус
Защитная сетка для двух силовых резисторов (защищает ваши руки и руки других людей)
Три ручки для управления

Напечатано на моем MK3S+ из PLA, за исключением случаев, когда защитная сетка из ABS для лучшей термостойкости.

Сборка немного хлипкая! После печати ручек рекомендую тщательно раскрыть их римером Ø3,5 мм, переворачивать ручку во время накатки. Затем в перевернутом положении вставьте три ручки в корпус и наденьте корпус на тестер. Это что-то деликатное!

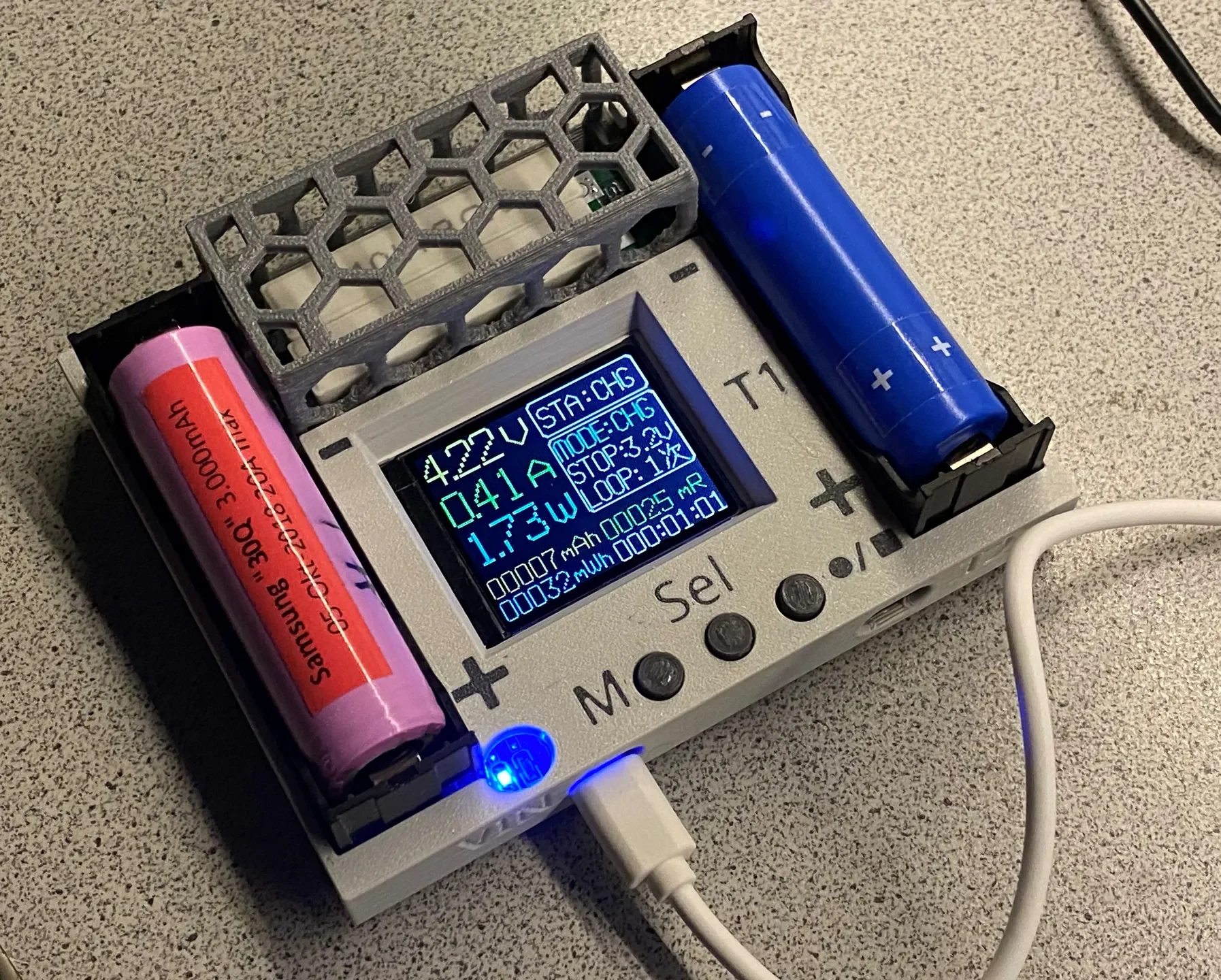

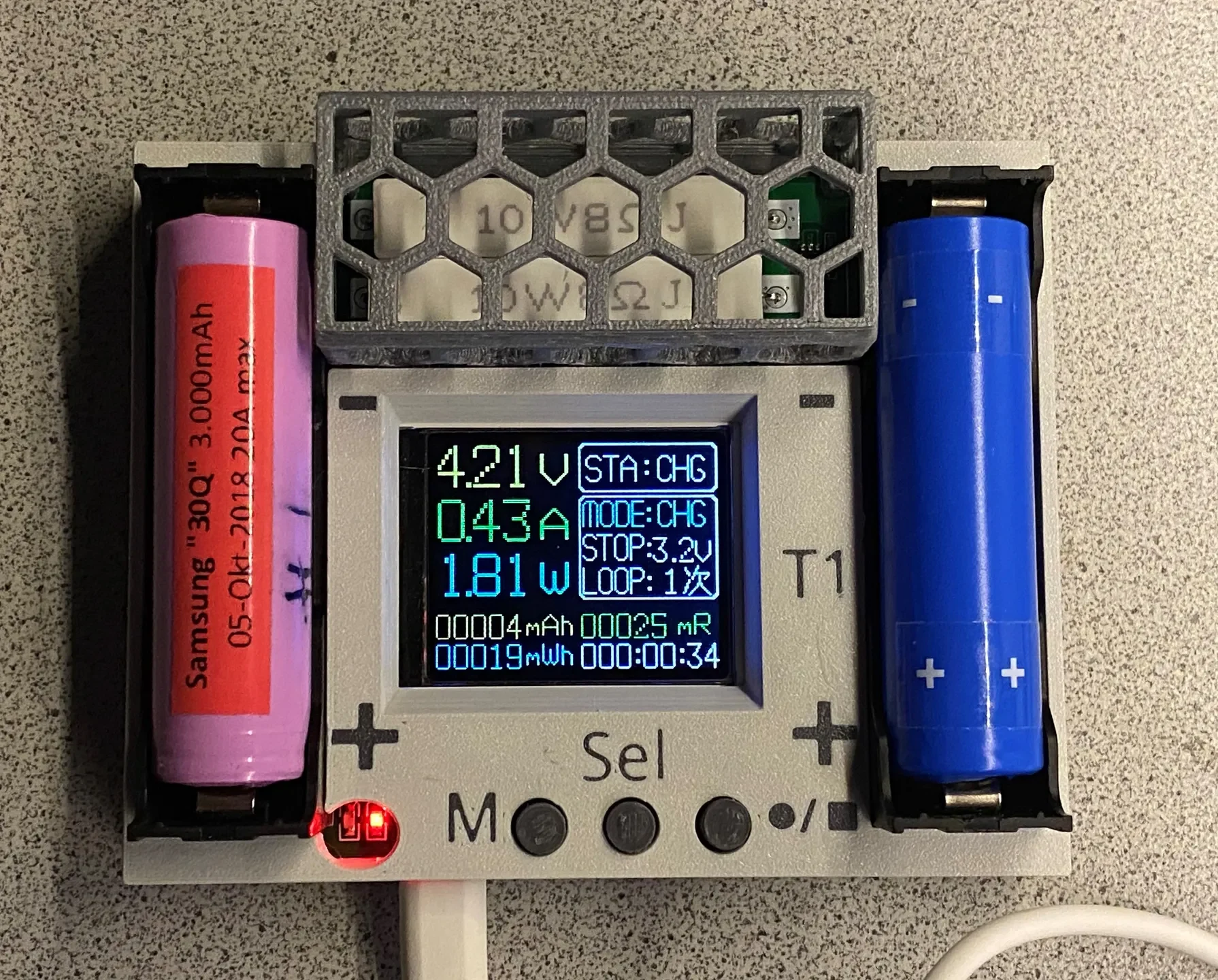

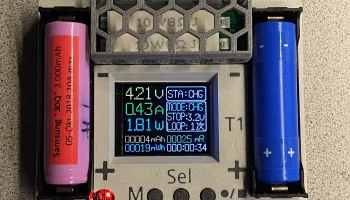

Сначала снимите защитную пленку с дисплея! Затем тщательно откройте задние боковины (вся конструкция имеет П-образную форму!) и, ко��да три ручки защелкнутся, можно привести корпус в конечное положение. Внизу я лишь нанес немного клея UHU на край печатной платы и корпуса. У меня нет намерения открывать его снова. Но я мог!

Удачи в сборке.

Не позволяйте устройству работать незаметно! Соблюдайте инструкции.

Я закрепил все под печатной платой каплей клея. У меня работает нормально.
