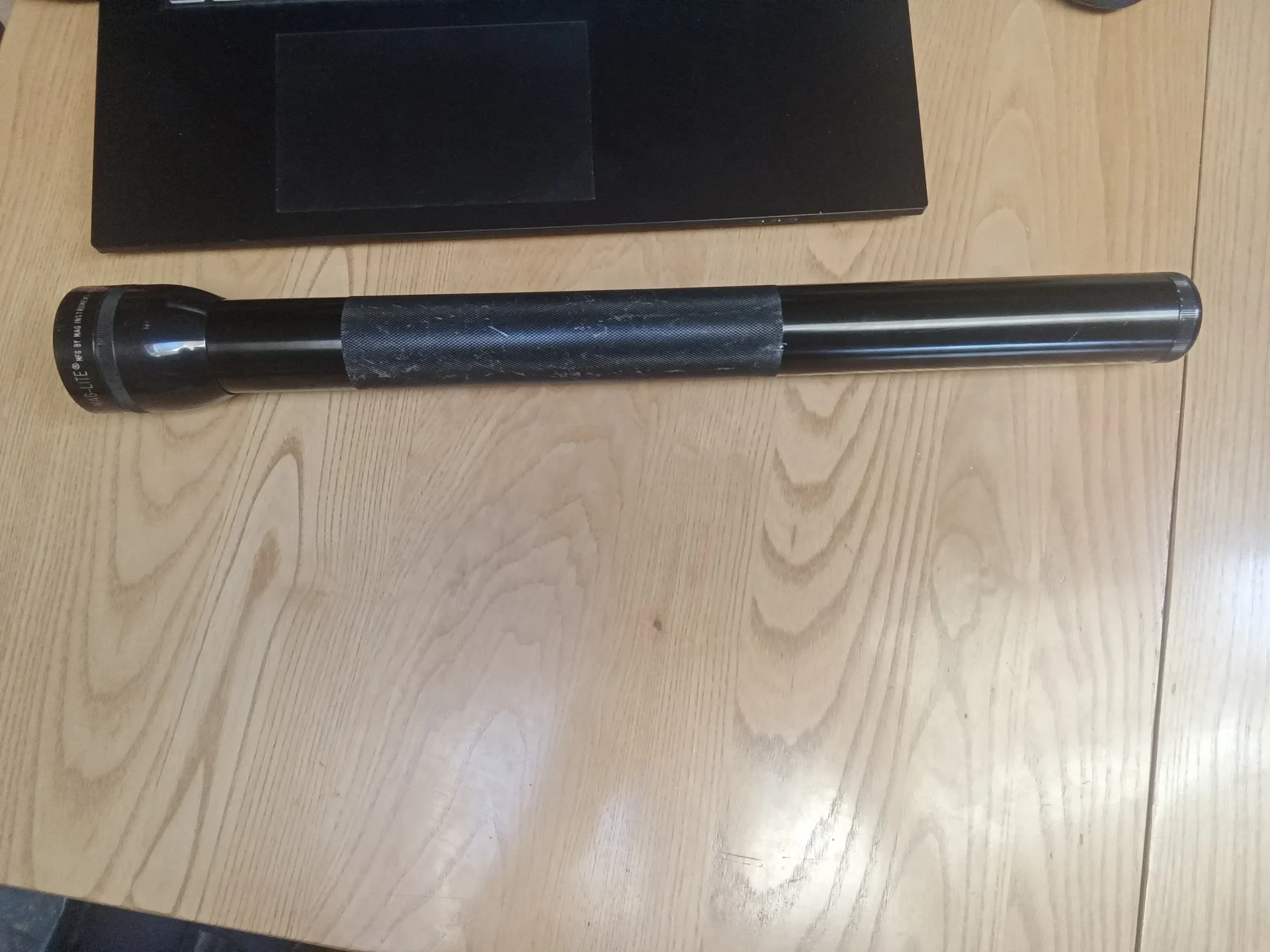

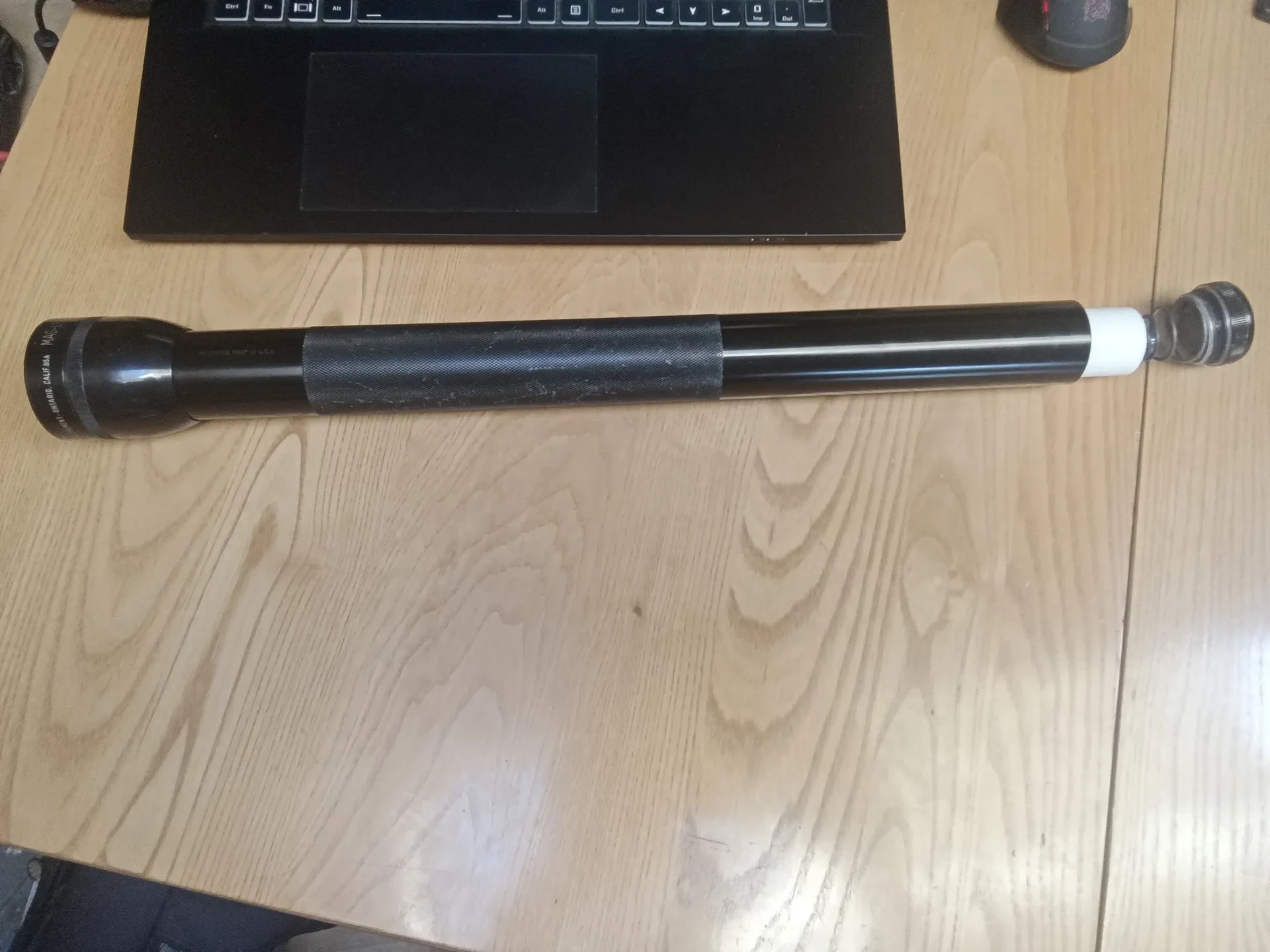

Проставка для замены 6 D-cell Maglite на 5 18650
Вот все детали, которые я использовал для преобразования этого фонаря в литиевый и из галогенного в светодиодный.
Распечатайте указанную выше проставку.
Распечатайте 5 адаптеров форм-фактора 18650 — Dcell от isquared: https://www.printables.com/model/759117-battery-adaptor-18650-to-d-cell
Приобретите светодиодную лампочку, рассчитанную на напряжение не менее 21 вольта. Вот тот, который я получил на Amazon: https://www.amazon.ca/dp/B07YBS4X67?ref=ppx_yo2ovbought_dt_b_fed_asin_title (2 комплекта светодиодных лампочек для фонарика eecoo, светодиодная лампа для фонарика мощностью 5 Вт, 6-24 В P13.5S, комплект для переоборудования светодиодов для замены рабочих лампочек фонарика)

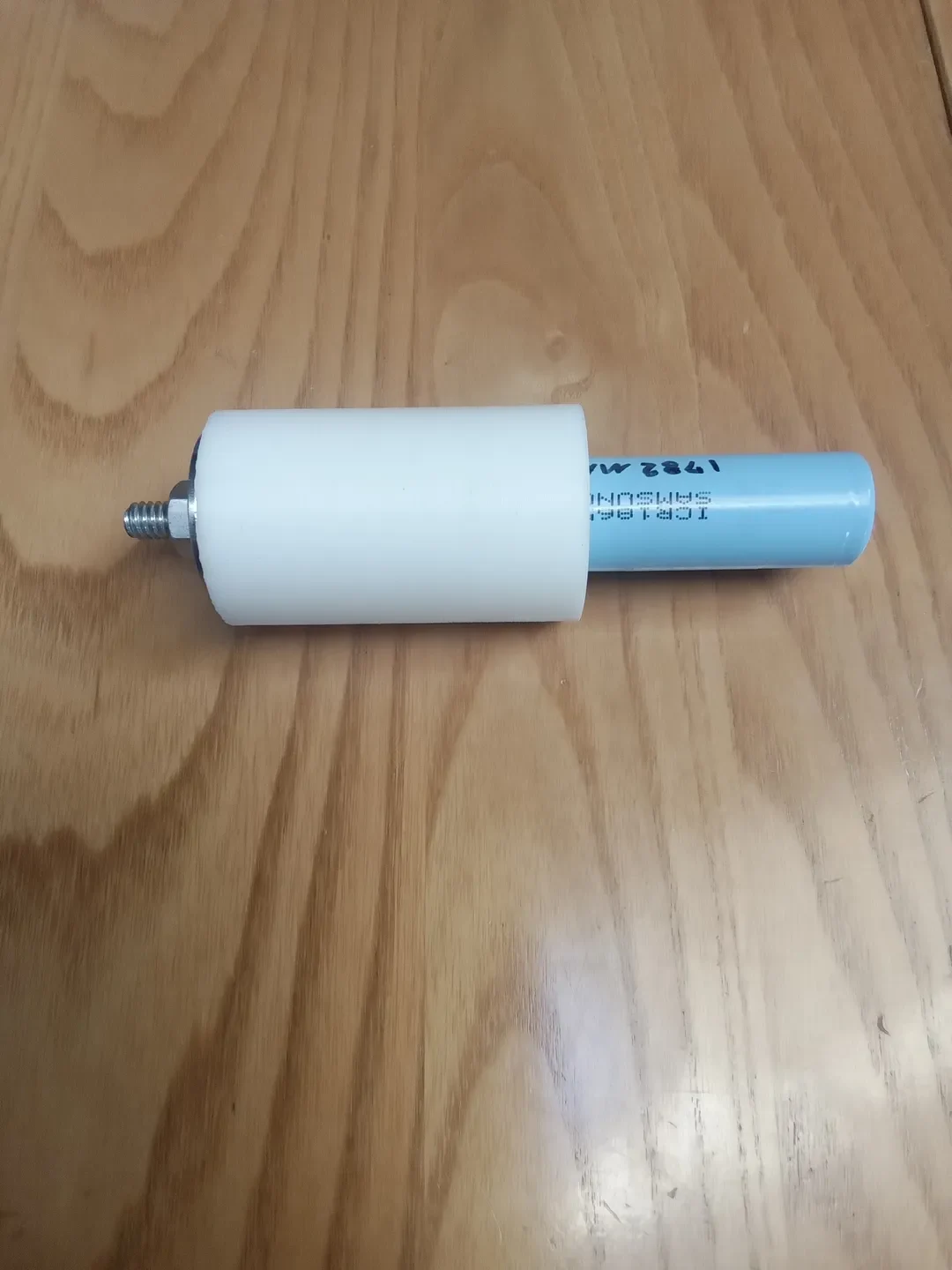

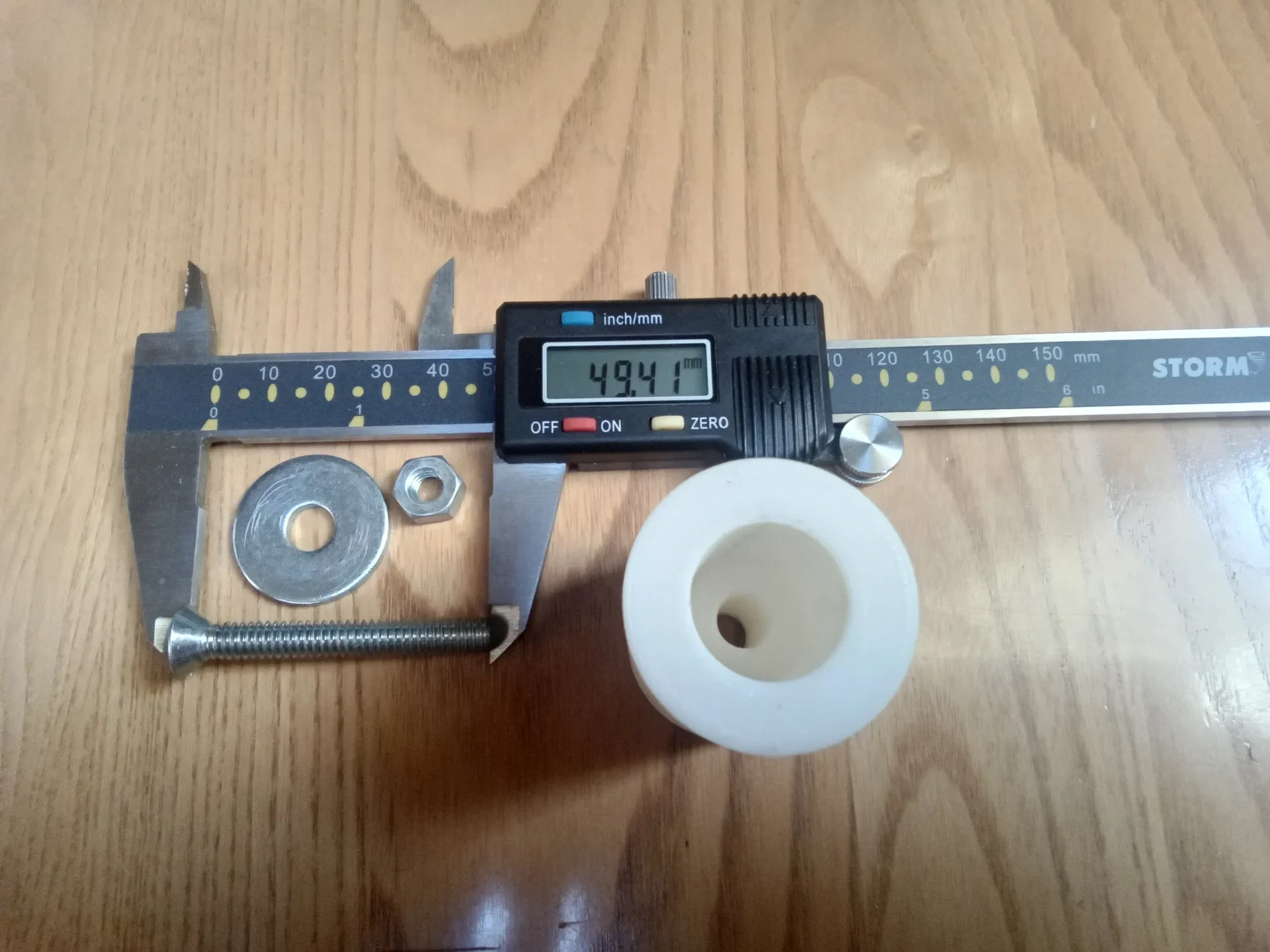

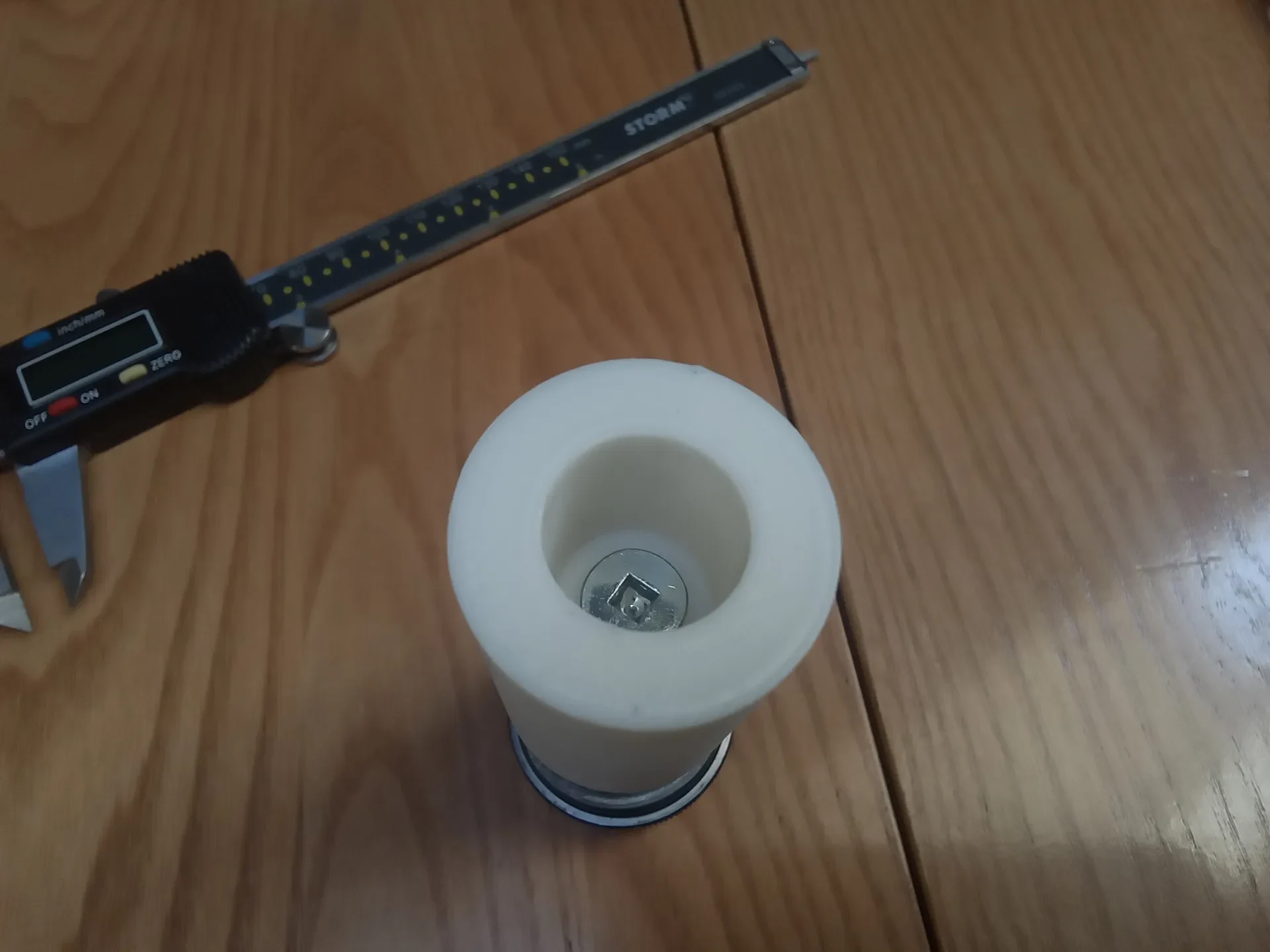

Вам понадобится дополнительное оборудование, как показано на рисунках, для проведения энергии через прокладку. Это можно сделать разными способами, поэтому я просто использовал несколько имеющихся у меня гаек и болтов). Я использовал болт: 49x6,20 мм, гайку: любую, подходящую, шайбу 27 мм внешнюю с отверстием 8 мм.
Файл Freecad прилагается, потому что открытый исходный код — это круто!
Примечание: во время преобразования я понял, что светодиод потребляет напряжение 6-24 В, поэтому, если представится такая возможность, он разрядит пять последовательно соединенных 18650 до такой степени, что их невозможно будет перезарядить. Поэтому я настоятельно рекомендую следить за напряжением каждые несколько часов или устано��ить внутри проставки схему для отключения или мигания света при низком напряжении. Если вы создадите решение раньше меня, опубликуйте его и дайте мне знать!
