"Плавающие" полки на присоске для ванной, кухни и т. д.

Вот система стеллажей и хранения, в которой используются присоски, чтобы подвешивать их к любой гладкой непористой поверхности, например стеклу, плитке или полированному металлу. Присоски могут вызывать раздражение на глазу, поэтому их особенностью является то, что они скрывают присоски, поэтому вы их не видите, и результат аналогичен «плавающим» полкам, когда все монтажное оборудование спрятано внутри самой полки. Преобразите свою ванную комнату возле раковины или душа! Добавьте новый уровень организации в свой кухонный холодильник! Начните добавлять полки к своим окнам!

Текущие детали предназначены для использования с присосками диаметром 1 1/8 дюйма с пуговицей/грибовидной головкой. Я использовал именно эти от Kinter и просто удалил металлические крючки. Похоже, что похожие/идентично выглядящие детали доступны из ряда источников — я не могу гарантировать совместимость с любой другой присоской, но вот несколько потенциальных мест, где можно купить подходящие крючки для присосок: Uline, McMaster-Carr, Amazon.

В эту загрузку я включил файл проекта STEP «Точка крепления присоски» и Fusion 360 для всех, кто хотел бы использовать эту конструкцию и создавать свои собственные детали. Если у вас есть присоски разного размера, вы можете использовать эти файлы для изменения размера по мере необходимости.

Установка:

Прикрепите одну присоску к поверхности.
Используя напечатанную деталь в качестве образца, прикрепите вторую присоску так, чтобы она совпадала с другим отверстием напечатанной детали.
Расположите напечатанную деталь на поверхности так, чтобы кнопки на присосках вошли в отверстия.
Сдвиньте напечатанную часть вниз так, чтобы кнопки на присосках вошли в пазы замочных отверстий.

В настоящее время есть возможности для улучшения процесса установки — шаблон или приспособление для установки присосок очень помогли бы. Наблюдение за нужными позициями может быть болезненным.

Файлы:

Точка крепления присоски — используйте ее, если вы хотите создать свои собственные детали, используя концепцию «плавающих» полок на присоске. Эта деталь спроектирована таким образом, чтобы не требовать какой-либо поддержки при печати в вертикальном положении. Имейте это в виду, если вы проектируете свою собственную деталь, которая может потребовать, чтобы точка крепления присоски была ориентирована вбок или горизонтально во время печати — опоры могут запутаться.

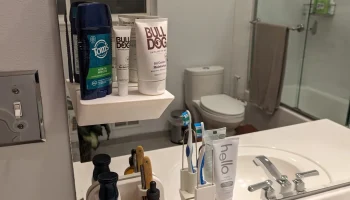

Плавающая полка на присоске 100х45 мм — базовая полка для мелких предметов. При печати сверху вниз не требуется вспомогательный материал.

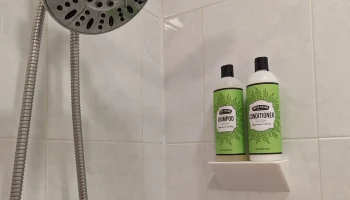

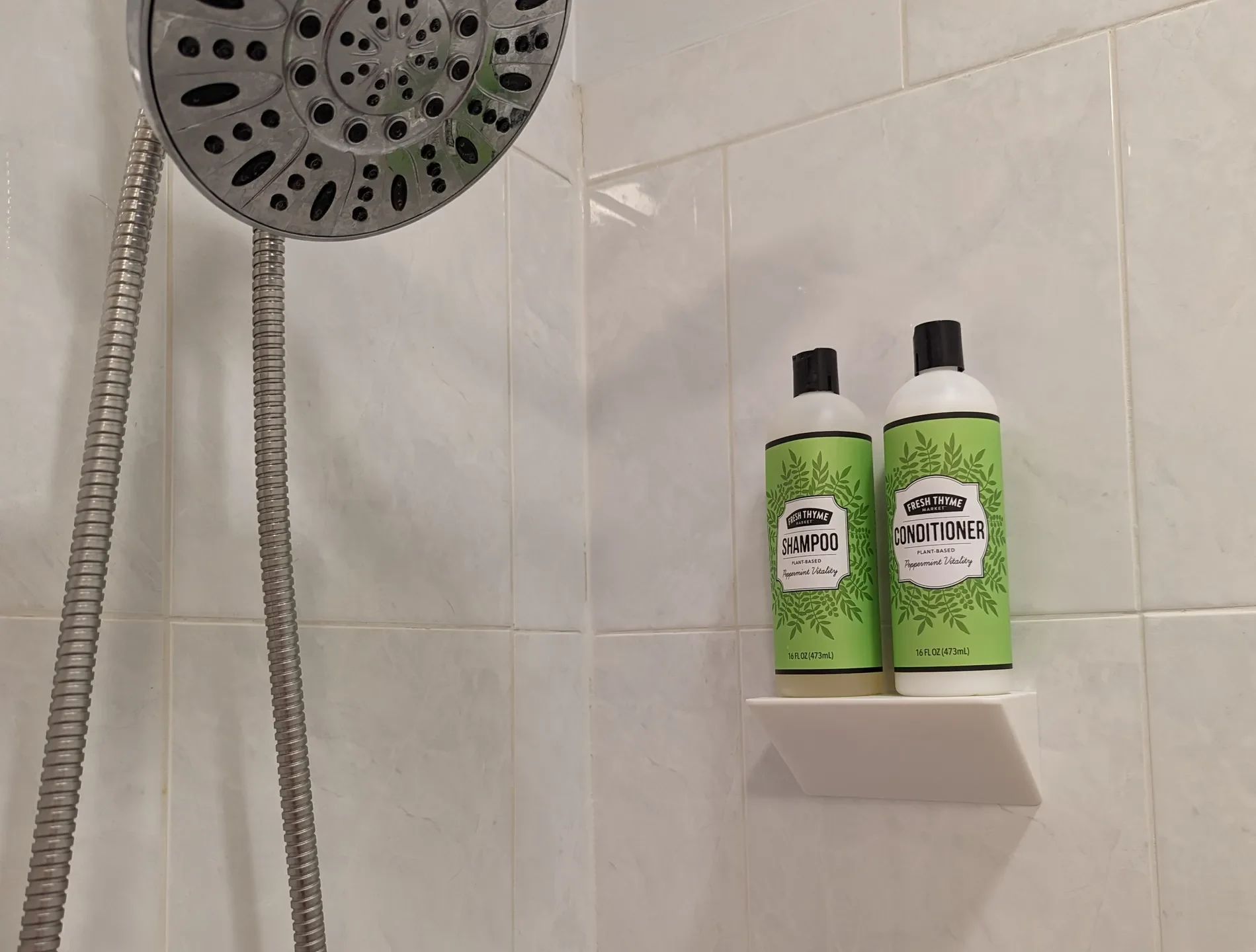

Плавающая полка на ��рисоске 150x80 мм — базовая полка для предметов немного большего размера. При печати сверху вниз не требуется вспомогательный материал.
Плавающая подставка для бритья на присоске — ремикс подставки для бритья, которую я разработал много лет назад для работы с этой новой системой присосок. В нем находится металлическая банка с мылом для бритья, помазок для бритья, опасная бритва и стеклянная бутылка на 4 унции, в которой хранится масло жожоба, которое я использую в качестве увлажняющего крема после бритья. Для нависающих держателей щеток и бритв необходим вспомогательный материал.

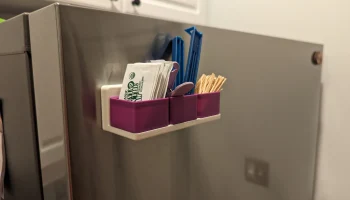

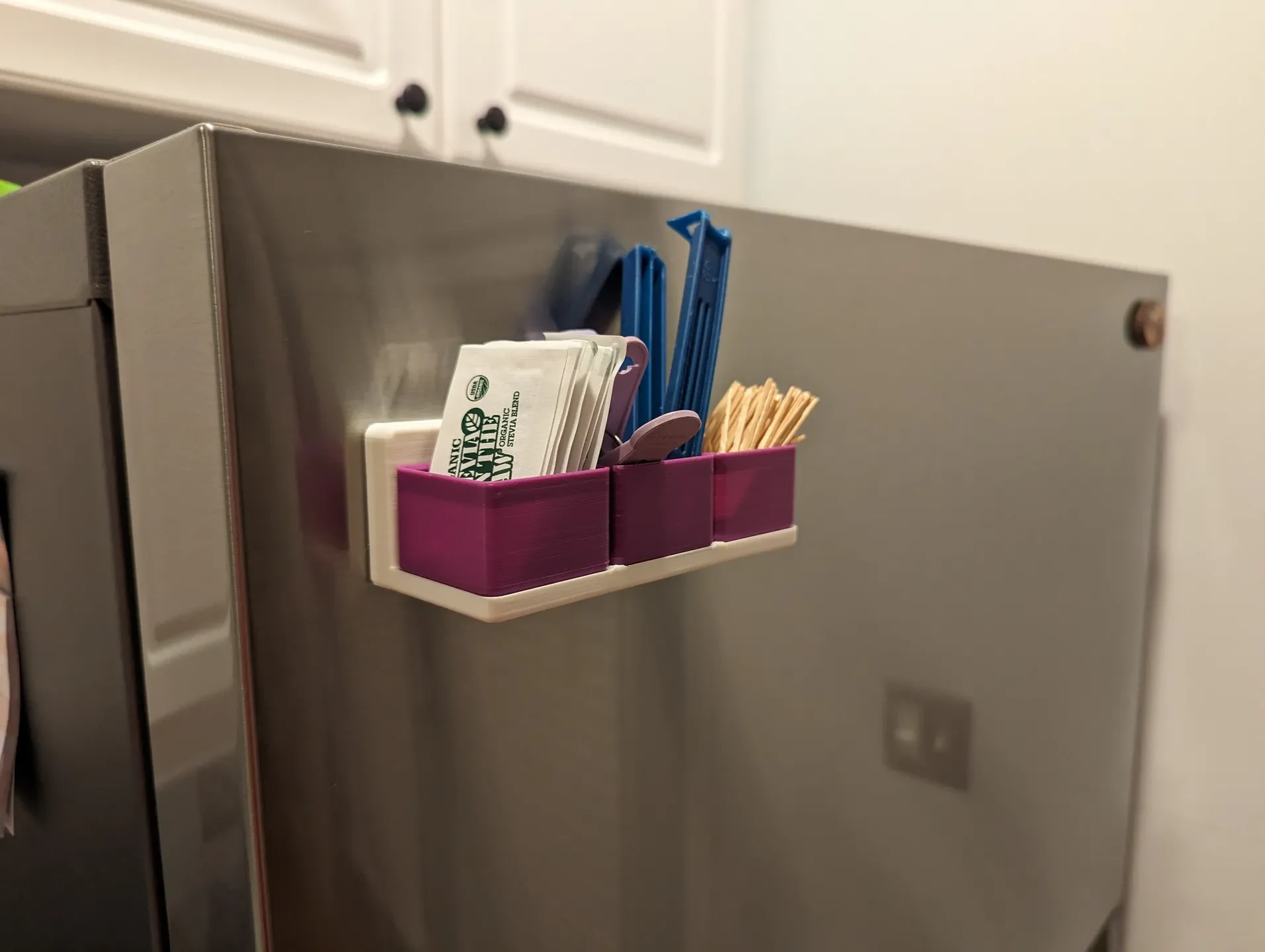

Плавающая полка Gridfinity 3x1 — спасибо Заку Фридману за то, что Gridfinity появился в мире. Это любящая смесь Gridfinity и моих плавающих полок на присосках. Никакого вспомогательного материала не требуется.
Держатель для зубной щетки и скребка для языка. Мне нужен был про��той способ держать эти два предмета. Я просто приклеил его горячим клеем на полку размером 100х45 мм, которую видно на моих фотографиях. Ничего особенного, но я мог бы также поделиться этим файлом. Никакого вспомогательного материала не требуется.

Справочная информация:

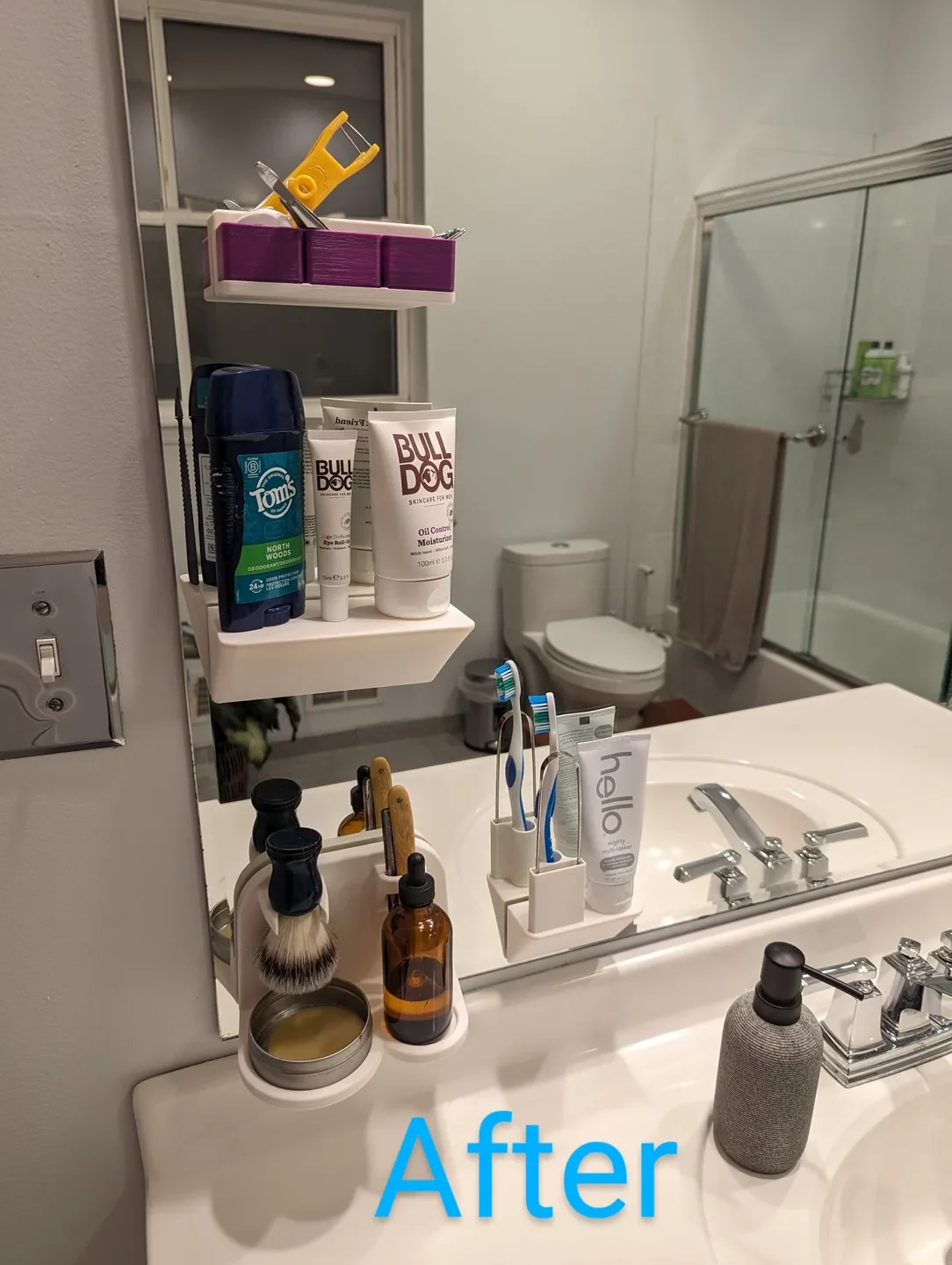

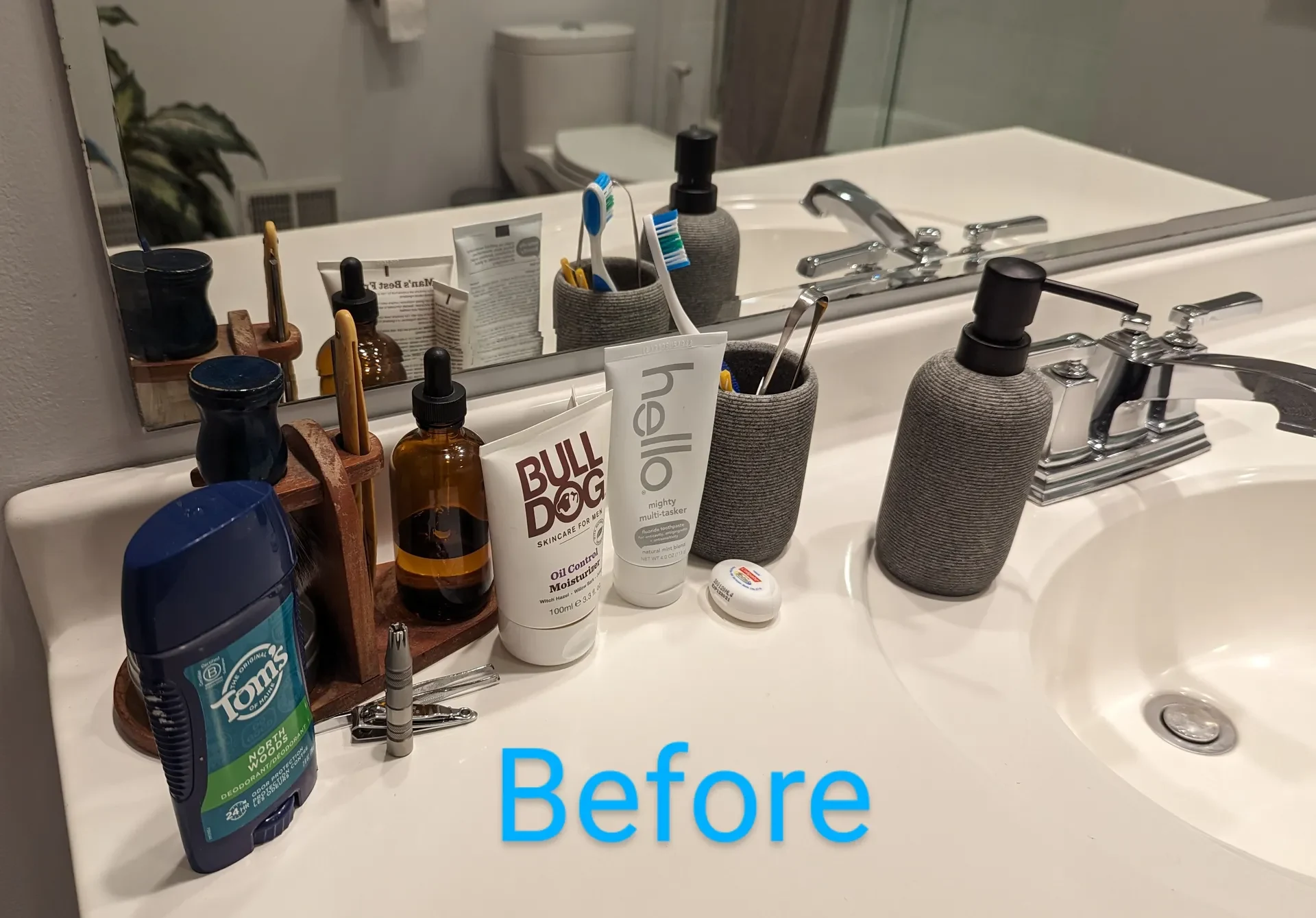

В квартире, которую я сейчас снимаю, есть большое зеркало над туалетным столиком в ванной, и единственное место для хранения поблизости, чтобы быстро получить доступ к общим вещам, находится на столешнице. Я замечаю, что мои вещи загромождаются, когда у меня есть только место на столешнице, а мыть столешницу становится хлопотно, когда вокруг так много вещей. Я хотел убрать свои вещи со столешницы и со стены, но, поскольку я только снимаю в аренду, мне нужно было найти неразрушающий подход, и здесь есть присоски. Мне не нравится внешний вид присосок, ��оэтому я разработал этот метод их сокрытия.

Будущие шаги:

Я хотел бы переработать файлы дизайна, сделав их параметрическими, чтобы упростить создание новых размеров и форм полок.
Я хотел бы добавить сотрудничество
