Fractal Baby North - корпус Raspberry Pi (3, 4 и 5) + BIGTRE

Fractal Design загрузила файлы своей модели на свой сайт:

 https://www.fractal-design.com/north-pi-3d-files/

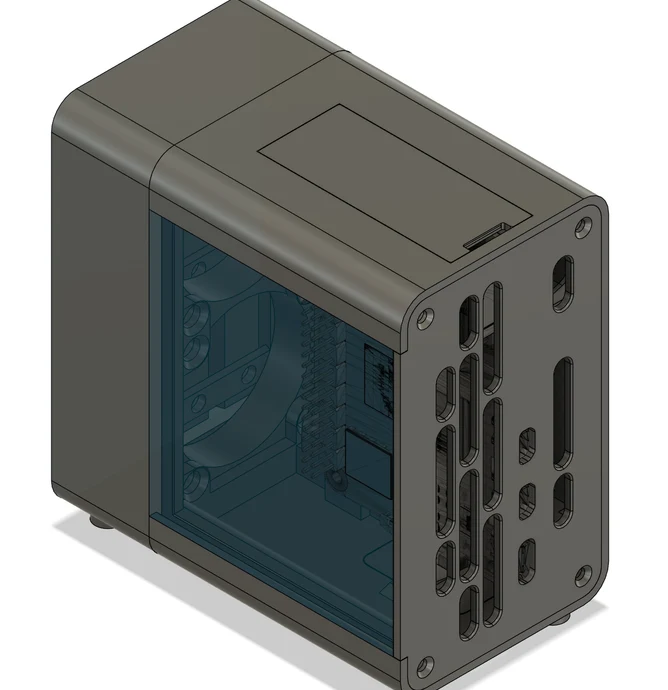

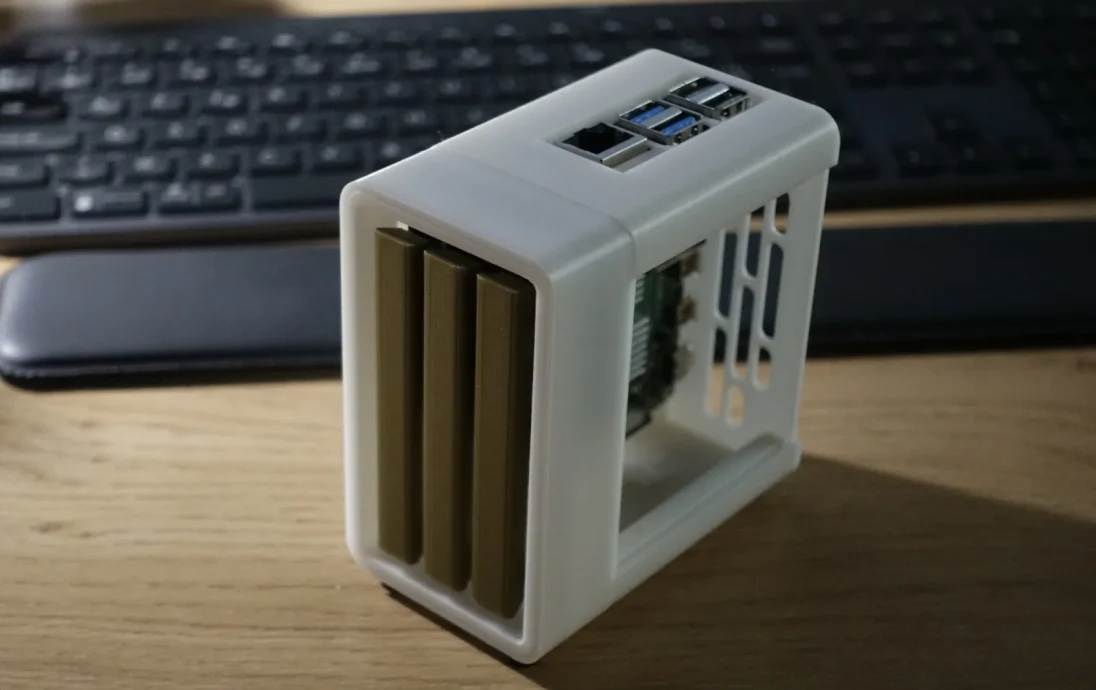

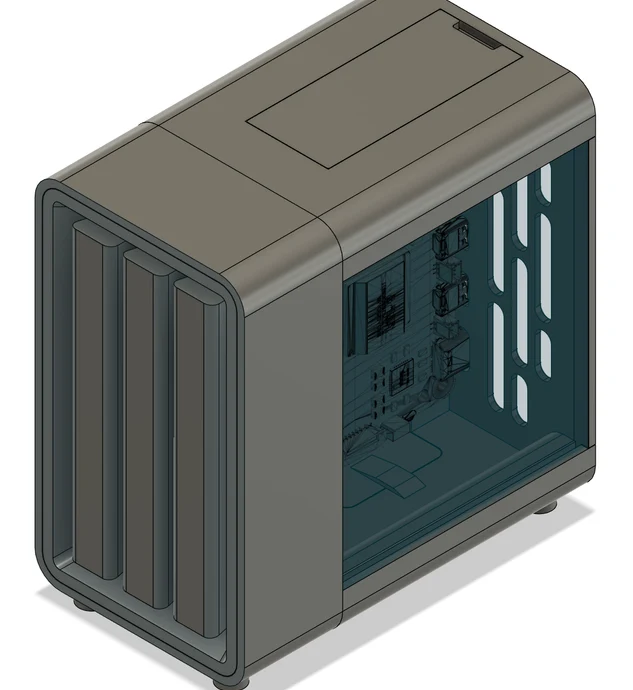

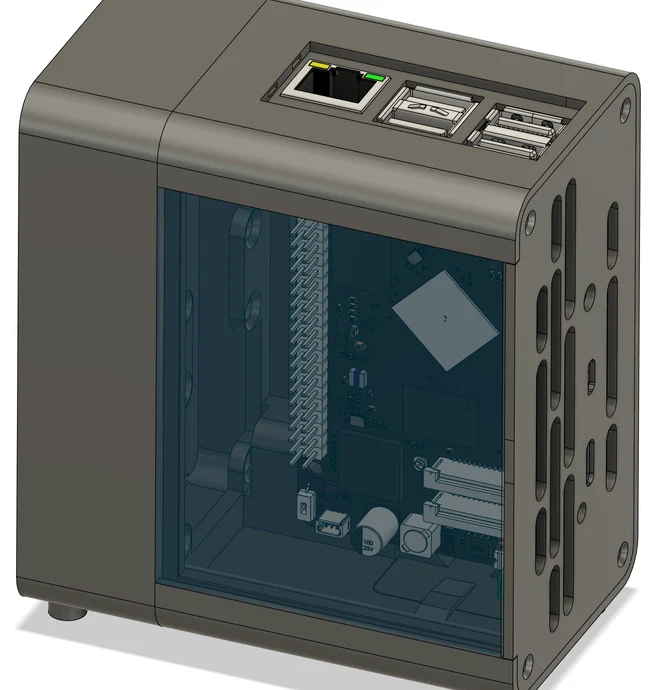

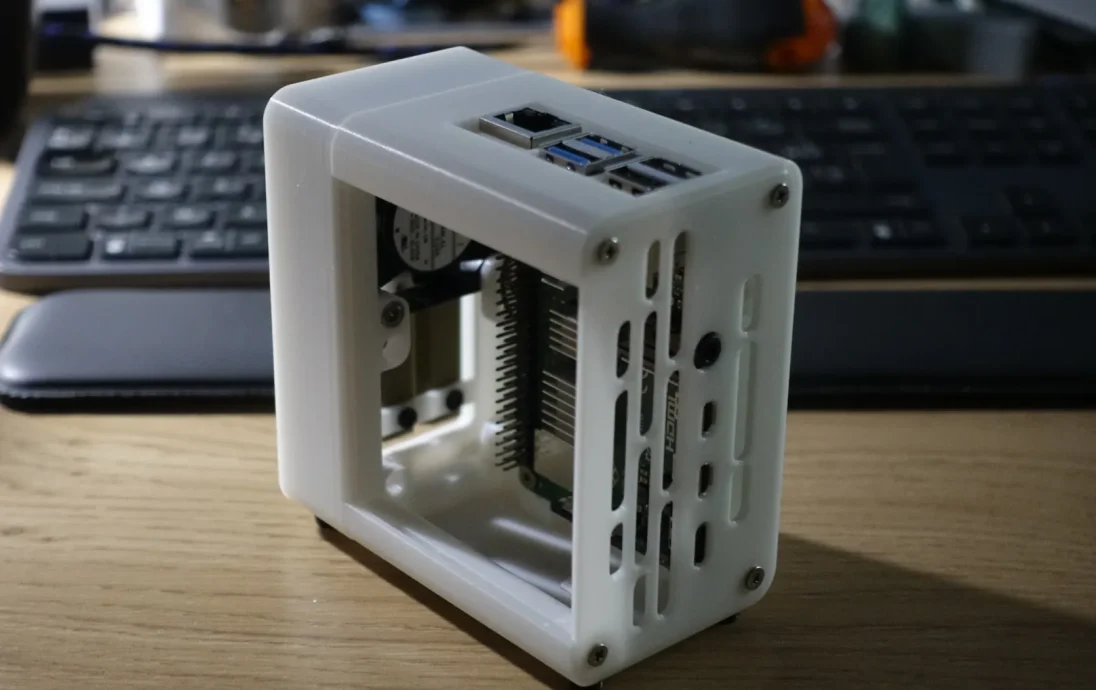

Это мой взгляд на фрактальный малыш севера.

РЕДАКТИРОВАНИЕ 3 августа 2024 г.

Добавлена версия BBT pi 2 (для подноса и ножек используйте малиновую версию)

РЕДАКТИРОВАНИЕ 23 июля 2024 г.

Я выдвинул крепления вентилятора на передний элемент (как на OG), добавил место для размещения кабелей вентилятора и немного почистил дизайн.

Изменен размер отверстия для крепления пи до 3,9 мм, чтобы можно было использовать дешевую термовставку (M2,5x3x4 мм).

Остальные отверстия можно использовать с термовставками M3x3x4,6 мм (или M2,5x3x4,6, как на кухне с ЧПУ).

Я рекомендую не использовать вставки M3 для крепления Pi, потому что вам придется просверлить отверстия в плате Pi диаметром 3 мм! (Я сделал это, но вам, вероятно, не следует!)

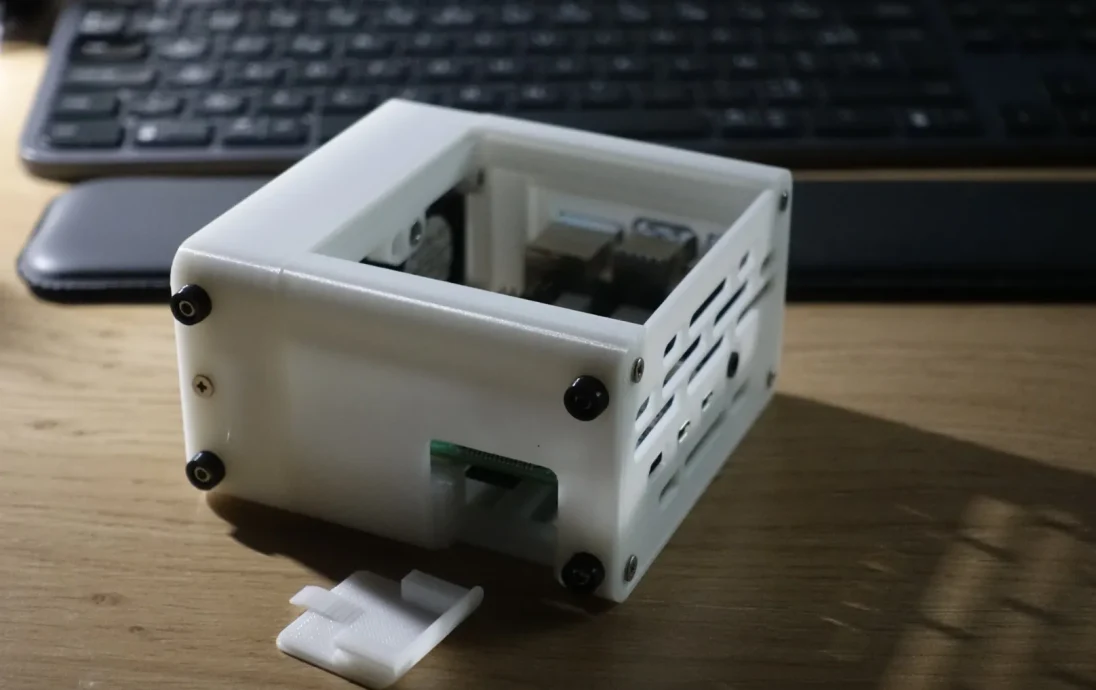

На основной корпус и лоток необходимо напечатать опоры. Если лоток трудно вставлять/извлекать, можно немного подрезать места, где были опоры, и он должен легко скользить.

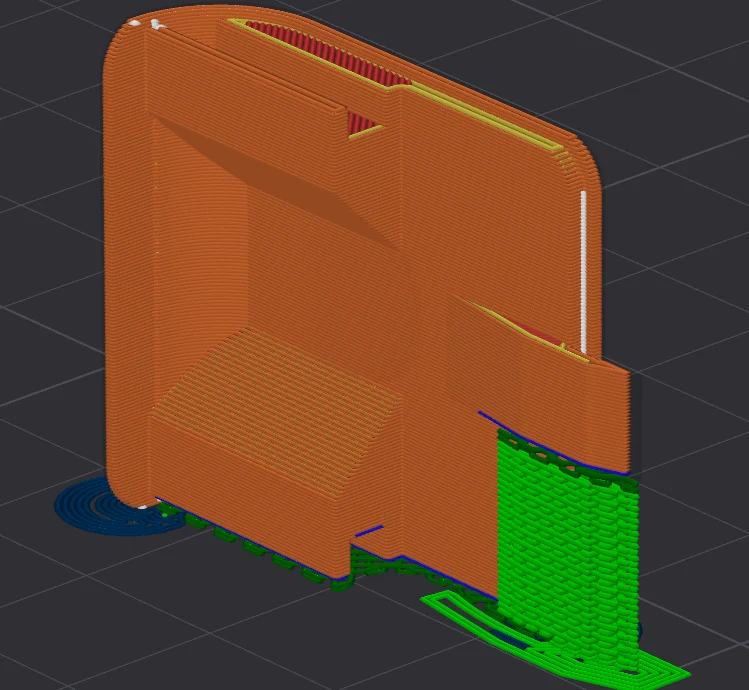

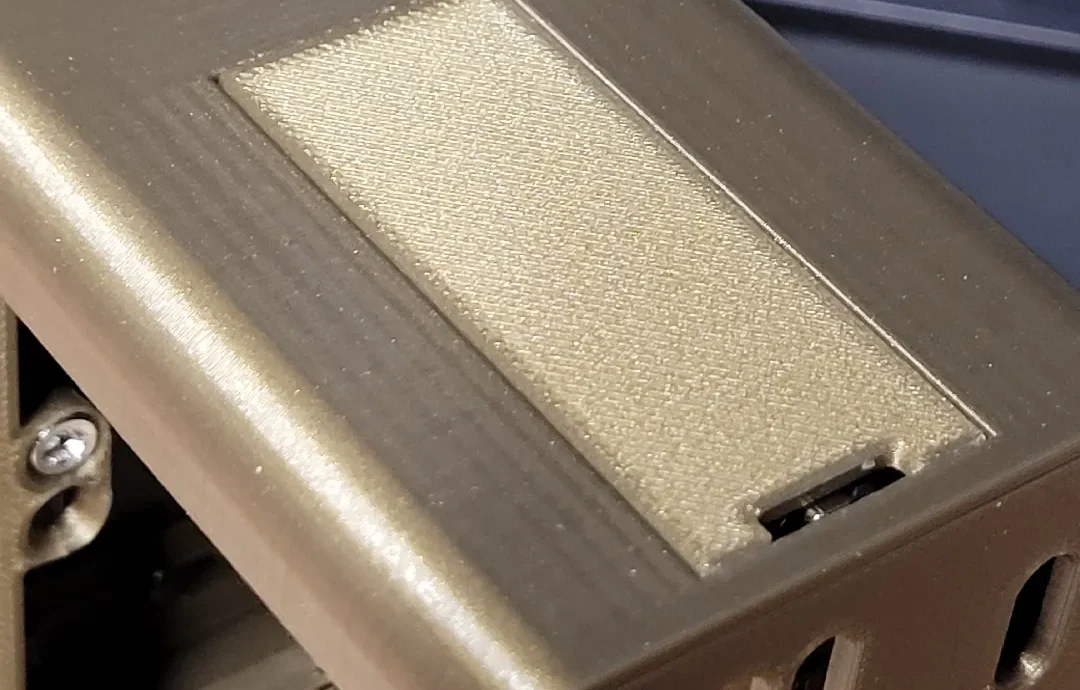

Если вы хотите иметь такую же отделку, как и основной корпус, напечатайте его на боковой стороне:

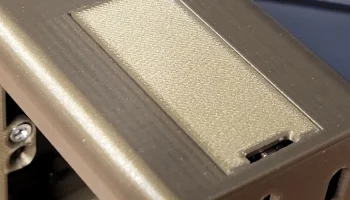

Вы также можете распечатать пылезащитную крышку сбоку (но это может быть непросто :)).

Для боковой панели вы можете использовать акрил толщиной 1,5 мм и разрезать его до размеров 71 мм (Д) X 84 мм (В).

(Или акриловую панель толщиной 4 мм и с помощью фрезера сделайте ее похожей на загруженную мной модель.)

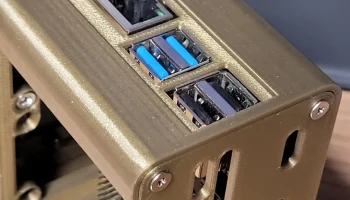

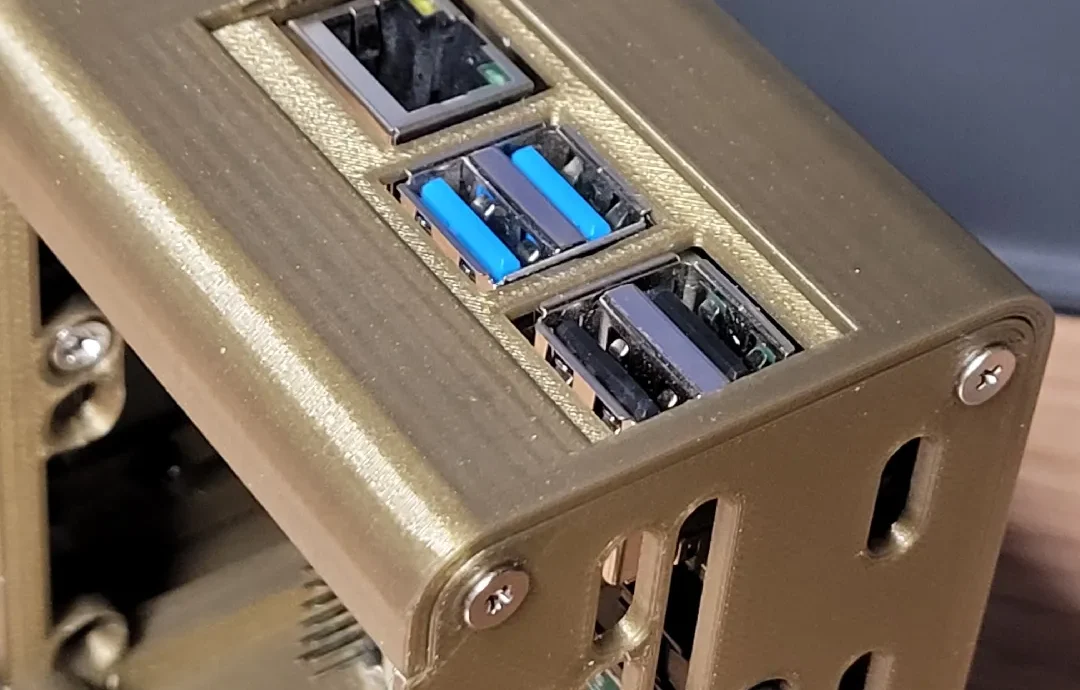

Панели ввода-вывода доступны для Raspberry Pi 3B, 4 и 5.

Под верхней панелью находится метка, которую нужно разместить лицом к нижней передней части корпуса.

В настоящее время я доволен тем, как все закончилось, и из-за оригинальных файлов от Fractal я, вероятно, больше не буду обновлять эту модель.
